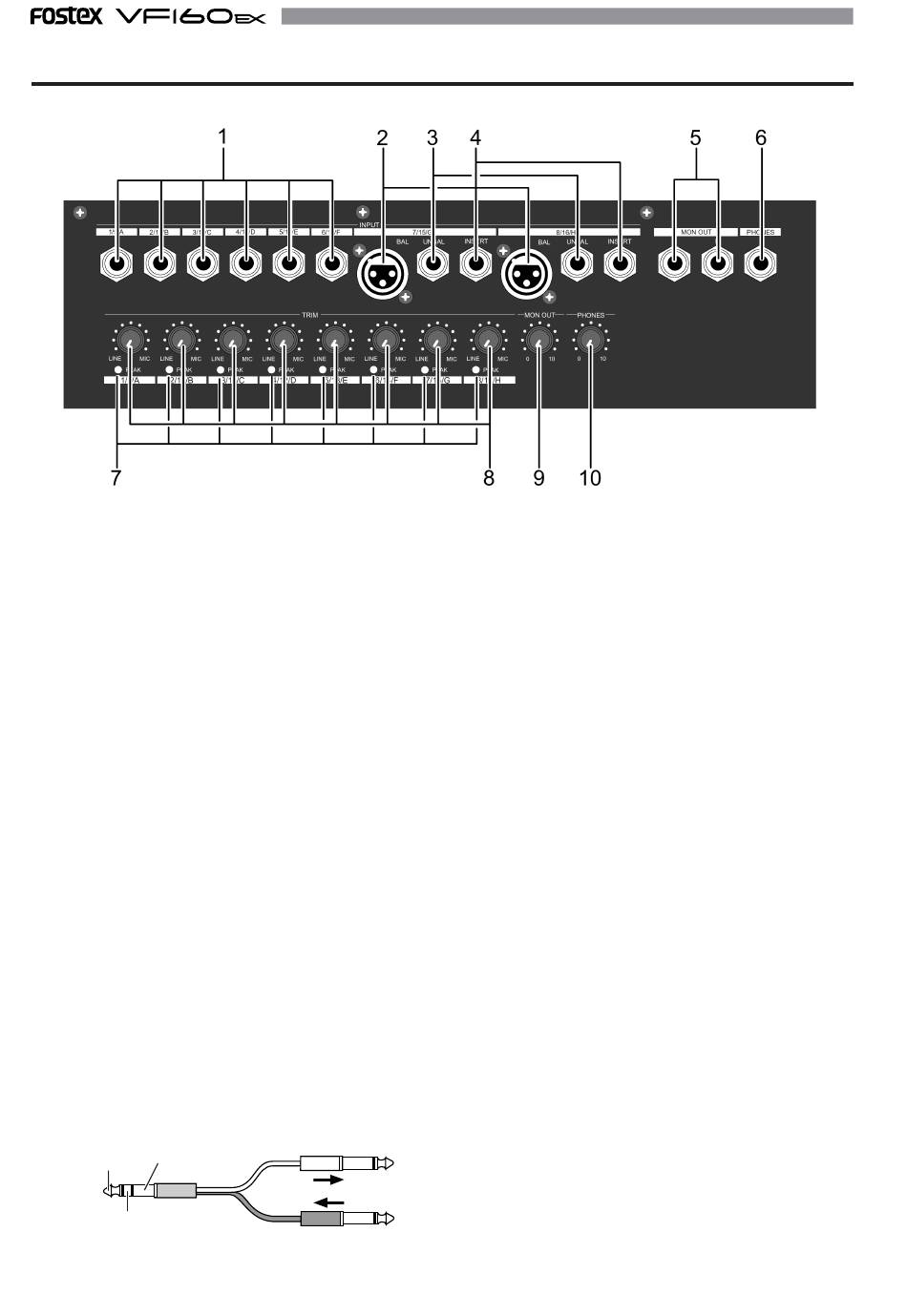

Analog Ein-/Ausgangssektion
1. [INPUT] (Unsymmetrisch) Anschluss: A bis F
* Hier werden die unsymmetrischen Ausgangssignale der
externen Geräte angeschlossen.
* Standard Eingangspegel: -50dBV bis + 2dBV
* Anschluss: 6,3mm Klinke.
2. [INPUT BAL] (Symmetrisch) Anschluss: G, H
* Schließen Sie hier die symmetrischen Signale der externen
Geräte an.
* Standard Eingangspegel: -50dBV bis + 2dBV
(ca. -48dBu bis +4dBu)
* Anschluss: XLR-3-31 Typ (Pin. 2 Hot)
* Phantomspeisung (+48V) für Kondensatormikrofone
* Dieser Eingang wird abgeschaltet, sobald der [INPUT UNBAL]
Eingang G und H benutzt wird.
3. [INPUT UNBAL] (Unsymmetrisch) Anschluss: G, H
* Hier werden die unsymmetrischen Ausgangssignale der
externen Geräte angeschlossen.
* Standard Eingangspegel: -50dBV bis + 2dBV
* Anschluss: 6,3mm Klinke.
* [INPUT UNBAL] Anschlüsse G und H werden abgeschaltet,
sobald ein Stecker in diesen Anschlüssen eingesteckt ist.
4. [INSERT] Anschluss: G, H
* Externe Effektgeräte (z.B. Compressor/Limiter, etc.), die nur für
die Eingänge G und H gelten, werden hier angeschlossen.
* Standard Eingangs-/Ausgangspegel: -10dBV
* Benutzen Sie ein Y-Kabel wie unten abgebildet, um ein externes
Effektgerät anzuschließen. (ø6,3mm Stereoklinke)
TIP:
GND
SEND
RING:
RETURN
To Effect Input
From Effect Output
16
5. [MON OUT] (Monitorausgang) Anschluss: L, R
* Schließen Sie hier Aktivboxen oder eine Endstufe mit Laut-
sprechern als Anhöranlage an.
* Standard Ausgangspegel: -10dBV
* Anschluss: 6,3mm Klinke.
6. [PHONES] (Kopfhörer) Anschluss
* Kopfhöreranschluss für Monitorzwecke.
* Anschluss: 6,3mm Stereoklinke (TRS Phone)
7. [PEAK] LED: 1 bis 8
* Leuchtet, sobald das Signal einen Pegel von ca. 2dB unterhalb
des Cliplevels überschreitet.
* Stellen Sie den [TRIM] Regler so ein, dass die LED nur bei
Pegelspitzen aufleuchtet.
8. [TRIM] Regler: 1 bis 8
* Stellen Sie den Gain im Bezug auf das Input Signal ein.
* Der Gain kann zwischen -50dBV (MIC) und +2dBV (LINE)
eingestellt werden.
9. [MON OUT] (Monitorausgang) Regler
* Stellt den Pegel am [MON OUT] Anschluss ein.
10. [PHONES] (Kopfhörer) Regler
* Stellt den Pegel am [PHONES] Anschluss ein.
