Kapitel 3 Erweiterte Mixerfunktionen
Dieses Kapitel beschreibt den praktischen Einsatz des Mixers mit Funktion und Details, die in den vorherigen Kapiteln nicht
beschrieben wurden.

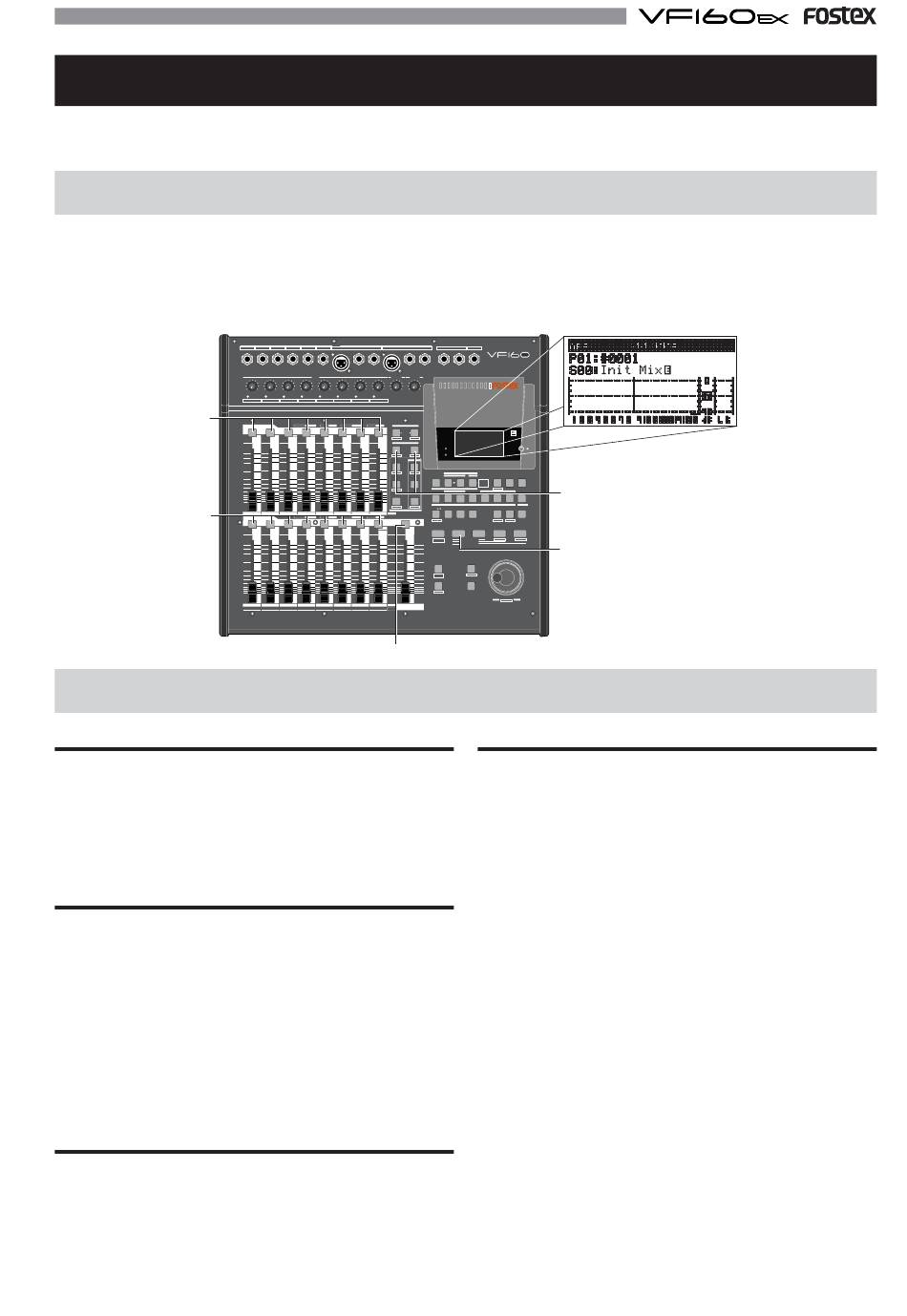

Wenn Sie den VF160EX einschalten, zeigt das Display die Meldungen ("FOSTEX" -> "Initial.." -> "Current DR", "IDE" -> "Format
Type" ["Standard" oder "Quick"]). Danach ist das Gerät bereit zur Verwendung. In diesem Zustand sind nur die [CH STATUS/CH
SEL], [STOP] , [EFF 1], und [EFF 2] Tasten beleuchtet, während die Anzeige wie unten gezeigt aussieht.
In dieser Anleitung beziehen wir uns auf diese Anzeige als "normales Anzeige", in welcher Sie die aktuelle Recorderposition am
Anfang (ABS 00M 00S) des Programms 1 (P01) sehen.
Light in green
Light in green
Operationen während die normale Anzeige dargestellt wird.
Fader
Der Fader für jeden Kanal (1 bis 16) stellt den Pegel für die
Recorderspur TRACK oder Eingang INPUT ein, der zum
Stereoausgang oder zum REC BUSS geleitet wird.
Mit dem Masterfader wird die Gesamtlautstärke des Stereo
Output eingestellt.
Kanal Mute und Solo Funktion
Wenn Sie eine der [CH STATUS/CH SEL] Tasten während der
normalen Anzeige drücken, wird der betreffende Kanal
stummgeschaltet (Mute).
Die [CH STATUS/CH SEL] Taste für stummgeschaltete
Kanäle leuchtet nicht. Wenn Sie die Taste erneut drücken, wird
die Stummschaltung für den Kanal wieder aufgehoben.
Wenn Sie die [CH STATUS/CH SEL] Taste bei gedrückter
[SHIFT] Taste drücken, wird die Solo Funktion für der
entsprechenden Kanal ein- bzw. ausgeschaltet.
Masterkanal Mute
Wenn Sie die
[CH STATUS/CH SEL] Taste für den
Masterkanal während der normalen Anzeige drücken, wird
der Stereo Ausgang stummgeschaltet. Die [CH STATUS/CH
SEL] Taste leuchtet nicht. Beim erneuten Betätigen wird die
Stummschaltung aufgehoben.
Zustand beim Einschalten
INPUT
1/9/A
2/10/B
3/11/C
4/12/D
5/13/E
6/14/F
7/15/G
8/16/H
BAL
UNBAL
INSERT
UNBAL
BAL
TRIM
MON OUT
PHONES
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
0
10
0
PEAK
PEAK
PEAK
PEAK
PEAK
PEAK
PEAK
PEAK
1/9/A
2/10/B
3/11/C
4/12/D
5/13/E
6/14/F
7/15/G
8/16/H
CH STATUS/CH SEL
CH STATUS
ORANGE
INPUT
RED
REC
GREEN
PLAY
OFF
MUTE
SCENE
RECALL
STORE
CLEAR
DIRECT RCL
MAP
EFF EDIT
EFF1
EFF2
+6
+6
MUTE
MUTE
EQ/COMP
0
0
EFF1/EFF2
HI-G/F/Q
PRE/POST
COMP
-10
-10
AUX1/AUX2
MID-G/F/Q
-20
-20
PRE/POST
-30
-30
-40
-40
-50
-50
PAN
LO-G
-60
-60
-∞
-∞
FADER
CH VIEW
CH PARAM EDIT
1
2
3
4
5
6
7
8
TRACK
RED
REC
GREEN
PLAY
OFF
CH STATUS/CH SEL
CH STATUS
ORANGE
INPUT
MUTE
+6
+6
+6
0
0
0
-10
-10
-10
-20
-20
-20
-30
-30
-30
-40
-40
-40
-50
-50
-50
-60
-60
-60
-∞
-∞
-∞
9
10
11
12
13
14
15
16
TRACK
MASTER
A
B
C
D
E
F
G
H
INPUT
MON OUT
PHONES
INSERT
L
R
10
OPTICAL
ACCESS
ACCESS
PHANTOM
PHANTOM
REC ASSIGN
BUSS
DIRECT
INPUT SEL
SOURCE
REC TRK
REC TRK
DISP SEL
PGM SEL
SETUP
INT
MIXDOWN
Light in orange
AUTO RTN
TIME BASE
AUTO PUNCH
CLIPBOARD
A RTN
START
IN
OUT
END
IN
ALIGN SEL
OUT
A PLAY
1
2
3
4
5
6
7
MARK
SCENE SEQ.
UNDO
VARI
HOLD/
STORE
EDIT
/REDO
PITCH
LOCATE
SCRUB
P.EDIT
EVT MEM
RECORD
STOP
PLAY
REWIND
F FWD
AUTO
CLIPBOARD PLAY
PREV
NEXT
PUNCH
LOCATE ABS 0
Light in orange
LOCATE REC END
FADER
ADJUST
EXIT/NO
LEVEL
EJECT
ADJUST
ENTER/YES
SHIFT
JOG
SHUTTLE
Adat Mixer Mode
Wenn Sie die [INPUT SEL] Taste bei gedrückter [SHIFT] Taste
drücken, wird der Adat Mixer Mode ein- bzw. ausgeschaltet.
Im Adat Mixer Mode wird die Input Monitor (READY) Funktion
für alle Spuren aktiviert.
Der Adat Mixer Mode ist z.B. wichtig, wenn man den VF160EX
mit einem PC verbindet, der mit einer Adat optical
Karte ausgestattet ist. In diesem Fall ergeben
sich 4 Anwendungsmöglichkeiten.
Als Audio Spur Monitormixer (mit den Fadern 1-8).
Als AD Wandler (Der Level wird mit dem TRIM Reglern
eingestellt)
Als reiner Monitormixer (mit den Fadern 9-16).
Als 16 Spur Multitracker (beinhaltet die vorhergehenden
Punkte)
Um den VF160EX im Adat Mixer Mode zu benutzen, muss der
•
Digital-Eingang und Ausgang im Setup Mode auf "adat"
gestellt werden.
Die Spuren, die mit dem Eingang verbunden sind, können
•
nicht zur Aufnahme aktiviert werden.
•
Diese Funktion ist nur im DIRECT Recording verfügbar. Im
BUSS Recording funktioniert sie nicht.
Wenn die Funktion bei BUSS Recording aufgerufen wird,
schaltet der VF160EX den Recording Mode nach Rückfrage
automatisch um und der Adat Mixer Mode wird eingeschaltet.
49
