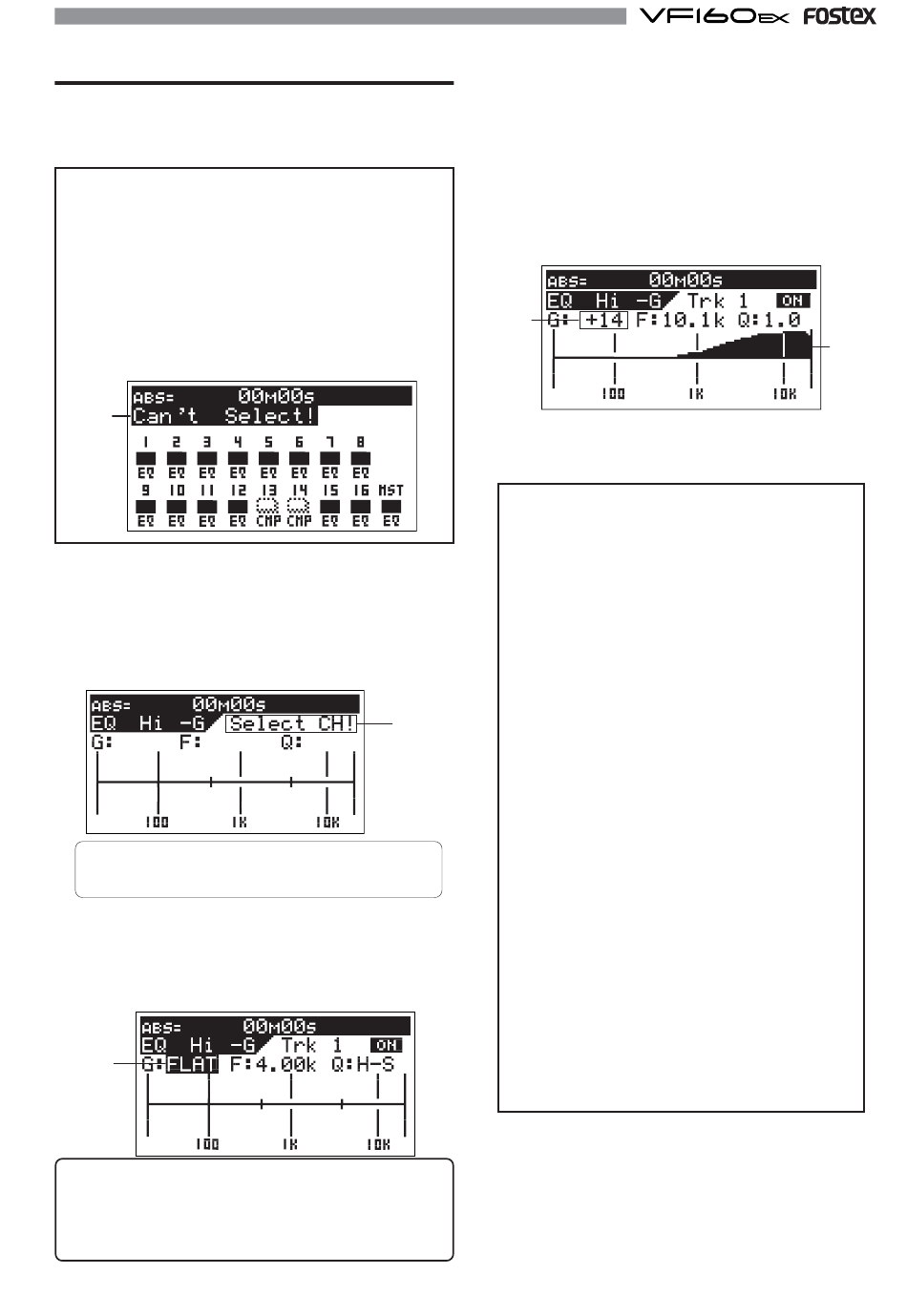

Einstellung des EQ
Der VF160EX ist mit einem 3-Band Equalizer mit HI, MID und
LO Bereichen ausgestattet. Sie können jeweils G (Gain),
F (Frequenz) und Q für die HI und MID Equalizers einstellen
und G (Gain) für den LO Equalizer.
<Hinweis>
Falls die Kanäle 13-14 oder 15-16 als Compressor Kanäle
arbeiten "Siehe Einstellung der Compressor Kanäle im
Setup Mode", können die Equalizer auf diesen Kanälen
nicht eingesetzt werden. Falls Sie die [CH STATUS/CH SEL]
Taste eines Compressor Kanals betätigen, erscheint eine
Warnmeldung ("Can't Select!) im Display und die Funktion
wird abgebrochen. In dem unten gezeigten Beispiel sind die
Kanäle 13 und 14 als Compressor Kanäle eingestellt und
daher nicht verfügbar.
blinkt
1. Drücken Sie die [HI-G/F/Q] (oder [MID-G/F/Q] oder
[LO-G]) Taste.
Wenn Sie das erste mal eine Einstellseite aufrufen, werden Sie mit
der ("Select CH!") Meldung aufgefordert einen Kanal zu wählen.
Die CH STATUS/CH SEL Tasten blinken.
Wenn danach ein Aufruf erfolgt, wird der zuletzt bearbeitete Kanal
automatisch für die Einstellung ausgewählt.
Die CH STATUS/CH SEL Tasten der Compressor
Kanäle blinken nicht.
2. Drücken Sie die [CH STATUS/CH SEL] Taste des
wünschten Kanals.
Die aktuellen Einstellungen werden zusammen mit dem Kanal-
namen angezeigt. Der Wert für Gain blinkt und kann nun eingestellt
werden.
blinkt
Tips:
Für Fader-gekoppelte Kanäle (Siehe "Pair fader setting" Menü im
Setup Mode) werden automatisch die Einstellungen gleichzeitig
für beide Kanäle vorgenommen.
Siehe Seite 146 für Details zur Faderkopplung.
3. Wählen Sie die Parameter mit der[HI-G/F/H] (oder [MID-
G/F/Q] oder [LO-G]) bzw. [HOLD/>] Taste.
Mit jedem Druck auf die Tast wechselt der einstellbare Parameter
wie folgt: G -> F -> Q -> ON -> G ....(Bei der LO Equalizer
Einstellung wechselt der Parameter zwischen G und ON.)
4. Stellen Sie mit dem [JOG] Rad die gewünschten Werte ein.
Im folgenden sehen Sie ein Beispiel zur Einstellung des HI EQ
Gain. Die Kurve, die den eingestellten Wert darstellt, wird grafisch
angezeigt. Die Einstellungen sind sofort hörbar.
Einstellung
Wert
Mit dem [JOG] Rad können Sie jeden der Parameter in den unten
gezeigten Grenzen einstellen.
•Einstellbare Kanäle:
Kanäle 1 bis 16 und der Masterkanal.
Sie können die Kanäle 13-14 oder 15-16 nicht einstellen,
wenn diese im Setup Mode als Compressor Kanäle
eingestellt sind.
•Verfügbare Parameter und Einstellbereiche:
(HI-G/F/H)
G (Gain):
F (Frequenz): 500 Hz bis 20.2 kHz
Q:
blinkt
ON/OFF:
(MID-G/F/H)
G (Gain):
F (Frequenz): 500 Hz bis 20.2 kHz
Q:
ON/OFF:
(LO-G)
ge-
G (Gain):
F (Frequenz): Fest auf 400 Hz
Q:
ON/OFF:
*LPF: Low Pass Filter
*H-S: Hi-Shelving
*L-S: Low-Shelving
4. Um den EQ für einen anderen Kanal einzustellen,
wiederholen Sie die Schritte 1 bis 3.
5. Drücken Sie nach der EQ Einstellung die[EXIT/NO] Taste.
Der VF160EX verlässt den EQ Edit Mode und im Display
erscheint wieder die normale Anzeige.
51
-18 dB bis +18 dB
(Grundeinstellung: "0")
(Grundeinstellung: 4.00kHz)
LPF, H-S, 0.1 bis 20
(Grundeinstellung: H-S)
ON oder OFF (Grundeinstellung: ON)
-18 dB bis +18 dB
(Grundeinstellung: "0")FLAT)
(Grundeinstellung: 1.00kHz)
LPF, H-S, 0.1 bis 20
(Grundeinstellung: 1.0)
ON oder OFF (Grundeinstellung: ON)
-18 dB bis +18 dB
(Grundeinstellung: "0")
(effektive Frequenz: 100 Hz)
Fest auf L-S
ON oder OFF (Grundeinstellung: ON)
Kurve
