Oberseite

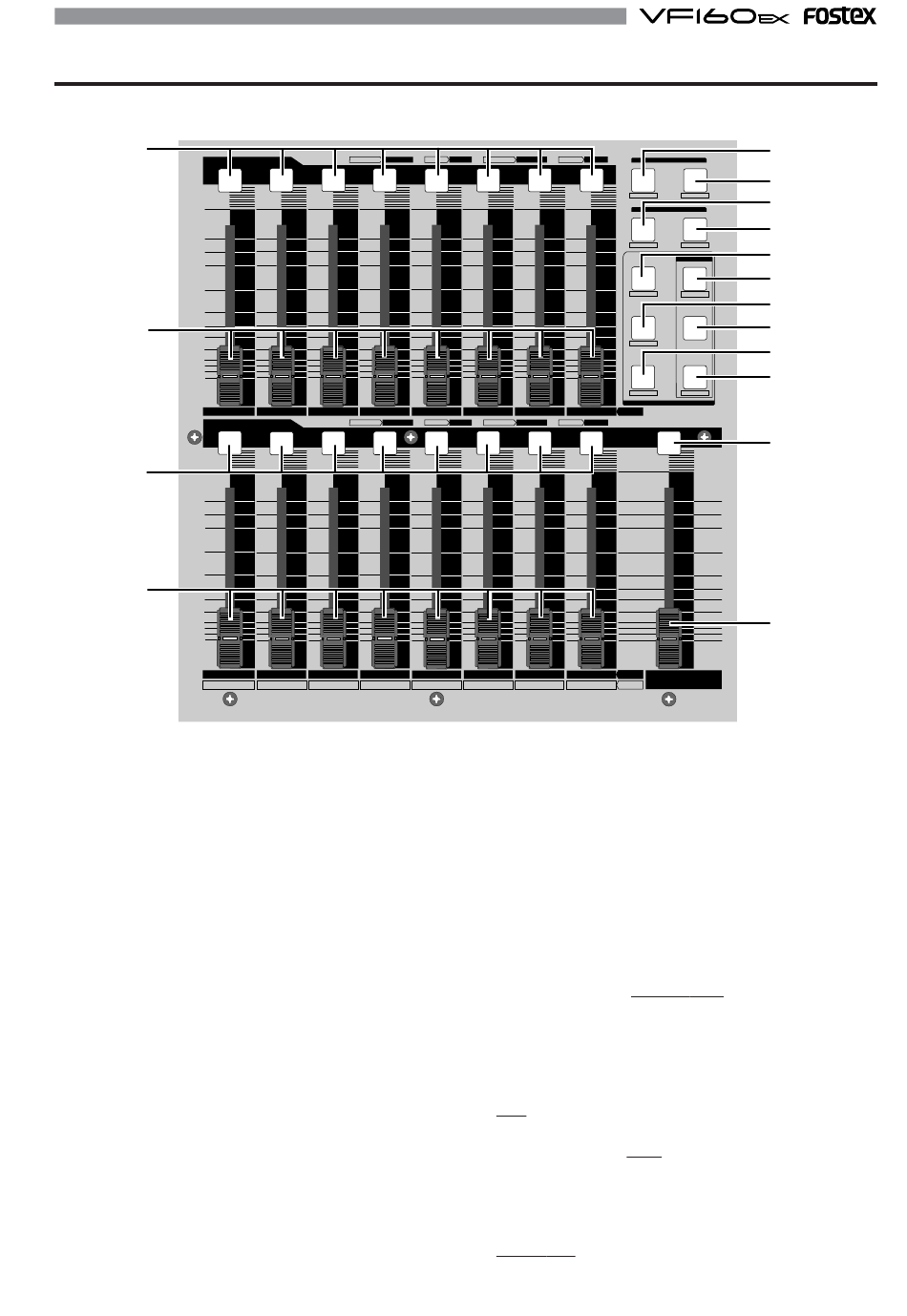

Mixersektion
11
CH STATUS/CH SEL
+6
0
-10
12
-20
-30
-40
-50
-60
-∞
CH STATUS/CH SEL
11
+6
0
-10
12
-20
-30
-40
-50
-60
-∞
11. [CH STATUS/CH SEL] Taste: Kanal 1-16
* ON/OFF Taste für jeden Kanal bei normalem Displayinhalt
(..wird später erklärt).
* Wählen Sie den Kanal bei dem die Werte geändert/kontrolliert
werden sollen. Mit der ([CH PARAM EDIT] Taste (Nr. 17-22)
kˆnnen verschiedene Parameter P AN, Equalizer und andere
Mixerparameter geändert oder überprüft werden.
* Stellen Sie die gewünschte Recorderspur (1-16) auf REC
READY oder REC CANCEL (SAFE) Status ([REC ASSIGN-
DIRECT] blinkt oder [REC ASSIGN-BUSS] Taste]), wenn Sie
Spuren für die Aufnahme auswählen.
* Drücken Sie die [CH STATUS/CH SEL] Taste, um die Stummschaltung
des betreffenden Kanals zu aktivieren.
* Drücken Sie die Taste bei gedrückter [SHIFT] Taste, um die SOLO
Funktion ein-/auszuschalten.
* Die blinkende Taste vermittelt folgenden STATUS:
[ORANGE]: Der Signalpegel der Eingänge [INPUT] A bis H ist
einstellbar. Nur die Kanäle 9-16 sind mit dem Fader
regelbar.
[GRÜN]:
Der Audiosignalpegel [TRACK (PLAY)] des Recorder-
ausgangs ist mit dem Fader einstellbar.
[AUS]:
Das Signal am Fader ist stummgeschaltet [MUTE].
CH STATUS
ORANGE
INPUT
4
1
2
3
CH STATUS
ORANGE
INPUT
9
10
11
12
A
B
C
D
RED
REC
GREEN
PLAY
OFF
+6
0
-10
-20
-30
-40
-50
-60
-∞
6
7
5
RED
REC
GREEN
PLAY
OFF
+6
0
-10
-20
-30
-40
-50
-60
-∞
13
14
15
E
G
F
[ROT]:
Die entsprechenden Spuren (1-16) sind bereit für die
Aufnahme. Die Taste blinkt abwechselnd [GRÜN] und
[ROT] und leuchtet dauerhaft während der Aufnahme.
12. Kanalfader: Kanäle 1-16
* Die Fader der Kanäle1-8 werden für die Lautstärkeeinstellung
der Spuren [TRACK] 1-8 benutzt.
* Die Fader von Kanal 9-16 dienen zur Einstellung der Lautstärke
von den Eingangssignalen der Eingänge A bis H oder der
Recordersignale Spur [TRACK] 9-16. Benutzen Sie die [INPUT
SEL] Taste, um das betreffende Signal auszuwählen.
13. [SCENE-RECALL/DIRECT RCL] Taste
* Diese Taste wird zum Aufrufen einer gespeicherten Szene
benutzt.
* Drücken Sie die Taste, während Sie die [SHIFT] Taste gedrückt
halten, um die Szene direkt aufzurufen.
* Drücken Sie diese Taste gleichzeitig mit der [SCENE-STORE/
MAP] Taste, um die Szene zu löschen.
14. [SCENE-STORE/MAP] Taste
* Mit dieser Taste kann eine Szene gespeichert werden.
* Drücken Sie die Taste bei gedrückter [SHIFT] Taste, um die
Szene Map zu kontrollieren/ändern.
* Drücken Sie die Taste gleichzeitig mit der [SCENE-RECALL /
DIRECT RCL] Taste, um die Szene zu löschen.
17
MUTE
SCENE
RECALL
STORE
CLEAR
MAP
DIRECT RCL
EFF EDIT
EFF1
EFF2
MUTE
MUTE
EQ/COMP
EFF1/EFF2
HI-G/F/Q
PRE/POST
COMP
AUX1/AUX2
MID-G/F/Q
PRE/POST
PAN
LO-G
FADER
CH VIEW
CH PARAM EDIT
8
TRACK
MUTE
+6
0
-10
-20
-30
-40
-50
-60
-∞
16
TRACK
MASTER
H
INPUT
13
14
15
16
17
18
19
20
21
22
23
24
