WARTUNG

Einstellen des Feststellbremsen-Seilzugspiels

1. Bremsbeläge überprüfen und nötigenfalls warten, bevor das Feststellbrem-
sen-Seilzugspiel eingestellt wird.
2. Sicherstellen, dass die Feststellbremse NICHT angezogen ist (Hebel unten).
3. Den Bremszug zurückziehen um das Spiel zwischen dem Kabelende und der
Bremssattelhalterung zu prüfen. Das Spiel muss 1,5–3 mm (1/16–1/8 in)
betragen.

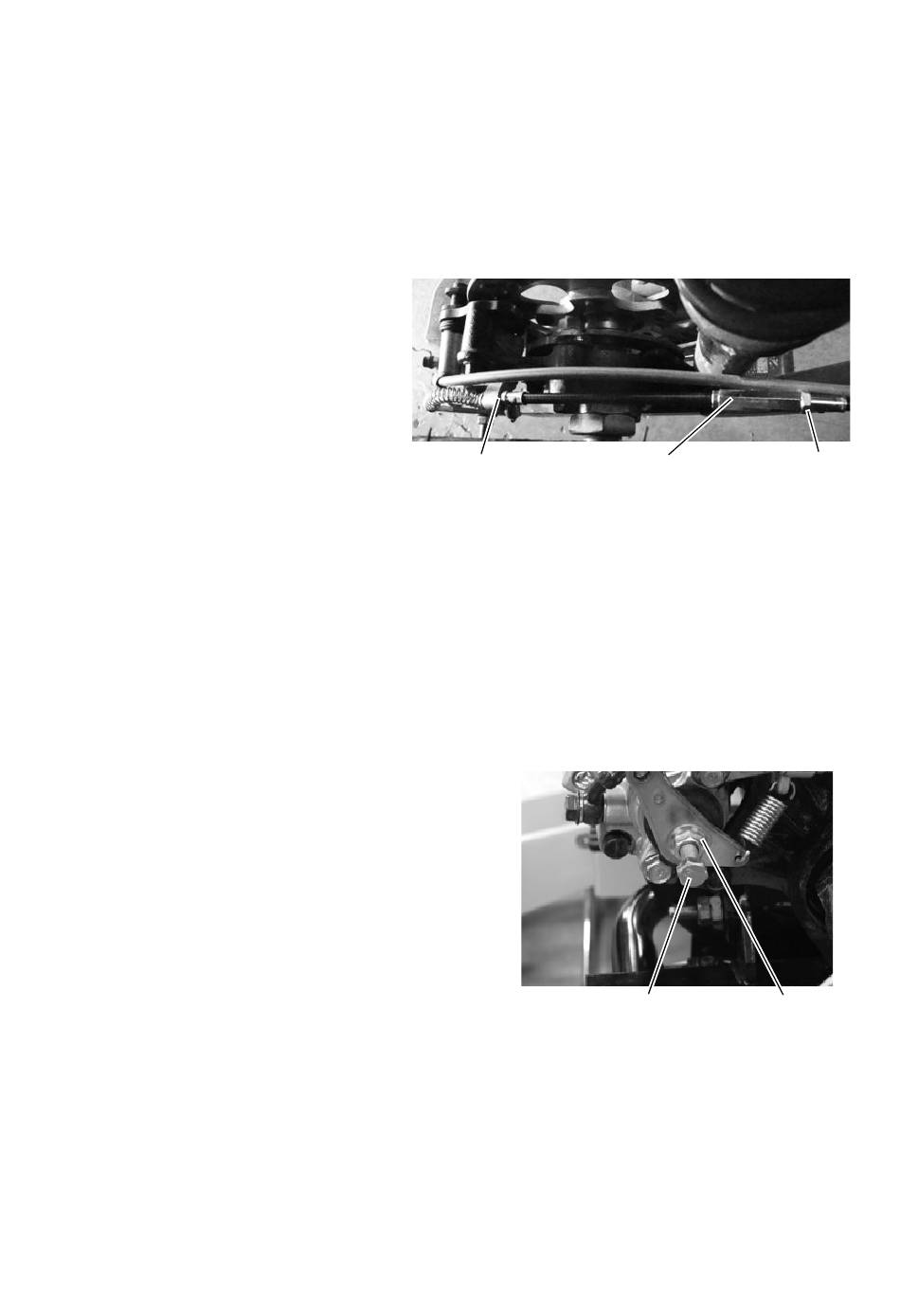

4. Zum Einstellen des Spiels die
Kontermutter lockern. Die
lineare Einstellmutter nach
außen drehen um das Spiel zu
verringern. Die Einstellmutter
nach innen drehen um das Spiel
zu vergrößern.
5. Die Kontermutter gegen die Ein-
stellmutter anziehen.

Einstellen der Feststellbremse

1. Bremsbeläge überprüfen und nötigenfalls warten, bevor die Feststellbremse
eingestellt wird.
2. Fahrzeug auf ebenem Untergrund abstellen. Ganghebel in den Leerlauf
bringen.
3. Das Fahrzeug behutsam hinten etwas anheben. Hierfür einen geeigneten
Wagenheber bzw. Hebebühne benutzen.
4. Die Kontermutter der Stellmutter der
Feststellbremse lösen.
5. Beim Drehen der Hinterräder von Hand
die Einstellschraube anziehen bis erheb-
licher Bremswiderstand festgestellt
wird. Anschließend die Einstellschraube
um 1/4-Drehung lockern.
6. Die Einstellschraube in Stellung halten
und die Kontermutter fest gegen den
Hebelarm anziehen.
7. Den Bewegungsspielraum des Feststell-
bremshebels überprüfen. Überprüfen, dass sich die Hinterräder bei gelöster
Feststellbremse frei drehen können (Hebel nach UNTEN gedrückt) und dass
sich das Fahrzeug nicht bewegt, wenn die Feststellbremse angezogen ist
(Hebel nach OBEN gezogen).
8. Sich vergewissern, dass der Feststellbremshebel OBEN bleibt, wenn die
Bremse voll angezogen ist.
