2021

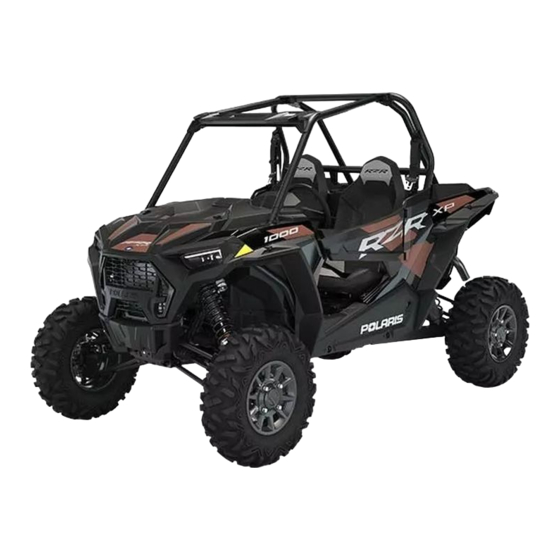

RZR XP 1000
EU / MD / Zugmaschine
RZR XP 4 1000 MD
Betriebsanleitung
für Wartung und Sicherheit

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Polaris RZR XP 1000 EU 2021

Inhaltszusammenfassung für Polaris RZR XP 1000 EU 2021

  • Seite 1 2021 RZR XP 1000 EU / MD / Zugmaschine RZR XP 4 1000 MD Betriebsanleitung für Wartung und Sicherheit...
  • Seite 2 Betriebsanleitung für RZR 2021 XP 1000 EU/MD XP 1000 Zugmaschine XP 4 1000 MD...
  • Seite 3 Sofern nicht anders angegeben, sind die Marken Eigentum von Polaris Industries Inc. Recreational Off-Highway Vehicle Association ® und ROHVA ® sind eingetragene Marken der Recreational Off-Highway Vehicle Association. Tread Lightly ® ist eine eingetragene Marke des Landwirtschaftsministeriums der USA. BatteryMINDer ®...
  • Seite 4 Maßnahmen dieser Art können von einem vom Werk zertifizierten Wartungs- und Reparaturmechaniker (Master Service Dealer, MSD) ausgeführt werden. Ihr POLARIS-Händler kennt Ihr Fahrzeug am besten und wird sein Bestes geben, damit Sie stets zufrieden sind. Ihr POLARIS-Händler kann Ihnen sowohl während als auch nach...
  • Seite 5 SICHERHEITSWARNSYMBOLE UND SIGNALWÖRTER In dieser Betriebsanleitung und am Fahrzeug selbst werden die nachfolgend beschriebenen Signalwörter und Symbole verwendet. Wo immer diese Wörter und Symbole anzutreffen sind, wird auf einen Sachverhalt aufmerksam gemacht, der die Sicherheit des Fahrers betrifft. Vor dem Lesen der Betriebsanleitung sollte der Fahrer sich mit deren Bedeutung vertraut machen.

  • Seite 6: Inhaltsverzeichnis

    Technische Daten....167 Polaris-Produkte ....171 Beheben von Störungen .

  • Seite 8: Einleitung

    Nichtbeachten der Sicherheitswarnhinweise und der Sicherheitsvorkehrungen in dieser Betriebsanleitung kann zu Unfällen mit schweren oder tödlichen Verletzungen führen. Dieses POLARIS-Fahrzeug ist kein Spielzeug und der Betrieb kann mit Gefahren verbunden sein. Das Fahrverhalten dieses Fahrzeugs unterscheidet sich von Autos, Pick-ups und sonstigen Geländefahrzeugen. Das Missachten bestimmter Vorsichtsmaßregeln kann zu Kollisionen führen oder das Fahrzeug kann sich...

  • Seite 9: Konformitätserklärung

    EINLEITUNG KONFORMITÄTSERKLÄRUNG...

  • Seite 10: Fahrzeug-Identifikationsnummern

    Den Ersatzschlüssel bitte abnehmen und an einem sicheren Ort aufbewahren. Weitere Zündschlüssel können nur angefertigt werden, indem (unter Angabe der Schlüsselnummer) ein Rohling bei POLARIS bestellt und anschließend anhand eines vorhandenen Schlüssels ein neuer gefräst wird. Gehen alle Schlüssel verloren, muss der Zündschalter ausgetauscht werden.

  • Seite 12: Sicherheit

    Trainingskurs teilzunehmen. Weitere Sicherheitsinformationen erhalten Sie bei POLARIS-Vertragshändlern oder auf der POLARIS-Website www.polaris.com. Dieses POLARIS-Fahrzeug wird als Straßenfahrzeug eingestuft. Sich mit allen Gesetzen und Vorschriften vertraut machen, die den Betrieb dieses Fahrzeugs in der Region des Eigentümers betreffen. Wir empfehlen dringend, die Routinewartungsempfehlungen aus der Betriebsanleitung genau einzuhalten.

  • Seite 13: Schutzausrüstung

    SICHERHEIT SCHUTZAUSRÜSTUNG Es muss stets ein Helm, Augenschutz, Handschuhe, ein langärmliges Hemd, lange Hosen und mindestens knöchelhohe Stiefel getragen und der Sicherheitsgurt (sofern vorhanden) angelegt werden. Schutzausrüstung vermindert die Verletzungsgefahr. FAHRERKOMFORT Unter bestimmten Betriebsbedingungen können durch die vom Motor und Auspuff erzeugte Wärme die Temperaturen im Kabinenbereich ansteigen.

  • Seite 14: Bekleidung

    Eine gewöhnliche Brille oder Sonnenbrille bietet keinen ausreichenden Augenschutz. Beim Fahren dieses POLARIS-Fahrzeugs ist grundsätzlich eine bruchsichere Schutzbrille oder ein Helm mit bruchsicherem Visier zu tragen. POLARIS empfiehlt eine zugelassene persönliche Schutzausrüstung (PSA), die ein Prüfzeichen wie z. B. VESC 8, V-8, Z87.1 oder CE trägt.

  • Seite 15: Sicherheitsaufkleber Und Ihre Anbringungsorte

    Betriebsanleitung abgebildeten Aufkleber von den Aufklebern am Fahrzeug unterscheiden, die Aufkleber am Fahrzeug lesen und befolgen. Sollten Aufkleber unleserlich werden oder sich ablösen, bitte beim POLARIS-Händler einen Ersatzaufkleber kaufen. Ersatz-Sicherheitsaufkleber können bei POLARIS kostenlos bezogen werden. Die Teilenummer ist auf dem Aufkleber aufgedruckt.
  • Seite 16 SICHERHEIT...

  • Seite 17: Allgemeine Warnung

    SICHERHEIT NUR MD-MODELLE ALLGEMEINE WARNUNG (7189384) Ihre Betriebsanleitung durchlesen. Personen unter 16 Jahren niemals erlauben, mit diesem Fahrzeug zu fahren. Vor und während des Fahrens bzw. Mitfahrens ist der Konsum von Alkohol und Drogen untersagt. Keine Fahrten auf öffentlichen Straßen erlauben (es sei denn, sie sind für Geländefahrzeuge zugelassen).

  • Seite 18: Warnhinweis Überladung/Beifahrer/Reifendruck

    SICHERHEIT NUR RZR XP 4 1000-MODELLE WARNHINWEIS ÜBERLADUNG/BEIFAHRER/REIFENDRUCK (7185229) WARNUNG Niemals Personen auf der Pritsche mitfahren lassen. Mitfahrende Personen können vom Fahrzeug geschleudert werden. Dies kann zu schweren oder tödlichen Verletzungen führen. Betriebsanleitung lesen. NIEMALS Kraftstoff oder andere entflammbare Flüssigkeiten auf diesem Fahrzeug mitnehmen.

  • Seite 19: Warnhinweis Auf Kupplungsdeckel

    SICHERHEIT WARNHINWEIS AUF KUPPLUNGSDECKEL (7181427) Den Körper vom Riemen fernhalten. Anbringungsort Aufkleber: Auf dem Kupplungsdeckel. ALLGEMEINE WARNUNG (7183306) • Stets die Betriebsanleitung lesen. • Personen unter 16 Jahren niemals erlauben, mit diesem Fahrzeug zu fahren. • Vor und während des Fahrens bzw. Mitfahrens ist der Konsum von Alkohol und Drogen untersagt.

  • Seite 20: Warnhinweis Deichsellast

    MAX. ANHÄNGERGEWICHT: 3400 N AUF EBENEM UNTERGRUND MAX. DEICHSELLAST SENKRECHT: 700 N WARNHINWEIS ANSAUGTRAKT (7185975) Einen von Polaris genehmigten Luftfilter verwenden. Die Verwendung eines nicht von Polaris genehmigten Luftfilters kann Motorschäden verursachen. Vor Einbau des Filters sicherstellen, dass sich kein Schmutz und keine Verunreinigungen im Ansaugrohr befinden.
  • Seite 21 SICHERHEIT WARNHINWEIS ÜBERLADUNG/BEIFAHRER/ REIFENDRUCK (7191116) WARNUNG Niemals Personen auf der Pritsche mitfahren lassen. Mitfahrende Personen können vom Fahrzeug geschleudert werden. Dies kann zu schweren oder tödlichen Verletzungen führen. Betriebsanleitung lesen. NIEMALS Kraftstoff oder andere entflammbare Flüssigkeiten auf diesem Fahrzeug mitnehmen. Eine Nichtbeachtung der vorgegebenen Anweisungen kann zu ernsthaften Brandverletzungen oder zum Tode...

  • Seite 22: Betrieb Ohne Einweisung

    SICHERHEIT SICHERHEITSWARNUNGEN WARNUNG Bei unsachgemäßem Betrieb dieses Fahrzeugs besteht die Gefahr einer Kollision, des Kontrollverlusts, eines Unfalls oder des Überschlagens des Fahrzeugs, was zu schweren oder tödlichen Verletzungen führen kann. Alle Sicherheitswarnhinweise in diesem Abschnitt der Betriebsanleitung sowie auf der beilegten DVD sind sorgsam einzuhalten. Der ordnungsgemäße Betrieb des Fahrzeugs wird im Abschnitt BETRIEB der Betriebsanleitung eingehend beschrieben.

  • Seite 23: Alkohol- Und Drogenkonsum

    SICHERHEIT ALKOHOL- UND DROGENKONSUM Nach dem Konsum von Alkohol oder Drogen ist beim Fahren des Fahrzeugs mit einem eingeschränkten Urteils-, Reaktions- und Wahrnehmungsvermögen sowie einer Beeinträchtigung des Gleichgewichtssinns zu rechnen. Deshalb ist vor oder während des Betriebs dieses Fahrzeugs jeder Alkohol- oder Drogenkonsum untersagt.

  • Seite 24: Schutzkleidung

    SICHERHEIT SCHUTZKLEIDUNG Das Fahren in diesem Fahrzeug ohne einen zugelassenen Helm und entsprechenden Augenschutz erhöht das Risiko von schweren Verletzungen bei einem Unfall. Der Fahrer und alle Beifahrer müssen stets einen gut sitzenden, zugelassenen Helm und einen Augenschutz (Schutzbrille oder Visier) tragen.

  • Seite 25: Fahren Auf Öffentlichen Strassen

    SICHERHEIT FAHREN AUF ÖFFENTLICHEN STRASSEN Wird ein Geländefahrzeug auf öffentlichen Straßen, Land- oder Schnellstraßen gefahren, besteht die Gefahr einer Kollision mit einem anderen Fahrzeug. Ein Geländefahrzeug nie auf öffentlichen Straßen, Land- oder Schnellstraßen sowie Feld- oder Schotterwegen fahren (es sei denn, sie sind für Geländefahrzeuge zugelassen). Nur Zugmaschinenmodelle: Dieses Fahrzeug ist für den Straßenbetrieb zugelassen.

  • Seite 26: Versäumnis Der Kontrolle Vor Fahrtantritt

    SICHERHEIT VERSÄUMNIS DER KONTROLLE VOR FAHRTANTRITT WARNUNG Wird es vor Fahrtantritt versäumt, das Fahrzeug zu überprüfen und seine Betriebssicherheit zu kontrollieren, besteht ein erhöhtes Unfallrisiko. Vor jeder Fahrt die im Kapitel „Betrieb“ beschriebenen Prüfungen vor Fahrtantritt durchführen, um die Betriebssicherheit zu gewährleisten. Die Inspektions- und Wartungsverfahren sowie -zeitpläne in dieser Betriebsanleitung konsequent einhalten.
  • Seite 27 SICHERHEIT MITFÜHREN VON MEHREREN BEIFAHRERN (RZR-VIERSITZER) Führen Sie erst dann Beifahrer mit, wenn Sie mindestens zwei Stunden lang Erfahrung mit dem Betrieb dieses Fahrzeugs gesammelt und alle Schritte im Abschnitt „Anweisungen für neue Fahrer“ ausgeführt haben. Ein Beifahrer muss stets auf einem Beifahrersitz Platz nehmen und den Sicherheitsgurt anlegen.

  • Seite 28: Transportieren Von Ladungen Auf Dem Fahrzeug

    SICHERHEIT TRANSPORTIEREN VON LADUNGEN AUF DEM FAHRZEUG Das Gewicht von Ladung und Fahrzeuginsassen beeinflusst das Fahrverhalten und die Stabilität. Zur eigenen Sicherung und der Sicherheit von anderen muss sorgfältig überlegt werden, wie das Fahrzeug beladen und sicher betrieben wird. Die Anweisungen in dieser Betriebsanleitung bzgl.

  • Seite 29: Fahren Auf Befestigten Flächen

    SICHERHEIT FAHREN AUF BEFESTIGTEN FLÄCHEN Die Bereifung dieses Fahrzeugs ist für den Geländeeinsatz konzipiert, nicht für den Einsatz auf befestigten Flächen. Das Fahren dieses Fahrzeugs auf befestigten Flächen (einschließlich Bürgersteige, Gehwege, Parkplätze und Fahrwege) kann die Fahreigenschaften negativ beeinflussen und das Risiko eines Kontrollverlusts über das Fahrzeug, das Verursachen eines Unfalls oder ein Überschlagen des Fahrzeugs vergrößern.

  • Seite 30: Falsche Technik Beim Bergauffahren

    SICHERHEIT FALSCHE TECHNIK BEIM BERGAUFFAHREN Ein falsches Vorgehen beim Bergauffahren kann dazu führen, dass der Fahrer die Kontrolle verliert bzw. sich das Fahrzeug überschlägt. Beim Befahren von Steigungen ist äußerste Vorsicht geboten. Beim Befahren von Steigungen stets die entsprechenden Anweisungen in der Betriebsanleitung beachten. Einzelheiten können dem Abschnitt „Bergauf fahren“...

  • Seite 31: Abwürgen Des Motors An Steigungen

    SICHERHEIT ABWÜRGEN DES MOTORS AN STEIGUNGEN Wird der Motor abgewürgt oder rollt das Fahrzeug an einer Steigung rückwärts, kann sich das Fahrzeug überschlagen. Beim Bergauffahren eine konstante Geschwindigkeit aufrechterhalten. Wenn die Last den Motor überfordert, wie folgt verfahren: Mit allmählich zunehmender Bremskraft das Fahrzeug zum Stillstand bringen.

  • Seite 32: Rutschen Oder Ausbrechen

    SICHERHEIT RUTSCHEN ODER AUSBRECHEN Bei Fahrten auf besonders unebenem, rutschigem oder instabilem Untergrund ist erhöhte Vorsicht geboten, da das Fahrzeug die Bodenhaftung verlieren oder sich überschlagen bzw. der Fahrer die Kontrolle über das Fahrzeug verlieren kann. Auf extrem glattem Untergrund sollte nicht gefahren werden. Bei Fahrten auf rutschigem Untergrund stets die Geschwindigkeit herabsetzen und besondere Vorsicht walten lassen.

  • Seite 33: Fahren Auf Zugefrorenen Gewässern

    SICHERHEIT FAHREN AUF ZUGEFRORENEN GEWÄSSERN Schwere oder tödliche Verletzungen können die Folge sein, wenn das Fahrzeug und/oder der Fahrer durch die Eisschicht einbrechen. Das Fahrzeug nie über ein zugefrorenes Gewässer fahren, ohne sich zuvor davon zu überzeugen, dass das Eis dick genug ist, um dem Gewicht des Fahrzeugs, des Fahrers und der Beifahrer, der Ladung sowie ggf.

  • Seite 34: Gefährdung Durch Abgase

    SICHERHEIT TANKEN Benzin ist äußerst leicht entflammbar und unter bestimmten Bedingungen sogar explosionsgefährlich. • Beim Umgang mit Benzin ist daher stets äußerste Vorsicht geboten. • Zum Tanken grundsätzlich den Motor abstellen. • Immer im Freien bzw. in einem gut belüfteten Bereich auftanken und dort wo sich kein Feuer oder Funkenflug in der Nähe befindet.

  • Seite 35: Technische Veränderungen

    Keine nicht von POLARIS zugelassene Zusatzausrüstung montieren oder Umbauten am Fahrzeug durchführen, die dazu dienen, seine Geschwindigkeit oder Leistung zu erhöhen. Umbauten jeder Art oder die Montage von Zusatzausrüstung, die nicht von POLARIS zugelassen ist, können zu einem erheblichen Sicherheitsrisiko führen und die Gefahr von Verletzungen erhöhen.

  • Seite 36: Ausstattungsmerkmale Und Bedienelemente

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE EINBAUORTE DER BAUTEILE Pritsche Kühler Überrollkäfigrahmen Kabinentür Kraftstofftankdeckel Befestigungspunkte (4 Ecken) Gangschalthebel Bremspedal Beifahrer-Haltegriff Gaspedal...
  • Seite 37 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE SCHALTER Lichtschalter Zündschalter AWD-Schalter 12-V-Nebenverbraucherbuchse Kombiinstrument NEBENVERBRAUCHERBUCHSEN Das Fahrzeug ist mit mindestens einer 12-V-Nebenverbraucherbuchse ausgerüstet. Eine der Buchsen befindet sich am Armaturenbrett, eine zweite (sofern eingebaut) im Bereich der hinteren Sitze. Über diese Buchsen können Zusatzleuchten oder sonstiges, optionales Zubehör gespeist werden.
  • Seite 38 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE WARNBLINKER Der Warnblinker wird mit dem Blinkerhebel gesteuert. Um den Warnblinker auf Stellung EIN zu schalten, den Hebel nach vorne drücken. Um den Warnblinker auf Stellung AUS zu schalten, den Hebel nach hinten ziehen. SCHEINWERFERSCHALTER Der Scheinwerferschalter dient zum Ein- und Ausschalten der Beleuchtung sowie zum Umschalten zwischen Fernlicht und Abblendlicht.

  • Seite 39: Zündschalter

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE ZÜNDSCHALTER Der Zündschalter ist ein mit dem Zündschlüssel zu betätigender Schalter. Er hat vier Schaltstellungen. Mit dem Zündschalter wird der Motor angelassen. Der Zündschlüssel kann nur in der Stellung AUS abgezogen werden. Den Schlüssel in die Stellung AUS drehen, um den Motor abzustellen.
  • Seite 40 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE ALLRADANTRIEBSSCHALTER (AWD) Der AWD-Schalter hat entweder zwei oder drei Stellungen, je nach Ausstattung des Modells: Allradantrieb (AWD) Zweiradantrieb (2x4) Rasenbetrieb (Turf)/Differenzialsperre aus (1x4) Betriebshinweise können dem Abschnitt „Allradantriebssystem (AWD)“ entnommen werden. BLINKERHEBEL Vor dem Abbiegen Fahrtrichtung anzeigen, damit andere Fahrzeuge die Absicht abzubiegen erkennen.

  • Seite 41: Elektronische Servolenkung (Eps)

    Sollte die Lampe nach dem Anspringen des Motors weiterleuchten, ist die Servolenkung ausgefallen. Für Reparaturen bitte einen POLARIS-Händler oder einen anderen qualifizierten Spezialisten aufsuchen. Wird das Fahrzeug unter diesen Umständen weitergefahren, kann das EPS-Gerät dauerhaft beschädigt werden und mehr Lenkkraft erforderlich sein.

  • Seite 42: Beifahrer-Haltegriff

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE SITZAUSBAU 1. Den unter der hinteren Seite des Sitzes befindlichen Sitzklinkenhebel nach oben ziehen. 2. Den Sitz nach vorne kippen. 3. Den Sitz nach oben heben, um ihn vom Fahrzeug zu entfernen. 4. Zum Wiedereinbau des Sitzes den Vorgang in umgekehrter Reihenfolge ausführen. Sicherstellen, dass die Sitzzungen an der Vorderseite des Sitzes unter die Sitzhaltestange gleiten.
  • Seite 43 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE 4. Den Einstellbolzen durch das Stangenbefestigungsloch , Adapterbuchsenloch beide Stangeneinstelllöcher und zum Schluss durch das letzte Buchsenloch und Stangenbefestigungsloch anbringen. 5. Den Sicherungsring wieder auf den Einstellbolzen schieben.
  • Seite 44 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE KÜHLERHAUBE Die Kühlerhaube entfernen um Zugang zum Kühlerdruckverschluss und zum Druckbehälter zu erhalten. 1. Die Haubenarretierungen um eine Vierteldrehung verdrehen. 2. Die Oberkante der Kühlerhaube ergreifen, nach oben ziehen und die Haube aus dem Rahmen ausklinken. 3. Die Kühlerhaube nach vorne kippen und anheben, so dass sich auch die unteren Haubenhaken lösen.

  • Seite 45: Motorraumverkleidung

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE TANKDECKEL Der Kraftstofftankdeckel befindet sich an der rechten Seite des Fahrzeugs nahe dem Beifahrersitz. Zum Schließen, den Kraftstofftankdeckel anziehen, bis er zweimal klickt. Das Fahrzeug ist mit verbleitem oder bleifreiem Benzin mit einer Nenn- Oktanzahl von mindestens 87 (ROZ+MOZ÷2, US- Berechnungsverfahren) zu betanken.
  • Seite 46 POLARIS-Vertragshändler oder einem qualifizierten Spezialisten erhältlich sind. SICHERHEITSGURTE Dieses POLARIS-Fahrzeug ist mit Sicherheitsgurten für Fahrer und Beifahrer ausgerüstet. Vor Fahrtantritt stets kontrollieren, ob der Fahrer und alle Insassen die Sicherheitsgurte angelegt haben. Der Sicherheitsgurt des Fahrers ist mit einer Verriegelungsfunktion ausgerüstet.

  • Seite 47: Prüfen Der Sicherheitsgurte

    Länge auf Schäden wie Einschnitte, Risse, Verschleiß, Ausfransen oder Verhärtungen prüfen. Ist ein Gurt schadhaft oder funktioniert er nicht einwandfrei, das Sicherheitsgurtsystem vom POLARIS-Vertragshändler oder einer anderen dazu autorisierten Person überprüfen und ggf. defekte Gurte auswechseln lassen. 4. Verschmutzte Sicherheitsgurte können mit einem Schwamm sowie mit Wasser und mildem Spülmittel gereinigt werden.

  • Seite 48: Verwendung Des Niedrigen Gangs

    • H: Hoher Gang TIPP Die Aufrechterhaltung der korrekten Schaltgestänge-Einstellung ist für die einwandfreie Funktion des Schaltgetriebes unabdingbar. Ein POLARIS-Händler oder ein qualifizierter Spezialist kann bei jeglichen Problemen mit der Schaltung behilflich sein. HINWEIS Gang nicht während der Fahrt wechseln, da sonst das Getriebe beschädigt werden kann.
  • Seite 49 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE GASPEDAL Zum Erhöhen der Motordrehzahl das Gaspedal niederdrücken. Gibt man das Gaspedal frei, wird es durch Federdruck wieder in die Ausgangsstellung zurückgebracht. Vor dem Anlassen des Motors stets prüfen, ob das Gaspedal einwandfrei in die Ausgangsstellung zurückkehrt. TIPP Werden das Gaspedal und das Bremspedal gleichzeitig betätigt, kann die Motorleistung beeinträchtigt werden.

  • Seite 50: Feststellbremshebel (Sofern Vorhanden)

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE FESTSTELLBREMSHEBEL (SOFERN VORHANDEN) Vor dem Einlegen oder Lösen der Feststellbremse stets die Fußbremse betätigen. Um ein Abrollen des Fahrzeugs zu verhindern, beim Parken die Feststellbremse einlegen. Wenn die Feststellbremse eingelegt ist und die Feststellbremsleuchte leuchtet, ist die Motordrehzahl begrenzt.

  • Seite 51: Anhängevorrichtungen (Nur Zugmaschine)

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE ANHÄNGEVORRICHTUNGEN (NUR ZUGMASCHINE) WARNUNG Beim Einsatz des Fahrzeugs im Abschleppbetrieb ist ein Aufenthalt im Bereich zwischen dem Fahrzeug und dem abgeschleppten Objekt grundsätzlich untersagt. HINTERE ANHÄNGEVORRICHTUNG HINWEIS Nach 1000 km die Schraube, die den Kugelkopf mit der Anhängevorrichtung verbindet, auf 445 Nm anziehen.

  • Seite 52: Ab- Und Anbau Einer Anhängevorrichtung

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE AB- UND ANBAU EINER ANHÄNGEVORRICHTUNG 1. Um die Anhängevorrichtung (sofern vorhanden) abzunehmen, den Federstecker und den Kupplungsbolzen entfernen. Die Anhängevorrichtung abnehmen, dann den Kupplungsbolzen wieder anbringen und den Federstecker sichern. 2. Um die Anhängevorrichtung anzubringen, den Federstecker vom Kupplungsbolzen ziehen und den Kupplungsbolzen entfernen.

  • Seite 53: Überrollkäfig (Rops)

    ÜBERROLLKÄFIG (ROPS) Der Überrollkäfig (ROPS) dieses Fahrzeugs erfüllt die OECD-Code 4-Norm. Nach einer Beschädigung jedweder Art muss der Überrollkäfig von einem POLARIS-Vertragshändler sorgfältig überprüft werden. Wenn sich das Fahrzeug überschlägt, kann auch ein Überrollkäfig ein Restrisiko für den Insassen nicht vollkommen ausschließen.

  • Seite 54: Zuschalten Des Allradantriebs (Awd)

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE ALLRADANTRIEBSSYSTEM (AWD) Das Allradantriebssystem wird mit dem AWD-Schalter zu- und abgeschaltet. Der Schalter hat zwei Stellungen: AWD (4x4) und Zweiradantrieb (2x4). Der Schalter an Modellen mit sperrbarem Differenzial verfügt über eine dritte Stellung für das Entsperren des Differenzials.

  • Seite 55: Auskuppeln Des Allradantriebs

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE AUSKUPPELN DES ALLRADANTRIEBS Zum Auskuppeln des Allradantriebs den AWD-Schalter in die mittlere oder untere Stellung bringen. Schaltet man den Allradantriebsschalter aus, während die Vorderräder angetrieben werden, kuppelt sich der Vorderradantrieb erst aus, wenn die Hinterräder wieder Bodenhaftung haben. Es kann vorkommen, dass das Vorderachsgetriebe eingekuppelt bleibt, nachdem der Allradantrieb ausgeschaltet wurde.
  • Seite 56 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE KOMBIINSTRUMENT HINWEIS Ein Hochdruckwasserstrahl kann Teile des Fahrzeugs beschädigen. Das Fahrzeug von Hand oder mit einem Gartenschlauch unter Verwendung milden Spülmittels waschen. Bestimmte Produkte, beispielsweise Insektenschutzmittel und Chemikalien, beschädigen das Tachometerglas und andere Kunststoffflächen. Das Kombiinstrument nicht mit Alkohol reinigen.
  • Seite 57 (EPS)-Warnung Servolenkung ausgefallen. Wenden Sie sich zwecks Reparatur so (falls vorhanden) schnell wie möglich an Ihren POLARIS-Händler oder an einen anderen qualifizierten Spezialisten. Wird das Fahrzeug unter diesen Umständen weitergefahren, kann das EPS-Gerät dauerhaft beschädigt werden und mehr Lenkkraft erforderlich sein.
  • Seite 58 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE LEUCHTE BEDEUTUNG ZUSTAND Batterie überprüfen Diese Warnanzeige leuchtet in der Regel auf, wenn das Fahrzeug mit einer Motordrehzahl gefahren wird, die nicht zum Aufladen der Batterie ausreicht. Außerdem kann sie aufleuchten, wenn der Motor unter hoher elektrischer Last (Beleuchtung, Lüfter, Nebenverbraucher) im Leerlauf läuft.
  • Seite 59 Wartungsanzeige Das blinkende Schraubenschlüsselsymbol weist den Fahrer darauf hin, dass das eingestellte Wartungsintervall abgelaufen ist. Routinewartungen können von einem POLARIS-Händler oder einem anderen qualifizierten Spezialisten durchgeführt werden. Siehe Seite Kraftstoffanzeige Die Segmente der Kraftstoffanzeige geben den Füllstand des Kraftstofftanks zu erkennen.
  • Seite 60 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE MODUS-INFORMATIONSANZEIGEN Der Anzeigeblock enthält drei Bereiche, die Modus-Informationen anzeigen. Beschreibung Bereich-1-Modi Motortemperatur Temperatur des Motorkühlmittels Fahrgeschwindigkeit Geschwindigkeit des Fahrzeugs Drehzahlmesser Motordrehzahl (U/min) Beschreibung Bereich-2-Modi Kilometerzähler Die Kilometerzählerfunktion erfasst die insgesamt von dem Fahrzeug zurückgelegten Kilometer und zeigt sie an. Streckenkilometerzähler (T1/T2) Ein Streckenkilometerzähler erfasst jeweils die Distanz, die das Fahrzeug seit...

  • Seite 61: Aufrufen Der Menüs Und Optionen

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE AUFRUFEN DER MENÜS UND OPTIONEN ANZEIGENEINSTELLUNGSMENÜ Den MODE-Knopf drücken und loslassen, um nacheinander die Bereich-1-Modi aufzurufen bis der gewünschte Standardmodus angezeigt wird. Nähere Angaben können dem Abschnitt „Modus-Informationsanzeigen“ entnommen werden. Den MODE-Knopf gedrückt halten, um das Einstellungsmenü aufzurufen. Der Bildschirm „OPTIONS“...

  • Seite 62: Helligkeit Der Hintergrundbeleuchtung

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE HELLIGKEIT DER HINTERGRUNDBELEUCHTUNG Die Farbe der Hintergrundbeleuchtung des Anzeigeblocks kann wahlweise auf blau oder rot eingestellt werden. 1. Den MODE-Knopf gedrückt halten, um das Einstellungsmenü aufzurufen. 2. Eine der Pfeiltasten drücken, um zur Option „BL LEVEL“ (Stufe der Hintergrundbeleuchtung) zu blättern.

  • Seite 63: Streckenkilometerzähler

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE ANZEIGEEINHEITEN (METRISCH/US) 1. Den MODE-Knopf gedrückt halten, um das Einstellungsmenü aufzurufen. 2. Eine der Pfeiltasten drücken, um zur gewünschten Option „UNITS“ (Einheiten) (Entfernung, Temperatur oder Inhalt) zu blättern. MODE drücken, um die Option anzuwählen. 3. Eine der Pfeiltasten drücken, um zur gewünschten Einstellung zu blättern. 4.
  • Seite 64 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE STRECKENZEIT Der Streckenzeitmesser kann genutzt werden, um die Fahrzeit einer bestimmten Fahrt zu erfassen. Dazu den Streckenkilometerzähler vor der Fahrt auf null stellen. 1. Eine der Pfeiltasten drücken, um zur Streckenzeit-Option (TT) zu blättern. 2. Eine der Pfeiltasten so lange gedrückt halten, bis die Anzeige auf null zurückgesetzt wird.
  • Seite 65 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE MOTORFEHLERCODES Die Fehlercodeanzeige erscheint nur, wenn das MOTORWARNSYMBOL leuchtet bzw. wenn es während eines Zündzyklus aufleuchtet und wieder erlischt. Fehlercodes werden nicht gespeichert. Wird der Zündschlüssel auf AUS gedreht, werden der Code und die Meldung gelöscht. Sie erscheinen jedoch wieder, wenn der gleiche Fehler nach dem erneuten Motorstart wieder auftritt.

  • Seite 66: Fahrzeug-Einfahrzeit

    Betriebsanleitung müssen nicht nur gelesen, sondern auch verstanden werden. FAHRZEUG-EINFAHRZEIT Die Einfahrzeit Ihres neuen POLARIS-Fahrzeugs erstreckt sich über die ersten 25 Betriebsstunden bzw. die Zeit bis zum Verbrauch der ersten beiden Benzintankfüllungen. Die Einfahrzeiten für Kupplung und Antriebsriemen hängen von den Betriebsbedingungen Für den Eigentümer ist die richtige Handhabung des Fahrzeugs während der Einfahrzeit...

  • Seite 67: Einfahren Der Bremsanlage

    BETRIEB 8. Während der Einfahrzeit das Motoröl und den Motorölfilter nach 25 Betriebsstunden oder einem Monat wechseln. 9. Die Flüssigkeitsstände des Hauptgetriebes und aller anderen Getriebegehäuse nach den ersten 25 Betriebsstunden und anschließend alle 100 Betriebsstunden kontrollieren. EINFAHREN DER BREMSANLAGE Die Bremsen bei den ersten 50 Bremsmanövern nur mit mäßiger Kraft betätigen.

  • Seite 68: Sicheres Fahren

    BETRIEB BEMERKUNGEN REF. PRÜFUNG Reifen Zustand und Druck kontrollieren. Seite 152 Räder/Befestigungsteile Prüfen, festen Sitz der Befestigungsteile Seite 153 kontrollieren. Rahmenmuttern, Prüfen, festen Sitz kontrollieren. Schrauben und sonstige – Befestigungsteile Kraftstoff und Motoröl Füllstände kontrollieren. Seite 55 Seite 127 Kühlmittelstand Füllstand kontrollieren.

  • Seite 69: Anlassen Des Motors

    4. Motorabgase sind giftig. Motor nie in geschlossenen Räumen anlassen oder laufen lassen. 5. Dieses Fahrzeug nie mit Zubehör betreiben, das nicht von POLARIS für dieses Fahrzeug zugelassen ist. 6. Dieses Fahrzeug nur im Gelände betreiben. Das Fahrzeug nie auf befestigten oder öffentlichen Straßen, wie Landstraßen, Autobahnen, Feld- oder Schotterwegen fahren.

  • Seite 70: Abstellen Des Motors

    BETRIEB 6. Zündschlüssel in Stellung START drehen. Anlasser maximal fünf Sekunden lang laufen lassen. Sobald der Motor anspringt, Schlüssel loslassen. ZUBEHÖRARTIKEL BEGRENZUNGSLEUCHTEN EIN START 7. Springt der Motor nicht innerhalb von fünf Sekunden an, Zündschalter in die Stellung AUS zurückdrehen und fünf Sekunden warten. Schritte 6 bis 7 wiederholen, bis der Motor anspringt.

  • Seite 71: Parken Des Fahrzeugs

    BETRIEB BREMSEN 1. Gaspedal komplett freigeben. TIPP Wenn das Gaspedal komplett freigegeben wird und die Motordrehzahl nahezu auf Leerlaufdrehzahl absinkt, hat das Fahrzeug keinerlei Motorbremswirkung. 2. Bremspedal gleichmäßig und kraftvoll herunterdrücken. 3. Das Anfahren und Anhalten (mit den Bremsen) üben, bis eine Vertrautheit mit den Bedienvorgängen besteht.
  • Seite 72 BETRIEB 8. Beim Fahren mit diesem Fahrzeug müssen die Kabinentüren immer verschlossen und eingerastet sein. 9. Auf dem Fahrersitz Platz nehmen und Sicherheitsgurt anlegen. 10. Ganghebel in Stellung PARKEN (P) bringen. 11. Motor anlassen. 12. Bremse betätigen und niedrigen Gang (L) einlegen. 13.

  • Seite 73: Fahren Mit Beifahrern

    BETRIEB FAHREN MIT BEIFAHRERN 1. Die Anweisungen im Abschnitt „Anweisungen für neue Fahrer“ ausführen. 2. Die „Prüfungen vor Fahrtantritt“ durchführen. 3. In einem Zweisitzer-Fahrzeug darf nie mehr als ein Beifahrer mitgeführt werden. In einem Viersitzer-Fahrzeug dürfen nie mehr als drei Beifahrer mitgeführt werden. Zusätzliche Beifahrer können die Lenkbarkeit des Fahrzeugs beeinträchtigen und die Handhabung der Bedienelemente erschweren.

  • Seite 74: Fahren Auf Rutschigem Untergrund

    BETRIEB 9. Durch das Mitführen von Beifahrern und/oder Ladung verändert sich das Fahrverhalten des Fahrzeugs. Daher muss zum Bremsen mehr Zeit und ein längerer Bremsweg einkalkuliert werden. 10. Stets alle Anweisungen auf den Sicherheitsaufklebern und in dieser Betriebsanleitung befolgen. FAHREN AUF RUTSCHIGEM UNTERGRUND Beim Fahren auf rutschigem Untergrund wie z.

  • Seite 75: Bergauf Fahren

    BETRIEB 4. Sollte das Fahrzeug zu kippen beginnen oder den Eindruck vermitteln, als sei es im Begriff umzukippen, sofort bergab lenken. 5. Hindernisse und Veränderungen im Gelände, die das Fahrzeug in Schräglage oder ins Rutschen bringen könnten, sind zu meiden. 6.

  • Seite 76: Bergab Fahren

    BETRIEB 6. Nie bei hoher Geschwindigkeit über eine Hügelkuppe fahren. Auf der anderen Seite der Kuppe könnte sich ein Hindernis, ein Abgrund, ein anderes Fahrzeug oder eine Person befinden. 7. Wenn das Fahrzeug an einer Steigung stehen bleibt, Bremsen betätigen. Rückwärtsgang (R) einlegen und das Fahrzeug langsam bergab rollen lassen.
  • Seite 77 Durchfahren eines Gewässers über den Kabinenboden hinaus ansteigen, muss das Fahrzeug anschließend vor dem erneuten Anlassen des Motors zur Wartung in die Händlerwerkstatt gebracht werden. Diese Wartung kann von einem POLARIS-Händler durchgeführt werden. Sollte es unmöglich sein, das Fahrzeug zur Werkstatt zu bringen, ohne den Motor anzulassen, müssen die auf Seite 157 beschriebenen...
  • Seite 78 BETRIEB Das Fahrzeug kann Gewässer durchfahren, deren Tiefe die Höhe des Bodenblechs nicht übersteigt. Beim Durchfahren von Gewässern sind folgende Vorsichtsregeln zu beachten: 1. Vor dem Einfahren in das Gewässer Wassertiefe und Strömungsverhältnisse feststellen. 2. Eine Stelle suchen, an der die Wassertiefe am niedrigsten ist und beide Ufer relativ flach ansteigen.

  • Seite 79: Fahren Über Hindernisse

    BETRIEB FAHREN ÜBER HINDERNISSE Beim Fahren über Hindernisse sind die folgenden Vorsichtsmaßregeln zu beachten: 1. Vor Fahrten durch unbekanntes Gelände die Route stets auf Hindernisse prüfen. 2. Vorausschauen und lernen, das Gelände richtig einzuschätzen. Ständige Wachsamkeit ist geboten, damit Gefahrenquellen wie Baumstämme, Gesteinsbrocken und tiefhängende Äste rechtzeitig erkannt werden.

  • Seite 80: Fahren Im Rückwärtsgang

    BETRIEB FAHREN IM RÜCKWÄRTSGANG Beim Fahren im Rückwärtsgang sind die folgenden Vorsichtsregeln zu beachten: 1. Stets auf Hindernisse oder Personen hinter dem Fahrzeug achten. 2. Gas behutsam betätigen. Nie abrupt Gas geben. 3. Langsam zurückstoßen. 4. Zum Anhalten Bremsen behutsam betätigen. 5.

  • Seite 81: Parken An Steigungen

    BETRIEB PARKEN AN STEIGUNGEN Ein wegrollendes Fahrzeug kann schwere Verletzungen verursachen. Parken an Steigungen vermeiden. Besteht keine Alternative zum Parken an Steigungen, bitte unbedingt die folgenden Sicherheitsregeln einhalten: 1. Bremsen betätigen. 2. Ganghebel in Stellung PARKEN (P) bringen. 3. Feststellbremse anziehen. 4.

  • Seite 82: Transportieren Von Ladungen

    BETRIEB TRANSPORTIEREN VON LADUNGEN WARNUNG NIEMALS Kraftstoff oder andere entflammbare Flüssigkeiten auf diesem Fahrzeug mitnehmen. Eine Nichtbeachtung der vorgegebenen Anweisungen kann zu ernsthaften Brandverletzungen oder zum Tode führen. Überladen des Fahrzeugs oder unsachgemäßes Transportieren von Lasten kann das Verhalten des Fahrzeugs negativ beeinflussen. Dies kann zum Kontrollverlust über das Fahrzeug oder zu unzuverlässigem Bremsverhalten führen.
  • Seite 83 Bergauf- und Bergabfahren darf das Fahrzeug nicht schneller als 16 km/h (10 mph) fahren. Ihr POLARIS-Fahrzeug ist für eine bestimmte Traglast ausgelegt. Beim Transportieren von Lasten Geschwindigkeit herabsetzen und einen längeren Bremsweg einkalkulieren. Das Fahrzeug ist so zu beladen, dass der Schwerpunkt der Last möglichst in der Mitte des Fahrzeugs und möglichst niedrig liegt.

  • Seite 84: Abschleppen Eines Rzr

    BETRIEB ABSCHLEPPEN WARNUNG Unsachgemäßes Ziehen von Anhängern kann das Fahrverhalten des Fahrzeugs verändern und den Kontrollverlust über das Fahrzeug oder Instabilität beim Bremsen zur Folge haben. Die Abschleppöse hinten am Fahrzeug dient NUR zu Bergungszwecken. NUR ein Fahrzeug schleppen, das höchstens so groß und schwer wie das schleppende Fahrzeug ist.

  • Seite 86: Windenanleitung

    WINDENANLEITUNG WINDENANLEITUNG WINDENSICHERHEIT Diese Sicherheitswarnungen und Anweisungen gelten für Fahrzeuge, die mit einer Winde ausgeliefert oder vom Besitzer mit einer Winde nachgerüstet wurden. WARNUNG Unsachgemäßer Umgang mit der Winde kann zu SCHWEREN oder TÖDLICHEN VERLETZUNGEN führen. Sich stets an alle Anweisungen und Warnhinweise dieser Betriebsanleitung bezüglich Winden halten.
  • Seite 87 WINDENANLEITUNG 12. Besteht keine Alternative zu einer Schrägbelastung der Winde, sind die folgenden Sicherheitsregeln einzuhalten: a. Ab und zu einen prüfenden Blick auf die Windenhaspel werfen. Das Windenseil darf sich nie an einem Ende der Windenhaspel aufstauen oder in mehreren Windungen übereinander „stapeln“.

  • Seite 88: Windenbedienung

    WINDENANLEITUNG 22. Den Haken nie ganz in die Winde einziehen lassen. Sonst können Teile der Winde beschädigt werden. 23. Wenn die Winde nicht in Gebrauch ist, die Fernsteuerung vom Fahrzeug trennen, um eine versehentliche Betätigung oder eine Benutzung durch Unbefugte zu vermeiden. 24.
  • Seite 89 WINDENANLEITUNG 4. Bei Handhabung des Hakens stets den Hakengurt verwenden. WARNUNG Nie die Finger durch den Haken stecken. Dies kann zu SCHWEREN VERLETZUNGEN führen. • Den Haken entweder direkt an der Last oder an einem um die Last geschlungenen Abschleppgurt oder einer Kette anschlagen. TIPP Ein Abschleppgurt darf sich NICHT ausdehnen.
  • Seite 90 Das Windenseil bei den ersten Anzeichen von Beschädigung austauschen, um SCHWERE oder TÖDLICHE VERLETZUNGEN durch plötzliches Reißen des Seils zu vermeiden. Teile von POLARIS-Winden (einschließlich des Seils) sollten zur Sicherheit des Betreibers grundsätzlich nur durch echte POLARIS-Ersatzteile ersetzt werden. Diese können bei einem POLARIS-Vertragshändler oder einem anderen qualifizierten Händler...
  • Seite 91 WINDENANLEITUNG 7. Je mehr Seil abgespult wird, desto größer ist das Zugvermögen der Winde. Sich stets vergewissern, dass mindestens fünf (5) Seilwindungen auf der Windenhaspel verbleiben. Die Reibung dieser Seilwindungen auf der Haspel ermöglicht es der Trommelbremse, auf das Windenseil Zugkraft auszuüben und die Last zu bewegen. 8.
  • Seite 92 WINDENANLEITUNG h. Langsam und behutsam etwas Gas geben und zugleich die Winde betätigen, um das Fahrzeug freizuziehen. i. Sobald das steckengebliebene Fahrzeug frei ist und sich mit eigener Kraft fortbewegen kann, die Winde abschalten. j. Haken des Windenseils vom Fahrzeug ausklinken. k.
  • Seite 93 Bei Verwendung eines abgenutzten oder schadhaften Seils kann das Seil plötzlich reißen und SCHWERE VERLETZUNGEN verursachen. Teile von POLARIS-Winden (einschließlich des Seils) sollten zur Sicherheit des Betreibers grundsätzlich nur durch echte POLARIS-Ersatzteile ersetzt werden. Diese können bei einem POLARIS-Vertragshändler oder einem anderen qualifizierten Spezialisten erworben werden.

  • Seite 94: Stossbelastung

    WINDENANLEITUNG STOSSBELASTUNG WARNUNG Das Windenseil ist zwar sehr robust, jedoch NICHT für dynamische oder „Stoßbelastungen“ konstruiert. Durch eine Stoßbelastung wird das Windenseil über seine Festigkeitsgrenze hinaus beansprucht und es kann reißen. Das Ende eines unter Last durchreißenden Windenseils kann den Bediener und andere, in der Nähe stehende Personen SCHWER VERLETZEN oder TÖTEN.

  • Seite 95: Wartung Der Winde, Sicherheit Bei Wartungsarbeiten

    3. Vor jeglichen Arbeiten an der Winde die Batterieanschlusskabel von der Batterie trennen, um ein versehentliches Einschalten der Winde zu verhindern. 4. Teile von POLARIS-Winden (einschließlich des Seils) sollten zur Sicherheit des Betreibers grundsätzlich nur durch echte POLARIS-Ersatzteile ersetzt werden. Diese können bei einem POLARIS-Vertragshändler oder einem anderen qualifizierten...

  • Seite 96: Emissionsbegrenzungssysteme

    Geräuschemissionsvorschriften unter Umständen nicht mehr erfüllt werden. FUNKENFÄNGER Dieses POLARIS-Fahrzeug ist mit einem Funkenfänger ausgerüstet, der für den Straßengebrauch ebenso geeignet ist wie für den Geländebetrieb. Dieser Funkenfänger muss an Ort und Stelle verbleiben und funktionstüchtig sein, wenn das Fahrzeug gefahren wird.

  • Seite 98: Wartung

    Werkstatt oder Person gewartet, ausgetauscht oder repariert werden. Ein POLARIS-Vertragshändler kann alle Wartungsarbeiten durchführen, die an dem Fahrzeug erforderlich sind. Polaris empfiehlt für die emissionsbezogene Wartung die Verwendung von POLARIS-Teilen, gleichwertige Teile können jedoch verwendet werden. In den USA gilt es als Verstoß gegen das Luftreinhaltungsgesetz (Clean Air Act), Austauschteile zu verwenden, welche die Wirksamkeit der Emissionsbegrenzungssysteme des Fahrzeugs beeinträchtigen.
  • Seite 99 Schmiermittel hinzufügen. Schmiermittel Getriebeschmiermittel Erste Flüssigkeitsstandsprüfung vornehmen; falls (AGL) erforderlich, Schmiermittel hinzufügen. EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 100 WARTUNG WARTUNG NACH 50 BETRIEBSSTUNDEN/800 km (500 mi) PRÜFUNG BEMERKUNGEN Bremsbeläge/ Bremsbelagverschleiß prüfen; ersetzen, falls über Feststellbremsbeläge die Grenzmarkierungen hinaus abgenutzt. (sofern vorhanden) Schlüsselschalter aus- und wieder einschalten, um Kraftstoffanlage die Kraftstoffpumpe unter Druck zu setzen; Leitungen/Anschlüsse auf Lecks und Abrieb prüfen. Einstellen des Feststellbremsen-Seilzugs Prüfen;...
  • Seite 101 Auf Undichtigkeiten und lockere Anschlussstücke Befestigungsteile prüfen. Auf Undichtigkeiten, lockere Verbindungen und Stoßdämpfer Verschleiß prüfen. EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 102 Schmiermittel prüfen; falls erforderlich, hinzufügen. Schmiermittel Getriebeschmiermittel Schmiermittel prüfen; falls erforderlich, hinzufügen. (AGL) EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 103 WARTUNG WARTUNG NACH 100 BETRIEBSSTUNDEN/1600 km (1000 mi) PRÜFUNG BEMERKUNGEN Bremsbeläge/ Bremsbelagverschleiß prüfen; ersetzen, falls über Feststellbremsbeläge die Grenzmarkierungen hinaus abgenutzt. (sofern vorhanden) Schlüsselschalter aus- und wieder einschalten, um Kraftstoffanlage die Kraftstoffpumpe unter Druck zu setzen; Leitungen/Anschlüsse auf Lecks und Abrieb prüfen. Einstellen des Feststellbremsen-Seilzugs Prüfen;...
  • Seite 104 Prüfen; reinigen; abgenutzte Teile austauschen. Abtrieb) Vorderradlager Prüfen, bei Bedarf wechseln. Steuerkettenspanner Prüfen/reinigen; bei Bedarf wechseln. EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 105 Schmiermittel prüfen; falls erforderlich, hinzufügen. Schmiermittel Getriebeschmiermittel Schmiermittel prüfen; falls erforderlich, hinzufügen. (AGL) EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 106 Prüfen; reinigen; abgenutzte Teile austauschen. Abtrieb) Motorölleitungen/ Auf Undichtigkeiten und lockere Anschlussstücke Befestigungsteile prüfen. EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 107 Schmiermittel prüfen; falls erforderlich, hinzufügen. Schmiermittel Getriebeschmiermittel Schmiermittel prüfen; falls erforderlich, hinzufügen. (AGL) EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 108 WARTUNG WARTUNG NACH 200 BETRIEBSSTUNDEN/3200 km (2000 mi) PRÜFUNG BEMERKUNGEN Bremsbeläge/ Bremsbelagverschleiß prüfen; ersetzen, falls über Feststellbremsbeläge EB/V die Grenzmarkierungen hinaus abgenutzt. (sofern vorhanden) Schlüsselschalter aus- und wieder einschalten, um Kraftstoffanlage die Kraftstoffpumpe unter Druck zu setzen; Leitungen/Anschlüsse auf Lecks und Abrieb prüfen. Einstellen des Feststellbremsen-Seilzugs Prüfen;...
  • Seite 109 Funkenfänger vor dem Betrieb ersetzen. Steuerkettenspanner Prüfen/reinigen; bei Bedarf wechseln. Ventilspiel Prüfen; bei Bedarf justieren. EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 110 Schmiermittel prüfen; falls erforderlich, hinzufügen. Schmiermittel Getriebeschmiermittel Schmiermittel prüfen; falls erforderlich, hinzufügen. (AGL) EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 111 Auf Undichtigkeiten und lockere Befestigungsteile Anschlussstücke prüfen. Auswechseln oder generalüberholen (sofern Stoßdämpfer zutreffend) EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 112 Schmiermittel prüfen; falls erforderlich, hinzufügen. Schmiermittel Getriebeschmiermittel Schmiermittel prüfen; falls erforderlich, hinzufügen. (AGL) EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 113 WARTUNG WARTUNG NACH 300 BETRIEBSSTUNDEN/4800 km (3000 mi) PRÜFUNG BEMERKUNGEN Bremsbeläge/ Bremsbelagverschleiß prüfen; ersetzen, falls über Feststellbremsbeläge die Grenzmarkierungen hinaus abgenutzt. (sofern vorhanden) Schlüsselschalter aus- und wieder einschalten, um Kraftstoffanlage die Kraftstoffpumpe unter Druck zu setzen; Leitungen/Anschlüsse auf Lecks und Abrieb prüfen. Einstellen des Feststellbremsen-Seilzugs Prüfen;...
  • Seite 114 Schlamm o. ä. ausgesetzt waren, prüfen. Vorderradlager Prüfen, bei Bedarf wechseln. Steuerkettenspanner Prüfen/reinigen; bei Bedarf wechseln. EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 115 Schmiermittel prüfen; falls erforderlich, hinzufügen. Schmiermittel Getriebeschmiermittel Schmiermittel prüfen; falls erforderlich, hinzufügen. (AGL) EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 116 Prüfen; reinigen; abgenutzte Teile austauschen. Abtrieb) Motorölleitungen/ Auf Undichtigkeiten und lockere Anschlussstücke Befestigungsteile prüfen. EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 117 Schmiermittel prüfen; falls erforderlich, hinzufügen. Schmiermittel Getriebeschmiermittel Schmiermittel prüfen; falls erforderlich, hinzufügen. (AGL) EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 118 WARTUNG WARTUNG NACH 400 BETRIEBSSTUNDEN/6400 km (4000 mi) PRÜFUNG BEMERKUNGEN Bremsbeläge/ Bremsbelagverschleiß prüfen; ersetzen, falls über Feststellbremsbeläge die Grenzmarkierungen hinaus abgenutzt. (sofern vorhanden) Schlüsselschalter aus- und wieder einschalten, um Kraftstoffanlage die Kraftstoffpumpe unter Druck zu setzen; Leitungen/Anschlüsse auf Lecks und Abrieb prüfen. Einstellen des Feststellbremsen-Seilzugs Prüfen;...
  • Seite 119 Funkenfänger vor dem Betrieb ersetzen. Steuerkettenspanner Prüfen/reinigen; bei Bedarf wechseln. Ventilspiel Prüfen; bei Bedarf justieren. EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 120 Schmiermittel prüfen; falls erforderlich, hinzufügen. Schmiermittel Getriebeschmiermittel Schmiermittel prüfen; falls erforderlich, hinzufügen. (AGL) EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 121 Prüfen; reinigen; abgenutzte Teile austauschen. Abtrieb) Motorölleitungen/ Auf Undichtigkeiten und lockere Anschlussstücke Befestigungsteile prüfen. EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 122 Schmiermittel prüfen; falls erforderlich, hinzufügen. Schmiermittel Getriebeschmiermittel Schmiermittel prüfen; falls erforderlich, hinzufügen. (AGL) EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind.
  • Seite 123 WARTUNG WARTUNG NACH 500 BETRIEBSSTUNDEN/8000 km (5000 mi) PRÜFUNG BEMERKUNGEN Bremsbeläge/ Bremsbelagverschleiß prüfen; ersetzen, falls über Feststellbremsbeläge die Grenzmarkierungen hinaus abgenutzt. (sofern vorhanden) Schlüsselschalter aus- und wieder einschalten, um Kraftstoffanlage die Kraftstoffpumpe unter Druck zu setzen; Leitungen/Anschlüsse auf Lecks und Abrieb prüfen. Einstellen des Feststellbremsen-Seilzugs Prüfen;...
  • Seite 124 Prüfen/reinigen; bei Bedarf wechseln. EB – Diese Maßnahmen sind bei Fahrzeugen, die extrem stark beansprucht werden, häufiger auszuführen. V – Wartungsmaßnahmen, die von einem Polaris-Vertragshändler oder einem gleichwertig qualifizierten Spezialisten auszuführen sind. Sobald 500 Betriebsstunden/8000 km (5000 mi) überschritten werden, wiederholen Sie die...

  • Seite 125: Schmierempfehlungen

    WARTUNG SCHMIEREMPFEHLUNGEN Alle Bauteile in den Zeitabständen prüfen und abschmieren, die in der Routinewartungstabelle angegeben sind. Bei besonders starker Beanspruchung, z. B. in nasser oder staubiger Umgebung, sind die Wartungsintervalle zu verkürzen. Nicht in der Tabelle genannte Bauteile sind am Hauptschmiertermin mit abzuschmieren. SCHMIERMITTEL VERFAHREN PRÜFUNG...

  • Seite 126: Ölempfehlungen

    WARTUNG Fettnippel mittlere Kardanwelle Fettnippel hintere Kardanwelle Stabilisatorbuchsen (je eine auf jeder Fahrzeugseite) MOTORÖL ÖLEMPFEHLUNGEN WARNUNG Der Betrieb des Fahrzeugs mit einer zu geringen Ölmenge oder mit altem oder verunreinigtem Motoröl beschleunigt den Verschleiß und kann zum Festfressen des Motors sowie zu einem Unfall mit Verletzungsgefahr führen. Halten Sie sich stets an die Wartungsanweisungen der Routinewartungstabelle.
  • Seite 127 –18 °C bis +49 °C PS-4 Extreme Duty (0 °F bis +120 °F) 10W-50 Viertaktöl Wird kein POLARIS-Motoröl verwendet, muss möglicherweise häufiger gewechselt werden. Kein Automobilöl verwenden. Bitte die Herstellerempfehlungen bezüglich der Außentemperaturen beachten. Teilenummern können dem Kapitel „Polaris-Produkte“ entnommen werden.

  • Seite 128: Ölstandsprüfung

    WARTUNG ÖLSTANDSPRÜFUNG Ölstand immer bei kaltem Motor messen. Ist der Motor bei der Ölstandsprüfung noch heiß, erscheint der Ölstand als zu hoch. Der Ölmessstab ist durch den rechten Hinterradkasten zugänglich. Der Öleinfülldeckel ist durch die Wartungsabdeckung am Boden der Pritsche zugänglich. 1.

  • Seite 129: Öl- Und Ölfilterwechsel

    WARTUNG ÖL- UND ÖLFILTERWECHSEL Wechseln Sie das Motoröl und den Ölfilter stets zu den in der Routinewartungstabelle angegebenen Intervallen. Beim Ölwechsel stets auch den Ölfilter wechseln. Der Ölmessstab ist durch den rechten Hinterradkasten zugänglich. Der Öleinfülldeckel ist durch die Wartungsabdeckung am Boden der Pritsche zugänglich. Die Kurbelgehäuse-Ablassschraube befindet sich an der Unterseite des Kurbelgehäuses.

  • Seite 130: Getriebe (Hauptgetriebegehäuse)

    WARTUNG 10. Motor anlassen und 30 Sekunden lang leerlaufen lassen. 11. Motor abstellen. Vor dem Herausziehen des Ölmessstabs 15 Sekunden abwarten. 12. Ölmessstab herausziehen. Messstab mit einem sauberen Lappen abwischen. 13. Ölmessstab wieder vollständig einführen. Ölmessstab wieder herausziehen und Ölstand ablesen. 14.
  • Seite 131 WARTUNG 3. Flüssigkeitsstand prüfen. 4. Die empfohlene Flüssigkeit (siehe Getriebe-Spezifikationstabelle in dieser Betriebsanleitung) bis zum unteren Rand der Einfüllschraubenbohrung auffüllen. Nicht überfüllen. 5. Einfüllschraube wieder eindrehen. Mit dem vorgegebenen Drehmoment anziehen (siehe Getriebe-Spezifikationstabelle). FLÜSSIGKEITSWECHSEL Die Ablassschraube befindet sich an der Unterseite des Getriebegehäuses. Die Ablassschraube ist durch die Ablassöffnung in der Motorschutzplatte zugänglich.

  • Seite 132: Bedarfsgesteuertes Antriebssystem

    WARTUNG BEDARFSGESTEUERTES ANTRIEBSSYSTEM (VORDERACHSGETRIEBE) Die Flüssigkeit stets zu den in der Routinewartungstabelle angegebenen Intervallen prüfen und wechseln. Die empfohlenen Schmiermittel, Fassungsvermögen und Drehmomentwerte sind der Getriebe-Spezifikationstabelle zu entnehmen. ÜBERPRÜFUNG DER GETRIEBEFLÜSSIGKEIT FÜR DEN BEDARFSGESTEUERTEN ANTRIEB Die Einfüllschraube befindet sich an der unteren rechten Seite des bedarfsgesteuerten Antriebssystems.

  • Seite 133: Wechsel Der Getriebeflüssigkeit Für Den Bedarfsgesteuerten Antrieb

    WARTUNG WECHSEL DER GETRIEBEFLÜSSIGKEIT FÜR DEN BEDARFSGESTEUERTEN ANTRIEB Die Ablassschraube des bedarfsgesteuerten Antriebs befindet sich an der Unterseite des Getriebegehäuses. 1. Einfüllschraube herausdrehen. 2. Eine Auffangwanne unter die Ablassschraube stellen. 3. Ablassschraube herausdrehen. Flüssigkeit vollständig ablaufen lassen. 4. Die Ablassschraube reinigen. 5.

  • Seite 134: Getriebegehäuse-Spezifikationstabelle

    10 Nm HINWEIS Durch die Verwendung von Zündkerzen, die nicht der Herstellerempfehlung entsprechen, kann der Motor erheblich beschädigt werden. Verwenden Sie stets die von POLARIS empfohlenen oder gleichwertige Zündkerzen. Einzelheiten können dem Abschnitt „Technische Daten“ entnommen werden. Der Zustand der Zündkerzen gibt Aufschluss über den Motorbetrieb. Der Zustand der Zündkerzenelektroden unmittelbar nach dem Betrieb muss bei warmem Motor kontrolliert...

  • Seite 135: Ausbau Und Austausch Der Zündkerze

    WARTUNG AUSBAU UND AUSTAUSCH DER ZÜNDKERZE 1. Zum Zugriff auf die Zündkerzen den Pritschenboden herausnehmen. 2. Umgebung der Zündkerzen vor dem Ausbauen der Zündkerzen reinigen. 3. Zündkerzenkappen abziehen. 4. Mit dem Zündkerzenschlüssel aus dem zum Fahrzeug gehörigen Werkzeugsatz die Zündkerzen gegen den Uhrzeigersinn herausdrehen. 5.

  • Seite 136: Nasse, Verrusste Zündkerze

    WARTUNG NASSE, VERRUSSTE ZÜNDKERZE Bei nasser, verrußter Zündkerze ist der Isolatorkopf schwarz. Die Zündelektroden sind mit einem feuchten Ölfilm bedeckt. Eventuell befindet sich auf dem gesamten Endbereich der Zündkerze eine Rußschicht. Die Elektroden sind typischerweise nicht abgenutzt. Zündkerzen können verrußen, wenn sich zu viel Öl im Motor befindet oder sehr häufig sehr kurze Strecken gefahren werden, besonders bei kalter Witterung.

  • Seite 137: Auffüllen Und Wechseln Des Kühlmittels

    Kühlmittelstand im empfohlenen Bereich zu halten. AUFFÜLLEN UND WECHSELN DES KÜHLMITTELS POLARIS empfiehlt den Gebrauch von gebrauchsfertigem POLARIS Frostschutzmittel 50/50. Dieses Frostschutzmittel ist eine gebrauchsfertige Mischung. Nicht mit Wasser verdünnen. Teilenummern können dem Abschnitt „Polaris-Produkte“ entnommen werden.

  • Seite 138: Kühler Und Lüfter

    WARTUNG Wenn das Kühlsystem zu Wartungs- oder Reparaturzwecken entleert worden ist, das Kühlmittel stets mit frischem, gebrauchsfertigem Frostschutzmittel 50/50 wieder auffüllen. KÜHLER UND LÜFTER Prüfen und reinigen Sie die Kühlergrills und Kühlerrippen stets zu den in der Routinewartungstabelle angegebenen Intervallen. Den Luftstrom durch die Kühler nicht durch den Einbau nicht zugelassener Zubehörartikel vor den Kühlern oder hinter dem Lüfter behindern.

  • Seite 139: Kühlmittelstand Im Ausgleichsbehälter

    WARTUNG TIPP Bei Verwendung eines nicht dem Original entsprechenden Kühlerdruckverschlusses kann das Ausgleichssystem nicht ordnungsgemäß funktionieren. Das korrekte Ersatzteil ist bei Ihrem Händler erhältlich. KÜHLMITTELSTAND IM AUSGLEICHSBEHÄLTER Prüfen und wechseln Sie das Kühlmittel stets zu den in der Routinewartungstabelle angegebenen Intervallen. Sorgen Sie dafür, dass der Kühlmittelstand (bei kaltem Kühlmittel) immer zwischen der Minimal- und der Maximalmarkierung am Ausgleichsbehälter bleibt.
  • Seite 140 • Bitte entsprechend den Empfehlungen in der Betriebsanleitung und auf den Sicherheitsaufklebern den Händler oder einen anderen qualifizierten Servicespezialisten aufsuchen. • Dieses PVT-System ist nur für POLARIS-Produkte konzipiert. Es darf nicht in andere Produkte eingebaut werden. • Sicherstellen, dass das PVT-Gehäuse während des Betriebs stets sicher befestigt ist.

  • Seite 141: Antriebsriemenwechsel/Beseitigung Von Rückständen

    WARTUNG ANTRIEBSRIEMENWECHSEL/BESEITIGUNG VON RÜCKSTÄNDEN Nach einem Riemenausfall alle Rückstände aus dem Luftkanal sowie aus dem Kupplungs- und dem Motorraum beseitigen, wenn der Riemen ersetzt wird. WARNUNG Werden beim Riemenwechsel nicht SÄMTLICHE Rückstände entfernt, kann das Fahrzeug schwer beschädigt werden; überdies besteht die Gefahr von Kontrollverlust und schwerer oder tödlicher Verletzungen.
  • Seite 142 WARTUNG 3. Die Schrauben des Kupplungsdeckels entfernen und die Abdeckung öffnen. (Sie braucht nicht aus dem Fahrzeug herausgenommen zu werden.) Alle im PVT-System und darum herum aufgewickelten Riemenreste entfernen. TIPP Mit dem Stoßdämpfer-/Kupplungswerkzeug aus dem Werkzeugsatz die Riemenscheiben etwas spreizen, um die Beseitigung von Rückständen und das Auflegen des neuen Riemens zu erleichtern.
  • Seite 143 6. Motordrehzahl auf Leerlaufdrehzahl herunter kommen lassen. Bremsen betätigen. Getriebe in den niedrigsten Gang (L) schalten. 7. Prüfen, ob der Riemen schlüpft. Wenn ja, den Vorgang wiederholen. 8. Das Fahrzeug muss so bald wie möglich gewartet werden. Ein POLARIS-Händler oder eine andere autorisierte Person kann behilflich sein.

  • Seite 144: Ansaugtrakt-Vorfilter

    WARTUNG FILTERSYSTEME ANSAUGTRAKT-VORFILTER Der Motoransaugtrakt-Vorfilter befindet sich an der rechten Seite des Fahrzeugs. Der Kupplungslufteinlass befindet sich auf der linken Seite des Fahrzeugs. Beide Motor-Vorfilter vor jedem Betrieb des Fahrzeugs prüfen, um ausreichenden Luftstrom zu gewährleisten. Den Vorfilter nach Bedarf entfernen und mit Seifenwasser waschen.

  • Seite 145: Luftfilter

    7. Filter wieder einbauen (wenn er sauber ist) oder einen neuen Luftfilter einbauen (wenn er verschmutzt ist). Den Luftfilter nicht reinigen. HINWEIS Die Verwendung eines nicht von POLARIS zugelassenen Luftfilters kann zu Motorschäden führen. Immer einen von POLARIS zugelassenen Austauschfilter verwenden. Austauschfilter sind beim POLARIS-Händler erhältlich.
  • Seite 146 WARTUNG 8. Sicherstellen, dass sich zwischen dem Filter, dem Filterring und dem Anschlag am Ansaugrohr keine Spalten befinden. 9. Den Luftfiltergehäusedeckel wieder aufsetzen; die Ausrichtungslaschen müssen sich an den richtigen Positionen befinden. 10. Die vier (4) Deckelklammern befestigen. 11. Herausnehmbaren Pritschenboden wieder einbauen. FUNKENFÄNGER WARNUNG •...
  • Seite 147 WARTUNG 1. Die Halteschraube Funkenfängers einschließlich Mutter entfernen. 2. Den Funkenfänger vom Ende des Schalldämpfers abnehmen. 3. Das Funkenfängergitter mit einer Bürste mit Naturborsten reinigen. Synthetische Borsten können schmelzen, wenn die Auspuffanlage noch warm ist. Nötigenfalls Schmutz mit Druckluft vom Sieb wegblasen. 4.

  • Seite 148: Bremsenprüfung

    WARTUNG Sind beim Betätigen der Bremsanlage Auffälligkeiten wie z. B. ein zu großer Pedalweg festzustellen, Händler aufsuchen und eine fachgerechte Diagnose und Reparatur durchführen lassen. BREMSENPRÜFUNG WARNUNG Kein WD-40 ® oder sonstiges Ölprodukt auf die Bremsscheiben kommen lassen. Diese Produkte sind entflammbar und können zudem die Reibung zwischen Bremsbelag und Bremssattel verringern.

  • Seite 149: Bremsflüssigkeit

    Vor Antritt jeder Fahrt den Bremsflüssigkeitsstand kontrollieren. Bei unzureichendem Füllstand nur mit DOT 4-Bremsflüssigkeit auffüllen. Die Teilenummern finden Sie im Abschnitt Polaris-Produkte. Wechseln Sie die Bremsflüssigkeit alle zwei Jahre sowie immer dann, wenn sie verschmutzt ist, der Flüssigkeitsstand unter die Mindestmarke abgesunken ist oder Art und Marke der im Ausgleichsbehälter befindlichen...

  • Seite 150: Federungseinstellungen

    WARTUNG FEDERUNGSEINSTELLUNGEN EINSTELLEN DER STOSSDÄMPFERKOMPRESSION VORNE/HINTEN Der Druckstufendämpfungs-Klickknauf befindet sich am oberen Ende des Stoßdämpferbehälters. 1. Um die Druckstufendämpfung zu erhöhen, den Klickversteller im Uhrzeigersinn drehen. 2. Um die Druckstufendämpfung zu verringern, den Klickversteller gegen den Uhrzeigersinn drehen. Einstellungen der Stoßdämpferkompression Stellung des Klickverstellers Modell Vorne...
  • Seite 151 Werden die Seiten ungleich eingestellt, verschlechtert sich das Fahrverhalten des Fahrzeugs, was einen Unfall zur Folge haben kann. Stets die Federvorspannung links und rechts gleich einstellen bzw. die Einstellung von Ihrem POLARIS-Händler oder einem qualifizierter Spezialisten vornehmen lassen. WALKER EVANS-STOSSDÄMPFER Federvorspannungsmesswert für den Vorderradstoßdämpfer...

  • Seite 152: Werkseitige Standard- Vorspannungseinstellungen

    WARTUNG WERKSEITIGE STANDARD- VORSPANNUNGSEINSTELLUNGEN WERKSEITIGE STANDARD-VORSPANNUNGSEINSTELLUNGEN WALKER 38 mm (1,49 in) Vorne 209 mm (8,21 in) Hinten RZR XP EPS DYNAMIX 6,96 cm (2,74 in) Vorne 24,05 cm (9,47 in) Hinten WALKER 51 mm (2,04 in) Vorne 130 mm (5,13 in) Hinten RZR XP 4 EPS DYNAMIX...
  • Seite 153 Reifengrößen oder Reifentypen kann die Fahreigenschaften des Fahrzeugs negativ beeinflussen und Personen- oder Sachschäden verursachen. Stets für die Aufrechterhaltung des richtigen Reifendrucks sorgen. Wenn Reifen gewechselt werden, dürfen ausschließlich Größen und Reifentypen verwendet werden, die von POLARIS für dieses Fahrzeug zugelassen sind. REIFENPROFILTIEFE Wenn die Profiltiefe auf 3 mm (1/8 in) oder weniger abgefahren ist, müssen die Reifen...

  • Seite 154: Drehmomentwerte Für Achs- Und Radmuttern

    WARTUNG DREHMOMENTWERTE FÜR ACHS- UND RADMUTTERN Prüfen Sie die nachfolgend aufgeführten Befestigungsteile von Zeit zu Zeit sowie dann, wenn sie zu Wartungsarbeiten gelockert wurden, auf festen Sitz. Die Stehbolzen und Radmuttern nicht schmieren. Radmutter Vorne und hinten 120 Nm (Aluminiumräder) Nabenmutter Vorne und hinten 244 Nm...
  • Seite 155 Ein falsch montiertes Rad kann die Reifenabnutzung und das Fahrverhalten negativ beeinflussen und kann schwere oder tödliche Verletzungen verursachen. Die Muttern immer mit dem vorgegebenen Drehmoment anziehen. Die mit Splint versehenen Achsmuttern nicht warten. Ein POLARIS-Händler kann behilflich sein. 1. Ganghebel in Stellung PARKEN (P) bringen.

  • Seite 156: Beleuchtung

    WARTUNG BELEUCHTUNG Die Streuscheiben der Scheinwerfer und Schlussleuchten verschmutzen bei normalem Gebrauch des Fahrzeugs. Alle Leuchten häufig reinigen, um ein klares Blickfeld sicherzustellen und für andere Fahrzeuge gut sichtbar zu sein. TIPP LED-LEUCHTEN Falls in einem LED-Scheinwerfer Feuchtigkeit oder Beschlag vorhanden ist, den Kabelbaum von dem Scheinwerfer bzw.

  • Seite 157: Einstellen Der Scheinwerfer

    WARTUNG EINSTELLEN DER SCHEINWERFER Der Fernlichtstrahl des Scheinwerfers lässt sich geringfügig nach oben oder unten sowie seitwärts verstellen. 1. Das Fahrzeug auf einer ebenen Fläche abstellen. Der Scheinwerfer sollte sich etwa 7,6 m (25 ft) von einer Wand entfernt befinden. 2.

  • Seite 158: Eintauchen Des Fahrzeugs

    Wenn das Fahrzeug in zu tiefes Wasser gerät und anschließend nicht gründlich inspiziert wird, kann der Motor massiv beschädigt werden. Das Fahrzeug zur Wartung bringen, bevor der Motor wieder angelassen wird. Diese Wartung kann von einem POLARIS- Händler durchgeführt werden.

  • Seite 159: Batterieeinbau

    WARTUNG BATTERIE WARNUNG Unsachgemäßes Anschließen oder Abklemmen der Batteriekabel kann eine Explosion verursachen und zu schweren oder tödlichen Verletzungen führen. Zum Ausbauen der Batterie immer das Minuskabel (schwarz) zuerst abklemmen. Beim Wiedereinbau der Batterie das Minuskabel (schwarz) immer zuletzt anschließen. Ihr Fahrzeug ist mit einer wartungsarmen Batterie ausgerüstet.

  • Seite 160: Ladung Und Wartung Von Batterien

    Batteriespannung unter 12,5 V fällt, muss die Batterie sofort geladen werden; anderenfalls besteht das Risiko einer Sulfatierung und einer Verringerung ihrer Lebensdauer. Wenn das Fahrzeug für einen Zeitraum von mehr als ZWEI WOCHEN nicht bewegt wird, empfiehlt Polaris die Verwendung eines Ladegeräts des Typs BatteryMINDer ® 2012 AGM –...
  • Seite 161 WARTUNG Bei Verwendung eines anderen automatischen Ladegeräts als dem BatteryMINDer ® 2012 AGM – 2 A bitte die Herstelleranweisungen zum Laden befolgen. Bei Verwendung eines Konstantstrom-Ladegeräts (anstelle des Ladegeräts BatteryMINDer ® 2012 AGM – 2 A) die nachfolgenden Hinweise befolgen. Grundsätzlich vor sowie 1–2 Stunden nach dem Aufladen den Batteriezustand kontrollieren.

  • Seite 162: Reinigung Und Einlagerung

    WARTUNG REINIGUNG UND EINLAGERUNG WASCHEN DES FAHRZEUGS Durch regelmäßige Pflege verhelfen Sie Ihrem POLARIS-Fahrzeug nicht nur zu einem ansprechenden Äußeren, sondern tragen auch zu einer langen Lebensdauer vieler Bauteile bei. HINWEIS Durch in das PVT-System eingedrungenes Wasser kann der Antriebsriemen nass werden und in die Kupplungsriemenscheiben rutschen.

  • Seite 163: Polieren Des Fahrzeugs

    STABILISIEREN DES KRAFTSTOFFS 1. Kraftstofftank füllen. 2. „POLARIS Carbon Clean Fuel Treatment“ oder „POLARIS Fuel Stabilizer“ oder gleichwertige Kraftstoffzusätze oder -stabilisatoren zusetzen. Die empfohlene Menge der Gebrauchsanweisung auf dem Behälter entnehmen. Carbon Clean entfernt Wasser aus der Kraftstoffanlage, stabilisiert das Benzin und löst Kohleablagerungen von Kolben, Kolbenringen, Ventilen und Auspuffanlagen.

  • Seite 164: Prüfen Und Abschmieren

    Alle Seilzüge kontrollieren und alle Bereiche des Fahrzeugs gemäß den Empfehlungen der Routinewartungstabelle abschmieren. EINNEBELN DES MOTORS 1. Die Kraftstoffanlage mit „POLARIS Carbon Clean“ oder einem gleichwertigen Kraftstoffanlagenreiniger reinigen. Die Anweisungen auf dem Behälter befolgen. Motor anlassen. Den Motor einige Minuten lang laufen lassen, so dass das Carbon Clean die Einspritzdüsen erreicht.

  • Seite 165: Batteriewartung

    Anweisungen zur Einlagerung und zum Aufladen können dem Abschnitt „Batterie“ entnommen werden. EINLAGERUNGSORT/ABDECKUNG Der Lagerungsort muss gut belüftet sein. Das Fahrzeug mit einer POLARIS- Originalabdeckung abdecken. Keine Plastikplanen oder beschichtete Materialien verwenden, da diese eine ausreichende Luftzirkulation verhindern und die Bildung von Kondenswasser begünstigen, das Korrosion und Rostbildung fördert.
  • Seite 166 Vor dem Transport die Ladung sichern oder entfernen und das Fahrzeug auf lose Teile überprüfen. 4. Zum Transport stets das Fahrgestell des POLARIS-Fahrzeugs mit geeigneten Gurten oder Seilen am Transportfahrzeug verzurren. Keine Haltegurte an den vorderen Aussparungen für die Einzelquerlenkerbolzen anbringen.

  • Seite 168: Technische Daten

    TECHNISCHE DATEN TECHNISCHE DATEN RZR XP 1000 RZR XP 4 1000 Zulässiges Gesamtgewicht RZR XP: 998 kg RZR XP 4: 1161 kg Trockengewicht RZR XP: 625,5 kg RZR XP 4: 724 kg 1247 kg gemäß OECD-Code 4 Test-zGM – Überrollkäfig (ROPS) Maximale Deichsellast, hintere 75 kg Anhängevorrichtung...
  • Seite 169 Zündkerzen/Elektrodenabstand NGK MR7F 0,7–0,8 mm Vorderachsaufhängung Doppelter Einzelquerlenker, Federweg 40,6 cm Hinterachsaufhängung Einzellängslenker, Federweg 45,7 cm Schmiersystem Nasssumpf Antriebsart Automatisches PVT-Getriebe (POLARIS Variable Transmission) Schaltung Zwei Gänge P/R/N/L/H Reifengröße – vorne 29x9-14 Reifengröße – hinten 29x11-14 Reifendruck (bar/PSI/kPa) Vorne: 1,1/16/110...
  • Seite 170 TECHNISCHE DATEN C – bewerteter Schalldruckpegel 94,8 dB(C) A – bewerteter Schallleistungspegel 102,7 dB(A) AUSGANGS-ÜBERSETZUNGSVERHÄLTNISSE AUSGANGS-ÜBERSETZUNGSVERHÄLTNISSE XP 4 Hinten Hoher Gang (H) 10,73 12,05 Niedriger Gang (L) 18,77 18,79 Rückwärtsgang 20,41 22,92 Vorne (einschließlich Frontantrieb) Hoher Gang (H) 11,42 12,82 Niedriger Gang (L) 19,98 19,98...

  • Seite 172: Polaris-Produkte

    POLARIS-PRODUKTE POLARIS-PRODUKTE SCHMIERMITTEL/WARTUNGSPRODUKTE TEILENUMMER BESCHREIBUNG Motorenschmiermittel 2870791 Vernebelungsöl (Aerosol, 355 mL [12 oz]) 2876244 Vollsynthetisches PS-4-Viertaktöl 5W-50 (0,95 L [1 qt]) 2876245 Vollsynthetisches PS-4-Viertaktöl 5W-50 (3,8 L [1 gal]) 2878920 Synthetisches 10W-50 Viertaktmotoröl PS-4 Extreme Duty (0,95 L [1 qt]) 2878919 Synthetisches 10W-50 Viertaktmotoröl PS-4 Extreme Duty...

  • Seite 173: Beschreibung

    2871515 Kardangelenkschmierfett (Kartusche mit 89 mL [3 oz]) 2871551 Kardangelenkschmierfett (Kartusche mit 414 mL [14 oz]) 2871329 Dielektrisches Fett (Nyogel ® Additive/diverse Produkte 2871326 Carbon Clean 2870652 Kraftstoff-Stabilisierungsmittel 2872189 DOT 4-Bremsflüssigkeit 2871956 Gewindedichtungsmittel Loctite ® 2859044 Ladegerät POLARIS Battery Tender...

  • Seite 174: Beheben Von Störungen

    BEHEBEN VON STÖRUNGEN BEHEBEN VON STÖRUNGEN VERSCHLEISS/VERSENGEN DES ANTRIEBSRIEMENS MÖGLICHE URSACHE LÖSUNG Hochfahren auf die Zum Verladen niedrigen Gang (L) benutzen. Ladefläche eines Kleinlasters oder eines hohen Anhängers im hohen Gang (H) Anfahren an einer steilen Niedrigen Gang (L) benutzen. Nähere Angaben sind dem Steigung Abschnitt „Verwendung des niedrigen Gangs“...
  • Seite 175 BEHEBEN VON STÖRUNGEN MÖGLICHE URSACHE LÖSUNG PVT trocknen lassen. Kein Wasser in den PVT- Riemen schlüpft, nachdem Wasser oder Schnee in das Auslasskanal eindringen lassen (Einzelheiten können PVT-Getriebe dem Abschnitt „Waschen des Fahrzeugs“ entnommen eingedrungen ist werden). Wenn wiederholt Flüssigkeit austritt, Kupplungsdichtungen auf Beschädigung prüfen.

  • Seite 176: Motor Dreht Nicht Durch

    BEHEBEN VON STÖRUNGEN MOTOR DREHT NICHT DURCH MÖGLICHE URSACHE LÖSUNG Batteriespannung zu schwach Batterie auf 12,8 V Gleichstrom aufladen. Batterieanschlüsse sitzen locker Alle Anschlüsse prüfen und anziehen. Magnetschalteranschlüsse sitzen locker Alle Anschlüsse prüfen und anziehen. Wackelkontakte an der elektronischen Steckverbinder prüfen, reinigen, wieder Steuerung anschließen.

  • Seite 177: Motorfehlzündungen

    BEHEBEN VON STÖRUNGEN MOTORFEHLZÜNDUNGEN MÖGLICHE URSACHE LÖSUNG Kraftstofftank leer Tanken. Zu schwache Zündfunken Zündkerzen prüfen, reinigen und/oder austauschen. Falscher Zündkerzenelektrodenabstand Elektrodenabstand nach Vorgabe oder Hitzebereich einstellen oder Zündkerzen austauschen. Kraftstoff alt oder nicht empfohlener Typ Frischen Kraftstoff des empfohlenen Typs tanken.

  • Seite 178: Motor Läuft Unruhig, Bleibt Stehen Oder Hat Fehlzündungen

    HAT FEHLZÜNDUNGEN MÖGLICHE URSACHE LÖSUNG Zündkerzen verrußt oder defekt Zündkerzen prüfen, reinigen und/oder austauschen. Zündkabel abgenutzt oder defekt Ein POLARIS-Händler oder ein qualifizierter Spezialist kann behilflich sein. Falscher Zündkerzenelektrodenabstand Elektrodenabstand nach Vorgabe oder Hitzebereich einstellen oder Zündkerzen austauschen. Zündkabel sitzen locker.

  • Seite 179: Motor Bleibt Stehen Oder Verliert Kraft

    BEHEBEN VON STÖRUNGEN MOTOR BLEIBT STEHEN ODER VERLIERT KRAFT MÖGLICHE URSACHE LÖSUNG Kraftstofftank leer Tanken. Kraftstofftank-Entlüftungsleitung geknickt Prüfen und austauschen. oder verstopft; Filter verstopft Wasser im Kraftstoff Durch frischen Kraftstoff ersetzen. Zündkerzen verrußt oder defekt Zündkerzen prüfen, reinigen und/oder austauschen. Zündkabel abgenutzt oder defekt Händler aufsuchen.

  • Seite 180: Beschränkte Garantie

    GARANTIE GARANTIE BESCHRÄNKTE GARANTIE POLARIS Industries Inc., 2100 Highway 55, Medina, MN 55340 USA (POLARIS) gewährt auf alle Bauteile des POLARIS-Fahrzeugs eine BESCHRÄNKTE GARANTIE VON ZWEI JAHREN für Material- und Verarbeitungsmängel. POLARIS garantiert ferner, dass der Funkenfänger dieses Produkts die Effizienzanforderungen der Norm 5100-1C der US- Forstbehörde (USFS) für mindestens 1000 Betriebsstunden erfüllt, sofern das Fahrzeug...

  • Seite 181: Geltungsbereich Der Garantie Und Ausschlüsse

    AUSSCHLÜSSE BESCHRÄNKUNGEN DER GARANTIEN UND RECHTSBEHELFE Nicht unter die beschränkte POLARIS-Garantie fallen Störungen, die nicht durch Material- oder Verarbeitungsmängel bedingt sind. DIESE GARANTIE DECKT KEINE ANSPRÜCHE AUF DER BASIS EINES FEHLERHAFTEN DESIGNS. Weiterhin deckt diese Garantie keine Fälle höherer Gewalt, keine Unfallschäden, keine Abnutzung infolge normalen Gebrauchs und keine Fälle einer missbräuchlichen Verwendung oder unsachgemäßen...

  • Seite 182: Schmiermittel Und Flüssigkeiten

    Bearbeitungsgebühren, Produktabholung oder -zustellung, Ersatzmietfahrzeugen, Nutzungsausfall, entgangener Gewinne oder Verlusten an Urlaubs- oder Freizeittagen. AUSSCHLIESSLICHER RECHTSBEHELF FÜR DIE VERLETZUNG DIESER GARANTIE IST IM ERMESSEN VON POLARIS DIE REPARATUR ODER DER ERSATZ MÄNGELBEHAFTETER MATERIALIEN, KOMPONENTEN ODER PRODUKTE. DIE IN DIESER GARANTIEERKLÄRUNG ZUGEBILLIGTEN RECHTSBEHELFE SIND DIE ALLEINIGEN RECHTSBEHELFE IM FALLE EINER GARANTIEVERLETZUNG.

  • Seite 183: Geltendmachung Von Garantieansprüchen

    Anforderung des Garantie-Service muss das Exemplar der Garantieanmeldung des Eigentümers dem Händler vorgelegt werden. (DIE KOSTEN DES TRANSPORTS ZUM UND VOM HÄNDLER SIND VON IHNEN ZU TRAGEN.) POLARIS empfiehlt Ihnen, sich an den Händler zu wenden, bei dem Sie das Fahrzeug gekauft haben. Grundsätzlich steht es Ihnen jedoch frei, Garantie-Serviceleistungen von jedem beliebigen POLARIS-Händler...
  • Seite 184 Garantiereparatur durchzuführen. Nach einem Umzug: Bevor Sie in ein anderes Land umziehen, nehmen Sie bitte mit dem POLARIS- Kundendienst sowie dem Zollamt des Ziellandes Kontakt auf. Die Importvorschriften sind von Land zu Land sehr verschieden. Um die Garantieansprüche nicht zu verlieren, ist es unter Umständen nötig, POLARIS einen Nachweis des Umzugs vorzulegen.
  • Seite 185 Garantiefälle bitte mit einem Händler besprechen. Sollte ein Händler zusätzliche Unterstützung benötigen, wendet er sich an den zuständigen Ansprechpartner bei POLARIS. Diese Garantie gewährt bestimmte zusätzliche Rechtsansprüche sowie möglicherweise weitere Rechte je nach Land. Sofern eine der oben aufgeführten Bestimmungen durch Staats-, Landes- oder lokales Gesetz außer Kraft gesetzt wird, gelten alle anderen...

  • Seite 186: Wartungsprotokoll

    WARTUNGSPROTOKOLL WARTUNGSPROTOKOLL WARTUNGSPROTOKOLL In diese Tabelle die Routinewartungsmaßnahmen eintragen. DATUM km (mi) TECHNIKER SERVICEMASSNAHME/ ODER BEMERKUNGEN STUNDEN...
  • Seite 188 7-poliger Anhänger-Steckverbinder ..52 Beifahrer-Haltegriff ......41 Bekleidung........13 Beleuchtung .
  • Seite 189 Fahren mit Beifahrern......72 Fahren mit überhöhter Kabinennetze und Türen ....23 Geschwindigkeit .
  • Seite 190 Pflege des Windenseils..... . 92 Polaris-Produkte ......171 Polieren des Fahrzeugs .
  • Seite 191 Warnhinweis Deichsellast (7186700) ..19 Warnhinweis Überladung/Beifahrer/ Reifendruck (7185229)..... 17 Warnhinweis Überladung/Beifahrer/ Reifendruck (7191116) ..... 20 Warnsymbole .
  • Seite 192 Den Standort des nächstgelegenen POLARIS-Händlers erfahren Sie im Internet auf www.polaris.com. Polaris Sales Europe Sàrl Place de l’Industrie 2 1180 Rolle, Schweiz Teilenummer 9931389-de Rev 01...

Diese Anleitung auch für:

Rzr xp 1000 md 2021Rzr xp 1000 zugmaschine 2021Rzr xp 4 1000 md 2021

Inhaltsverzeichnis
