Hardwareeinstellungen
4

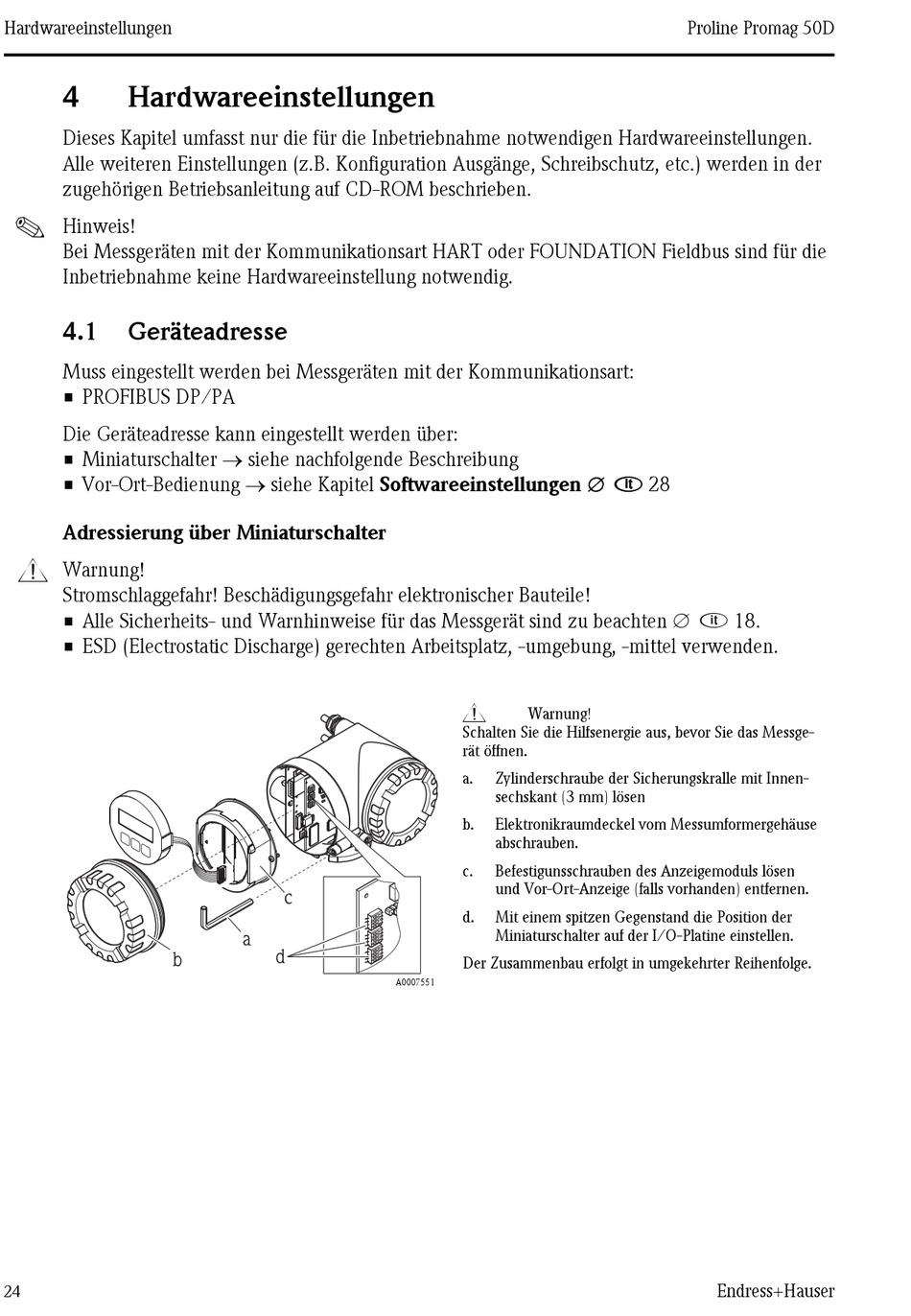

Hardwareeinstellungen
Dieses Kapitel umfasst nur die für die Inbetriebnahme notwendigen Hardwareeinstellungen.
Alle weiteren Einstellungen (z.B. Konfiguration Ausgänge, Schreibschutz, etc.) werden in der
zugehörigen Betriebsanleitung auf CD-ROM beschrieben.
!
Hinweis!
Bei Messgeräten mit der Kommunikationsart HART oder FOUNDATION Fieldbus sind für die
Inbetriebnahme keine Hardwareeinstellung notwendig.
4.1
Geräteadresse
Muss eingestellt werden bei Messgeräten mit der Kommunikationsart:
• PROFIBUS DP/PA
Die Geräteadresse kann eingestellt werden über:
• Miniaturschalter siehe nachfolgende Beschreibung
• Vor-Ort-Bedienung siehe Kapitel Softwareeinstellungen ? 28
Adressierung über Miniaturschalter
#
Warnung!
Stromschlaggefahr! Beschädigungsgefahr elektronischer Bauteile!
• Alle Sicherheits- und Warnhinweise für das Messgerät sind zu beachten ? 18.
• ESD (Electrostatic Discharge) gerechten Arbeitsplatz, -umgebung, -mittel verwenden.
b
24
1
2
3
4
1
2
3
4
1
2
3
4
c
1
2
3
4
a
1
2
3
4
d
1
2
3
4
A0007551
#
Warnung!
Schalten Sie die Hilfsenergie aus, bevor Sie das Messge-
rät öffnen.
a.
Zylinderschraube der Sicherungskralle mit Innen-
sechskant (3 mm) lösen
b.
Elektronikraumdeckel vom Messumformergehäuse
abschrauben.
c.
Befestigunsschrauben des Anzeigemoduls lösen
und Vor-Ort-Anzeige (falls vorhanden) entfernen.
d.
Mit einem spitzen Gegenstand die Position der
Miniaturschalter auf der I/O-Platine einstellen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Proline Promag 50D
Endress+Hauser
