Verdrahtung

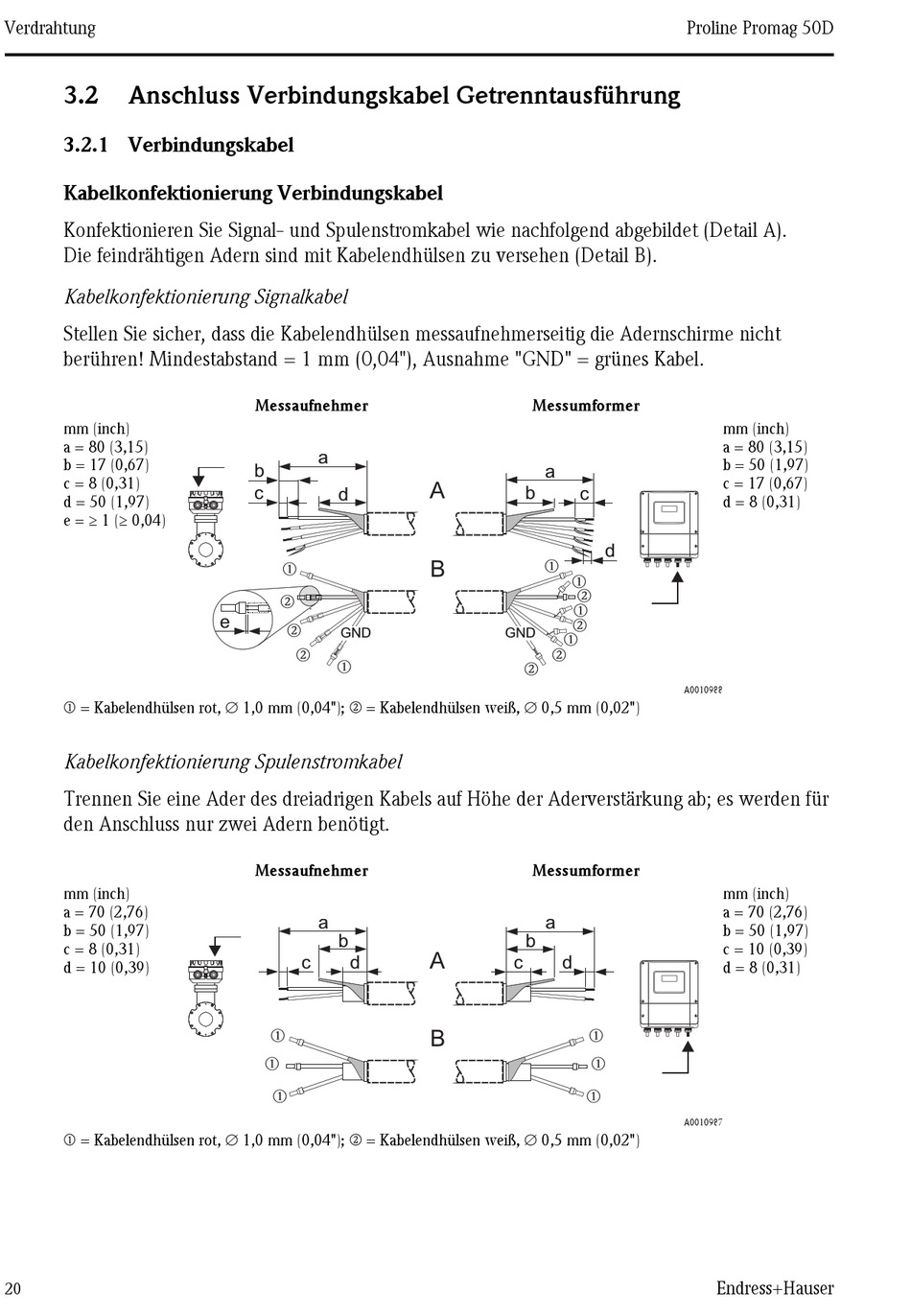

3.2 Anschluss Verbindungskabel Getrenntausführung
3.2.1 Verbindungskabel
Kabelkonfektionierung Verbindungskabel
Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A).
Die feindrähtigen Adern sind mit Kabelendhülsen zu versehen (Detail B).
Kabelkonfektionierung Signalkabel
Stellen Sie sicher, dass die Kabelendhülsen messaufnehmerseitig die Adernschirme nicht
berühren! Mindestabstand = 1 mm (0,04"), Ausnahme "GND" = grünes Kabel.
mm (inch)
a = 80 (3,15)
b = 17 (0,67)
c = 8 (0,31)
d = 50 (1,97)
e = 1 (0,04)
m = Kabelendhülsen rot, 1,0 mm (0,04"); n = Kabelendhülsen weiß, 0,5 mm (0,02")

Kabelkonfektionierung Spulenstromkabel

Trennen Sie eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung ab; es werden für
den Anschluss nur zwei Adern benötigt.
mm (inch)
a = 70 (2,76)
b = 50 (1,97)
c = 8 (0,31)
d = 10 (0,39)
m = Kabelendhülsen rot, 1,0 mm (0,04"); n = Kabelendhülsen weiß, 0,5 mm (0,02")
20
Messaufnehmer
a
b
c
d
m
n
e
n
GND
n
m
Messaufnehmer
a
b
c d
m
m
m
Messumformer
a
A
b
c
m
B
m
n
m
n
GND m
n
n
Messumformer
a
b
A
c d
m
B
m
m
Proline Promag 50D
mm (inch)
a = 80 (3,15)
b = 50 (1,97)
c = 17 (0,67)
d = 8 (0,31)
d
A0010988
mm (inch)
a = 70 (2,76)
b = 50 (1,97)
c = 10 (0,39)
d = 8 (0,31)
A0010987
