Proline Promass S 100 Modbus RS485
Endress+Hauser
1. Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
2. Kabel gemäß Klemmenbelegung anschließen (® ä 25).
3. Eventuell Abschlusswiderstand in Safety Barrier Promass 100 aktivieren (® ä 29).
1
2
A
B
5
å 10

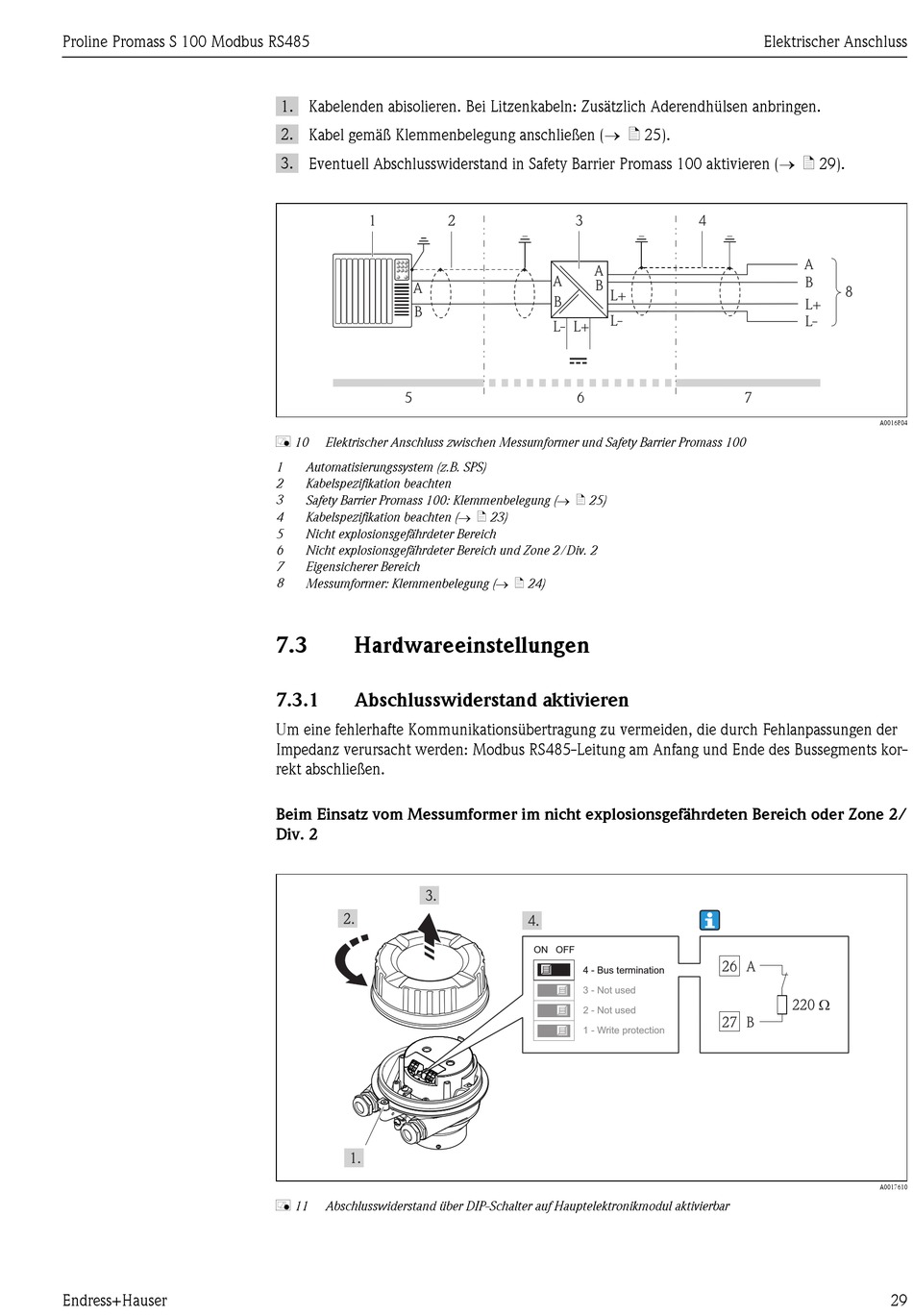

Elektrischer Anschluss zwischen Messumformer und Safety Barrier Promass 100
1
Automatisierungssystem (z.B. SPS)
2
Kabelspezifikation beachten
3
Safety Barrier Promass 100: Klemmenbelegung (® ä 25)
4
Kabelspezifikation beachten (® ä 23)
5
Nicht explosionsgefährdeter Bereich
6
Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
7
Eigensicherer Bereich
8
Messumformer: Klemmenbelegung (® ä 24)
7.3
Hardwareeinstellungen
7.3.1
Abschlusswiderstand aktivieren
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassungen der
Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des Bussegments kor-
rekt abschließen.
Beim Einsatz vom Messumformer im nicht explosionsgefährdeten Bereich oder Zone 2/
Div. 2
å 11
Abschlusswiderstand über DIP-Schalter auf Hauptelektronikmodul aktivierbar
3
4
A
A
B
L+
B
L-
L- L+
6
ON
OFF
4 - Bus termination
3 - Not used
2 - Not used
1 - Write protection
Elektrischer Anschluss
A
B
8
L+
L-
7
A0016804
26
A
220 W
27
B
A0017610
29
