Proline Promag 50D

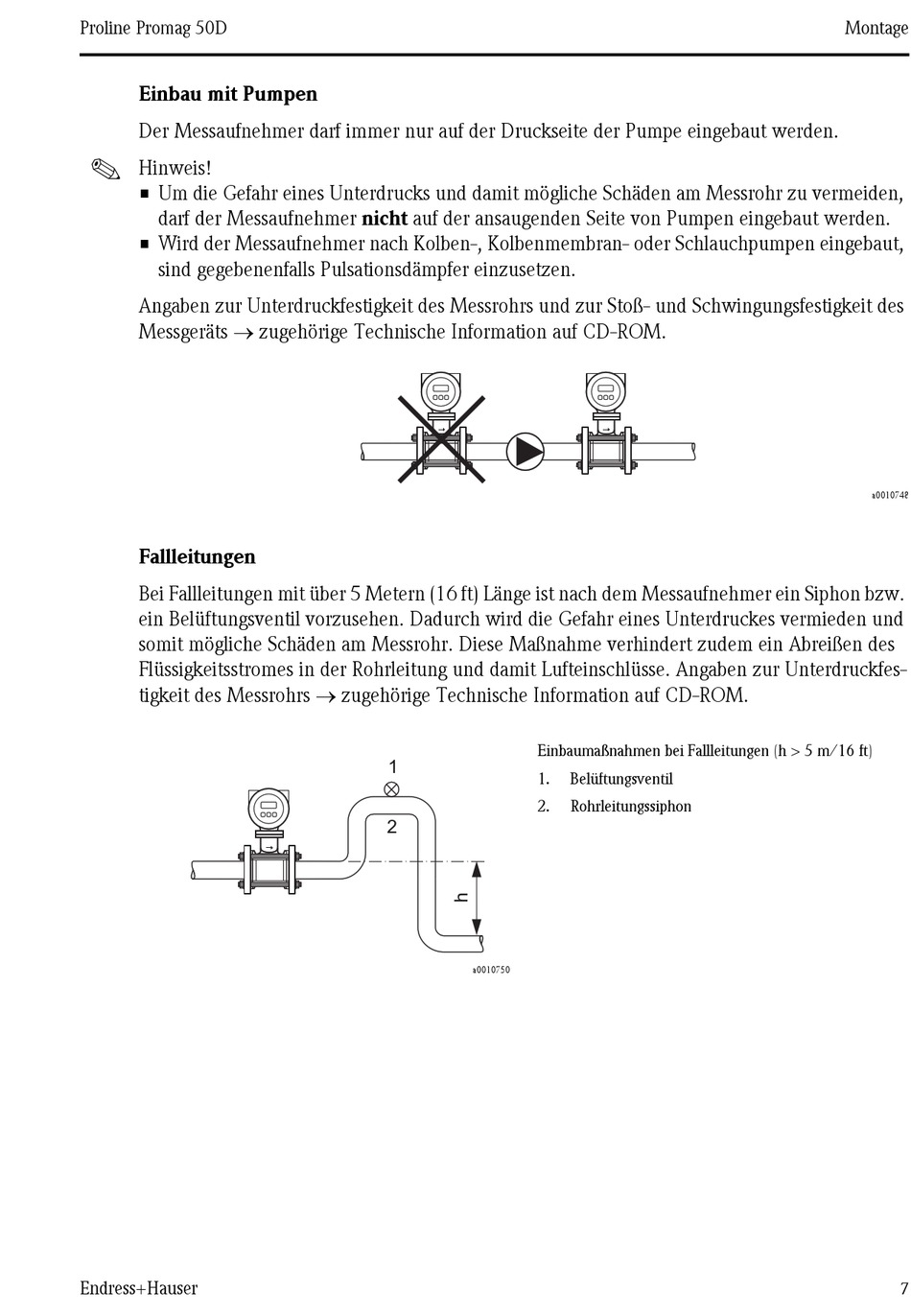

Einbau mit Pumpen
Der Messaufnehmer darf immer nur auf der Druckseite der Pumpe eingebaut werden.
!
Hinweis!
• Um die Gefahr eines Unterdrucks und damit mögliche Schäden am Messrohr zu vermeiden,
darf der Messaufnehmer nicht auf der ansaugenden Seite von Pumpen eingebaut werden.
• Wird der Messaufnehmer nach Kolben-, Kolbenmembran- oder Schlauchpumpen eingebaut,
sind gegebenenfalls Pulsationsdämpfer einzusetzen.
Angaben zur Unterdruckfestigkeit des Messrohrs und zur Stoß- und Schwingungsfestigkeit des
Messgeräts zugehörige Technische Information auf CD-ROM.
Fallleitungen
Bei Fallleitungen mit über 5 Metern (16 ft) Länge ist nach dem Messaufnehmer ein Siphon bzw.
ein Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und
somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem ein Abreißen des
Flüssigkeitsstromes in der Rohrleitung und damit Lufteinschlüsse. Angaben zur Unterdruckfes-
tigkeit des Messrohrs zugehörige Technische Information auf CD-ROM.
Endress+Hauser
Einbaumaßnahmen bei Fallleitungen (h > 5 m/16 ft)
1
1.
2.
2
a0010750
Belüftungsventil
Rohrleitungssiphon
Montage
a0010748
