Proline Promass E 200 PROFIBUS PA
Endress+Hauser

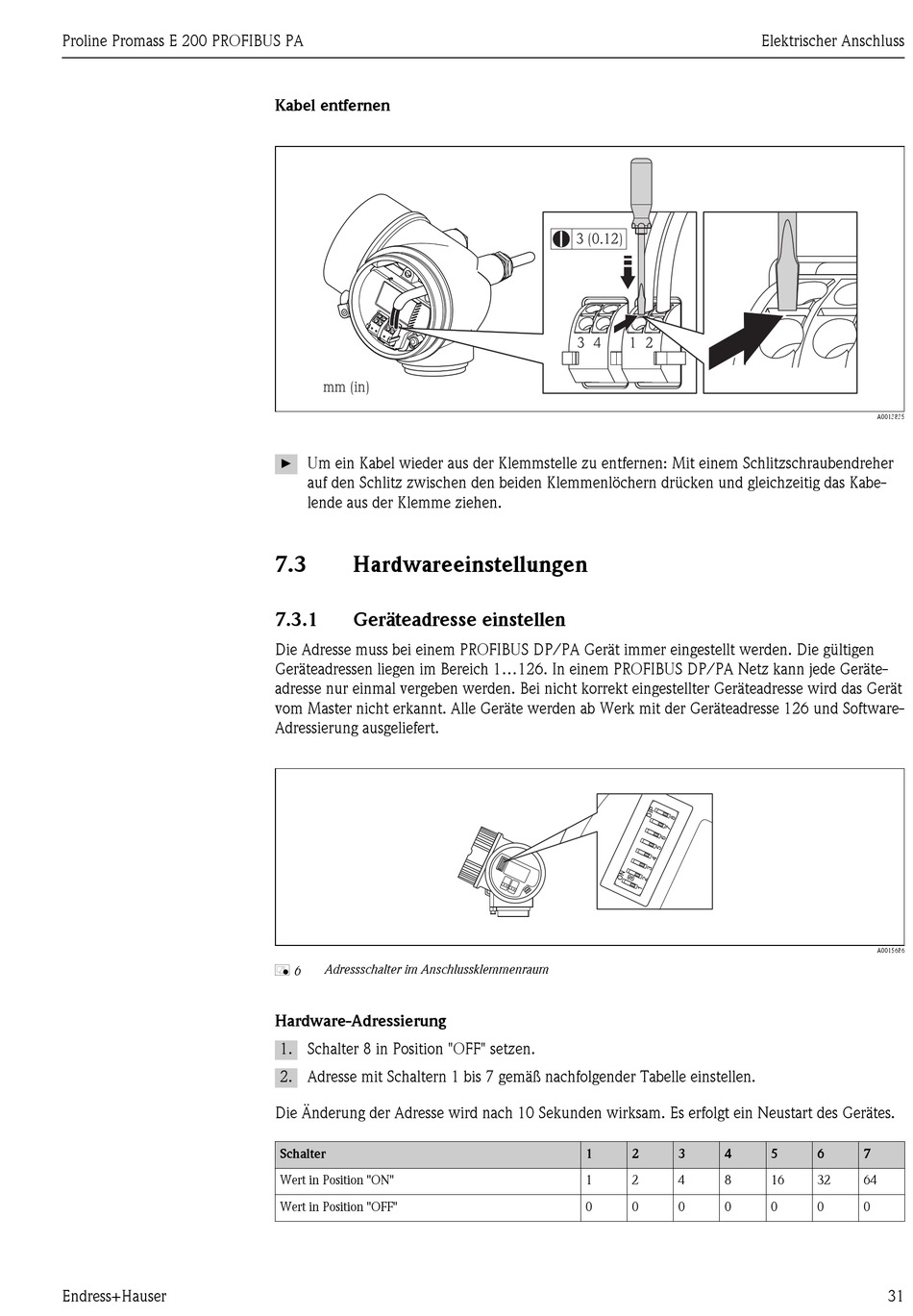

Kabel entfernen

mm (in)
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher
►
auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig das Kabe-
lende aus der Klemme ziehen.
7.3

Hardwareeinstellungen

7.3.1 Geräteadresse einstellen
Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gültigen
Geräteadressen liegen im Bereich 1...126. In einem PROFIBUS DP/PA Netz kann jede Geräte-
adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse wird das Gerät
vom Master nicht erkannt. Alle Geräte werden ab Werk mit der Geräteadresse 126 und Software-
Adressierung ausgeliefert.
Adressschalter im Anschlussklemmenraum
å 6

Hardware-Adressierung

1. Schalter 8 in Position "OFF" setzen.
2. Adresse mit Schaltern 1 bis 7 gemäß nachfolgender Tabelle einstellen.
Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Gerätes.
Schalter
Wert in Position "ON"
Wert in Position "OFF"
3 (0.12)
3 4 1 2
1 2 3 4
1 2 4 8
0 0 0 0
Elektrischer Anschluss
A0013835
A0015686
5 6 7
16 32 64
0 0 0
31
