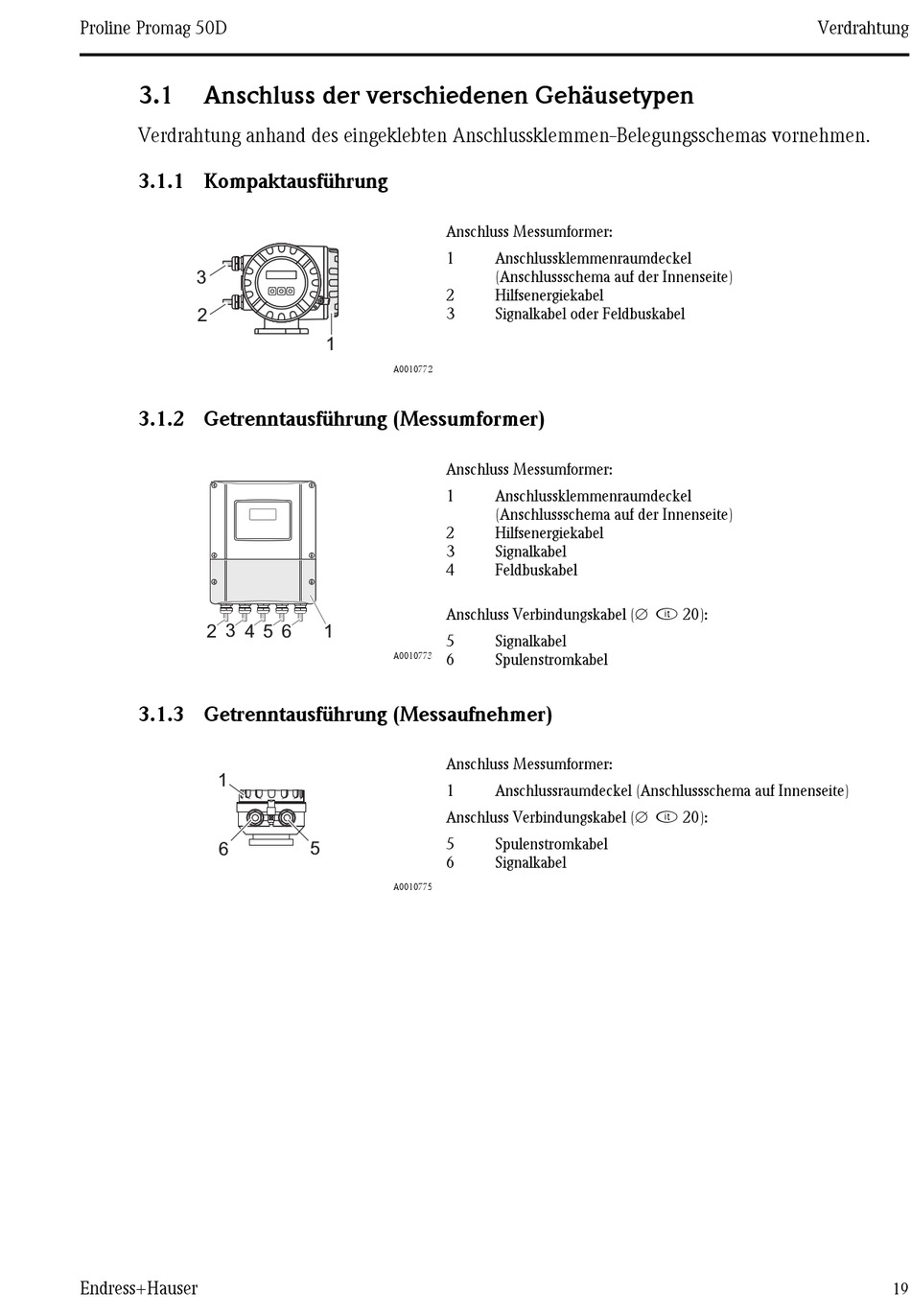

3.1 Anschluss der verschiedenen Gehäusetypen
Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen.
3.1.1 Kompaktausführung
3
2
3.1.2 Getrenntausführung (Messumformer)
2 3
4 5 6
3.1.3 Getrenntausführung (Messaufnehmer)
1
6
Endress+Hauser
Anschluss Messumformer:
1
2
3
1
A0010772
Anschluss Messumformer:
1
2
3
4
Anschluss Verbindungskabel (? 20):
1
5
A0010773
6
Anschluss Messumformer:
1
Anschluss Verbindungskabel (? 20):
5
5
6
A0010775
Anschlussklemmenraumdeckel
(Anschlussschema auf der Innenseite)
Hilfsenergiekabel
Signalkabel oder Feldbuskabel
Anschlussklemmenraumdeckel
(Anschlussschema auf der Innenseite)
Hilfsenergiekabel
Signalkabel
Feldbuskabel
Signalkabel
Spulenstromkabel
Anschlussraumdeckel (Anschlussschema auf Innenseite)
Spulenstromkabel
Signalkabel
