Hardwareeinstellungen

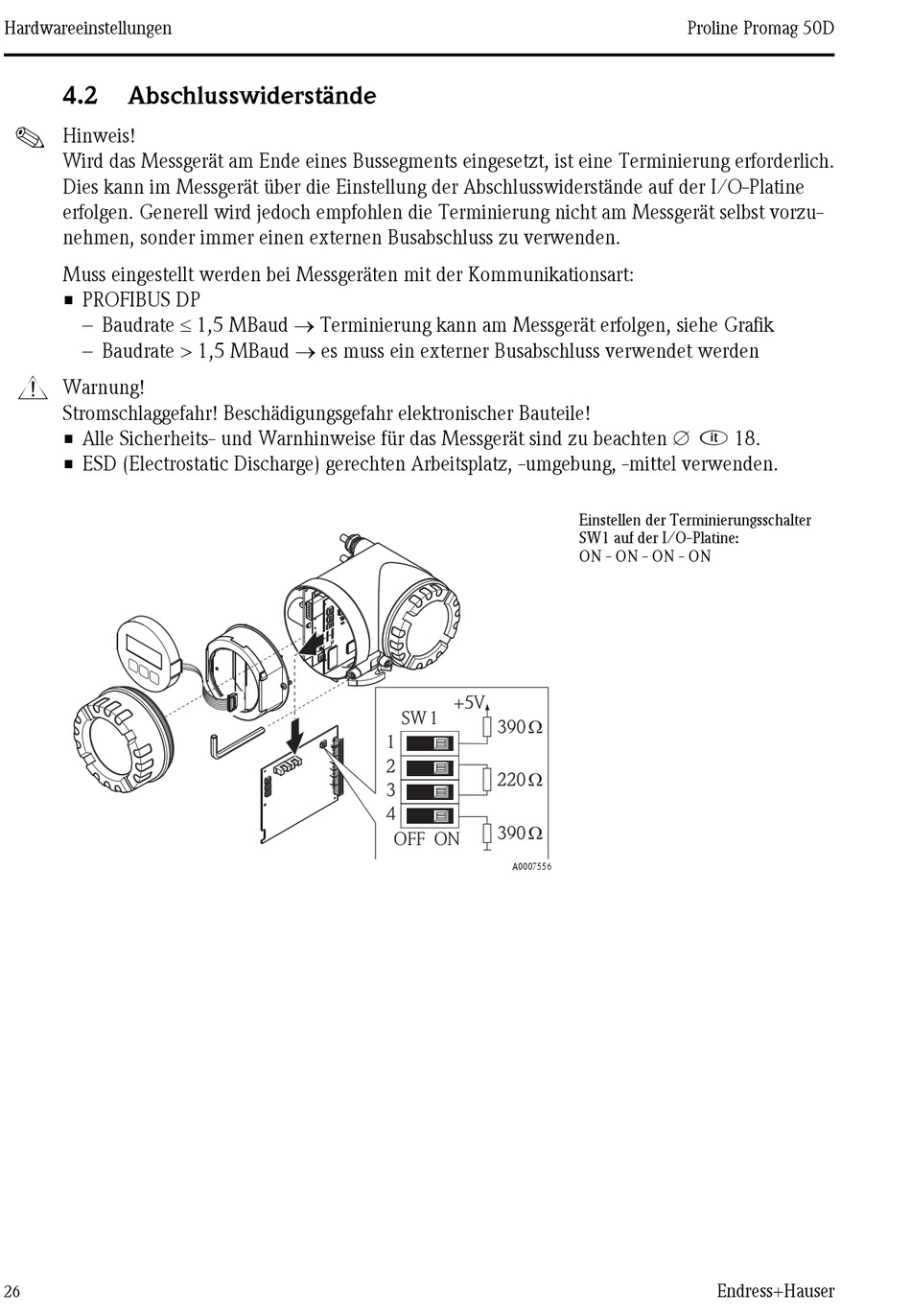

4.2
Abschlusswiderstände
!
Hinweis!
Wird das Messgerät am Ende eines Bussegments eingesetzt, ist eine Terminierung erforderlich.
Dies kann im Messgerät über die Einstellung der Abschlusswiderstände auf der I/O-Platine
erfolgen. Generell wird jedoch empfohlen die Terminierung nicht am Messgerät selbst vorzu-
nehmen, sonder immer einen externen Busabschluss zu verwenden.
Muss eingestellt werden bei Messgeräten mit der Kommunikationsart:
• PROFIBUS DP
– Baudrate 1,5 MBaud Terminierung kann am Messgerät erfolgen, siehe Grafik
– Baudrate > 1,5 MBaud es muss ein externer Busabschluss verwendet werden
#
Warnung!
Stromschlaggefahr! Beschädigungsgefahr elektronischer Bauteile!
• Alle Sicherheits- und Warnhinweise für das Messgerät sind zu beachten ? 18.
• ESD (Electrostatic Discharge) gerechten Arbeitsplatz, -umgebung, -mittel verwenden.
26
1
2
3
4
1
2
3
4
1
2
3
4
SW 1
1
1
2
3
4
2
1
2
3
4
3
1
2
3
4
1
2
3
4
4
OFF ON
Einstellen der Terminierungsschalter
SW1 auf der I/O-Platine:
ON - ON - ON - ON
+5V
390 W
220 W
390 W
A0007556
Proline Promag 50D
Endress+Hauser
