Montage

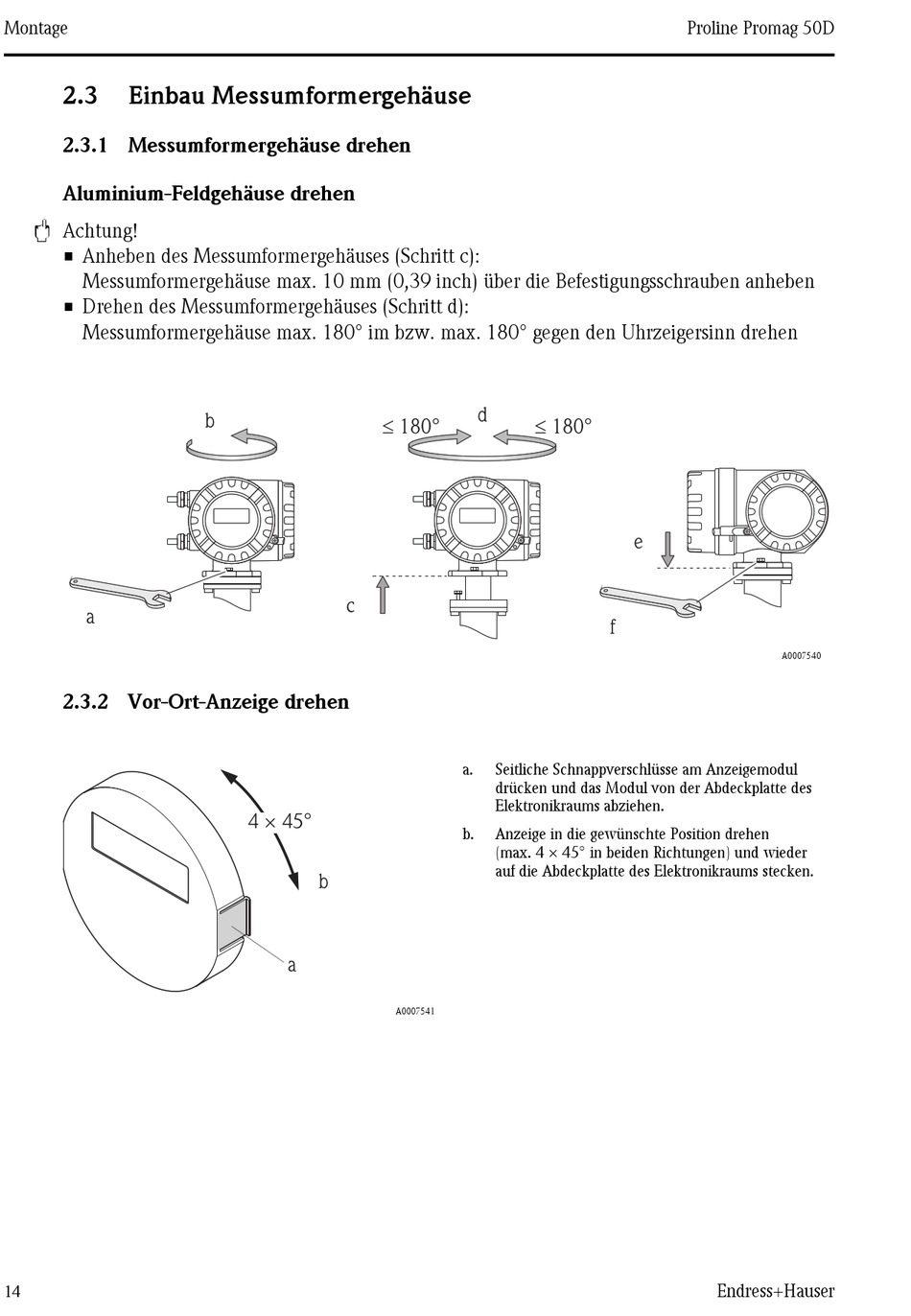

2.3 Einbau Messumformergehäuse
2.3.1 Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
"
Achtung!
• Anheben des Messumformergehäuses (Schritt c):
Messumformergehäuse max. 10 mm (0,39 inch) über die Befestigungsschrauben anheben
• Drehen des Messumformergehäuses (Schritt d):
Messumformergehäuse max. 180° im bzw. max. 180° gegen den Uhrzeigersinn drehen
a

2.3.2 Vor-Ort-Anzeige drehen

14
b
c
4 × 45°
b
a
d
£ 180° £ 180°
a. Seitliche Schnappverschlüsse am Anzeigemodul
drücken und das Modul von der Abdeckplatte des
Elektronikraums abziehen.
Anzeige in die gewünschte Position drehen 
b.
(max. 4 × 45° in beiden Richtungen) und wieder
auf die Abdeckplatte des Elektronikraums stecken.
A0007541
Proline Promag 50D
e
f
Endress+Hauser
A0007540
