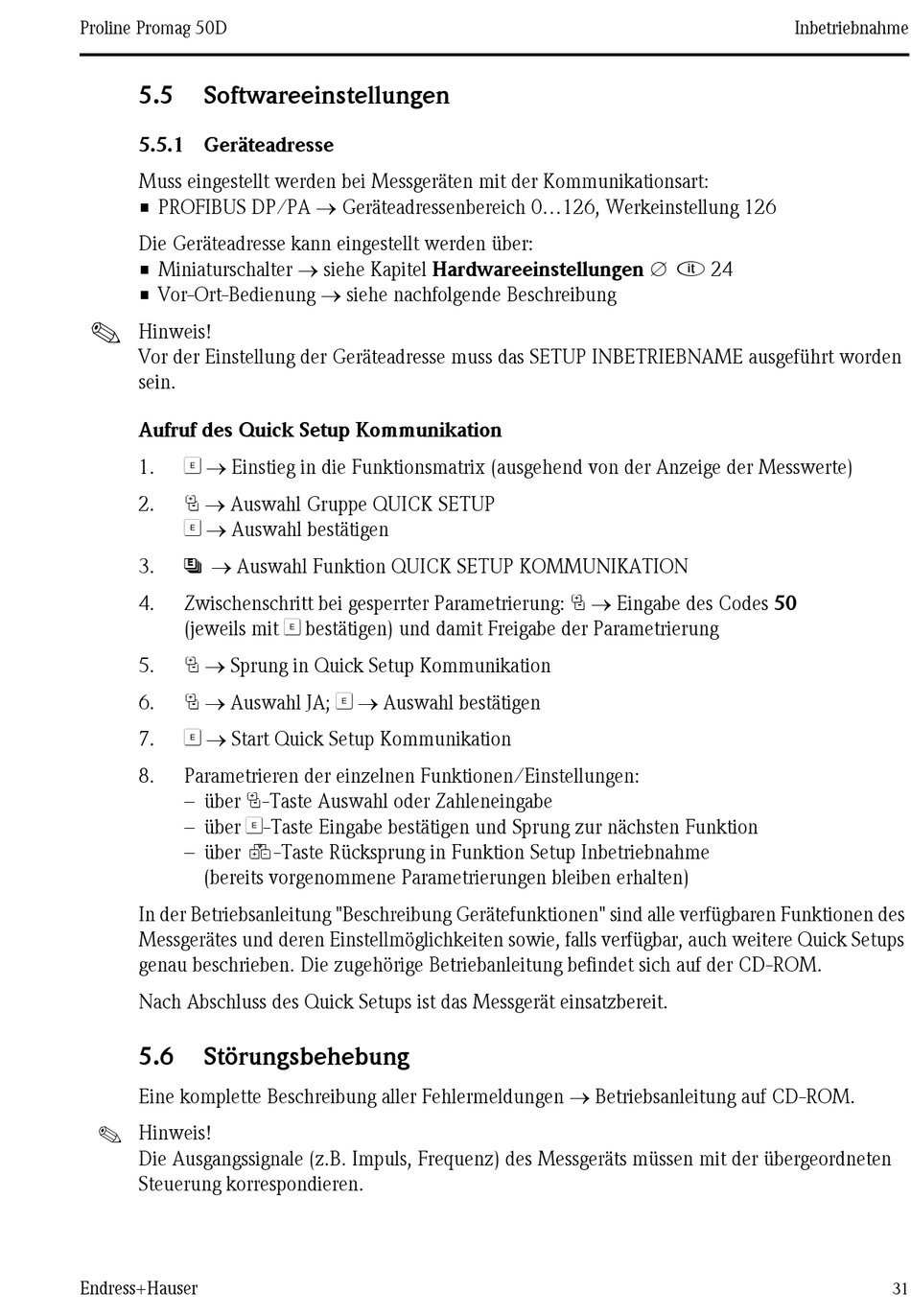

Proline Promag 50D
5.5
Softwareeinstellungen
5.5.1 Geräteadresse
Muss eingestellt werden bei Messgeräten mit der Kommunikationsart:
• PROFIBUS DP/PA Geräteadressenbereich 0...126, Werkeinstellung 126
Die Geräteadresse kann eingestellt werden über:
• Miniaturschalter siehe Kapitel Hardwareeinstellungen ? 24
• Vor-Ort-Bedienung siehe nachfolgende Beschreibung
!
Hinweis!
Vor der Einstellung der Geräteadresse muss das SETUP INBETRIEBNAME ausgeführt worden
sein.
Aufruf des Quick Setup Kommunikation
F Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte)
1.
P Auswahl Gruppe QUICK SETUP
2.
F Auswahl bestätigen
N Auswahl Funktion QUICK SETUP KOMMUNIKATION
3.
Zwischenschritt bei gesperrter Parametrierung: P Eingabe des Codes 50
4.
(jeweils mit F bestätigen) und damit Freigabe der Parametrierung
P Sprung in Quick Setup Kommunikation
5.
P Auswahl JA; F Auswahl bestätigen
6.
F Start Quick Setup Kommunikation
7.
8.
Parametrieren der einzelnen Funktionen/Einstellungen:
– über P-Taste Auswahl oder Zahleneingabe
– über F-Taste Eingabe bestätigen und Sprung zur nächsten Funktion
– über Q-Taste Rücksprung in Funktion Setup Inbetriebnahme
(bereits vorgenommene Parametrierungen bleiben erhalten)
In der Betriebsanleitung "Beschreibung Gerätefunktionen" sind alle verfügbaren Funktionen des
Messgerätes und deren Einstellmöglichkeiten sowie, falls verfügbar, auch weitere Quick Setups
genau beschrieben. Die zugehörige Betriebanleitung befindet sich auf der CD-ROM.
Nach Abschluss des Quick Setups ist das Messgerät einsatzbereit.
5.6
Störungsbehebung
Eine komplette Beschreibung aller Fehlermeldungen Betriebsanleitung auf CD-ROM.
!
Hinweis!
Die Ausgangssignale (z.B. Impuls, Frequenz) des Messgeräts müssen mit der übergeordneten
Steuerung korrespondieren.
Endress+Hauser
Inbetriebnahme
31
