Elektrischer Anschluss
26
3 mm
2
1
mm (in)

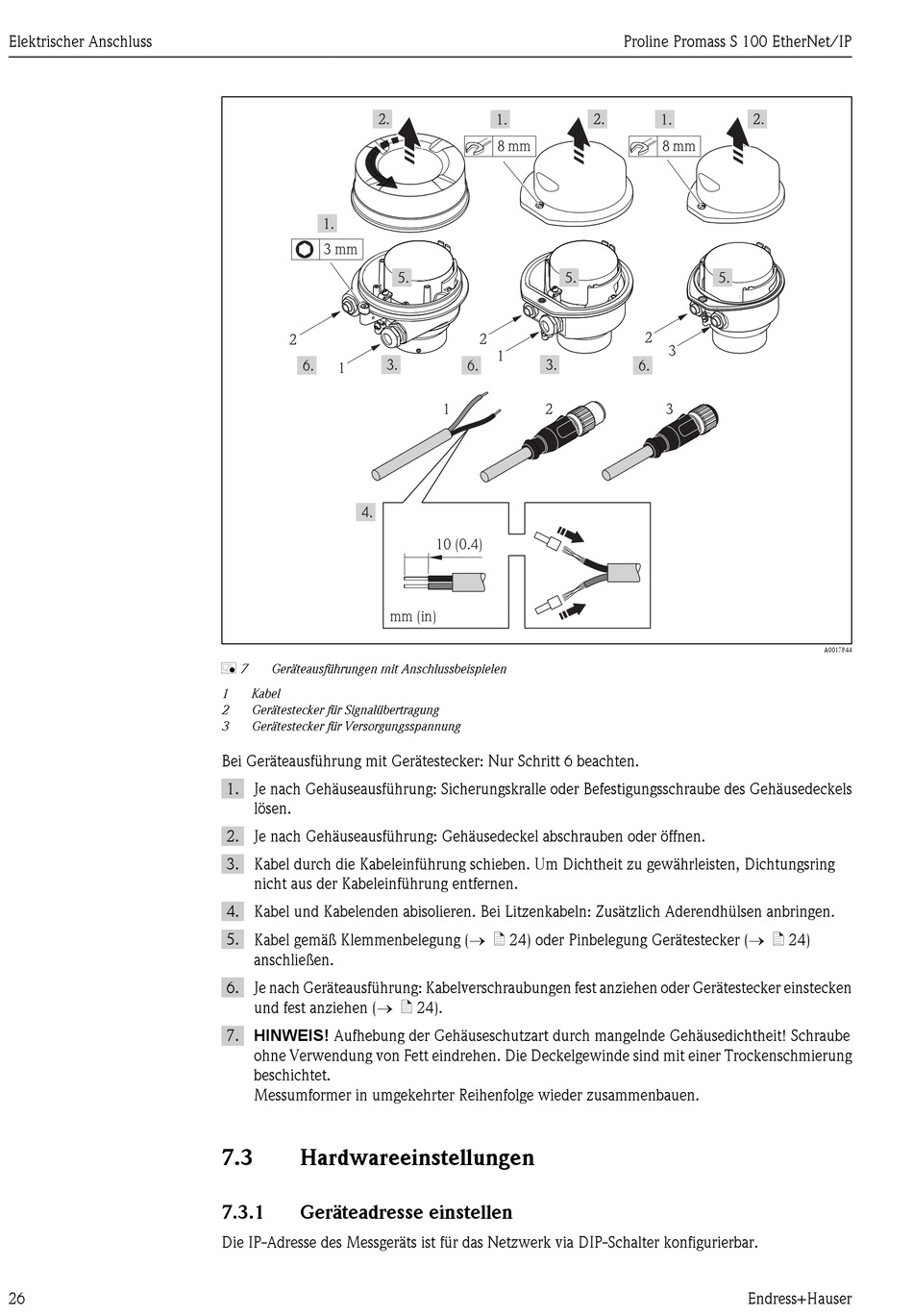

å 7 Geräteausführungen mit Anschlussbeispielen
1 Kabel
2 Gerätestecker für Signalübertragung
3 Gerätestecker für Versorgungsspannung
Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten.
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäusedeckels
lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungsring
nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
5. Kabel gemäß Klemmenbelegung (® ä 24) oder Pinbelegung Gerätestecker (® ä 24)
anschließen.
6. Je nach Geräteausführung: Kabelverschraubungen fest anziehen oder Gerätestecker einstecken
und fest anziehen (® ä 24).
7. HINWEIS! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! Schraube
ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer Trockenschmierung
beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.3

Hardwareeinstellungen

7.3.1 Geräteadresse einstellen
Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar.
8 mm
2
1
1 2
10 (0.4)
