Montage

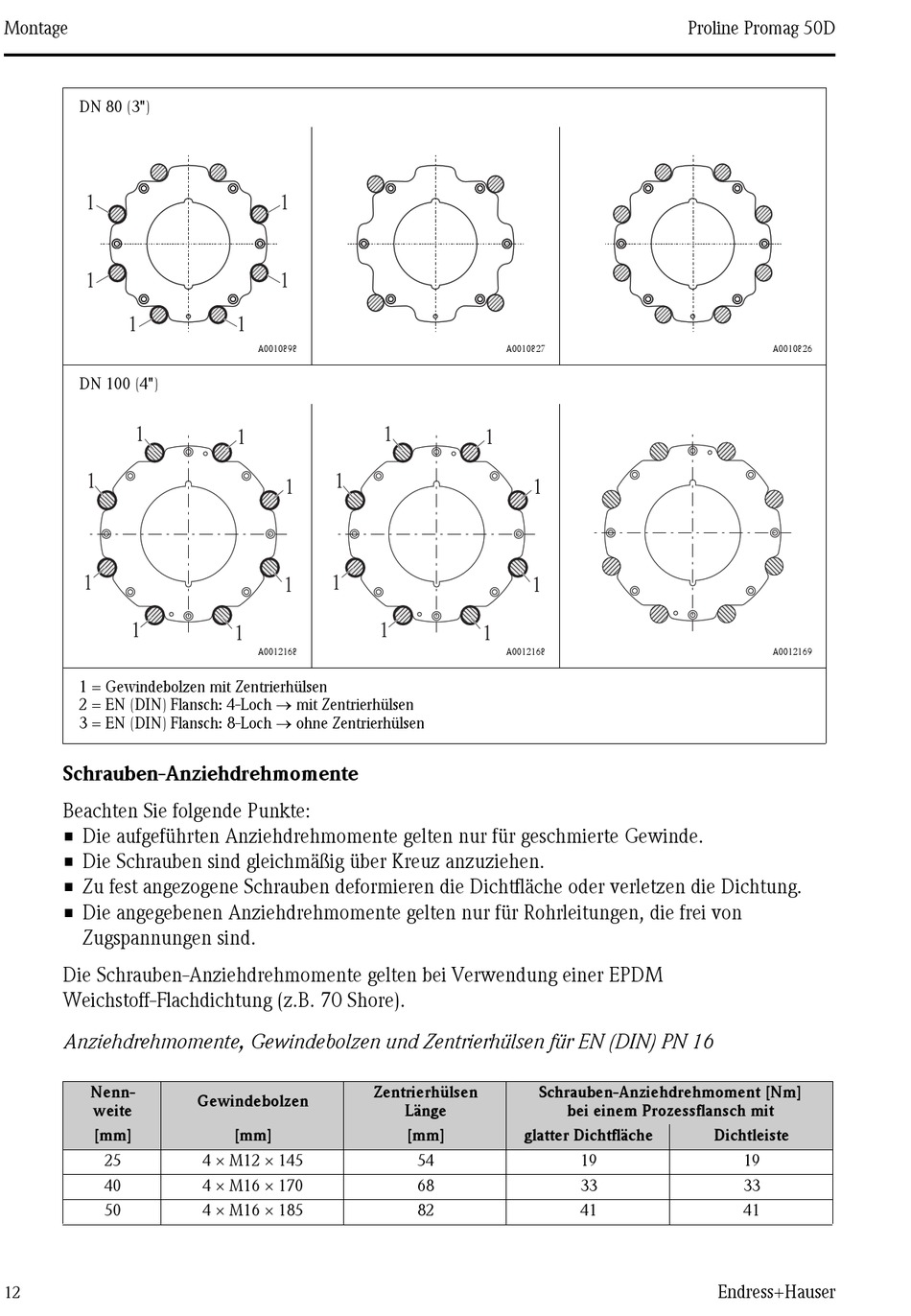

DN 80 (3")
1
1
1
DN 100 (4")
1
1
1
1
1 = Gewindebolzen mit Zentrierhülsen
2 = EN (DIN) Flansch: 4-Loch  mit Zentrierhülsen
3 = EN (DIN) Flansch: 8-Loch  ohne Zentrierhülsen
Schrauben-Anziehdrehmomente
Beachten Sie folgende Punkte:
• Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde.
• Die Schrauben sind gleichmäßig über Kreuz anzuziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
• Die angegebenen Anziehdrehmomente gelten nur für Rohrleitungen, die frei von
Zugspannungen sind.
Die Schrauben-Anziehdrehmomente gelten bei Verwendung einer EPDM
Weichstoff-Flachdichtung (z.B. 70 Shore).
Anziehdrehmomente, Gewindebolzen und Zentrierhülsen für EN (DIN) PN 16
Nenn-
weite
[mm]
25
40
50
12
1
1
1
A0010898
1
1
1
1
1
1
A0012168
Gewindebolzen
[mm]
4 × M12 × 145
4 × M16 × 170
4 × M16 × 185
A0010827
1
1
1
1
1
1
A0012168
Zentrierhülsen Schrauben-Anziehdrehmoment [Nm]
Länge
[mm] glatter Dichtfläche
54
68
82
Proline Promag 50D
bei einem Prozessflansch mit
Dichtleiste
19
33
41
Endress+Hauser
A0010826
A0012169
19
33
41
