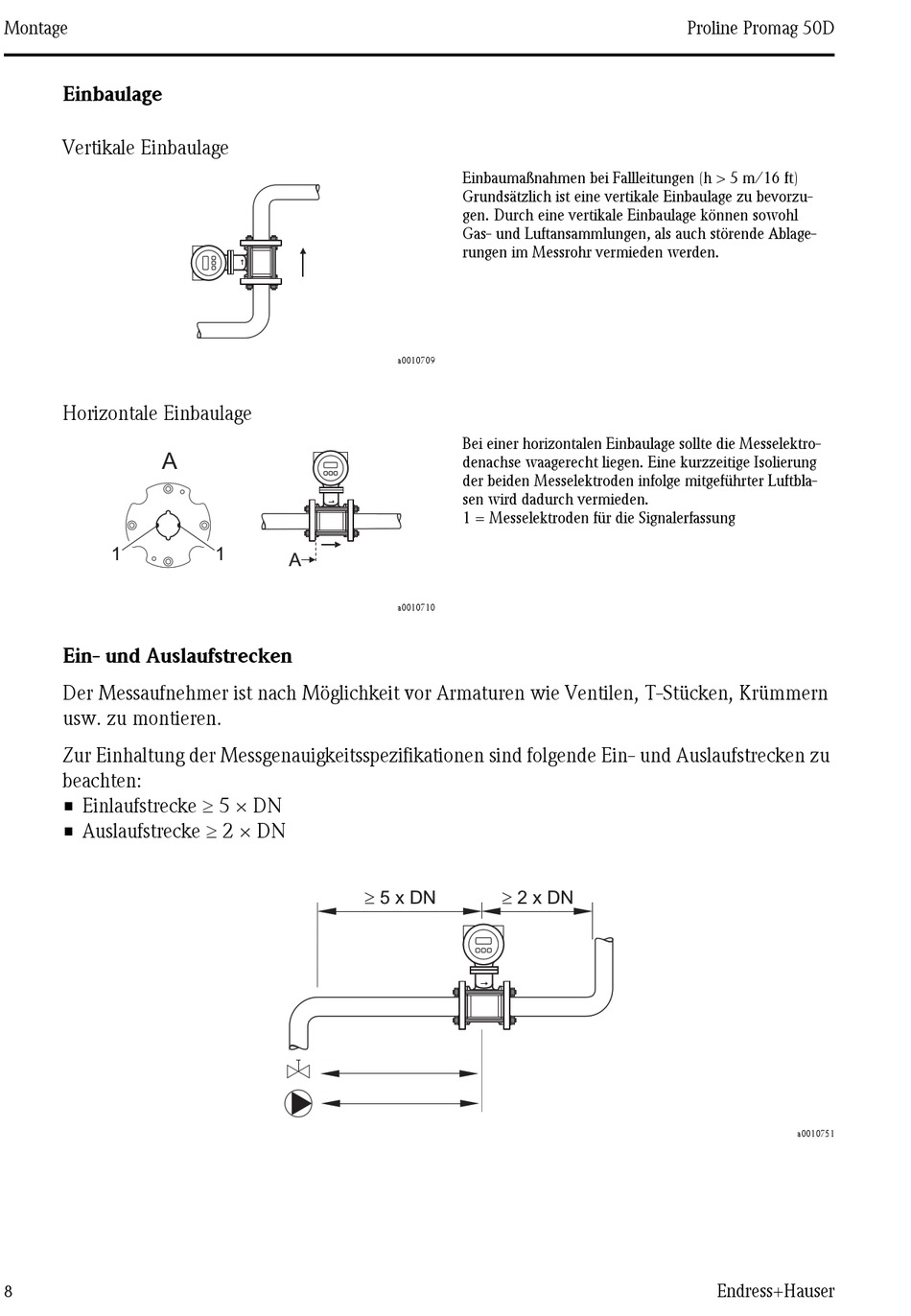

Montage
Einbaulage
Vertikale Einbaulage
Horizontale Einbaulage
A
1
Ein- und Auslaufstrecken
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern
usw. zu montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu
beachten:
• Einlaufstrecke 5 × DN
• Auslaufstrecke 2 × DN
8
1
A
³
5 x DN
Einbaumaßnahmen bei Fallleitungen (h > 5 m/16 ft)
Grundsätzlich ist eine vertikale Einbaulage zu bevorzu-
gen. Durch eine vertikale Einbaulage können sowohl
Gas- und Luftansammlungen, als auch störende Ablage-
rungen im Messrohr vermieden werden.
a0010709
Bei einer horizontalen Einbaulage sollte die Messelektro-
denachse waagerecht liegen. Eine kurzzeitige Isolierung
der beiden Messelektroden infolge mitgeführter Luftbla-
sen wird dadurch vermieden.
1 = Messelektroden für die Signalerfassung
a0010710
³ 2 x DN
Proline Promag 50D
a0010751
