Proline Promag 50D

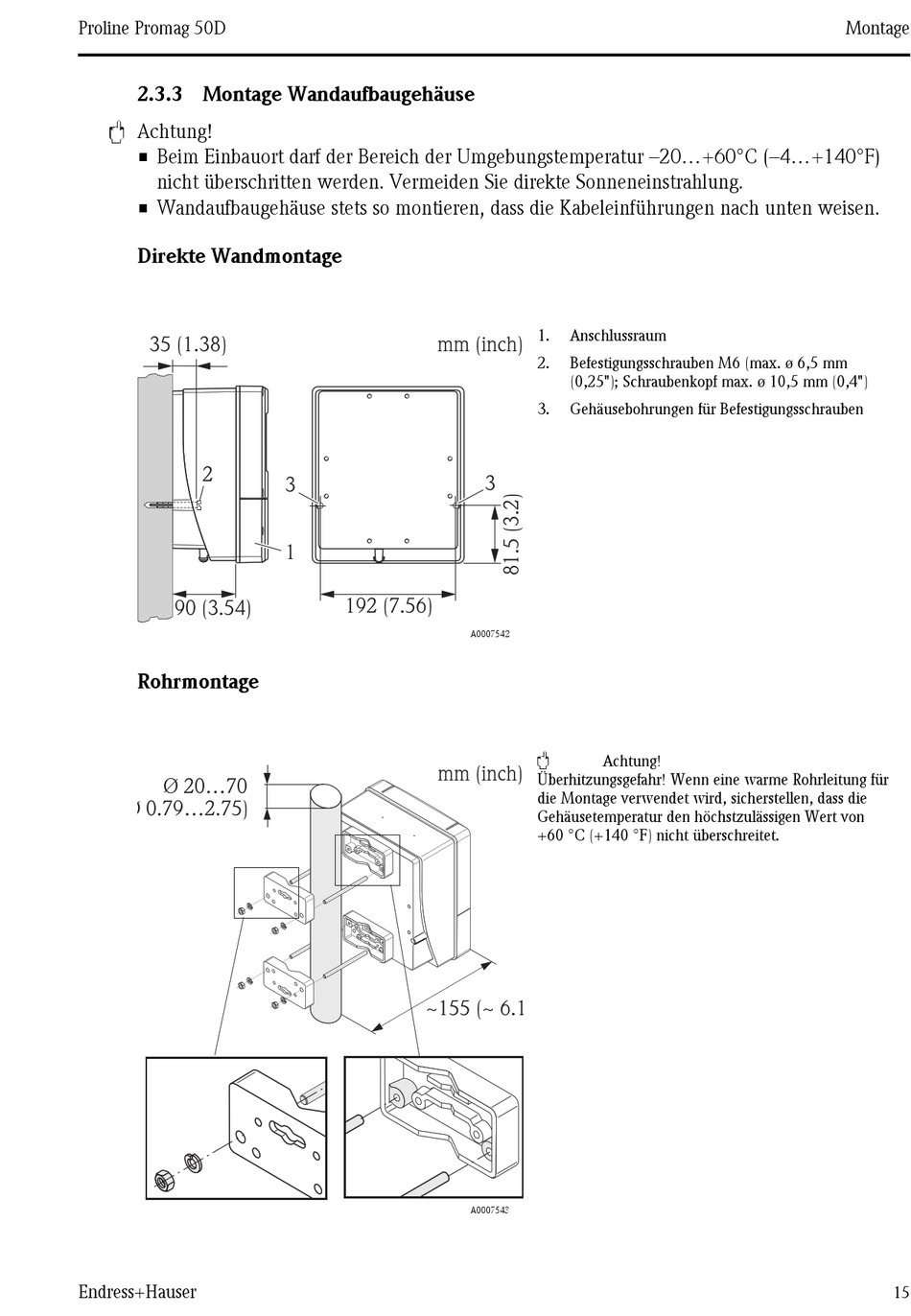

2.3.3 Montage Wandaufbaugehäuse
"
Achtung!
• Beim Einbauort darf der Bereich der Umgebungstemperatur –20...+60°C (–4...+140°F)
nicht überschritten werden. Vermeiden Sie direkte Sonneneinstrahlung.
• Wandaufbaugehäuse stets so montieren, dass die Kabeleinführungen nach unten weisen.
Direkte Wandmontage
35 (1.38)
2
90 (3.54)
Rohrmontage
Ø 20...70
Ø 0.79...2.75)
Endress+Hauser
mm (inch)
3
1
192 (7.56)
mm (inch)
~
155 (
1.
Anschlussraum
2.
Befestigungsschrauben M6 (max. ø 6,5 mm
(0,25"); Schraubenkopf max. ø 10,5 mm (0,4")
3.
Gehäusebohrungen für Befestigungsschrauben
3
A0007542
"
Achtung!
Überhitzungsgefahr! Wenn eine warme Rohrleitung für
die Montage verwendet wird, sicherstellen, dass die
Gehäusetemperatur den höchstzulässigen Wert von
+60 °C (+140 °F) nicht überschreitet.
~ 6.1
A0007543
Montage
15
