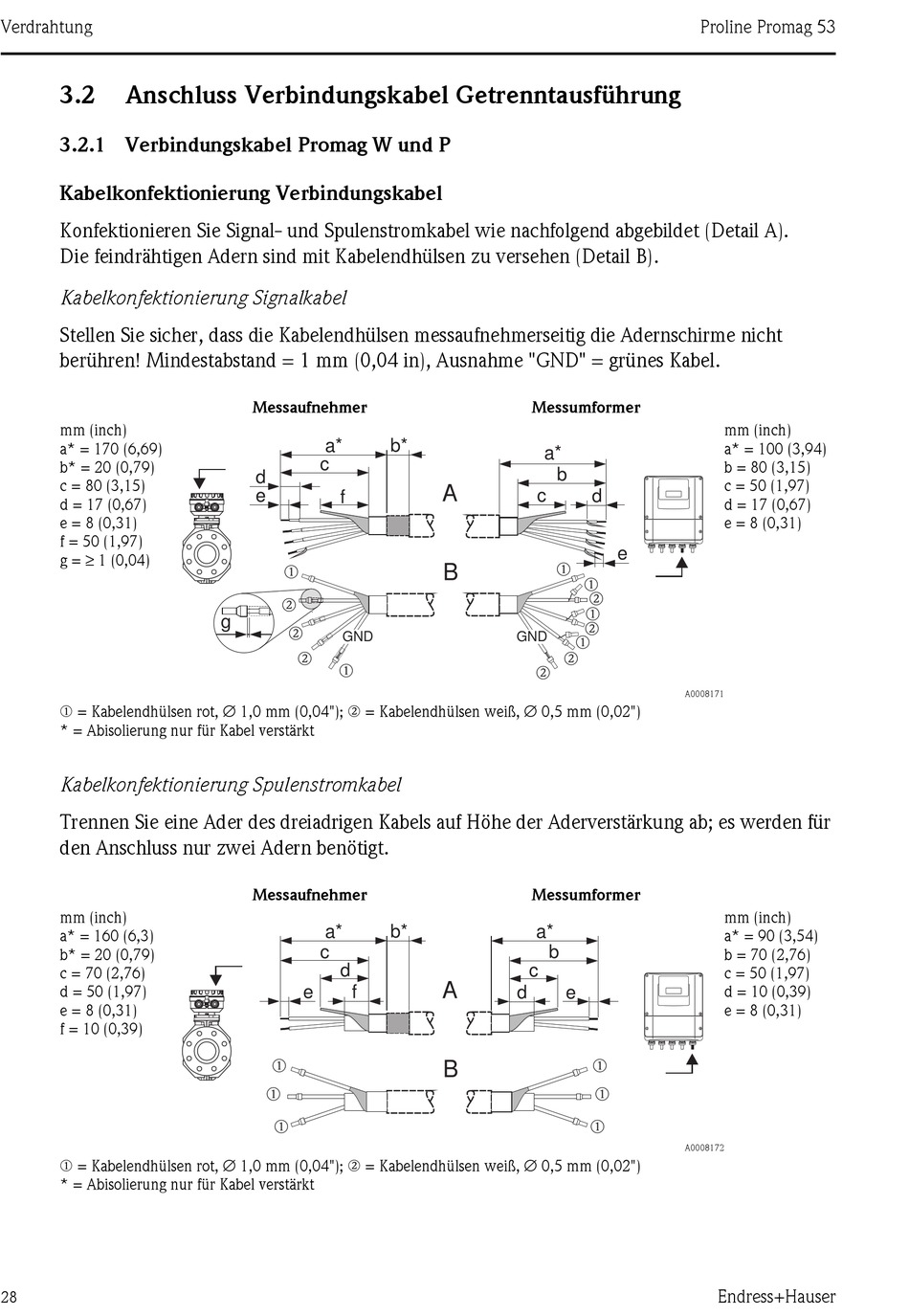

Verdrahtung
3.2 Anschluss Verbindungskabel Getrenntausführung

3.2.1 Verbindungskabel Promag W und P

Kabelkonfektionierung Verbindungskabel
Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A).
Die feindrähtigen Adern sind mit Kabelendhülsen zu versehen (Detail B).
Kabelkonfektionierung Signalkabel
Stellen Sie sicher, dass die Kabelendhülsen messaufnehmerseitig die Adernschirme nicht
berühren! Mindestabstand = 1 mm (0,04 in), Ausnahme "GND" = grünes Kabel.
mm (inch)
a* = 170 (6,69)
b* = 20 (0,79)
c = 80 (3,15)
d = 17 (0,67)
e = 8 (0,31)
f = 50 (1,97)
g = ≥ 1 (0,04)
m = Kabelendhülsen rot, ∅ 1,0 mm (0,04"); n = Kabelendhülsen weiß, ∅ 0,5 mm (0,02")
* = Abisolierung nur für Kabel verstärkt

Kabelkonfektionierung Spulenstromkabel

Trennen Sie eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung ab; es werden für
den Anschluss nur zwei Adern benötigt.
mm (inch)
a* = 160 (6,3)
b* = 20 (0,79)
c = 70 (2,76)
d = 50 (1,97)
e = 8 (0,31)
f = 10 (0,39)
m = Kabelendhülsen rot, ∅ 1,0 mm (0,04"); n = Kabelendhülsen weiß, ∅ 0,5 mm (0,02")
* = Abisolierung nur für Kabel verstärkt
28
Messaufnehmer
a* b*
c
d
e
f
m
n
g
n
GND
n
m
Messaufnehmer
a* b*
c
d
e f
m
m
m
Messumformer
a*
b
A
c d
m
B
m
n
m
n
GND m
n
n
Messumformer
a*
b
c
A
d e
m
B
m
m
Proline Promag 53
mm (inch)
a* = 100 (3,94)
b = 80 (3,15)
c = 50 (1,97)
d = 17 (0,67)
e = 8 (0,31)
e
A0008171
mm (inch)
a* = 90 (3,54)
b = 70 (2,76)
c = 50 (1,97)
d = 10 (0,39)
e = 8 (0,31)
A0008172
