Proline Promag D 400

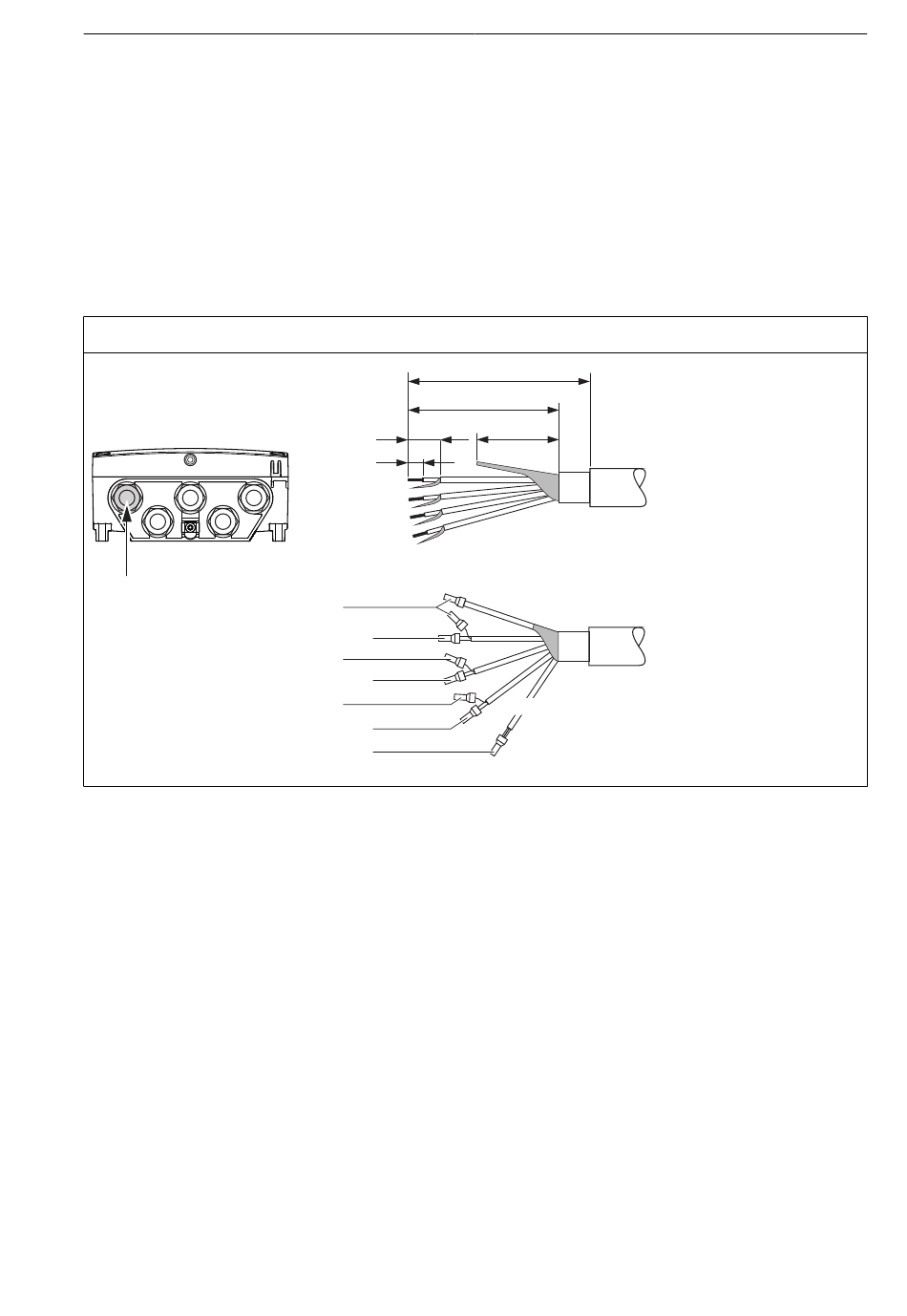

7.1.5 Verbindungskabel Getrenntausführung vorbereiten
Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten:
• Beim Elektrodenkabel: Sicherstellen, dass die Aderendhülsen messaufnehmerseitig die Ader-
schirme nicht berühren. Mindestabstand = 1 mm (Ausnahme: grünes Kabel "GND")
• Beim Spulenstromkabel: 1 Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung abtren-
nen. Nur zwei Adern werden für den Anschluss benötigt.
• Die feindrahtigen Adern mit Aderendhülsen versehen.
Messumformer
Elektrodenkabel
mm (inch)
Endress+Hauser
100 (3.94)*
80 (3.15)
50 (1.97)
17 (0.67)
8 (0.31)
1
2
1
2
1
2
2
A
B
GND
Elektrischer Anschluss
A0017404
