Bedienen
LED Status:
grün
Messung
2V/Div
möglich

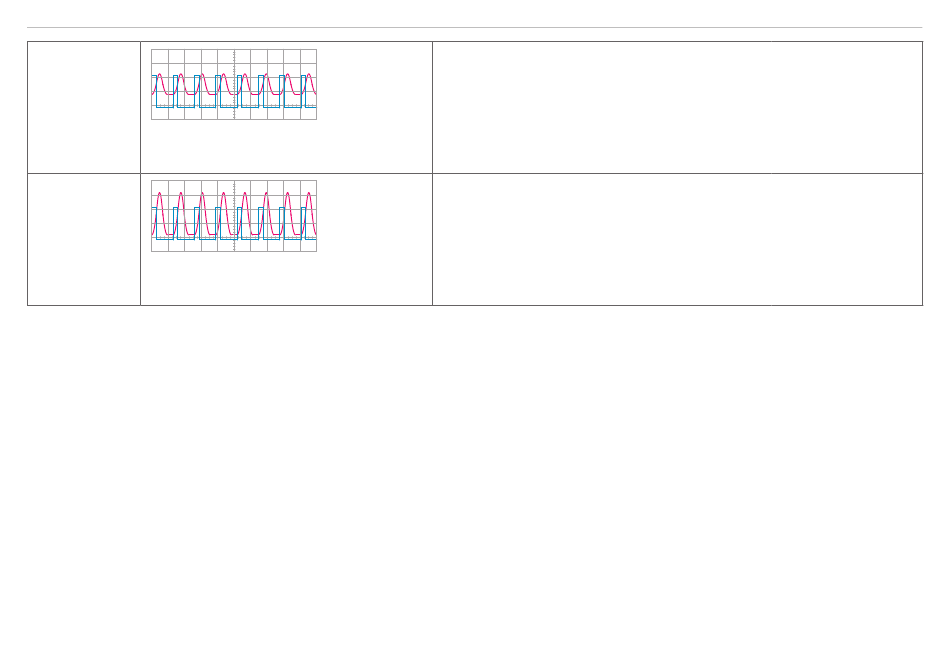

Abb. 20 Screenshot Oszilloskop;
mittlerer Abstand, hohe Empfindlichkeit
LED Status:
grün
Messung
2V/Div
möglich
Abb. 21 Screenshot Oszilloskop;
geringer Abstand, geringe Empfindlichkeit
Das Signal RAW SIGNAL, wird ausschließlich für die Sensormontage benutzt. Signalbereich: 0 ... 5 V.
capaNCDT CST6110
TTL
RAW SIGNAL
TTL
RAW SIGNAL
Pulse werden in gleichmäßigen zeitlichen Abständen detektiert. Korrek-
te Signalumwandlung des RAW-Signals in digitale Pulse ohne Störun-
gen oder Pulsausfälle.
Signale am Oszilloskop nach Abstandsverminderung zwischen Sensor
und Messobjekt ohne Empfindlichkeitsveränderung.
