Bedienen
5.3
Messobjektteiler

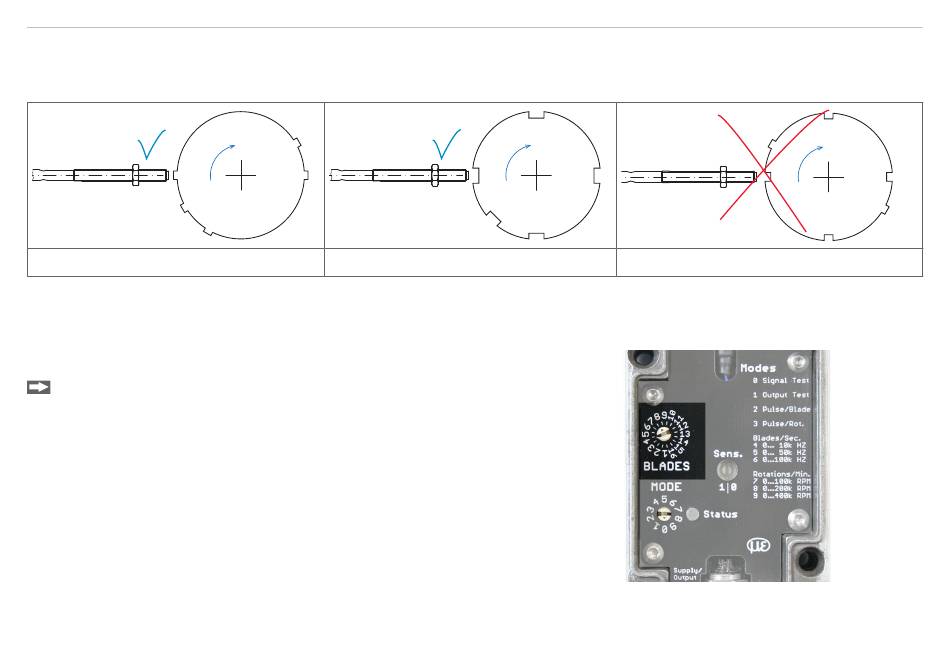

Die Einstellung des Messobjektteilers mit dem Schalter BLADES liefert dem Controller die Information über die Beschaffenheit des
Messobjektes. Dabei ist es unerheblich, ob Sie gegen Stege oder Nuten messen.
Messung gegen Stege: möglich
Der Controller wertet die vom Sensor gelieferten Impulse aus. Für die Betriebsarten Drehzahlmessung (MODE 7, 8, 9) und
TTL-Impuls pro Umdrehung (MODE 3), muss dem Controller bekannt sein, wie viele Stege oder Nuten sich auf dem Messobjekt
befinden. Für die Betriebsarten Signalüberprüfung und Testbetrieb muss ebenfalls der Messobjektteiler definiert sein.
Der Controller kann Messobjekte bis maximal 16 Stege oder Nuten auswerten.
Geben Sie die Anzahl der Stege oder Nuten Ihres Messobjektes vor. Verwenden
Sie dazu den Schalter BLADES am Controller, siehe
capaNCDT CST6110
Messung gegen Nuten: möglich
Abb.
11.
Messung gegen Stege/Nuten: nicht möglich
Abb. 11 Drehschalter BLADES,
eingestellt auf 8 Stege oder Nuten
Seite 18
