Montage
4.4.3
Rohsignal
Über das RAW SIGNAL stellt der Controller eine Analogspannung von 0 ... 5 V zur Justage des Sensors bereit, siehe Kap. 5.4.
Lastwiderstand > 5 kOhm.
MBA
2V/Div
TTL
RAW SIGNAL

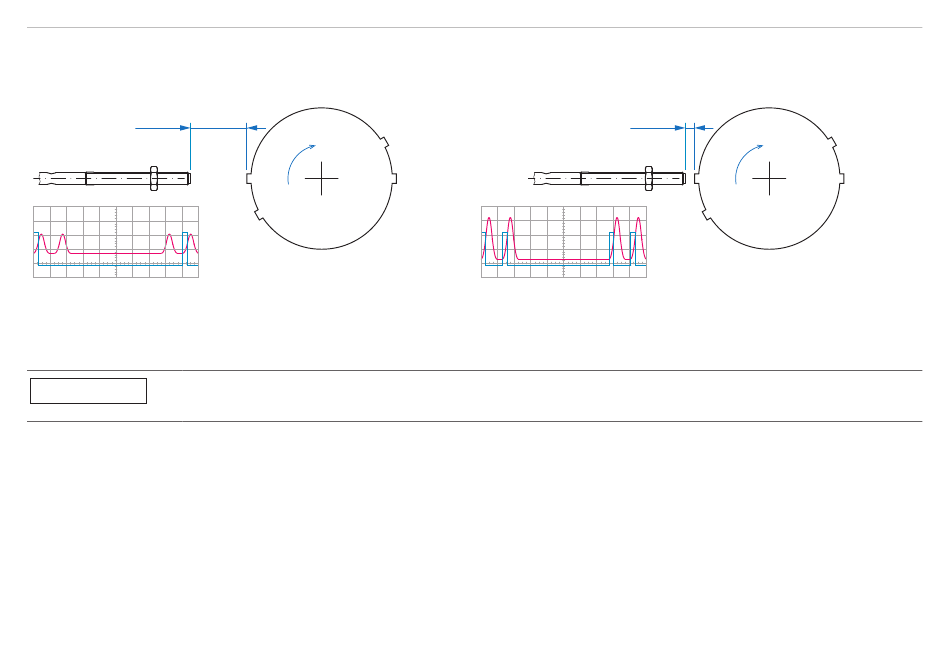

Abb. 7 Abstand Sensor und Messobjekt (Steg) zu groß
Das System detektiert Stege und Nuten.
Die Sensorstirn darf das Messobjekt/Steg nicht berühren!
HINWEIS
> Beschädigung oder Zerstörung des Sensors
i
Die Schwingungen einer sich drehenden, mechanischen Welle führen zu geringfügig größeren Abständen zwischen Sensor und
Messobjekt. Damit das RAW-Signal über den gesamten Messbereich sicher ausgewertet werden kann, benötigt die Signalum-
wandlung einen ausreichenden Puffer in den Schaltschwellen. Dies erzielen Sie mit einem optimalen Abstand zwischen Sensor
und Messobjekt oder einer Erhöhung der Empfindlichkeit des Controllers.
capaNCDT CST6110
MBA
2V/Div
TTL
RAW SIGNAL
Abb. 8 Abstand Sensor und Messobjekt (Steg) in Ordnung
Seite 15
