Best Practices WideTEK 36ART Seite 18 von 26
8.2. Artefakte Scannen von dünnen Objekten
Solange die Oberfläche des Objekts in der Nähe der Laser glatt ist, kommt es zu keinen Artefakten.
Wenn ein anderes Objekt auf dem zu scannenden Objekt liegt und von einem auf Auto Focus
eingestellten Laser erfasst wird, geht der Laser davon aus, dass die Oberfläche näher ist und
korrigiert die Auflösung, was eine Verzerrung verursacht.
Dickeres Objekt unter Laser
Laser
Größenverzerrung durch
Abstandsänderung zur
Münze
Keine Verzerrung

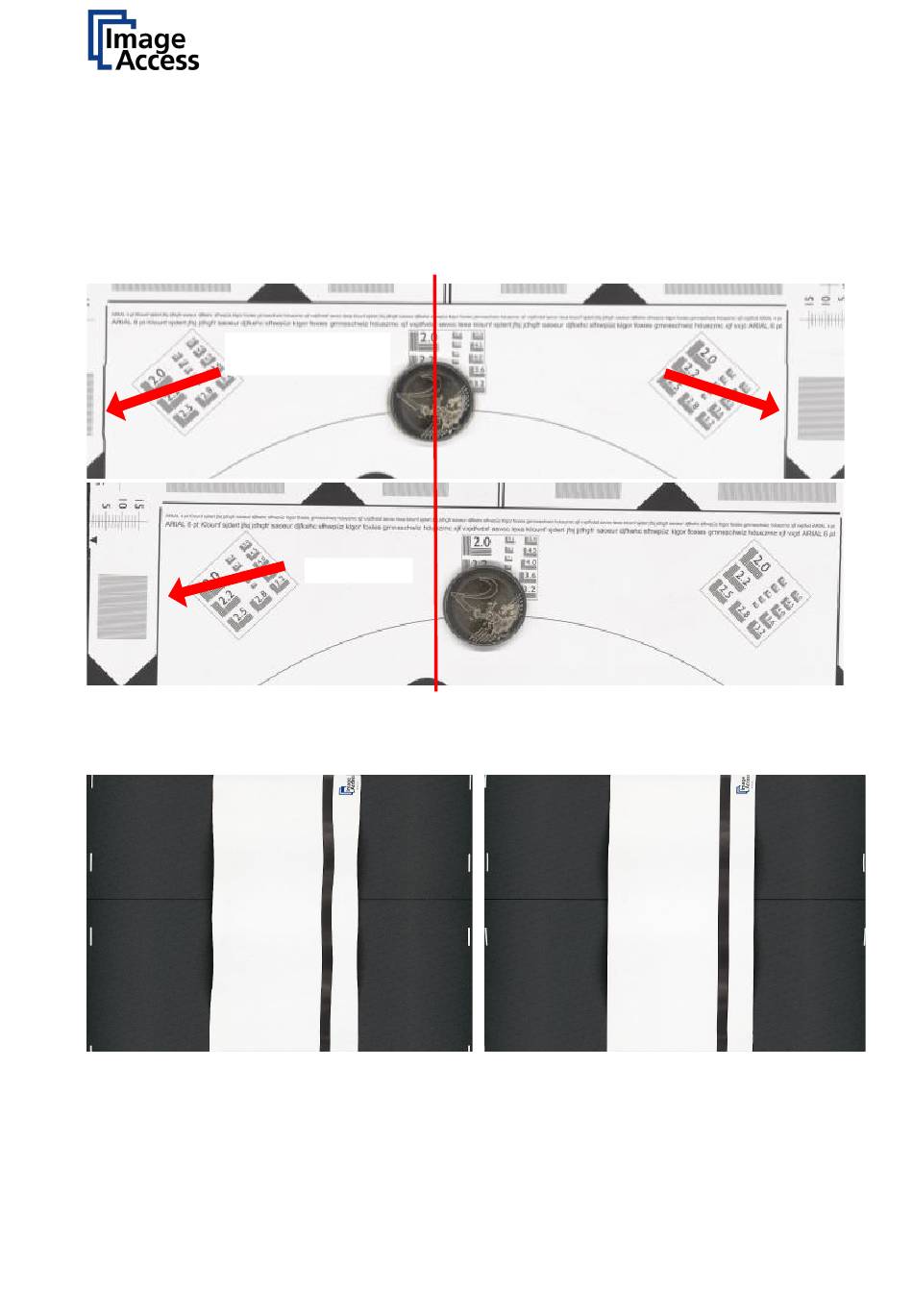

Abb. 17 Artefakt, verursacht durch ein Objekt unter dem Laser

Gewellte Objekte
Das weiße Referenztarget wurde in Wellen auf den Scantisch gelegt. Damit soll der Unterschied
zwischen Fixed Focus und Auto Focus verdeutlicht werden. Bei Fixed Focus sind die Wellen sichtbar
Abb. 19 Gewelltes Testtarget mit Fixed Focus gescannt Abb. 18 Gewelltes Testtarget mit Auto Focus gescannt
und die Markierungen an den Rändern des Scanbereichs sind gerade, da keine Fokus- und
Geometrieanpassung durchgeführt wird. Bei Auto Focus wird die geometrische Justierung
durchgeführt, die das Messobjekt begradigt, aber die Randmarkierungen schräg stehen lässt.
