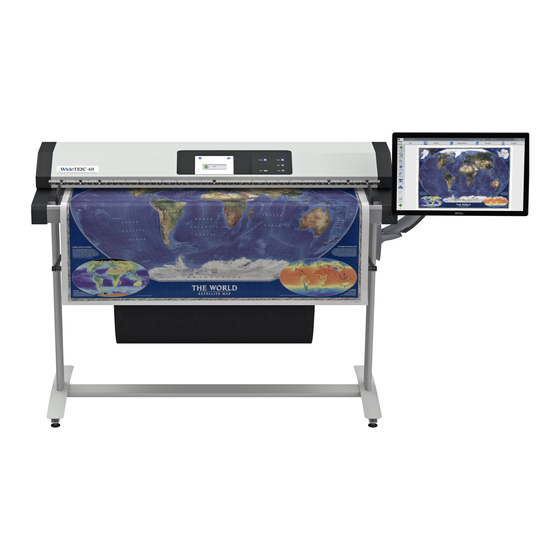

Image Access 36 Anleitung

Format color scanner widetek
Vorschau ausblenden Andere Handbücher für 36:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

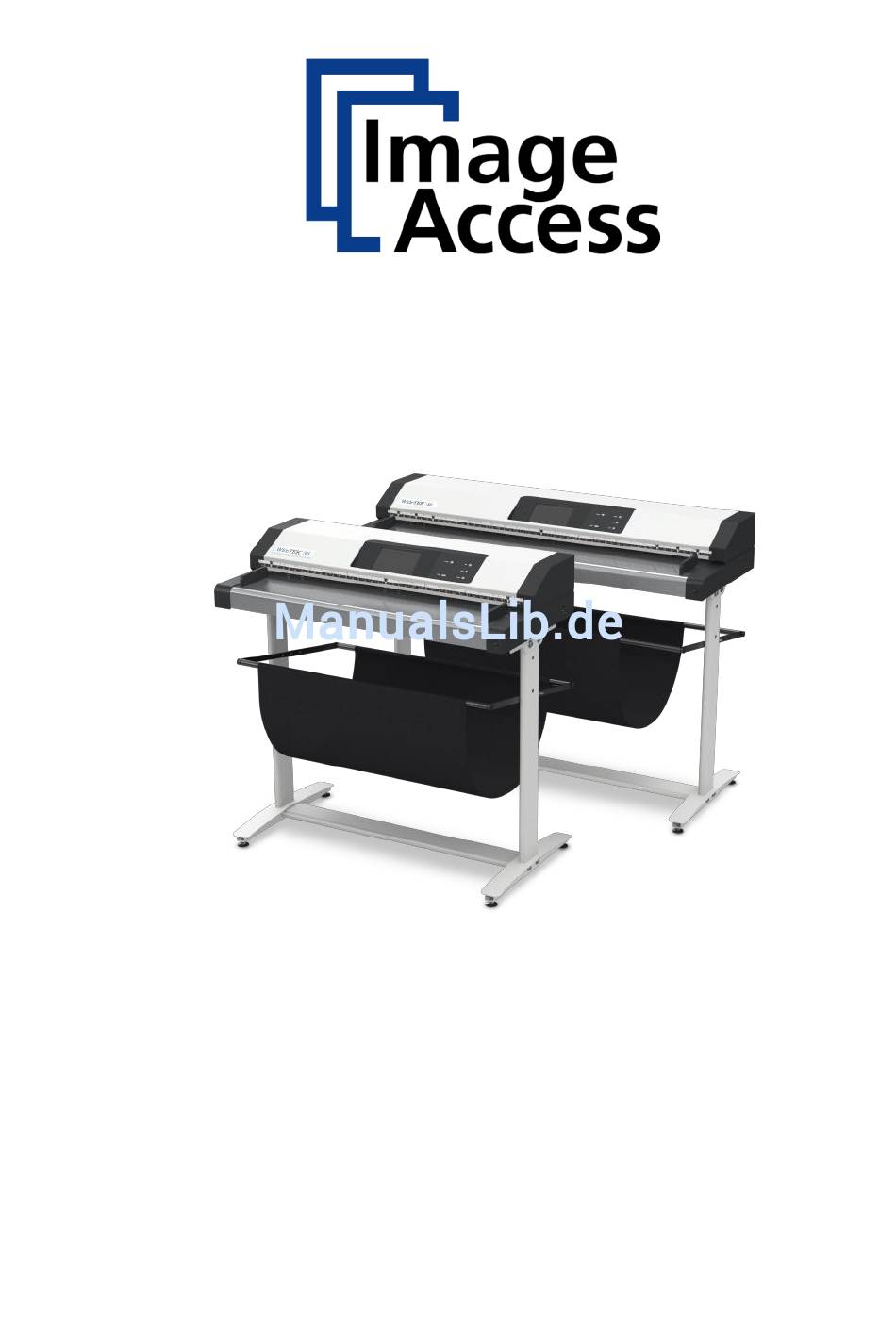

WideTEK® 36/44/48
Setup-Anleitung
deutsch
01/2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Image Access 36

Inhaltszusammenfassung für Image Access 36

  • Seite 1 WideTEK® 36/44/48 Setup-Anleitung deutsch 01/2017...

  • Seite 2: Inhaltsverzeichnis

    Gestaltungsmerkmale von Warnhinweisen ........... 10 Gestaltungsmerkmale von Hinweisen auf Sachschäden ....... 10 Beschreibung ..................11 Aufgabe und Funktion ................11 Übersicht Scanner WT 36 ..............11 Übersicht Scanner WT 44 ..............12 Übersicht Scanner WT 48 ..............13 Übersicht Rückseite ................14 Übersicht Bildschirmseite für das Setup-Menü...
  • Seite 3 Test Suite durchführen ................64 Touchscreen Test ................... 69 Technische Daten ..................71 Scanner Spezifikation WideTEK® 36/44/48 ........... 71 Umgebungsbedingungen ..............74 Elektrische Daten ................... 74 Dokumentenspezifikation ..............75 Abmessungen und Gewicht WideTEK® 36 ..........75 Abmessungen und Gewicht WideTEK® 44/48 ........76...

  • Seite 4: Hinweise Zur Anleitung Und Zum Hersteller

    Hinweise zur Anleitung und zum Hersteller Hinweise zur Anleitung und zum Hersteller Diese Anleitung hilft Ihnen beim sicheren Vorbereiten und Durchführen des Setups für die Großformatscanner WideTEK® 36/44/48. Die Großformatscanner WideTEK® 36/44/48 werden im Folgenden kurz „Scanner" genannt. Die Starttaste wird in dieser Anleitung "Power-Taste" genannt.

  • Seite 5: Gestaltungsmerkmale Im Text

    Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale im Text Verschiedene Elemente dieser Anleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie die folgenden Elemente leicht unterscheiden: normaler Text SCHALTFLÄCHEN DER BILDSCHIRMSEITE "Menübezeichnungen"  Handlungsschritte  Aufzählung der ersten Ebene Querverweise Tipps enthalten zusätzliche Informationen, wie besondere Angaben zum Vorbereiten und Ausführen des Setups.

  • Seite 6: Mitgeltende Unterlagen

    42281 Wuppertal Tel.: +49-202-27058-0 E-Mail: dokumentation@imageaccess.de Internetadresse: www.imageaccess.de Technischer Support Den technischen Support der Image Access GmbH erreichen Sie unter der folgenden E-Mail-Adresse: support@imageaccess.de. Kontaktdaten des Herstellers in den USA Image Access LP 745 Duffy Drive, Unit D Crystal Lake IL 60014 Tel.: +1-779-220-4662...

  • Seite 7: Sicherheit

    Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Scanner dient zum Scannen von Bildern und Dokumenten aller Arten. Die Dokumente müssen den Eigenschaften gemäß den technischen Daten entsprechen. Der Scanner ist für den Einsatz in geschlossenen Räumen im gewerblichen Bereich vorgesehen. Zum bestimmungsgemäßen Gebrauch gehört auch das Lesen und Verstehen dieser Anleitung sowie das Beachten und Befolgen aller Angaben in dieser Anleitung, insbesondere der Sicherheitshinweise.

  • Seite 8: Sachschäden Oder Funktionsstörungen Vermeiden

     Benutzen Sie den Scanner nicht, wenn dieser sichtbar beschädigt ist. Ziehen Sie in diesem Fall den Netzstecker aus der Netzsteckdose. Setzen Sie sich mit dem technischen Support der Image Access GmbH in Verbindung, siehe Abschnitt Technischer Support ab Seite 6.

  • Seite 9: Verantwortung Des Betreibers

    Sicherheit  Stellen Sie sicher, dass die Dicke der zu scannenden Vorlage 2,5 mm nicht überschreitet.  Verwenden Sie keine Reinigungsmittel, die scheuernde Zusätze, Lösungsmittel oder Säuren enthalten. Verwenden Sie ein angefeuchtetes Tuch aus Mikrofaser.  Betätigen Sie den Touchscreen nur mit dem Finger. Andere Gegenstände können den Touchscreen beschädigen.

  • Seite 10: Gestaltungsmerkmale Von Warnhinweisen

    Sicherheit Gestaltungsmerkmale von Warnhinweisen In dieser Anleitung finden Sie folgende Warnhinweise: WARNUNG Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die möglicherweise zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann.

  • Seite 11: Beschreibung

    Der Scanner dient zum Scannen von Bildern und Dokumenten aller Arten. Die Dokumente müssen den Eigenschaften gemäß den technischen Daten entsprechen. Der Scanner ist für den Einsatz in geschlossenen Räumen im gewerblichen Bereich vorgesehen. Übersicht Scanner WT 36 Benennung Dokumenttransport Touchscreen...

  • Seite 12: Übersicht Scanner Wt 44

    Beschreibung Übersicht Scanner WT 44 Benennung Dokumenttransport Touchscreen Power-Taste Hauptschalter Transporthilfen Scanner WT 44 kann durch eine Software-Option zu einem WT 48 erweitert werden.

  • Seite 13: Übersicht Scanner Wt 48

    Beschreibung Übersicht Scanner WT 48 Benennung Dokumenttransport Touchscreen Power-Taste Hauptschalter Transporthilfen...

  • Seite 14: Übersicht Rückseite

    Beschreibung Übersicht Rückseite Die folgende Abbildung zeigt die Rückseite des Modells WideTEK® 36. Benennung USB-Anschlussbuchse Netzwerkanschlussbuchse HDMI-Anschlussbuchse Anschlussbuchse 24 V DC für externes Netzteil Anschlussbuchse für Fußschalter Anschlussbuchse für Recovery Key...

  • Seite 15: Übersicht Bildschirmseite Für Das Setup-Menü

    Beschreibung Übersicht Bildschirmseite für das Setup-Menü Benennung Schaltflächen und Parameter Anzeige der Menübezeichnung Anzeige der Onlinehilfe Schaltfläche zum Verlassen des Setup-Menüs zum Startbild Schaltfläche für Dokument vorfahren Schaltfläche für Dokument zurückfahren Anzeige der Firmware-Version Anzeige der IP-Adresse Anzeige der Seriennummer Anzeige der Online-Hilfe ist nur verfügbar, wenn am Scanner ein zweiter Touchscreen angeschlossen ist.

  • Seite 16: Typenschild

    Beschreibung Typenschild Das Typenschild ist auf der Rückseite des Scanners angebracht. Die folgende Abbildung zeigt das Typenschild des Modells WideTEK® 36.
  • Seite 17 Beschreibung Die folgende Abbildung zeigt das Typenschild des Modells WideTEK®44.
  • Seite 18 Beschreibung Die folgende Abbildung zeigt das Typenschild des Modells WideTEK®48.

  • Seite 19: Setup Vorbereiten

    Setup vorbereiten Setup vorbereiten Spannungsversorgung anschließen WARNUNG Gefahr eines elektrischen Schlags durch falschen Anschluss.  Stellen Sie sicher, dass die für den Anschluss vorgesehene Netzsteckdose vorschriftsmäßig geerdet ist.  Stellen Sie sicher, dass die für den Anschluss vorgesehene Netzsteckdose für die Anschlusswerte des Scanners abgesichert ist.

  • Seite 20: Netzwerkverbindung Herstellen

    Setup vorbereiten Netzwerkverbindung herstellen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen. Knochenbrüche, Prellungen und Quetschungen können die Folge sein.  Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Um die Netzwerkverbindung herzustellen, gehen Sie wie folgt vor: ...

  • Seite 21: Optionalen Fußschalter Anschließen

    Setup vorbereiten Optionalen Fußschalter anschließen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen. Knochenbrüche, Prellungen und Quetschungen können die Folge sein.  Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Um einen optionalen Fußschalter anzuschließen, gehen Sie wie folgt vor: ...
  • Seite 22 Setup vorbereiten Um einen optionalen Touchscreen anzuschließen, gehen Sie wie folgt vor:  Schließen Sie den HDMI-Stecker des Touchscreens an die HDMI- Anschlussbuchse auf der Rückseite des Scanners an.  Schließen Sie den USB-Stecker des Touchscreens an die USB- Anschlussbuchse auf der Rückseite des Scanners an.

  • Seite 23: Scanner Einschalten

    Setup vorbereiten Scanner einschalten Um den Scanner einzuschalten, gehen Sie wie folgt vor:  Drücken Sie den HAUPTSCHALTER (1) in die Stellung "I". Die folgende Abbildung zeigt das Modell WideTEK®36. Der Scanner ist im Stand-by-Betrieb. Die Power-Taste leuchtet rot.
  • Seite 24 Setup vorbereiten Um den Scanner aus dem Stand-by-Betrieb zu starten, gehen Sie wie folgt vor:  Drücken Sie die rot leuchtende Power-Taste. Die Power-Taste leuchtet blau. Der Scanner führt einen Systemtest durch. Nach einer kurzen Wartezeit wird die Bildschirmseite "Startbild" auf Englisch angezeigt.

  • Seite 25: Scanner Ausschalten

    Setup vorbereiten Scanner ausschalten Um den Scanner nach dem Durchführen des Setups in den Stand-by- Betrieb zu schalten, gehen Sie wie folgt vor:  Tippen Sie auf der Bildschirmseite "Startbild" auf AUSSCHALTEN (1).  Bestätigen Sie mit JA. Der Scanner fährt herunter. Dieser Vorgang kann bis zu ca. 40 Sek. dauern. Die Power-Taste leuchtet rot.
  • Seite 26 Um den Scanner für eine längere Zeit auszuschalten, gehen Sie wie folgt vor:  Stellen Sie sicher, dass der Scanner im Stand-by-Betrieb ist. Die Power-Taste leuchtet rot.  Drücken Sie den HAUPTSCHALTER (1) in die Stellung "0". Die folgende Abbildung zeigt das Modell WideTEK®36.

  • Seite 27: Setup Durchführen

    Setup durchführen Setup durchführen Menüsprache ändern Um die Menüsprache zu ändern, gehen Sie wie folgt vor:  Tippen Sie auf die Schaltfläche SPRACHE (1).
  • Seite 28 Setup durchführen Ein Fenster zum Auswählen der Sprache wird angezeigt.  Um weitere Sprachen anzuzeigen, schieben Sie den Scrollbalken (1) nach unten.  Tippen Sie auf die gewünschte Sprache. Das Fenster zum Auswählen der Sprache wird geschlossen. Die Bildschirmseite "Startbild" wird angezeigt.

  • Seite 29: Setup-Menü Aktivieren

    Setup durchführen Setup-Menü aktivieren Um das Setup-Menü zu aktivieren, müssen Sie sich anmelden. Gehen Sie dazu wie folgt vor:  Tippen Sie auf das ZAHNRADSYMBOL (1).
  • Seite 30 Setup durchführen Das Login-Fenster wird angezeigt.  Geben Sie im Login-Fenster die Anmeldedaten ein.  Tippen Sie hierzu mit dem Finger auf das entsprechende Eingabefeld. Die Bildschirmtastatur wird angezeigt.  Geben Sie in den Eingabefeldern "Benutzername" (1) und "Passwort" (2) jeweils "Poweruser"...
  • Seite 31 Setup durchführen  Um die Anmeldung abzuschließen, tippen Sie auf OK (1).
  • Seite 32 Setup durchführen Die Bildschirmseite "Setup-Menü" wird angezeigt. Weißabgleich: Anzeige des Untermenüs "Weißabgleich" Test Suite: Anzeige des Untermenüs "Test Suite" IP-Adresse: Anzeige des Untermenüs "IP-Adresse" Benutzereinstellungen: Anzeige des Untermenüs "Benutzereinstellungen" Zeit und Datum: Anzeige des Untermenüs "Zeit und Datum" Touchscreen Test: Anzeige des Untermenüs "Touchscreen Test"...

  • Seite 33: Weißabgleich Durchführen

    Setup durchführen Weißabgleich durchführen  Tippen Sie auf der Bildschirmseite "Setup-Menü" auf WEISSABGLEICH (1).
  • Seite 34 Weißabgleichdaten löschen löschen: Der Weißabgleich dient dazu, die Qualität der Scanergebnisse sicherzustellen. Mithilfe einer Testvorlage kann der Weißabgleich durchgeführt werden. Die Testvorlagen sind wie folgt gekennzeichnet:  WT36C-Z-01-A für WideTEK® 36  WT48-WA-01-A für WideTEK® 44  WT48-WA-01-A für WideTEK® 48.
  • Seite 35 Transporthilfen. Um die Transporthilfen zu entfernen, gehen Sie wie folgt vor:  Heben Sie die Transporthilfen (1) etwa um 5 mm an (1.).  Ziehen Sie die Transporthilfen (1) nach innen (2.). Die folgende Abbildung zeigt das Modell WideTEK® 36.
  • Seite 36 Setup durchführen ACHTUNG! Beeinträchtigung der Scanqualität durch das Verwenden einer nicht einwandfreien Testvorlage für den Weißabgleich.  Stellen Sie sicher, dass die Testvorlage frei von Knicken, Verfärbungen, Rissen oder sonstigen Beschädigungen ist.  Lagern Sie die Testvorlage für den Weißabgleich an einem vor Tageslicht geschützten Ort.
  • Seite 37 Setup durchführen  Tippen Sie auf KALIBRIERUNG (1).
  • Seite 38 Setup durchführen  Tippen Sie auf NÄCHSTER SCHRITT (1).
  • Seite 39 Setup durchführen Der Weißabgleich startet und die Kalibrierung wird durchgeführt. Während des Weißabgleichs wird ein rotierendes Symbol angezeigt. Die Testvorlage wird im Dokumenttransport vor und zurück transportiert. Der gesamte Weißabgleich dauert ca. 50 Sekunden. Anschließend wird das Weißabgleichergebnis wie exemplarisch unten abgebildet angezeigt.
  • Seite 40 Setup durchführen  Um den Weißabgleich erneut durchzuführen, tippen Sie auf NEUE WERTE (2).  Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1).  Um zur Bildschirmseite "Startbild" zurückzukehren, tippen Sie auf EXIT (3).
  • Seite 41 Setup durchführen  Um die gespeicherten Daten des Weißabgleichs zu löschen, tippen Sie auf WEISSABGLEICHSDATEN LÖSCHEN (2).  Nach dem Löschen der gespeicherten Daten führen Sie den Weißabgleich wie beschrieben erneut durch.  Wenn sich bei der Durchführung des Weißabgleichs Probleme ergeben sollten, kontaktieren Sie umgehend den technischen Support der Image Access GmbH, siehe Abschnitt Technischer Support ab Seite 6.

  • Seite 42: Ip-Adressen Vergeben

    Setup durchführen IP-Adressen vergeben IP-Adresse manuell vergeben Um eine IP-Adresse manuell zu vergeben, gehen Sie wie folgt vor:  Tippen Sie auf der Bildschirmseite "Setup-Menü" auf IP-ADRESSE (1).
  • Seite 43 Setup durchführen Die Bildschirmseite "IP-Adresse" wird angezeigt. Netzwerkeinstellungen Die vorgenommenen Netzwerkeinstellungen setzen: übernehmen Auf Auslieferzustand Die Werkseinstellungen wieder herstellen rücksetzen: IP-Adresse: Eingabefeld für die IP-Adresse Subnetzmaske: Eingabefeld für die Daten der Subnetzmaske Gateway: Eingabefeld für die Gateway-Daten IP-Adresse manuell oder automatisch zuweisen Konfigurationsmethode Eingabe/DHCP: Drahtloses Netzwerk...
  • Seite 44 Setup durchführen  Tippen Sie auf das Feld "IP-Adresse" (1).
  • Seite 45 Setup durchführen Das Fenster "IP Adresse" wird angezeigt.  Geben Sie die IP-Adresse (1) ein.
  • Seite 46 Setup durchführen  Um eine Ziffer zu löschen, positionieren Sie den Cursor rechts hinter der Ziffer und tippen Sie auf DEL (1).
  • Seite 47 Setup durchführen Die Pfeiltasten links (1) und rechts (2) neben der Ziffer "0" bewegen den Cursor innerhalb der gewählten Zeile.  Um die Eingabe abzuschließen, tippen Sie auf OK (3).  Nehmen Sie die Einstellungen für Gateway und Subnetzmaske analog vor.
  • Seite 48 Setup durchführen  Zum Speichern der vorgenommenen Netzwerkeinstellungen tippen Sie auf NETZWERKEINSTELLUNGEN SETZEN (2).  Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1).  Um zur Bildschirmseite "Startbild" zurückzukehren, tippen Sie auf EXIT (3).
  • Seite 49 Setup durchführen IP-Adresse automatisch vergeben Um eine IP-Adresse automatisch zu vergeben, gehen Sie wie folgt vor:  Tippen Sie auf der Bildschirmseite "Setup-Menü" auf IP-ADRESSE (1).
  • Seite 50 Setup durchführen  Wählen Sie im Auswahlmenü "IP Konfigurationsmethode" den Eintrag "DHCP" (3) aus.  Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1).  Um zur Bildschirmseite "Startbild" zurückzukehren, tippen Sie auf EXIT (2).

  • Seite 51: Benutzereinstellungen Vornehmen

    Setup durchführen Benutzereinstellungen vornehmen  Tippen Sie auf der Bildschirmseite "Setup-Menü" auf BENUTZEREINSTELLUNGEN (1).
  • Seite 52 Setup durchführen Die Bildschirmseite "Benutzereinstellungen" wird angezeigt. GUI Auswahl das Untermenü zum Einstellen der Applikationen konfigurieren: im Startbild aufrufen Standard: die Standard-Einstellungen des Scanners wieder herstellen Sprache: Sprache wählen Display Standby die Zeit der Inaktivität definieren, bis ein nach: optionaler externer Monitor und der Touchscreen in den Standby-Betrieb wechseln Bildschirmschoner die Zeit der Inaktivität definieren, bis der...
  • Seite 53 Setup durchführen Sprache wählen Um die Sprache zu wählen, gehen Sie wie folgt vor:  Tippen Sie auf den Auswahlpfeil des Auswahlmenüs "Sprache", um die Liste der Sprachen anzuzeigen.  Tippen Sie auf die gewünschte Sprache (2).  Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1).
  • Seite 54 Setup durchführen Stand-by-Zeiten einstellen Um das Display-Stand-by einzustellen, gehen Sie wie folgt vor:  Tippen Sie auf den Auswahlpfeil des Auswahlmenüs.  Tippen Sie auf den gewünschten Eintrag (2).  Nehmen Sie die Einstellungen für den Bildschirmschoner und das Geräte-Stand-by analog vor. ...
  • Seite 55 Setup durchführen Lautstärke einstellen Um die Lautstärke der Systemtöne des Scanners einzustellen, gehen Sie wie folgt vor:  Schieben Sie den Lautstärkeregler (4) in die gewünschte Position. In der Einstellung "0 %" sind die Systemtöne nicht zu hören. In der Einstellung "100 %"...
  • Seite 56 Setup durchführen GUI Auswahl konfigurieren  Tippen Sie auf der Bildschirmseite "Benutzereinstellungen" auf GUI AUSWAHL KONFIGURIEREN (1).
  • Seite 57 Setup durchführen Die Bildschirmseite "GUI Auswahl konfigurieren" wird angezeigt. In diesem Untermenü werden die Applikationen "EasyScan" und "ScanWizard", die standardmäßig zur Auswahl stehen, angezeigt. Wenn Sie nur eine der Applikationen nach dem Systemstart angezeigt bekommen möchten, gehen Sie wie folgt vor: ...
  • Seite 58 Setup durchführen Als Standard ist der Jobmodus (Checkbox Einzelmodus erlauben deaktiviert) definiert.  Um die Applikation im Einzelmodus zu starten, aktivieren Sie die Checkbox "Einzelmodus erlauben" (2).  Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1).  Um zur Bildschirmseite "Startbild" zurückzukehren, tippen Sie auf EXIT (3).

  • Seite 59: Zeit Und Datum Einstellen

    Setup durchführen Zeit und Datum einstellen  Tippen Sie auf der Bildschirmseite "Setup-Menü" auf ZEIT und DATUM (1).
  • Seite 60 Setup durchführen Die Bildschirmseite "Zeit und Datum" wird angezeigt. Zeit eingeben: Stunden und Minuten mit Pfeiltasten eingeben Datum eingeben: einen Kalender zum Einstellen des Datums aufrufen Zeit und Datum die eingestellten Werte übernehmen setzen: Zeitzone: eine Zeitzone wählen...
  • Seite 61 Setup durchführen Um die Zeit einzustellen, gehen Sie wie folgt vor:  Tippen Sie auf das Feld "Zeit eingeben".  Um die Zeit später einzustellen, tippen Sie auf den Pfeil nach oben (2).  Um die Zeit früher einzustellen, tippen Sie auf den Pfeil nach unten (2). ...
  • Seite 62 Setup durchführen Um das Datum einzustellen, gehen Sie wie folgt vor:  Tippen Sie auf das Feld "Datum eingeben". Ein Kalender (3) wird angezeigt.  Wählen Sie im Kalender (3) das entsprechende Datum.  Um den Monat und das Jahr einzustellen, tippen Sie auf die Pfeiltasten (2, 4) oben im Kalender.
  • Seite 63 Setup durchführen  Um die Zeitzone zu wählen, tippen Sie auf den Auswahlpfeil (4). Eine Auswahlliste mit verfügbaren Zeitzonen wird angezeigt.  Wählen Sie die entsprechende Zeitzone.  Um die Zeitzone zu speichern, tippen Sie auf ZEIT UND DATUM SETZEN (2).

  • Seite 64: Test Suite Durchführen

    Setup durchführen Test Suite durchführen  Tippen Sie auf der Bildschirmseite "Setup-Menü" auf TEST SUITE (1).
  • Seite 65 Setup durchführen Die Bildschirmseite "Test Suite" wird angezeigt. Informationen zum Anzeige der aktuellen Werte für: Mainboard: Temperaturen von Board und CPU-Kernen, Lüfterdrehzahl, Boardspannungen Informationen zu Eingänge werden immer grün angezeigt den Eingängen: Informationen zu wenn der Endschalter, Fußschalter oder die Endschalter, Power-Taste betätigt wird, wechselt die Anzeige Fußschalter und...
  • Seite 66 Setup durchführen Funktion der LED-Lampen testen  Um zu prüfen, ob die LED-Lampen funktionieren, wählen Sie im Auswahlmenü "Lampe" den Eintrag "Lampe An" (3). Die LED-Lampen leuchten.  Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1).  Um zur Bildschirmseite "Startbild" zurückzukehren, tippen Sie auf EXIT (2).
  • Seite 67 Setup durchführen Funktion des optionalen Fußschalters testen  Um zu prüfen, ob das Betätigen des Fußschalters vom System erkannt wird, drücken Sie den angeschlossenen Fußschalter herunter. Das Feld "Fußschalter" (3) wird rot angezeigt. Das Betätigen des Fußschalters wird vom System erkannt. ...
  • Seite 68 Setup durchführen Funktion der Power-Taste testen  Um zu prüfen, ob das Betätigen der Power-Taste vom System erkannt wird, halten Sie die Power-Taste ein bis zwei Sekunden gedrückt. Das Feld "Starttaste" (3) wird rot angezeigt. Das Betätigen der Power-Taste wird vom System erkannt. ...

  • Seite 69: Touchscreen Test

    Setup durchführen Touchscreen Test Um die Bildschirmseite des Touchscreens auf einwandfreie Funktion bei Berührung zu prüfen, gehen Sie wie folgt vor:  Tippen Sie auf der Bildschirmseite "Setup-Menü" auf TOUCHSCREEN TEST (1).
  • Seite 70 Setup durchführen Die Bildschirmseite "Touchscreen Test" wird angezeigt.  Tippen Sie mit dem Finger auf die Bildschirmseite (2). Das Fadenkreuz muss die gleiche Position einnehmen wie der Finger.  Um den "Touchscreen Test" zu beenden, tippen Sie auf STOP TOUCHSCREEN TEST (1). Die Bildschirmseite "Startbild"...

  • Seite 71: Technische Daten

    Technische Daten Scanner Spezifikation WideTEK® 36/44/48 Optisches System WideTEK® 36 Maximale Dokumentengröße 970 mm / 38,2 Zoll Scanbreite 915 mm / 36 Zoll Scanner Auflösung 1200 × 1200 dpi (optional 9600 × 9600 dpi interpoliert) Optische Auflösung 1200 × 600 dpi Pixelgröße...
  • Seite 72 Technische Daten Optisches System WideTEK® 44 Maximale Dokumentengröße 1300 mm / 51,2 Zoll Scanbreite max. 1118 mm / 44 Zoll Scanner Auflösung 1200 × 1200 dpi (optional 9600 × 9600 dpi interpoliert) Optische Auflösung 1200 × 600 dpi Pixelgröße 9,3 × 9,3 μm Sensor Typ 4 x Tri-color CCDs, gekapselt und staubdicht...
  • Seite 73 Technische Daten Optisches System WideTEK® 48 Maximale Dokumentengröße 1270 mm / 50 Zoll Scanbreite max. 1219 mm / 48 Zoll Scanner Auflösung 1200 × 1200 dpi (optional 9600 × 9600 dpi interpoliert) Optische Auflösung 1200 × 600 dpi Pixelgröße 9,3 × 9,3 μm Sensor Typ 4 x Tri-color CCDs, gekapselt und staubdicht...

  • Seite 74: Umgebungsbedingungen

    Ausgangsspannung 24 VDC Ausgangsstrom 6,25 A ECO Standard CEC Level VI Scanner Eingangsspannung 24 V DC Stromaufnahme (abgesichert) max. 5 A Leistungsaufnahme WideTEK® 36 Ruhemodus ≤ 0,5 W Stand-by ca. 5,2 W Betriebsbereit < 50 W Scannen < 95 W...

  • Seite 75: Dokumentenspezifikation

    Dokumentendicke 2,5 mm / 0,1 Zoll max. Die maximale Dokumentenlänge hängt von der Scanauflösung und der Scanausgabe ab. Abmessungen und Gewicht WideTEK® 36 Scanner (H × B × T) 228 x 1095 x 507 mm Scanner mit Untergestell 1070 x 1095 x 507 mm (H ×...

  • Seite 76: Abmessungen Und Gewicht Widetek® 44/48

    Technische Daten Abmessungen und Gewicht WideTEK® 44/48 Scanner (H × B × T) 228 x 1425 x 507 mm Scanner mit Untergestell 1070 x 1425 x 507 mm (H × B × T) Gewicht des Scanners 53 kg Gewicht des Untergestells 20/22 kg inklusive Papierfangkorb Transportbox (H ×...
