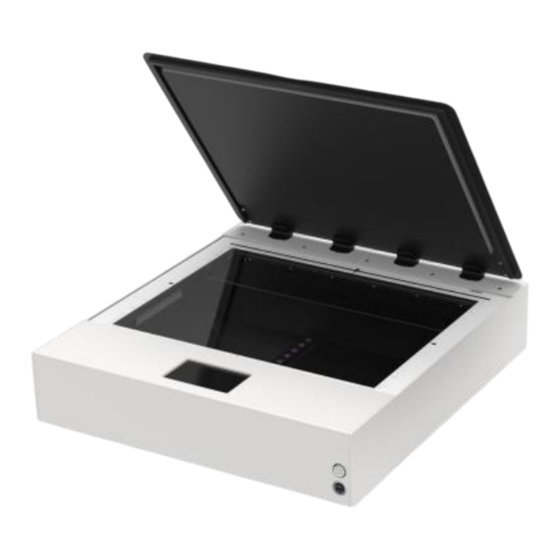

WideTEK® 12
WideTEK® 25
Setup-Anleitung
deutsch
10/2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Image Access WideTEK 12

Inhaltszusammenfassung für Image Access WideTEK 12

  • Seite 1 WideTEK® 12 WideTEK® 25 Setup-Anleitung deutsch 10/2020...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Revisionsübersicht ..................5 Hinweise zur Anleitung und zum Hersteller ..........6 Anleitung verfügbar halten ..............6 Gestaltungsmerkmale im Text ..............7 Gestaltungsmerkmale in Abbildungen ............ 8 Mitgeltende Unterlagen ................8 Urheberrecht ................... 9 Kontaktdaten des Herstellers in Deutschland ......... 9 Technischer Support ................
  • Seite 3 Aufstellort ....................22 Umgebungsbedingungen ..............22 Setup vorbereiten ................... 23 Transportsicherungen entfernen ............23 Spannungsversorgung anschließen ............24 Netzwerkverbindung herstellen ............25 Fußschalter anschließen ................ 25 Optionalen Monitor anschließen ............25 Optionalen Touchscreen anschließen ........... 26 Scanner einschalten ................27 Scanner ausschalten ................
  • Seite 4 Oberflächen ................... 87 Glasplatte reinigen ................. 87 Reparatur ....................87 Technische Daten ..................88 Scanner Spezifikation WideTEK® 12 ............88 Scanner Spezifikation WideTEK® 25 ............90 Umgebungsbedingungen ............... 91 Elektrische Spezifikation ................ 91 Abmessungen und Gewicht WideTEK® 12 ..........93 Abmessungen und Gewicht WideTEK®...

  • Seite 5: Revisionsübersicht

    Revisionsübersicht Revisionsübersicht Datum Rev. Name Beschreibung der Grund der Änderung Änderung 16.10.2017 Erster Entwurf Erste veröffentlichte Version 23.07.2019 Zweiter Entwurf Neue Power-Taste, optionale Hintergrundbeleuchtung WideTEK12-650: 09.10.2020 Dritter Entwurf Änderung der max. Dokumentengröße...

  • Seite 6: Hinweise Zur Anleitung Und Zum Hersteller

    Hinweise zur Anleitung und zum Hersteller Hinweise zur Anleitung und zum Hersteller Diese Anleitung hilft Ihnen beim sicheren Vorbereiten und Durchführen des Setups für die Flachbettscanner WideTEK® 12 und WideTEK® 25. Die Flachbettscanner WideTEK® 12 und WideTEK® 25 werden im Folgenden kurz „Scanner"...

  • Seite 7: Gestaltungsmerkmale Im Text

    Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale im Text Verschiedene Elemente dieser Anleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie die folgenden Elemente leicht unterscheiden: normaler Text SCHALTFLÄCHEN DER BILDSCHIRMSEITE "Menübezeichnungen" ➢ Handlungsschritte • Aufzählung der ersten Ebene Querverweise Tipps enthalten zusätzliche Informationen, wie besondere Angaben zum Vorbereiten und Ausführen des Setups.

  • Seite 8: Gestaltungsmerkmale In Abbildungen

    Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale in Abbildungen Wird auf Elemente in einer Legende oder im laufenden Text Bezug genommen, werden diese mit einer Nummer (1) versehen. Mitgeltende Unterlagen Zu den mitgeltenden Unterlagen gehören: • Auspack- und Einpackanleitung • Rechtliche Informationen (EG-Konformitätserklärung, Sicherheits- und EMV Zertifikate, RoHS etc.).

  • Seite 9: Urheberrecht

    42281 Wuppertal Tel.: +49-202-27058-0 E-Mail: dokumentation@imageaccess.de Internetadresse: www.imageaccess.de Technischer Support Den technischen Support der Image Access GmbH erreichen Sie unter der folgenden E-Mail-Adresse: support@imageaccess.de. Kontaktdaten des Herstellers in den USA Image Access LP 2511 Technology Drive, Suite 109 Elgin IL 60124 Tel.: +1-224-293-2585...

  • Seite 10: Sicherheit

    Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Scanner dient zum Scannen von Bildern und Dokumenten. Er ist für den Einsatz in geschlossenen Räumen im gewerblichen Bereich vorgesehen. Zum bestimmungsgemäßen Gebrauch gehört auch das Lesen und Verstehen dieser Anleitung sowie das Beachten und Befolgen aller Angaben in dieser Anleitung, insbesondere der Sicherheitshinweise.
  • Seite 11 ➢ Benutzen Sie den Scanner nicht, wenn dieser sichtbar beschädigt ist. Ziehen Sie in diesem Fall den Netzstecker aus der Netzsteckdose. Setzen Sie sich mit dem technischen Support der Image Access GmbH in Verbindung, siehe Abschnitt Technischer Support ab Seite 9.

  • Seite 12: Sachschäden Oder Funktionsstörungen Vermeiden

    Sicherheit Sachschäden oder Funktionsstörungen vermeiden ➢ Um die Umgebungsbedingungen einzuhalten, stellen Sie eine gute Raumbelüftung sicher. ➢ Entfernen Sie vor der ersten Inbetriebnahme die montierten Transportsicherungen. ➢ Montieren Sie die Transportsicherungen, bevor Sie den Scanner an einen anderen Aufstellort transportieren. ➢...

  • Seite 13: Gestaltungsmerkmale Von Warnhinweisen

    Sicherheit Gestaltungsmerkmale von Warnhinweisen In dieser Anleitung finden Sie folgende Warnhinweise: WARNUNG Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die möglicherweise zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann.

  • Seite 14: Beschreibung

    Beschreibung Beschreibung Aufgabe und Funktion Der Scanner dient zum Scannen von Bildern und Dokumenten. Er ist für den Einsatz in geschlossenen Räumen im gewerblichen Bereich vorgesehen. Übersicht WideTEK® 12/25 Benennung Deckel Glasplatte Power-Taste USB-Anschlussbuchse Touchscreen...

  • Seite 15: Übersicht Widetek® 12/25 Mit Hintergrundbeleuchtung (Optional)

    Beschreibung Übersicht WideTEK® 12/25 mit Hintergrundbeleuchtung (Optional) Benennung Hintergrundbeleuchtung Glasplatte Power-Taste USB-Anschlussbuchse Touchscreen...

  • Seite 16: Übersicht Rückseite Widetek® 12

    Beschreibung Übersicht Rückseite WideTEK® 12 Benennung Hauptschalter Netzwerkanschlussbuchse Anschlussbuchse 24 V DC für externes Netzteil Anschlussbuchse für Fußschalter Anschlussbuchse für Recovery Key HDMI-Anschlussbuchse USB-Anschlussbuchse...

  • Seite 17: Übersicht Rückseite Widetek® 25

    Beschreibung Übersicht Rückseite WideTEK® 25 Benennung Hauptschalter Netzwerkanschlussbuchse Anschlussbuchse 24 V DC für externes Netzteil Anschlussbuchse für Fußschalter HDMI-Anschlussbuchse USB-Anschlussbuchse Anschlussbuchse für Recovery Key Bedienoberflächen Der Scanner kann auf fünf Wegen bedient werden.
  • Seite 18 Beschreibung • Über den integrierten kleinen Touchscreen und die ScanWizard App Bedienoberfläche. • Über den extern angeschlossen ehemaligen Vorschaumonitor als Touchscreen für die ScanWizard Touch Bedienoberfläche. • Über einen Standard-Webbrowser und die ScanWizard Client Bedienoberfläche. • Über die über einen Netzwerk-PC angebundene Scananwendung Batch Scan Wizard.

  • Seite 19: Übersicht Bildschirmseite Für Das Setup-Menü

    Beschreibung Übersicht Bildschirmseite für das Setup-Menü Benennung Schaltflächen und Parameter Anzeige der Menübezeichnung Anzeige der Onlinehilfe Schaltfläche zum Verlassen des Setup-Menüs zum Startbild Anzeige der Firmware-Version Anzeige der IP-Adresse Anzeige der Seriennummer Anzeige der Online-Hilfe ist nur verfügbar, wenn am Scanner ein zweiter Touchscreen angeschlossen ist.

  • Seite 20: Typenschild

    Beschreibung Typenschild Das Typenschild ist auf der Rückseite des Scanners angebracht. Die folgende Abbildung zeigt das Typenschild des Modells WideTEK® 12.
  • Seite 21 Beschreibung Die folgende Abbildung zeigt das Typenschild des Modells WideTEK® 25.

  • Seite 22: Aufstellort

    Aufstellort Aufstellort Umgebungsbedingungen Achten Sie beim Betrieb des Scanners auf eine gute Raumbelüftung, um die Betriebsbedingungen zu gewährleisten. Der Aufbauort muss so gewählt werden, dass • der Seitenabstand zwischen Scanner und Wand mindestens 150 mm beträgt, • der Abstand zwischen Scanner-Rückseite und Wand mindestens 300 mm beträgt, •...

  • Seite 23: Setup Vorbereiten

    Setup vorbereiten Setup vorbereiten Transportsicherungen entfernen Der Scanner ist mit zwei Transportsicherungen ausgestattet. Die Transportsicherungen sind links und rechts an der Unterseite angeordnet und sind jeweils mit einer Kunststofflasche (1) gekennzeichnet. Die folgende Abbildung zeigt das Modell WideTEK® 12. Bevor Sie den Scanner zum ersten Mal in Betrieb nehmen, müssen Sie die Transportsicherungen entfernen.

  • Seite 24: Spannungsversorgung Anschließen

    Setup vorbereiten Spannungsversorgung anschließen WARNUNG Gefahr eines elektrischen Schlags durch falschen Anschluss. ➢ Stellen Sie sicher, dass die für den Anschluss vorgesehene Netzsteckdose vorschriftsmäßig geerdet ist. ➢ Stellen Sie sicher, dass die für den Anschluss vorgesehene Netzsteckdose für die Anschlusswerte des Scanners abgesichert ist.

  • Seite 25: Netzwerkverbindung Herstellen

    Setup vorbereiten Netzwerkverbindung herstellen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen. Knochenbrüche, Prellungen und Quetschungen können die Folge sein. ➢ Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Um die Netzwerkverbindung herzustellen, gehen Sie wie folgt vor: ➢...

  • Seite 26: Optionalen Touchscreen Anschließen

    Setup vorbereiten Um einen optionalen Monitor anzuschließen, gehen Sie wie folgt vor: ➢ Schließen Sie den HDMI-Stecker des Monitors an die HDMI- Anschlussbuchse auf der Rückseite des Scanners an. Optionalen Touchscreen anschließen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen.

  • Seite 27: Scanner Einschalten

    Setup vorbereiten Scanner einschalten ACHTUNG! Beschädigung des Scanners durch eine vor dem Einschalten nicht entfernte Transportsicherung. ➢ Stellen Sie sicher, dass beide Transportsicherungen vollständig vom Scanner entfernt sind. Um den Scanner einzuschalten, gehen Sie wie folgt vor: ➢ Drücken Sie den HAUPTSCHALTER (1) auf der Rückseite in die Stellung "I".

  • Seite 28: Scanner Ausschalten

    Setup vorbereiten Um den Scanner aus dem Stand-by-Betrieb zu starten, gehen Sie wie folgt vor: ➢ Betätigen Sie die Power-Taste (2). Die Power-Taste leuchtet blau. Der Scanner führt einen Systemtest durch. Nach einer kurzen Wartezeit wird die Bildschirmseite "Startbild" auf Englisch angezeigt.
  • Seite 29 Setup vorbereiten ➢ Bestätigen Sie mit JA. Der Scanner fährt herunter. Dieser Vorgang kann bis zu ca. 40 Sek. dauern. Der Scanner ist im Stand-by-Betrieb. Alternativ schalten Sie den Scanner wie folgt in den Stand-by-Betrieb: ➢ Drücken Sie die blau leuchtende Power Taste (2) und bestätigen den am Touchscreen angezeigten Dialog.
  • Seite 30 Setup vorbereiten Um den Scanner hart auszuschalten, gehen Sie wie folgt vor: ➢ Halten Sie die Power-Taste (2) länger als 4 Sekunden gedrückt. Die Stromzufuhr zum laufenden Scanner wird sofort unterbrochen. ➢ Drücken Sie den HAUPTSCHALTER (1) in die Stellung "0".

  • Seite 31: Setup Durchführen

    Setup durchführen Setup durchführen Menüsprache ändern Um die Menüsprache zu ändern, gehen Sie wie folgt vor: ➢ Tippen Sie auf die Schaltfläche LANGUAGE (1) um alle verfügbaren Sprachen zu sehen.
  • Seite 32 Setup durchführen Ein Fenster zum Auswählen der Sprache wird angezeigt. ➢ Um weitere Sprachen anzuzeigen, schieben Sie den Scrollbalken (1) nach unten. ➢ Tippen Sie auf die gewünschte Sprache. Das Fenster zum Auswählen der Sprache wird geschlossen. Die Bildschirmseite "Startbild" wird angezeigt.

  • Seite 33: Setup-Menü Aktivieren

    Setup durchführen Setup-Menü aktivieren Um das Setup-Menü zu aktivieren, müssen Sie sich anmelden. Gehen Sie dazu wie folgt vor: ➢ Tippen Sie auf das ZAHNRADSYMBOL (1).
  • Seite 34 Setup durchführen Das Login-Fenster wird angezeigt. ➢ Geben Sie im Login-Fenster die Anmeldedaten ein. ➢ Tippen Sie hierzu mit dem Finger auf das entsprechende Eingabefeld. Die Bildschirmtastatur wird angezeigt. ➢ Geben Sie in den Eingabefeldern "Benutzername" (1) und "Passwort" (2) jeweils "Poweruser"...
  • Seite 35 Setup durchführen ➢ Um die Anmeldung abzuschließen, tippen Sie auf OK.
  • Seite 36 Setup durchführen Die Bildschirmseite "S2N Setup Menü" wird angezeigt. Weißabgleich: Anzeige des Untermenüs "Weißabgleich" Testsuite: Anzeige des Untermenüs "Testsuite" IP-Adresse: Anzeige des Untermenüs "IP-Adresse" Benutzereinstellungen: Anzeige des Untermenüs "Benutzereinstellungen" Zeit und Datum: Anzeige des Untermenüs "Zeit und Datum" Touchscreen Test: Anzeige des Untermenüs "Touchscreen Test"...

  • Seite 37: Weißabgleich Durchführen

    Setup durchführen Weißabgleich durchführen ➢ Tippen Sie auf der Bildschirmseite "S2N Setup Menü" auf WEISSABGLEICH (1).
  • Seite 38 Setup durchführen Die Bildschirmseite "Weißabgleich" wird angezeigt. Kalibrierung: Weißabgleich starten Hintergrundbeleuchtung: Weißabgleich für die Hintergrundbeleuchtung starten Weißabgleichdaten vorhandene Weißabgleichdaten löschen löschen: Der Weißabgleich dient dazu, die Qualität der Scanergebnisse sicherzustellen. Mithilfe einer Testvorlage kann der Weißabgleich durchgeführt werden. Die Testvorlagen sind wie folgt gekennzeichnet: •...
  • Seite 39 Setup durchführen ACHTUNG! Beeinträchtigung der Scanqualität durch das Verwenden einer nicht einwandfreien Testvorlage für den Weißabgleich. ➢ Stellen Sie sicher, dass die Testvorlage frei von Knicken, Verfärbungen, Rissen oder sonstigen Beschädigungen ist. ➢ Lagern Sie die Testvorlage für den Weißabgleich an einem vor Tageslicht geschützten Ort.
  • Seite 40 Setup durchführen ➢ Schließen Sie den Deckel des Scanners. ➢ Tippen Sie auf KALIBRIERUNG (1).
  • Seite 41 Setup durchführen ➢ Tippen Sie auf NÄCHSTER SCHRITT (1). Die folgende Abbildung zeigt das Modell WideTEK® 25.
  • Seite 42 Setup durchführen Der Weißabgleich startet und die Kalibrierung wird durchgeführt. Während des Weißabgleichs wird ein rotierendes Symbol angezeigt. Der gesamte Weißabgleich dauert ca. 40 Sekunden. Anschließend wird das Weißabgleichergebnis wie exemplarisch unten abgebildet angezeigt. Bei einem fehlerfrei durchgeführten Weißabgleich wird das Ergebnis grün angezeigt.
  • Seite 43 Setup durchführen ➢ Um den Weißabgleich erneut durchzuführen, tippen Sie auf NEUE WERTE (2).
  • Seite 44 Setup durchführen ➢ Um die gespeicherten Daten des Weißabgleichs zu löschen, tippen Sie auf WEISSABGLEICHSDATEN LÖSCHEN (2). ➢ Nach dem Löschen der gespeicherten Daten führen Sie den Weißabgleich wie beschrieben erneut durch. ➢ Wenn sich bei der Durchführung des Weißabgleichs Probleme ergeben sollten, kontaktieren Sie umgehend den technischen Support der Image Access GmbH, siehe Abschnitt Technischer Support ab Seite 9.

  • Seite 45: Weißabgleich Mit Weißen Deckel Durchführen (Hintergundbeleuchtung)

    Setup durchführen Weißabgleich mit weißen Deckel durchführen (Hintergundbeleuchtung) ➢ Tippen Sie auf der Bildschirmseite "S2N Setup Menü" auf WEISSABGLEICH (1).
  • Seite 46 Setup durchführen Die Bildschirmseite "Weißabgleich" wird angezeigt. Kalibrierung: Weißabgleich starten Hintergrundbeleuchtung: Weißabgleich für die Hintergrundbeleuchtung starten Weißabgleichdaten vorhandene Weißabgleichdaten löschen löschen: Der Weißabgleich dient dazu, die Qualität der Scanergebnisse sicherzustellen. Um den Weißabgleich durchzuführen, gehen Sie wie folgt vor: ➢ Öffnen Sie den Deckel (1) des Scanners. ➢...
  • Seite 47 Setup durchführen Die folgende Abbildung zeigt die Modelle WideTEK® 12 und WideTEK® 25.
  • Seite 48 Setup durchführen ➢ Tippen Sie auf HINTERGRUNDBELEUCHTUNG (1). Die folgende Abbildung zeigt das Modell WideTEK® 25.
  • Seite 49 Setup durchführen ➢ Tippen Sie auf NÄCHSTER SCHRITT (1).
  • Seite 50 Setup durchführen Der Weißabgleich startet und die Kalibrierung wird durchgeführt. Während des Weißabgleichs wird ein rotierendes Symbol angezeigt. Der gesamte Weißabgleich dauert ca. 40 Sekunden. Anschließend wird das Weißabgleichergebnis wie exemplarisch unten abgebildet angezeigt. Bei einem fehlerfrei durchgeführten Weißabgleich wird das Ergebnis grün angezeigt.
  • Seite 51 Setup durchführen ➢ Um den Weißabgleich erneut durchzuführen, tippen Sie auf NEUE WERTE (2).
  • Seite 52 Setup durchführen ➢ Um die gespeicherten Daten des Weißabgleichs zu löschen, tippen Sie auf WEISSABGLEICHSDATEN LÖSCHEN (2). ➢ Nach dem Löschen der gespeicherten Daten führen Sie den Weißabgleich wie beschrieben erneut durch. ➢ Wenn sich bei der Durchführung des Weißabgleichs Probleme ergeben sollten, kontaktieren Sie umgehend den technischen Support der Image Access GmbH, siehe Abschnitt Technischer Support ab Seite 9.

  • Seite 53: Ip-Adressen Vergeben

    Setup durchführen IP-Adressen vergeben IP-Adresse manuell vergeben Um eine IP-Adresse manuell zu vergeben, gehen Sie wie folgt vor: ➢ Tippen Sie auf der Bildschirmseite "S2N Setup-Menü" auf IP-ADRESSE (1).
  • Seite 54 Setup durchführen Die Bildschirmseite "IP-Adresse" wird angezeigt. Netzwerkeinstellungen Die vorgenommenen Netzwerkeinstellungen setzen: übernehmen Auf Auslieferzustand Die Werkseinstellungen wieder herstellen rücksetzen: IP-Adresse: Eingabefeld für die IP-Adresse Gateway: Eingabefeld für die Gateway-Adresse Subnetzmaske: Eingabefeld für die Daten der Subnetzmaske IP-Adresse manuell oder automatisch zuweisen Konfigurationsmethode Eingabe/DHCP:...
  • Seite 55 Setup durchführen ➢ Tippen Sie auf das Feld "IP Adresse" (1).
  • Seite 56 Setup durchführen Das Fenster "IP Adresse" wird angezeigt. ➢ Geben Sie die IP-Adresse (1) ein.
  • Seite 57 Setup durchführen ➢ Um eine Ziffer zu löschen, positionieren Sie den Cursor rechts hinter der Ziffer und tippen Sie auf DEL (1).
  • Seite 58 Setup durchführen Die Pfeiltasten links (1) und rechts (2) neben der Ziffer "0" bewegen den Cursor innerhalb der gewählten Zeile. ➢ Um die Eingabe abzuschließen, tippen Sie auf OK (3). ➢ Nehmen Sie die Einstellungen für Gateway und Subnetzmaske analog vor.
  • Seite 59 Setup durchführen ➢ Zum Speichern der vorgenommenen Netzwerkeinstellungen tippen Sie auf NETZWERKEINSTELLUNGEN SETZEN (2). ➢ Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1). ➢ Um zur Bildschirmseite "Startbild" zurückzukehren, tippen Sie auf EXIT (3).
  • Seite 60 Setup durchführen IP-Adresse automatisch vergeben Um eine IP-Adresse automatisch zu vergeben, gehen Sie wie folgt vor: ➢ Wählen Sie im Auswahlmenü "IP Konfigurationsmethode" den Eintrag "DHCP" (3) aus. ➢ Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1). ➢ Um zur Bildschirmseite "Startbild" zurückzukehren, tippen Sie auf EXIT (2).

  • Seite 61: Benutzereinstellungen Vornehmen

    Setup durchführen Benutzereinstellungen vornehmen ➢ Tippen Sie auf der Bildschirmseite "S2N Setup-Menü" auf BENUTZEREINSTELLUNGEN (1).
  • Seite 62 Setup durchführen Die Bildschirmseite "Benutzereinstellungen" wird angezeigt. GUI Auswahl das Untermenü zum Einstellen der Applikationen konfigurieren: im Startbild aufrufen Standard: die Standard-Einstellungen des Scanners wieder herstellen Sprache: Sprache wählen Display Standby die Zeit der Inaktivität definieren, bis ein nach: optionaler externer Monitor und der Touchscreen in den Standby-Betrieb wechseln Bildschirmschoner die Zeit der Inaktivität definieren, bis der...
  • Seite 63 Setup durchführen Sprache wählen Um die Sprache zu wählen, gehen Sie wie folgt vor: ➢ Tippen Sie auf den Auswahlpfeil des Auswahlmenüs "Sprache", um die Liste der Sprachen anzuzeigen. ➢ Tippen Sie auf die gewünschte Sprache (2). ➢ Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1).
  • Seite 64 Setup durchführen Stand-by-Zeiten einstellen Um das Display-Stand-by einzustellen, gehen Sie wie folgt vor: ➢ Tippen Sie auf den Auswahlpfeil des Auswahlmenüs. ➢ Tippen Sie auf den gewünschten Eintrag (2). ➢ Nehmen Sie die Einstellungen für den Bildschirmschoner und das Geräte-Stand-by analog vor. ➢...
  • Seite 65 Setup durchführen GUI Auswahl konfigurieren ➢ Tippen Sie auf der Bildschirmseite "Benutzereinstellungen" auf GUI AUSWAHL KONFIGURIEREN (1).
  • Seite 66 Setup durchführen Die Bildschirmseite "GUI Auswahl konfigurieren" wird angezeigt. In diesem Untermenü werden die Applikationen "EasyScan" und "ScanWizard", die standardmäßig zur Auswahl stehen, angezeigt. Wenn Sie nur eine der Applikationen nach dem Systemstart angezeigt bekommen möchten, gehen Sie wie folgt vor: ➢...
  • Seite 67 Setup durchführen Als Standard ist der Einzelmodus (Checkbox Einzelmodus erlauben aktiviert) definiert. ➢ Um die Applikation im Jobmodus zu starten, deaktivieren Sie die Checkbox "Einzelmodus erlauben" (2). ➢ Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1). ➢ Um zur Bildschirmseite "Startbild" zurückzukehren, tippen Sie auf EXIT (3).

  • Seite 68: Zeit Und Datum Einstellen

    Setup durchführen Zeit und Datum einstellen ➢ Tippen Sie auf der Bildschirmseite "S2N Setup-Menü" auf ZEIT und DATUM (1).
  • Seite 69 Setup durchführen Die Bildschirmseite "Zeit und Datum" wird angezeigt. Zeit eingeben: Stunden und Minuten mit Pfeiltasten eingeben Datum eingeben: einen Kalender zum Einstellen des Datums aufrufen Zeit und Datum die eingestellten Werte übernehmen setzen: Zeitzone: eine Zeitzone wählen...
  • Seite 70 Setup durchführen Um die Zeit einzustellen, gehen Sie wie folgt vor: ➢ Tippen Sie auf das Feld "Zeit eingeben". ➢ Um die Zeit später einzustellen, tippen Sie auf den Pfeil nach oben (2). ➢ Um die Zeit früher einzustellen, tippen Sie auf den Pfeil nach unten (2). ➢...
  • Seite 71 Setup durchführen Um das Datum einzustellen, gehen Sie wie folgt vor: ➢ Tippen Sie auf das Feld "Datum eingeben". Ein Kalender (3) wird angezeigt. ➢ Wählen Sie im Kalender (3) das entsprechende Datum. ➢ Um den Monat und das Jahr einzustellen, tippen Sie auf die Pfeiltasten (2, 4) oben im Kalender.
  • Seite 72 Setup durchführen ➢ Um die Zeitzone zu wählen, tippen Sie auf den Auswahlpfeil (4). Eine Auswahlliste mit verfügbaren Zeitzonen wird angezeigt. ➢ Wählen Sie die entsprechende Zeitzone. ➢ Um die Zeitzone zu speichern, tippen Sie auf ZEIT UND DATUM SETZEN (2).

  • Seite 73: Test Suite Ausführen

    Setup durchführen Test Suite ausführen ➢ Tippen Sie auf der Bildschirmseite "S2N Setup-Menü" auf TEST SUITE (1).
  • Seite 74 Setup durchführen Die Bildschirmseite "Test Suite" wird angezeigt. Informationen zum Anzeige der aktuellen Werte für: Mainboard: Temperaturen von Board und CPU-Kernen, Lüfterdrehzahl, Boardspannungen Informationen zu Eingänge werden immer grün angezeigt den Eingängen: Informationen zu wenn der Endschalter oder der Fußschalter Endschalter, betätigt wird, wechselt die Anzeige von grün auf Fußschalter und...
  • Seite 75 Setup durchführen Funktion der LED-Lampen testen ➢ Um zu prüfen, ob die LED-Lampen funktionieren, wählen Sie im Auswahlmenü "Lampe" den Eintrag "Lampe An" (3). Die LED-Lampen leuchten. ➢ Um zum vorhergehenden Untermenü zurückzukehren, tippen Sie auf ZURÜCK (1). ➢ Um zur Bildschirmseite "Startbild" zurückzukehren, tippen Sie auf EXIT (2).
  • Seite 76 Setup durchführen Funktion des optionalen Fußschalters testen ➢ Um zu prüfen, ob das Betätigen des Fußschalters vom System erkannt wird, drücken Sie den angeschlossenen Fußschalter herunter. Das Feld "Fußschalter" (3) wird rot angezeigt. Das Betätigen des Fußschalters wird vom System erkannt. ➢...

  • Seite 77: Touchscreen Test Ausführen

    Setup durchführen Touchscreen Test ausführen Um die Bildschirmseite des Touchscreens auf einwandfreie Funktion bei Berührung zu prüfen, gehen Sie wie folgt vor: ➢ Tippen Sie auf der Bildschirmseite "Setup-Menü" auf TOUCHSCREEN TEST (1).
  • Seite 78 Setup durchführen Die Bildschirmseite "Touchscreen Test" wird angezeigt. ➢ Um den Touchscreen Test durchzuführen tippen Sie mit dem Finger auf die Bildschirmseite (3). Das Fadenkreuz muss die gleiche Position einnehmen wie der Finger. ➢ Um den "Touchscreen Test" zu beenden, tippen Sie auf STOP TOUCHSCREEN TEST (1).
  • Seite 79 Setup durchführen ➢ Halten Sie mit dem Finger das oben links grün blinkende Rechteck (1) fest. ➢ Wischen Sie mit dem Finger von links oben nach rechts oben über den Touchscreen.
  • Seite 80 Setup durchführen Dabei werden schrittweise grüne Rechtecke gezeichnet. Diese Rechtecke markieren den Bereich, in dem der Touchscreen Test die Bewegungsereignisse erkannt hat. ➢ Sobald Sie oben rechts ankommen, bewegen Sie sich eine Zeile nach unten und dann wieder nach links. ➢...

  • Seite 81: Wiederherstellung

    Wiederherstellung Wiederherstellung Solid State Disk Softwarefehler Das Dateisystem und das Linux-Betriebssystem eines Scan2Net-Scanners sind sehr robust und fehlertolerant. Das Dateisystem ist in der Lage, sich selbst zu reparieren, auch wenn das System während eines Festplattenschreibvorgangs die Stromversorgung verliert, was mit ziemlicher Sicherheit auch jeden Computer auf Windows-, Android- oder MAC-Betriebssystem-Basis beschädigen würde.

  • Seite 82: Vorbereitungen Zur Wiederherstellung Einer Ssd

    Wiederherstellung Vorbereitungen zur Wiederherstellung einer SSD ➢ Vergewissern Sie sich, dass Sie die für das Netzwerk gültige IP-Adresse, das Subnetz und das Gateway des Scanners kennen oder den Netzwerkadministrator zur Verfügung stehen haben. Schritt Aktion Schalten Sie den Scanner entweder über den Touchscreen, über die aktuell verwendete Scan2Net-Anwendung oder durch Drücken der POWER-Taste am Gehäuse des Scanners aus.

  • Seite 83: Scanner Mit Stop-Taste

    Wiederherstellung Wiederherstellungsprozedur 1 Das Wiederherstellungsverfahren ist ein einfacher, mehrstufiger Prozess. Schritt Aktion 2.1 - Scanner mit Warten Sie, bis der Scanner heruntergefahren ist, und schließen Wiederherstellungsschlüssel Sie dann den Wiederherstellungsschlüssel "Recovery" an den DB9-Anschluss, auf der Rückseite des Scanners, an. 2.2 - Scanner mit STOP-Taste Warten Sie, bis der Scanner heruntergefahren ist.
  • Seite 84 Wiederherstellung Schritt Aktion 5 - Alle Scanner Die Wiederherstellung beginnt sofort. Sie ersetzt den beschädigten Inhalt der Scan2Net-Linux-Partition durch den Inhalt der Wiederherstellungspartition. Dieser Vorgang dauert etwa 10 - 15 Minuten. Am Ende fährt der Scanner automatisch in den Bereitschaftsmodus herunter. 6 - Alle Scanner Warten Sie, bis der Scanner in den Bereitschaftsmodus...

  • Seite 85: Wiederherstellungsprozedur 2 - Scanner-Firmware Aktualisieren

    Wiederherstellung Wiederherstellungsprozedur 2 - Scanner-Firmware aktualisieren Schritt Aktion Falls die aktuell installierte Firmware des Scanners nicht die neueste Version ist, verbinden Sie sich mit dem Scanner über einen Webbrowser. Wählen Sie "Gerät einrichten". Melden Sie sich unter "Poweruser" mit "Poweruser" für Benutzername und Passwort an.

  • Seite 86: Wartung

    Wartung Wartung Achten Sie darauf, dass keine Flüssigkeit in das Gehäuseinnere eindringt.

  • Seite 87: Touchscreen

    Wartung Touchscreen Der Touchscreen kann mit einem Mikrofasertuch gereinigt werden. Schalten Sie vor der Reinigung des Touchscreens den Scanner aus und bringen Sie den Hauptschalter in die Stellung 0. Oberflächen Reinigen Sie die Oberflächen des Scanners mit einem weichen, leicht angefeuchteten Tuch (empfehlenswert ist z.

  • Seite 88: Technische Daten

    Technische Daten Technische Daten Scanner Spezifikation WideTEK® 12 Optisches System Maximale Dokumentengröße 313 × 470 mm (12,3 × 18,5 Zoll) Scanner Auflösung 1200 × 1200 dpi Optische Auflösung 1200 × 600 dpi Pixelgröße 9,3 × 9,3 μm Sensor Typ Tri-color Zeilensensor CCD Farbtiefe 16 Bit Graustufen (interne Auflösung)
  • Seite 89 Technische Daten Beleuchtung Lichtquelle zwei Lampen mit weißen LEDs, integrierter optischer Diffusor Intensität 3000 Lux maximum Temperaturbedingte Änderung keine UV / IR Strahlung keine Lebensdauer der Lampen 50.000 Stunden (typ.) Glasplatte Maximal zulässiges 10 kg (22 lb.) Dokumentengewicht...

  • Seite 90: Scanner Spezifikation Widetek® 25

    Technische Daten Scanner Spezifikation WideTEK® 25 Optisches System Maximale Dokumentengröße 635 × 470 mm (25 × 18,5 Zoll) Scanner Auflösung 1200 × 1200 dpi Optische Auflösung 1200 × 600 dpi Pixelgröße 9,3 × 9,3 μm Sensor Typ zwei Tri-color Zeilensensor CCDs Farbtiefe 16 Bit Graustufen (interne Auflösung)

  • Seite 91: Umgebungsbedingungen

    Technische Daten Beleuchtung Lichtquelle zwei Lampen weißen LEDs, integrierter optischer Diffusor Intensität 3000 Lux maximum Temperaturbedingte Änderung keine UV / IR Strahlung keine Lebensdauer der Lampen 50.000 Stunden (typ.) Glasplatte Maximal zulässiges 10 kg (22 lb.) Dokumentengewicht Umgebungsbedingungen Umgebungstemperatur beim +5 bis +40 °C Betrieb Lagerungstemperatur...
  • Seite 92 Technische Daten Scanner Eingangsspannung 24 V DC Stromaufnahme max. 5 A Leistungsaufnahme WideTEK® 12 Ruhemodus ≤ 0,5 W Stand-by 2,5 W Betriebsbereit 28 W Scannen 55 W Leistungsaufnahme WideTEK® 25 Ruhemodus ≤ 0,5 W Stand-by 4,8 W Betriebsbereit 35 W Scannen 72 W...

  • Seite 93: Abmessungen Und Gewicht Widetek® 12

    Technische Daten Abmessungen und Gewicht WideTEK® 12 Scanner (H × B × T) 222 × 440 × 795 mm (8,8 × 17,4 × 31,3 Zoll) Gewicht 28 kg (62 lb.) Transportbox (H × B × T) 360 × 520 × 900 mm (14,2 ×...
