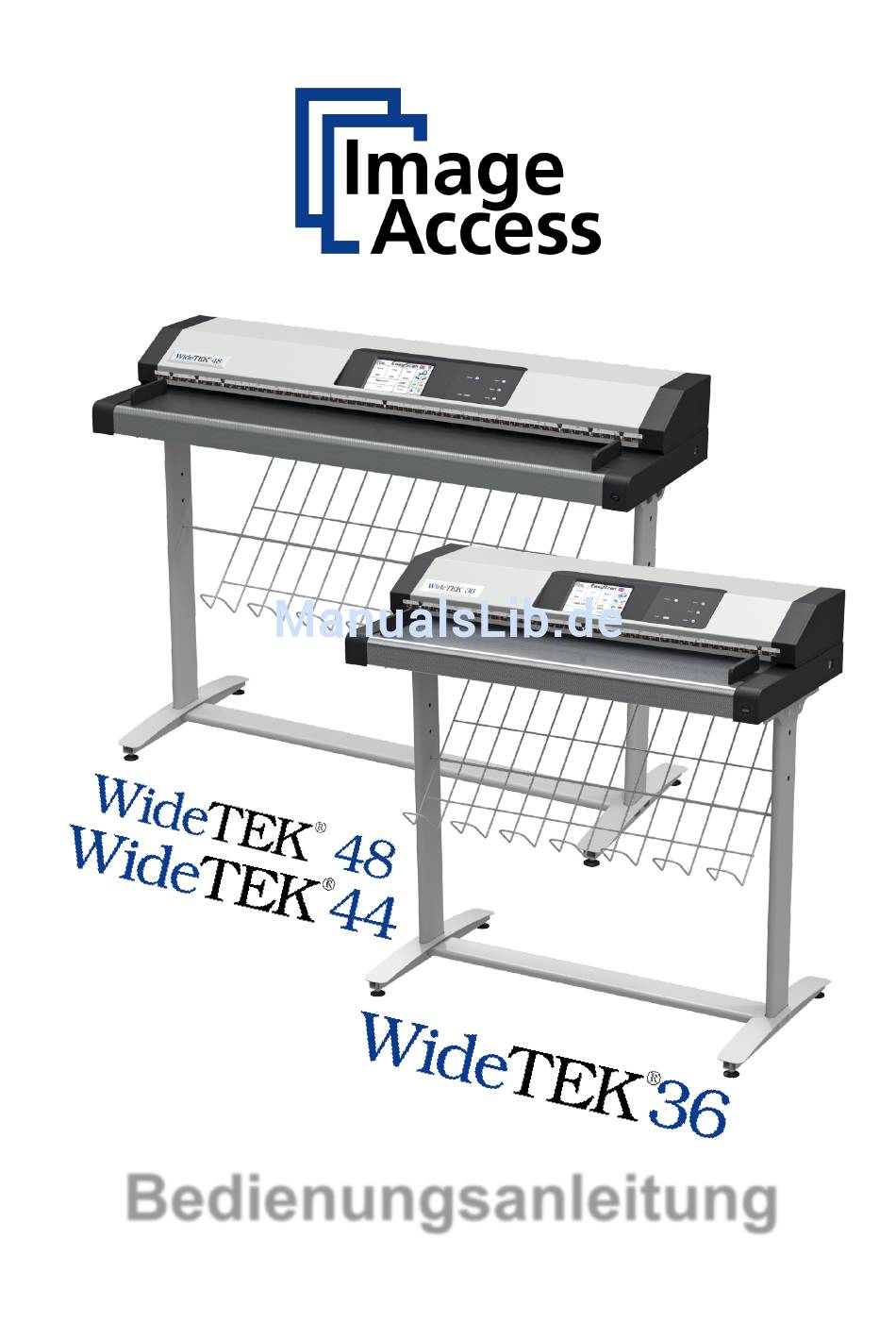

Image Access WideTEK 36 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für WideTEK 36:
- Bedienungsanleitung (128 Seiten) ,
- Aufbauanleitung (76 Seiten) ,
- Anleitung (76 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Image Access WideTEK 36
Inhaltszusammenfassung für Image Access WideTEK 36
- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis, Teil
Datei: WT36-44-48-600_BedAnltg_A2.docx... -
Seite 3: Inhaltsverzeichnis, Teil
Scan2Net® ist ein eingetragenes Warenzeichen von Image Access. Alle anderen Warenzeichen sind Eigentum ihrer jeweiligen Inhaber. Image Access behält sich das Recht vor, jederzeit und ohne weitere Mitteilung das Produkt, die Produktspezifikation und die Dokumentation zu ändern. Die aktuellste Version der Handbücher zu diesem Produkt finden Sie auf der Internetseite www.imageaccess.de... -
Seite 4: Vorwort
Falls Sie nach dem Lesen dieser Bedienungsanleitung noch Fragen zur Hardware oder zur integrierten Software haben, wenden Sie sich bitte an Ihren Fachhändler oder direkt an Image Access. Unsere Support-Spezialisten beraten Sie und helfen Ihnen gerne weiter. Den Image Access Support erreichen Sie über die Image Access Internetseite. -
Seite 5: Informationen Zu Den Anleitungen
Informationen zu den Anleitungen Bedienungsanleitung Die Bedienungsanleitung informiert den Benutzer über alle Funktionen und die Bedienung des Scanners. Sie ist für Personen konzipiert, die dieses Gerät bedienen, jedoch keine Veränderungen oder Anpassungen an der Hard- oder Software vornehmen. Alle Bedienelemente des Scanners und die Softwarefunktionen werden beschrieben; auch dann, wenn es sich um optional verfügbare Funktionen handelt. -
Seite 6: Versionsübersicht
Versionsübersicht Version Veröffentlicht Inhalt/Änderungen/Ergänzungen Oktober 2014 Erste Ausgabe der Bedienungsanleitung. Firmware V 6.1x Einführung des überarbeiteten WideTEK ® Scanners. Neu: Der Scanner hat einen 7 Zoll WVGA Farb-Touchscreen sowie ein Bedienpanel mit Tasten zur Steuerung der Hauptfunktionen. Eine in das Frontpanel integrierte Halterung für Tablet-PCs und die Spannungsversorgung durch ein externes Netzteil sind weitere Neuerungen. -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort -------------------------------------------------------------------------------- 4 Informationen zu den Anleitungen ------------------------------------------- 5 Versionsübersicht ----------------------------------------------------------------- 6 A Hardware ----------------------------------------------------------------------- 14 Allgemeine Information ................14 Sicherheit ....................14 A.2.1 Kennzeichnung von Sicherheitshinweisen Prüfzeichen ....................14 Sicherheitsmaßnahmen ................15 Aufbauort ....................16 Wartung ....................17 A.6.1 Touchscreen A.6.2... - Seite 8 Inhaltsverzeichnis, Teil 2 B Touchscreen ------------------------------------------------------------------ 25 Applikation auswählen ................25 B.1.1 Dokument Transport Einstellungen Die Kiosk Applikation ................27 B.2.1 Funktionsfelder im Touchscreen Touchscreen – Scanparameter ..............29 B.3.1 B.3.2 Bild teilen B.3.3 Scan Modus B.3.4 Hintergrunddichte [Binärwert] B.3.5 Tonwertkorrektur B.3.6 Format...
- Seite 9 Inhaltsverzeichnis, Teil 3 Touchscreen – Anzeige&Job Steuerung ..........48 B.5.1 B.5.2 Stapelmodus B.5.2.1 Navigation durch die Liste der Images B.5.2.2 Image in der Liste verschieben B.5.2.3 Zusätzliches Image an beliebiger Stelle der Liste einfügen B.5.2.4 Image aus der Liste löschen B.5.2.5 Image ersetzen B.5.2.6...
- Seite 10 Inhaltsverzeichnis, Teil 4 E Hilfe im Fehlerfall ------------------------------------------------------------ 87 Fehlerbeschreibung und Fehlerbeseitigung ..........87 F Technische Daten ----------------------------------------------------------- 89 Scanner Spezifikation ................89 Elektrische Spezifikation ................91 Dokumentenspezifikation ................. 92 Umgebungsbedingungen ................. 92 Gewicht und Maße ................... 93 CE Konformitätserklärung ................ 94 FCC Erklärung ..................
- Seite 11 Abbildungsverzeichnis Abbildung 1: Mindestabstände zum Scanner ..............16 Abbildung 2: Transportbox Scanner WideTEK 36 ............18 ® Abbildung 3: Geöffnete Transportbox ................18 Abbildung 4: Untergestell, Scanner und Röhren mit Zubehörteilen (v.o.n.u.) ....19 Abbildung 5: Transportverpackung zur Lagerung vorbereitet ...........20 Abbildung 6: Vorderansicht WideTEK 48 .................21 Abbildung 7: Anschlussbuchsen links ................22 Abbildung 8: Anschlussbuchsen rechts ................22 Abbildung 9: Hauptschalter ....................22...
- Seite 12 Abbildungsverzeichnis, Teil 2 Abbildung 31: Schieberegler für Randzuschlag ............... 41 Abbildung 32: Auswahl "Naht" ..................42 Abbildung 32: Bildqualität, Auswahl 1 ................43 Abbildung 33: Bildqualität, Auswahl 1 ................43 Abbildung 34: Liste der Farbmodi ..................44 Abbildung 35: Untermenü Dateiformat JPEG ..............44 Abbildung 36: Untermenü...
- Seite 13 Abbildungsverzeichnis, Teil 3 Abbildung 61: Alphanumerische Tastatur .................59 Abbildung 62: Inhaltsverzeichnis USB-Speichermedium ..........60 Abbildung 63: Einstellungen für den Ausdruck ..............61 Abbildung 64: Datentransfer zum Drucker ...............61 Abbildung 65: Einstellungen für Datentransfer auf FTP-Server ........62 Abbildung 66: Netzwerk Einstellungen ................63 Abbildung 67: Einstellungen für den E-Mail Versand ............64 Abbildung 68: Abfragefenster ...................65 ®...
-
Seite 14: A Hardware
Hardware Allgemeine Information Diese Bedienungsanleitung beschreibt die Funktionen, die in einem mit allen Optionen ausgestatteten Scanner Verfügung stehen. einem reduzierten Ausstattungsumfang kann es zu Abweichungen kommen. Sicherheit Lesen und beachten Sie unbedingt die Sicherheitshinweise! Die Sicherheitshinweise dienen Ihrem Schutz und Ihrer Sicherheit. Beachten Sie die Sicherheitshinweise, um Beschädigungen des Gerätes zu vermeiden! A.2.1... -
Seite 15: Sicherheitsmaßnahmen
12. Schalten Sie den Scanner vor jeder Reinigung aus und trennen Sie ihn von der Spannungsversorgung. 13. Verwenden Sie zur Reinigung des Scanners nur die von Image Access empfohlenen Reinigungsmittel. Verwenden Sie keine Reinigungsmittel, die scheuernde Zusätze, Lösungsmittel oder Säuren enthalten. -
Seite 16: Aufbauort
Aufbauort Abbildung 1 zeigt eine Skizze eines früheren Modells des WideTEK ® Hinweis: die Werte der Abstände rund um den Scanner gelten für alle Modelle. Der Aufbauort muss so gewählt werden, dass — der Seitenabstand zwischen Scanner und Wand mindestens 150 mm beträgt, —... -
Seite 17: Wartung
Wartung Wichtig: Achten Sie beim Reinigen darauf, dass keine Flüssigkeit in das Gehäuseinnere eindringt. A.6.1 Touchscreen Schalten Sie vor der Reinigung des Touchscreens den Scanner in den Stand-by Modus (siehe Kapitel A.11.2) und schalten Sie den Hauptschalter in die Stellung 0. Reinigen Sie den Touchscreen mit einem Mikrofasertuch. -
Seite 18: Lieferumfang
Lieferumfang Der Scanner wird in einer Holztransportkiste geliefert. Abbildung 2 zeigt als Beispiel die Transportbox des WideTEK ® Abbildung 2: Transportbox Scanner WideTEK ® Diese Transportkiste enthält das demontierte Untergestell (optional) in einem separaten Karton, den Papierfangkorb sowie Pappröhren mit Zubehörteilen. Abbildung 3: Geöffnete Transportbox 1: Scanner 2: Karton mit Untergestell (optional) -
Seite 19: Abbildung 4: Untergestell, Scanner Und Röhren Mit Zubehörteilen (V.o.n.u.)
Der Papierfangkorb ist in einer Schutzfolie verpackt. Heben Sie den Papierfangkorb aus der Transportbox und entfernen Sie die Schutzfolie. Abbildung 4: Untergestell, Scanner und Röhren mit Zubehörteilen (v.o.n.u.) Die Pappröhren haben einen Aufkleber, auf dem der Inhalt angegeben ist. − Röhre 1 enthält: −... -
Seite 20: Transportverpackung Aufbewahren
A.8.1 Transportverpackung aufbewahren Alle Teile der Transportverpackung können platzsparend aufbewahrt werden. Der Holzrahmen kann flach zusammen gefaltet werden. Die Schaumstoffelemente können zwischen Europalette und Holzdeckel gelegt werden. Der Holzrahmen kann auf dem Deckel abgelegt werden. Abbildung 5: Transportverpackung zur Lagerung vorbereitet Seite 20 Bedienungsanleitung... -
Seite 21: Übersicht
Übersicht A.9.1 Komponenten an der Vorderseite Abbildung 6: Vorderansicht WideTEK 48 Abbildung 6 zeigt die Hauptkomponenten der WideTEK ® Großformatscanner. 1: Oberteil. Das Oberteil enthält die Kameras und den Papiertransport. 2: Touchscreen. Der Touchscreen zeigt alle Menüs zur Steuerung des Scanners. 3: Tastatur zur Bedienung der Grundfunktionen. -
Seite 22: Anschlussbuchsen An Der Rückseite
A.9.2 Anschlussbuchsen an der Rückseite Die Anschlussbuchsen sind links und rechts an der Rückseite des Scanners positioniert. 1: Anschlussbuchse für Netzwerkkabel 2: Anschlussbuchse für externes Netzteil 3: DVI-D Buchse Abbildung 7: Anschlussbuchsen links 1: Anschluss Fußpedalschalter 2: Recovery Key Anschlussbuchse Abbildung 8: Anschlussbuchsen rechts A.9.3 Hauptschalter... -
Seite 23: Sicherheitshinweise Zur Spannungsversorgung
A.10 Sicherheitshinweise zur Spannungsversorgung Bevor Sie den Scanner mit dem externen Netzteil verbinden und das Netzteil an die Spannungsversorgung anschließen, prüfen Sie die folgenden Punkte: Stellen Sie sicher, dass der Anschluss der Spannungsversorgung in einem einwandfreien, betriebssicheren Zustand ist. Stellen Sie sicher, dass die Spannungsversorgung mit einer Sicherung mit den richtigen Werten abgesichert ist. -
Seite 24: Scanner Einschalten
A.11 Scanner einschalten Der Hauptschalter befindet sich in der Seitenverkleidung rechts (siehe Abbildung 9). Nach dem Anschluss des externen Netzteils an den Scanner schalten Sie den Hauptschalter auf Position I. Der Stand-by Schalter leuchtet dann rot. Der Scanner ist jetzt im Stand-by Modus. A.11.1 Scanner aus dem Stand-by Modus starten Drücken Sie den rot beleuchteten Stand-by Schalter, um den Scanner zu starten. -
Seite 25: Touchscreen
Touchscreen Der Scanner kann auf zwei Wegen gesteuert werden. • Über den integrierten Touchscreen. • Über einen Standard-Webbrowser und das ScanWizard Benutzerinterface . Hinweis: Alle Screenshots und Abbildungen kommen von einem Scanner, der mit allen Optionen ausgestattet ist und bei dem alle Funktionen aktiviert sind. Abhängig vom gewählten Modus können die angezeigten Menüs auf dem Touchscreen und im Webbrowser davon abweichen. -
Seite 26: Dokument Transport Einstellungen
B.1.1 Dokument Transport Einstellungen Tippen Sie auf dieses Symbol, um die Dokument Transport Einstellungen vor dem Start der Kiosk Applikation zu öffnen. Abbildung 11: Dokument Transport Dokumentenauswurf Auswerfen Transportiert Dokument nach Scannen aus dem Scanner. Zurückfahren Transportiert Dokument nach Scannen zurück Vorderseite Scanners. -
Seite 27: Die Kiosk Applikation
Die Kiosk Applikation Die Screenshots wurden auf einem WideTEK ® Hinweis: erstellt. Der Inhalt ist – bis auf die Anzeige der Scannerversion - bei allen Scannern identisch. Nach dem Antippen der Taste S2N Scan2Net startet die Kiosk-Applikation mit dem Bild der Anzeige &... -
Seite 28: Funktionsfelder Im Touchscreen
B.2.1 Funktionsfelder im Touchscreen Per Tastendruck auf die Auswahlfelder am oberen Rand des Touchscreens können die Menüs direkt erreicht werden. Die Kapitel B.3 bis beschreiben die Funktionen, die in den Auswahlmenüs zur Verfügung stehen. Startet den Scanvorgang. Kehrt zum Startbild der Kiosk-Applikation zurück. ……... -
Seite 29: Touchscreen - Scanparameter
Touchscreen – Scanparameter Die Anzahl der Auswahlfelder kann in jedem Menü variieren. Dies wird durch das gewählte Setup bestimmt. Durch den Administrator kann das Setup im Poweruser Menü geändert werden. Das Menü Scanparameter beinhaltet alle Parameter, die das Scanergebnis wesentlich beeinflussen. -
Seite 30: Dpi
B.3.1 Stellt eine Liste von Auflösungen zur Auswahl, die vom Scanner unterstützt werden. Abbildung 15: Liste der Auflösungen Durch Antippen des blauen Auswahlpfeils neben dem aktuell gewählten Wert öffnet die Liste. Tippen Sie auf den gewünschten Wert für die Auflösung, die beim Scannen verwendet werden soll. -
Seite 31: Bild Teilen
B.3.2 Bild teilen Die Taste Bild teilen aktiviert die Funktion zur Bildteilung. Abbildung 16: Auswahl "Bild teilen" Links Der gewählte Scanbereich wird gescannt. Die linke Hälfte des gescannten Bereichs wird angezeigt. Rechts Der gewählte Scanbereich wird gescannt. Die rechte Hälfte des gescannten Bereichs wird angezeigt. -
Seite 32: Scan Modus
B.3.3 Scan Modus Die Auswahl Scan Modus definiert die Scangeschwindigkeit. Zwei Geschwindigkeiten stehen zur Auswahl. Abbildung 18: Auswahl „Scan Modus“ Die Scangeschwindigkeit ist von der gewählten Auflösung abhängig. Dabei gilt, je höher die Auflösung, desto geringer die Scangeschwindigkeit. Schnell Scannt mit einfacher Scangeschwindigkeit. Hochwertig Scannt mit der Hälfte der einfachen Scangeschwindigkeit. -
Seite 33: Hintergrunddichte [Binärwert]
B.3.4 Hintergrunddichte [Binärwert] Definiert die Empfindlichkeit der automatischen Formaterkennung. Startwert: 60 Abbildung 19: Schieberegler Hintergrunddichte Beim Scannen von dunklen Vorlagen sollte der Wert schrittweise reduziert werden bis das gewünschte Ergebnis erreicht wird. Allgemein gilt: Je größer der eingestellte Wert, desto stärker muss der Kontrast zwischen der gescannten Vorlage und dem Hintergrund sein. -
Seite 34: Tonwertkorrektur
B.3.5 Tonwertkorrektur Für die Tonwertkorrektur stehen die Funktionen Schwarzgrenze und Auto zur Auswahl. Fest Schaltet die Tonwertkorrektur ab. Abbildung 20: Tonwertkorrektur In Verbindung mit Schwarzgrenze wird eine nummerische Tastatur eingeblendet. Abbildung 21: Tastatur zur Eingabe des Schwellwerts Schwarzwertschwelle [%] Alle Farbwerte in der Bilddatei, die unter dem Wert der Schwarzwertschwelle liegen, werden... -
Seite 35: Abbildung 22: Schieberegler Bei Tonwertkorrektur „Auto
Nach der Wahl von Auto werden zwei Schieberegler angezeigt. Mit diesen Schiebereglern können die Schwarzwertschwelle und der Grenzwert für Weiß eingestellt werden. Abbildung 22: Schieberegler bei Tonwertkorrektur „Auto“ Schwarzwertschwelle [%] Alle Farbwerte in der Bilddatei, die unter dem Wert der Schwarzwertschwelle liegen, werden... -
Seite 36: Format
B.3.6 Format Im Menü Format werden Größe und Orientierung des Scanbereichs (Hoch- bzw. Querformat) gewählt. Die Fußzeile der Format Taste zeigt die aktuelle Einstellung. Abbildung 23: Status der Formateinstellung folgenden Unterkapitel beschreiben möglichen Kombinationen Dokumentenmodus und Format. B.3.6.1 Maximum Abbildung 24: Maximum Querformat Scannt die maximale Breite des Scanbereichs. -
Seite 37: Auto
B.3.6.2 Auto Abbildung 25: Format AUTO Scannt die maximale Breite des Scanbereichs. Nach dem Scannen wird das resultierende Image auf die Größe eines Rechtecks reduziert, das das gescannte Dokument komplett umgibt. Dieses Rechteck kann schwarze Randbereiche enthalten. B.3.6.3 Ausrichten & Beschneiden Abbildung 26: Ausrichten &... -
Seite 38: Din
B.3.6.4 DIN Abbildung 27: Auswahlliste der DIN-Formate Nach dem Antippen von DIN kann die Größe des Scanbereichs aus einer Liste von DIN-Formaten gewählt werden. Klicken Sie dazu auf den Pfeil neben dem eingeblendeten Auswahlfenster. Die Liste enthält DIN (=ISO) Formate und die Scanbreite 36 Zoll (36“). Der Scanbereich ist symmetrisch zur horizontalen Mitte der Dokumentenzufuhr positioniert. -
Seite 39: Transportgeschwindigkeit
B.3.7 Transportgeschwindigkeit Zwei Einstellungen stehen für die Transportgeschwindigkeit zur Wahl. Abbildung 29: Auswahl Transportgeschwindigkeit Normal Transportiert das Dokument beim Scannen mit einer von der gewählten Auflösung abhängigen Geschwindigkeit. Dabei gilt: Je höher die Auflösung, desto geringer die Geschwindigkeit. Langsam Transportgeschwindigkeit wird Hälfte reduziert. -
Seite 40: Farbraum
B.3.8 Farbraum Es stehen drei Farbräume zur Auswahl, die beim Scannen verwendet werden können. Abbildung 30: Farbraumauswahl Tippen Sie auf den Auswahlpfeil und wählen Sie den gewünschten Farbraum aus der angezeigten Liste. Eigener Farbraum, der durch die Hardware des Scanners (CCD Kamera) bestimmt wird. -
Seite 41: Randzuschlag
B.3.9 Randzuschlag Die Funktion Randzuschlag ermöglicht es, dem Image einen zusätzlichen Randbereich hinzuzufügen (positive Werte) und den Randbereich zu reduzieren (negative Werte). Abbildung 31: Schieberegler für Randzuschlag Verwenden Sie den Schieberegler, um den Randzuschlag einzustellen. Tippen Sie auf den Pfeil und schieben Sie ihn zum gewünschten Wert. Bedienungsanleitung Seite 41... -
Seite 42: Naht
B.3.10 Naht Wählt das Verfahren, das beim Zusammenfügen der Bilder in der Kamerabox eingesetzt wird. Abbildung 32: Auswahl "Naht" Fest Wählen Sie diese Einstellung beim Scannen von ebenen Vorlagen. Adaptiv 2D Wählen Sie diese Einstellung beim Scannen von Vorlagen mit unregelmäßig strukturierter Oberfläche. -
Seite 43: Touchscreen - Bildqualität
Touchscreen – Bildqualität Das Menü Bildqualität beinhaltet alle Parameter, die das Bildergebnis beeinflussen. Abbildung 33: Bildqualität, Auswahl 1 Im Farbmodus Bitonal wird das Menü um die Auswahl Punktmuster entfernen und Invertieren erweitert. Abbildung 34: Bildqualität, Auswahl 1 Bedienungsanleitung Seite 43... -
Seite 44: Farbmodus
B.4.1 Farbmodus Nach dem Antippen des Auswahlpfeils öffnet die Liste der Farbmodi, die zur Auswahl stehen. Abbildung 35: Liste der Farbmodi Abbildung 35 zeigt die Liste der Farbmodi, die gewählt werden können. Tippen Sie auf die Bezeichnung des gewünschten Farbmodus, um ihn auszuwählen. Die Liste schließt anschließend, der gewählte Farbmodus ist aktiviert. -
Seite 45: Tiff
B.4.2.2 TIFF Abbildung 37: Untermenü Dateiformat TIFF In Verbindung mit dem Dateiformat TIFF kann im Fenster TIFF Kompression ein Verfahren zur Reduzierung der Dateigröße gewählt werden. CCITT G4 Empfehlenswert in Verbindung mit dem Farbmodus Bitonal. JPEG Empfehlenswert mit allen anderen Farbmodi. Keine Deaktiviert die Datenkompression. -
Seite 46: Helligkeit
B.4.3 Helligkeit Abbildung 38: Schieberegler Helligkeit Mit diesem Schieberegler stellen Sie die Helligkeit in der Bilddatei ein. Je kleiner der eingestellte Wert, desto dunkler das Bild. Werte nahe 0% oder 100% können zu unerwünschten Effekten führen. Tippen Sie auf den Schieberegler und verschieben Sie ihn an die gewünschte Position. B.4.4 Kontrast Abbildung 39: Schieberegler Kontrast... -
Seite 47: Bilddrehung
B.4.6 Bilddrehung Abbildung 42: Auswahl Bilddrehung Die in der Liste angezeigten Werte definieren die Bilddrehung im Uhrzeigersinn. Das gescannte Bild wird zuerst im Scanner rotiert, danach ausgegeben. B.4.7 Spiegelung Abbildung 43: Auswahl Spiegelung Wählen Sie aus der Liste die Spiegelachse, an der das Bild gespiegelt werden soll. Diese Funktion ist hilfreich beim Scannen von transparenten Vorlagen von der Rückseite. -
Seite 48: Touchscreen - Anzeige&Job Steuerung
Touchscreen – Anzeige&Job Steuerung Die Steuerelemente im Menü Anzeige&Job Steuerung ermöglichen dem Benutzer die Kontrolle und Änderung der auf dem externen TFT-Monitor (Option) angezeigten Images. Ein externer Monitor kann über die Anschlussbuchse (Abbildung 7, Detail #3) auf der Rückseite des Scanners angeschlossen werden. Abbildung 46: Anzeige&Job Steuerung Menü... - Seite 49 Der Kontroller ist in drei kreisförmige Elemente aufgeteilt. Der äußere Kreis beinhaltet die Tasten zur Steuerung des Zoombereichs über das Image. Der mittlere Kreis beinhaltet die Tasten zur Vergrößerung des Zoomfaktors, zur Verringerung des Zoomfaktors, zur Rotation um 90 Grad im Uhrzeigersinn, zur Skalierung des Images auf die Original- größe der Vorlage.
-
Seite 50: Ocr
B.5.1 Der Scanner verfügt über eine integrierte OCR-Funktion. Diese Funktion kann über die OCR-Taste rechts unterhalb vom Vorschaufenster aktiviert werden. Mithilfe dieser Funktion können ausgewählte Bereich des Images auf Textinhalte untersucht werden. Die Erkennung beschränkt sich auf Text und Zeilenwechsel. Eine Layoutanalyse wird durch diese Funktion nicht durchgeführt. -
Seite 51: Abbildung 49: Rechteck Zur Auswahl Des Ocr Bereichs
Tippen Sie an einer beliebigen Stelle auf das Image im Touchscreen. Ein farbiges Rechteck öffnet. Abbildung 50: Rechteck zur Auswahl des OCR Bereichs Exit: Kehrt zur vorherigen Ansicht zurück. CUT: Der durch das Rechteck markierte Bereich wird vergrößert dargestellt. CLR: Löscht den ausgewählten Bereich. -
Seite 52: Abbildung 50: Ansicht Der Vorauswahl
Tippen Sie auf CUT. Der Touchscreen zeigt jetzt den vorgewählten Bereich in einer vergrößerten Ansicht mit einem roten Rahmen. Abbildung 51: Ansicht der Vorauswahl Um die Auswahl anzupassen, tippen Sie auf einen der Pfeile am Auswahlrechteck. Die Farbe des Rechtecks wechselt zu grün. Tippen Sie auf CLR, um zum vorherigen Bild zu wechseln und die Auswahl zu wiederholen. -
Seite 53: Stapelmodus
B.5.2 Stapelmodus Der Inhalt der Fußzeile im Menü Anzeige&Job Steuerung weicht von den Fußzeilen der anderen Menüs ab. Abbildung 53: Fußzeile mit Status Die Fußzeile zeigt • den Status des aktuellen Scanmodus • die Taste zum Umschalten zwischen Stapelmodus und Einzel •... -
Seite 54: Abbildung 54: Meldung Zu Beginn Des Stapelmodus
Vor dem Scannen zeigt der Touchscreen eine Meldung zum Urheberrecht an, der zugestimmt werden muss. Abbildung 55: Meldung zu Beginn des Stapelmodus Nach der Bestätigung öffnet das Anzeige&Job Steuerung Bild auf dem Touchscreen. Es enthält zusätzliche Tasten, die oberhalb und unterhalb des Vorschaufensters positioniert sind. -
Seite 55: Navigation Durch Die Liste Der Images
B.5.2.1 Navigation durch die Liste der Images Mit Hilfe der zusätzlichen Tasten ist die Navigation in der Liste der gescannten Images möglich, solange der Stapelmodus aktiv ist. Das zuletzt gescannte Image wird im Vorschaubereich des Touchscreens angezeigt. Es wird an das Ende der Liste angefügt und ist durch einen blauen Rahmen gekennzeichnet. Die Funktionen der zusätzlichen Tasten: Mit diesen Tasten bewegen Sie einen Rahmen aufwärts bzw. -
Seite 56: Image In Der Liste Verschieben
B.5.2.2 Image in der Liste verschieben Verwenden Sie die Aufwärts-/Abwärtstasten, um die Markierung in der Liste der Images an die gewünschte Position zu verschieben. Drücken Sie diese Taste, um ein Image zu markieren. Das Image kann jetzt mit den Aufwärts-/Abwärtstasten an die gewünschte Position verschoben werden. -
Seite 57: Stapelmodus Beenden
B.5.2.6 Stapelmodus beenden Vor dem Beenden des Stapelmodus können die Images an unterschiedliche Ziele übertragen werden Abbildung 58: Ziele zum Beenden des Stapelmodus Die Ziele entsprechen den Zielen, die im Kapitel B.6 und den folgenden Unterkapiteln beschrieben werden. Um den Stapelmodus zu beenden, drücken Sie die Taste Stapel beenden in der Fußzeile. -
Seite 58: Touchscreen - Ziel Wählen
Touchscreen – Ziel wählen Dieses Menü zeigt die Ausgabeziele an, an die Images übertragen werden können. Abbildung 60: Menü 1 „Ziel wählen“ Aufgrund der Größe des Touchscreens werden nicht alle Ziele gleichzeitig angezeigt. Mit Hilfe des Scrollbalkens an der rechten Seite kann der Inhalt des Touchscreens bewegt werden. -
Seite 59: Dateinamen Oder Andere Einträge Ändern
B.6.1 Dateinamen oder andere Einträge ändern Um einen Eintrag zu ändern, tippen Sie in der jeweiligen Zeile auf den Bereich mit dem zu ändernden Eintrag. Der Touchscreen zeigt dann eine alphanumerische Tastatur. Abbildung 62: Alphanumerische Tastatur Verwenden Sie die Pfeiltasten, um den Cursor in der Zeile zu positionieren. Verwenden Sie diese Taste, um ein Zeichen zu löschen. -
Seite 60: Usb - Einstellungen
B.6.2 USB – Einstellungen An der Vorderseite des Scanners steht eine USB-Buchse zum Anschluss von Speichermedien zur Verfügung. Durch Antippen von Einstellungen wird das Inhaltsverzeichnis des angeschlossenen USB-Speichermediums angezeigt. Abbildung 63: Inhaltsverzeichnis USB-Speichermedium Die LED der USB-Buchse leuchtet während des Zugriffs auf das Speichermedium kontinuierlich. -
Seite 61: Bild Kopieren - Einstellungen
B.6.3 Bild kopieren – Einstellungen Tippen Sie auf Einstellungen, um die Parametersätze für den Ausdruck anzuzeigen. Diese Parametersätze enthalten Einträge für das Druckermodell, das Papierformat und die Ausrichtung. Abbildung 64: Einstellungen für den Ausdruck Diese Parametersätze können zurzeit nur in der administrativen Ebene des ®... -
Seite 62: Bild Mittels Ftp Hochladen - Einstellungen
B.6.4 Bild mittels FTP hochladen – Einstellungen Tippen Sie auf Einstellungen, um die Parametersätze zum Hochladen der Daten auf einem FTP-Server anzuzeigen. Diese Parametersätze enthalten Einträge für die IP-Adresse sowie für den Dateinamen. Abbildung 66: Einstellungen für Datentransfer auf FTP-Server Im Touchscreen kann nur der Eintrag für den Dateinamen geändert werden. -
Seite 63: Netzwerkumgebung - Einstellungen
B.6.5 Netzwerkumgebung – Einstellungen Tippen Sie auf Einstellungen, um die Parametersätze für den Datentransfer ins Netzwerk anzuzeigen. Diese Parametersätze enthalten Einträge für den Netzwerkpfad, in dem die Datei gespeichert wird, und den Dateiname. Abbildung 67: Netzwerk Einstellungen Im Touchscreen kann nur der Eintrag für den Dateinamen geändert werden. Um den Eintrag in der Zeile zu ändern, tippen Sie auf diese Zeile. -
Seite 64: Versenden - Einstellungen
B.6.6 Versenden – Einstellungen Tippen Sie auf Einstellungen, um die Optionen zum Versand per E-Mail anzuzeigen. Diese Parametersätze enthalten Einträge für den Empfänger, für die „Betreff“-Zeile und für den Dateinamen. Abbildung 68: Einstellungen für den E-Mail Versand Um einen Eintrag zu ändern, tippen Sie in der jeweiligen Zeile auf den Bereich mit dem zu ändernden Eintrag. -
Seite 65: Ablaufsteuerung
B.6.6.1 Ablaufsteuerung Für den Versand der Images per Mail stehen zwei Modi für die Ablaufsteuerung zur Auswahl. Diese Zuordnung dieser Modi erfolgt administrativen Ebene ® Scan2Net Interfaces. Der dort festgelegte Modus beeinflusst den Ablauf beim Versand von Images per Mail. automatisch Nach dem Antippen von Bild als eMail versenden wird das Image an die E-Mail Adresse versandt, die in den Einstellungen für den E-Mail Versand... -
Seite 66: Das Scanwizard Benutzerinterface
Das ScanWizard Benutzerinterface ® Jeder Scan2Net Scanner ist ein Webserver, ausgestattet mit einer eigenen HTML- basierten Bedienoberfläche, genannt ScanWizard. Konfigurieren Sie den verwendeten Browser folgendermaßen, um die integrierte Bedienoberfläche ScanWizard störungsfrei nutzen zu können: • Jede Seite muss direkt geladen werden und darf nicht aus dem Zwischenspeicher (Cache) des Browsers geladen werden. -
Seite 67: Sprache Umschalten
Sprache umschalten Klicken Sie im Hauptmenü auf Setup Device . Das Hauptfenster öffnet. Klicken Sie in der Auswahl für die Benutzerebenen auf User. Abbildung 71: Benutzerebenen, „User“ auswählen Klicken Sie im nächsten Fenster im Bereich User Settings auf User Settings . Abbildung 72: Ebene „User“, User Settings auswählen Bedienungsanleitung Seite 67... - Seite 68 Als Startbild der Ebene „User“ wird die Auswahl für Power Savings angezeigt. Abbildung 73: Auswahl Power Savings Klicken Sie auf Language Selector (Sprachauswahl). Abbildung 74: Auswahl Language Selector Klicken Sie in der Zeile Language auf den Auswahlpfeil. Klicken Sie in der Liste auf den Eintrag deutsch. Der Wechsel der Sprache im Benutzer-Interface erfolgt sofort.
-
Seite 69: Scan2Net Hauptmenü
® Scan2Net Hauptmenü ® Das deutschsprachige Scan2Net Hauptmenü enthält drei Auswahlelemente. ® Abbildung 75: Scan2Net Hauptmenü, deutschsprachige Version Anwendung starten wechselt zum ScanWizard Benutzerinterface. Basisinformationen zum ScanWizard Benutzerinterface finden Sie ab Kapitel C.3. Gerät einstellen wechselt zum Setup-Menü. Wenn Sie über Zugriffsrechte für den ®... -
Seite 70: Das Scanwizard Benutzerinterface
Das ScanWizard Benutzerinterface Nach dem Anklicken von Anwendung starten wird das ScanWizard Benutzerinterface angezeigt. Abbildung 76: ScanWizard Benutzerinterface Um den Zugriff auf das ScanWizard Benutzerinterface zu vereinfachen, können Sie die in der Adresszeile angezeigte Adresse als Lesezeichen speichern. Mit ScanWizard steuern Sie den Scanner ohne dass zusätzliche Software nötig ist. Seite 70 Bedienungsanleitung... - Seite 71 Zusätzlich zu den umfangreichen Grundfunktionen stehen auch erweiterte Funktionen wie Farb- und Jobmanagement zur Verfügung. Abbildung 77: Funktionsbereiche des ScanWizard Benutzerinterface In den vier Funktionsbereichen des ScanWizard • wird der Status des Scanners angezeigt (Statuszeile), • werden die Scanparameter gesetzt (Hauptmenü), •...
-
Seite 72: Scanwizard Benutzerinterface Beenden
C.3.1 ScanWizard Benutzerinterface beenden Um das ScanWizard Benutzerinterface zu beenden, klicken Sie im Hauptmenü auf Administration, dort dann auf Exit. Abbildung 79: ScanWizard beenden Das ScanWizard Benutzerinterface wird geschlossen und der Browser kehrt zum ® Scan2Net Hauptmenü (Abbildung 75) zurück. Seite 72 Bedienungsanleitung... -
Seite 73: Informationen
Informationen Informationen Status Scanners abzufragen, klicken ® Scan2Net Hauptmenü (Abbildung 75) auf Informationen . Abbildung 80: Informationen Die Statusinformationen beinhalten u.a. Angaben zur genauen Gerätebezeichnung, zur installierten Firmware-Version sowie zu den bereits installierten Optionen. ® Klicken Sie auf Zurück , um zum Scan2Net Hauptmenü... -
Seite 74: D Die Setup Ebene
D Die Setup Ebene Die Setup-Ebene gliedert sich in drei Benutzerebenen, wovon die Benutzerebenen Poweruser und Admin jeweils durch ein Passwort geschützt sind. Die Benutzerebene User ist frei zugänglich und bietet dem Benutzer die Möglichkeit, Informationen zum Status des Scanners abzufragen. Dazu gehören zum Beispiel die installierte Firmware-Version, die Lebensdauer der Lampen oder die Betriebsstunden des Scanners. -
Seite 75: Benutzerebene User
Benutzerebene User Klicken Sie auf User . Abbildung 82: Benutzerebene User Das Startbild der Benutzerebene User ist in zwei Bereiche unterteilt. Im Bereich Geräteinformation kann eine detaillierte Geräteinformation sowie der Betriebsstundenzähler abgerufen werden. Im Bereich Benutzereinstellungen können durch den Benutzer Parameter des Scanners eingestellt werden. -
Seite 76: Geräteinfo
D.1.1 Geräteinfo Klicken Sie im Bereich Geräteinformation auf die Schaltfläche Geräteinfo , um die detaillierte Ansicht der Geräteparameter zu öffnen. Spezielle Informationen können durch Anklicken der Links unterhalb von Geräteinfo direkt erreicht werden. Abbildung 83: Geräteinfo Klicken Sie auf die Schlüsselworte, zum Beispiel Gerät, um die gewünschten Informationen zum Scanner zu erhalten. - Seite 77 Eine wichtige Information für den Benutzer ist die Angabe der Firmware Version, die in der zweiten Tabelle angezeigt wird. Abbildung 84: Firmware Version Weitere Informationen, die von einem Servicetechniker oder beim Gespräch mit der Servicehotline benötigt werden, können durch Anklicken der weiteren Links abgerufen werden.
-
Seite 78: Betriebszähler
D.1.2 Betriebszähler Klicken Sie im Bereich Information auf die Schaltfläche Betriebszähler , um eine Liste der Zählerstände des Scanners anzuzeigen. Abbildung 85: Werte im Betriebszähler Die Einträge der Tabelle im Einzelnen: Titel Inhalt Scanzähler Die Gesamtzahl der Scans seit der Auslieferung des Scanners. -
Seite 79: Benutzereinstellungen
D.1.3 Benutzereinstellungen Zur Anpassung verschiedener grundlegender Einstellungen klicken Sie im Bereich Benutzereinstellungen auf die Schaltfläche Benutzereinstellungen . Das folgende Fenster öffnet. Abbildung 86: Auswahl der Benutzereinstellungen Das Fenster Energiesparmodus öffnet als Startfenster der Benutzereinstellungen. Klicken Sie auf die Links unter der Titelzeile, um die jeweiligen Parameter einzustellen. Klicken Sie auf Hauptmenü... -
Seite 80: Sprachauswahl
D.1.3.1 Sprachauswahl Mit der Funktion Sprachauswahl wählen Sie die Spracheinstellung, mit der die S2N Bedienoberfläche angezeigt wird. Klicken Sie auf den Auswahlpfeil und wählen Sie die gewünschte Sprache aus der Liste. Abbildung 87: Liste der verfügbaren Sprachen Durch Anklicken wählen Sie die gewünschte Sprache für die Bedienoberfläche. Die Anzeige wechselt sofort nach dem Auswählen. -
Seite 81: Dateiname
D.1.3.2 Dateiname Klicken Sie auf den Link Dateiname, um einen Namen zu definieren, der beim Speichern der Images als Grundeinstellung verwendet wird. Abbildung 88: Dateiname Im Dateinamen können Variablen (sog. Platzhalter) verwendet werden. Um eine Liste der erlaubten Variablen anzuzeigen, klicken Sie auf den Link Platzhalter. Abbildung 89: Im Dateinamen zulässige Variablen Unter dem Eingabebereich wird der Dateiname angezeigt, der definiert wurde. -
Seite 82: Energiesparmodus
D.1.3.3 Energiesparmodus Mit der Funktion Energiesparmodus definieren Sie die Zeit, nach der die gewählte Komponente automatisch in den Stand-by Modus wechselt. Klicken Sie auf den Auswahlpfeil und wählen Sie den gewünschten Wert aus der Liste. Abbildung 90: Auswahl der Stand-by Zeiten Klicken Sie auf den Auswahlpfeil, um die Liste der möglichen Werte anzuzeigen. -
Seite 83: Transportgeschwindigkeit
D.1.3.4 Transportgeschwindigkeit Zwei Transportgeschwindigkeiten stehen zur Verfügung. Diese können im Touchscreen (siehe Kap. 0) und im ScanWizard Benutzerinterface gewählt werden. Die Funktion Transportgeschwindigkeit definiert die Geschwindigkeit, mit der die zu scannenden Dokumente transportiert werden. Abbildung 91: Transportgeschwindigkeit wählen Klicken Sie auf den Auswahlpfeil, um Geschwindigkeiten für die Einstellung Langsam und Schnell zu wählen. -
Seite 84: Lautstärke
D.1.3.5 Lautstärke Klicken Sie auf Lautstärke, um die Lautstärke der Audiosignale einzustellen. Abbildung 92: Lautstärke einstellen Klicken Sie auf den gewünschten Prozentwert in der Skala oder klicken Sie auf die Pfeilspitze und bewegen Sie diese zum gewünschten Wert. Seite 84 Bedienungsanleitung... -
Seite 85: Beginn Der Seitenteilung
D.1.3.6 Beginn der Seitenteilung Klicken Sie auf den Link Beginn der Seitenteilung, um die Hälfte der Bilddatei zu definieren, die bei aktivierter Seitenteilung (siehe Kapitel B.3.2) als Startseite ausgegeben wird. Abbildung 93: Start der Seitenteilung wählen Als Standard ist die linke Hälfte der Bilddatei definiert. Soll die Ausgabe mit der rechten Hälfte starten, kann die Reihenfolge geändert werden. -
Seite 86: Mittleres Führungsblech
D.1.3.7 Mittleres Führungsblech Klicken Sie auf den Link Mittleres Führungsblech und wählen Sie die Einstellung, die zum im Scanner installierten Führungsblech passt. Abbildung 94: Farbe des Führungsblechs wählen Schwarz / Weiß Werksseitig Großformatscanner einem schwarzen Führungsblech ausgerüstet. Optional ist ein weißes Führungsblech erhältlich, das zum Scannen von transparenten Dokumenten eingesetzt wird. -
Seite 87: E Hilfe Im Fehlerfall
Netzteils, die Stellung des Hauptschalters. Informieren Sie Ihren Servicepartner Der Schalter ist defekt. oder nehmen Sie Kontakt mit dem Image Access Support auf. http://portal.imageaccess.de/ Der Scanner startet Softwarefehler im Scanner. Schalten Sie den Scanner am nicht beim Drücken des Hauptschalter für mindestens 10... - Seite 88 Fortsetzung Fehlerbeschreibung und Fehlerbeseitigung Problem Mögliche Ursache Beseitigung Die Farben in der Die Vorlage, die für den Reduzieren Sie die Farbverstärkung Bilddatei haben einen Weißabgleich verwendet für den Farbkanal „Rot“. Zur Rotstich. wurde, hat einen höheren Erläuterungen siehe Kapitel Fehler! Blauanteil als die Verweisquelle konnte nicht gefunden werden., Farbverstärkung.
-
Seite 89: F Technische Daten
F Technische Daten Scanner Spezifikation WideTEK ® Optisches System Maximale Dokumentengröße 950 mm / 37,4 Zoll Scanbreite Max. 915 mm / 36 Zoll Scanner Auflösung 1200 x 1200 dpi Optische Auflösung 1200 x 600 dpi Sensor Typ 3x Tri-Color CCDs, gekapselt und staubdicht 12 Bit Graustufen (interne Auflösung) 36 Bit Farbe (interne Auflösung) Sensor Auflösung... - Seite 90 WideTEK ® Optisches System Maximale Dokumentengröße 1270 mm / 50 Zoll Scanbreite Max. 1118 mm / 44 Zoll Scanner Auflösung 1200 x 1200 dpi Optische Auflösung 1200 x 600 dpi Sensor Typ 4x Tri-Color CCDs, gekapselt und staubdicht 12 Bit Graustufen (interne Auflösung) 36 Bit Farbe (interne Auflösung) Sensor Auflösung 90.00 Pixel (4x 22.500)
-
Seite 91: Elektrische Spezifikation
Elektrische Spezifikation Externes Netzteil Eingangsspannung 100 – 240 V AC Eingangsfrequenz 47 – 63 Hz Einschaltstrom 120 A max. / 264 V AC/ Wirkungsgrad 85 % Umgebungstemperatur 0 bis 65 °C Luftfeuchtigkeit 20 bis 80 % RH, nicht kondensierend ECO Standard CEC Level V Scanner Spannung... -
Seite 92: Dokumentenspezifikation
Dokumentenspezifikation WideTEK ® Dokumentengröße 950 mm / 37,4 Zoll, bis zu 500 m / 20.000 Zoll Länge. Die maximale Dokumentenlänge ist abhängig von Scanauflösung und Scanmodus. WideTEK / WideTEK ® ® Dokumentengröße 1270 mm / 50 Zoll Breite, bis zu 500 m / 20.000 Zoll Länge. Die maximale Dokumentenlänge ist abhängig von Scanauflösung und Scanmodus. -
Seite 93: Gewicht Und Maße
Gewicht und Maße WideTEK ® Abmessungen Scanner 228 x 1095 x 507 mm (H x B x T) Abmessungen Scanner m. Untergestell 1070 x 1095 x 507 mm (H x B x T) Gewicht des Scanners 41 kg Gewicht des Untergestells / inkl. Papierfangkorb 18,5 kg / 20,7 kg Abmessungen der Transportbox 470 x 1200 x 810 mm(H x B x T) -
Seite 94: Ce Konformitätserklärung
Image Access GmbH Hatzfelder Strasse 161 - 163 42281 Wuppertal erklärt hiermit, dass das Produkt: WideTEK 36 Scanner / WideTEK 44 / WideTEK 48 Scanner Modellbezeichnung: WT36-XXX / WT44-XXX / WT48-XXX (XXX spezifiziert die Geräteversion und evtl. vorhandene Optionen) Seriennummer: Alle in Übereinstimmung ist mit folgenden EG-Normen und EG-Richtlinien... -
Seite 95: Fcc Erklärung
Erklärender: Image Access GmbH Hatzfelder Strasse 161 – 163 42281 Wuppertal, Germany Produkte: WideTEK 36 / WideTEK 44 / WideTEK 48 Scanner Modellbezeichnung: WT36 –XXX / WT44-XXX / WT48-XXX (XXX spezifiziert die Geräteversion und evtl. vorhandene Optionen) Wuppertal, 10.11.2014 Thomas Ingendoh, President and CEO... - Seite 96 Notizen und Hinweise Seite 96 Bedienungsanleitung...
