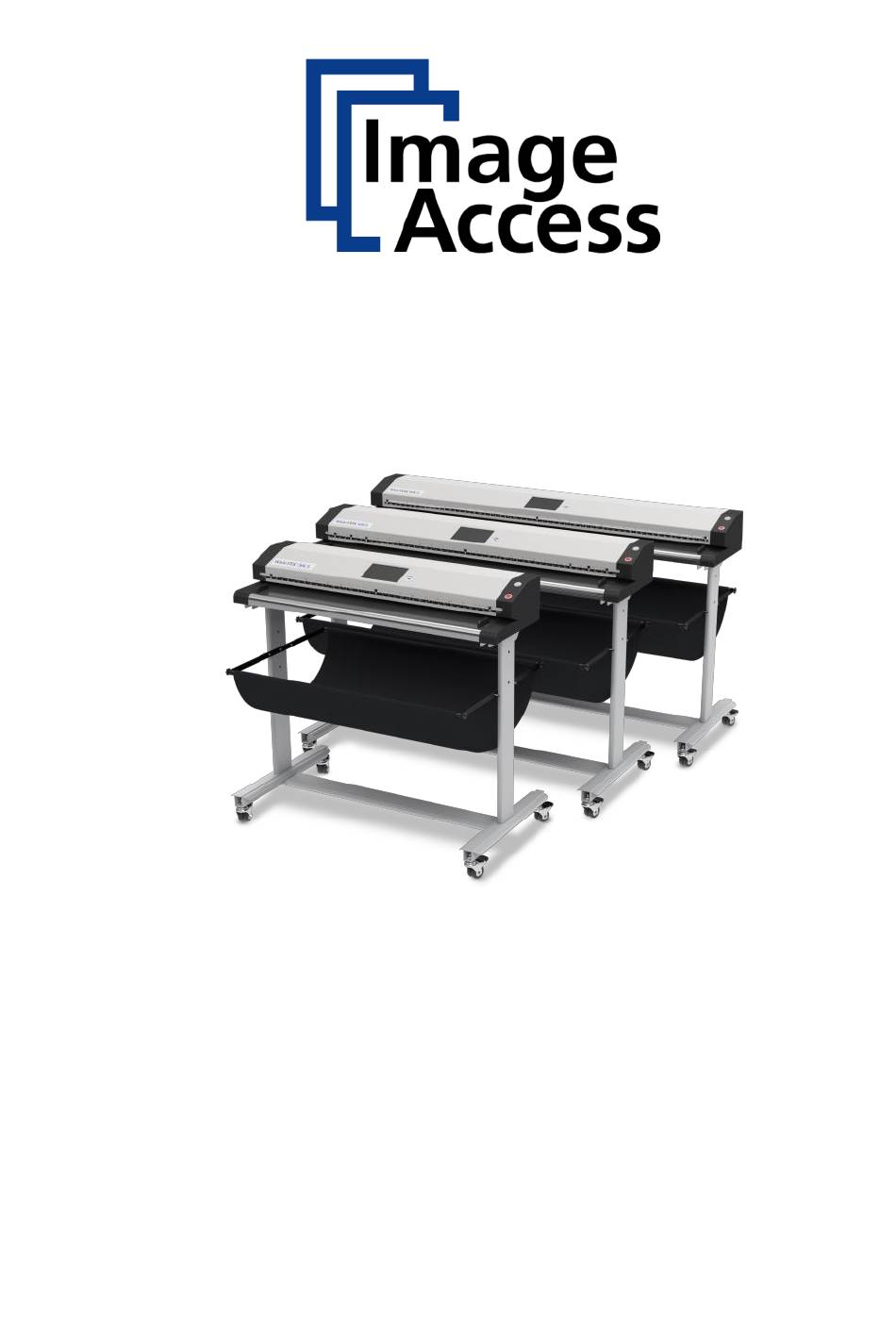

- Seite 1 WideTEK® 36CL/48CL/60CL Setup-Anleitung deutsch 07/2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Revisionsübersicht ..................4 Hinweise zur Anleitung und zum Hersteller ..........5 Anleitung verfügbar halten ..............5 Gestaltungsmerkmale im Text ..............6 Gestaltungsmerkmale in Abbildungen ............ 7 Zugehörige Unterlagen ................7 Urheberrecht ................... 8 Kontaktdaten des Herstellers in Deutschland ......... 8 Technischer Support ................ - Seite 3 Setup vorbereiten ................... 21 Anschließen des Netzteils ..............21 Netzwerkverbindung herstellen ............22 Scanner auf das optionale Untergestell stellen ........22 Optionalen Monitor anschließen ............23 Optionalen Touchscreen anschließen ........... 24 Scanner einschalten ................25 Scanner ausschalten ................27 Setup durchführen .................. 29 Setup Wizard ..................
-
Seite 4: Revisionsübersicht
Revisionsübersicht Revisionsübersicht Datum Rev. Name Beschreibung der Grund der Änderung Änderung 15.07.2021 Erster Entwurf Erste veröffentlichte Version... -
Seite 5: Hinweise Zur Anleitung Und Zum Hersteller
Hinweise zur Anleitung und zum Hersteller Hinweise zur Anleitung und zum Hersteller Dieses Handbuch hilft Ihnen bei der sicheren Vorbereitung und Durchführung der Einrichtung der Großformatscanner WideTEK® 36CL/48CL/60CL. Die Großformatscanner WideTEK® 36CL/48CL/60CL werden im Folgenden als "Scanner" bezeichnet. Die Starttaste wird in dieser Anleitung als "Power-Taste" bezeichnet. Anleitung verfügbar halten Diese Anleitung ist Bestandteil des Scanners. -
Seite 6: Gestaltungsmerkmale Im Text
Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale im Text Verschiedene Elemente dieser Anleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie die folgenden Elemente leicht unterscheiden: normaler Text SCHALTFLÄCHEN DER BILDSCHIRMSEITE "Menübezeichnungen" ➢ Handlungsschritte • Aufzählung der ersten Ebene Querverweise Tipps enthalten zusätzliche Informationen, z. -
Seite 7: Gestaltungsmerkmale In Abbildungen
Hinweise zur Anleitung und zum Hersteller Gestaltungsmerkmale in Abbildungen Wird auf Elemente in einer Legende oder im laufenden Text Bezug genommen, werden diese mit einer Nummer (1) versehen. Zugehörige Unterlagen Zu den mitgeltenden Unterlagen gehören: • Auspack- und Einpackanleitung • Rechtliche Informationen (EG-Konformitätserklärung, Sicherheits- und EMV Zertifikate, RoHS etc.). -
Seite 8: Urheberrecht
Tel.: +49-202-27058-0 E-Mail: dokumentation@imageaccess.de Internetadresse: www.imageaccess.de Technischer Support Den technischen Support der Image Access GmbH erreichen Sie unter der folgenden E-Mail-Adresse: support@imageaccess.de. Kontaktdaten des Herstellers in den USA Image Access LP 2511 Technology Drive, Suite 109 Elgin, IL 60124 Tel.: +1-224-293-2585 E-Mail: support@imageaccess.us... -
Seite 9: Gerätesicherheit
Gerätesicherheit Gerätesicherheit Bestimmungsgemäßer Gebrauch Der Scanner wird zum Scannen aller Arten von Bildern und Dokumenten verwendet. Die Dokumente müssen den Eigenschaften gemäß den technischen Spezifikationen entsprechen. Der Scanner ist für den Einsatz in geschlossenen Räumen im gewerblichen Bereich vorgesehen. Zur bestimmungsgemäßen Verwendung gehört auch das Lesen und Verstehen dieses Handbuchs sowie das Beachten und Befolgen aller Hinweise in diesem Handbuch, insbesondere der Sicherheitshinweise. -
Seite 10: Grundlegende Sicherheitshinweise
➢ Verwenden Sie den Scanner nicht, wenn er sichtlich beschädigt ist. Ziehen Sie in diesem Fall das Netzkabel aus der Steckdose. Wenden Sie sich an den technischen Support von Image Access, siehe Abschnitt Technischer Support ab Seite 8. Verbrennungen vermeiden ➢... -
Seite 11: Verantwortung Des Betreibers
Gerätesicherheit Sachschäden oder Funktionsstörungen vermeiden ➢ Sorgen Sie für eine gute Raumbelüftung, um die Umgebungsbedingungen aufrechtzuerhalten. ➢ Stellen Sie den Scanner nicht in die Nähe von Geräten, die eine starke elektromagnetische Strahlung abgeben. ➢ Stellen Sie den Scanner immer auf einen geeigneten, stabilen Tisch oder auf das optional erhältliche Untergestell. -
Seite 12: Gestaltungsmerkmale Von Warnhinweisen
Gerätesicherheit Gestaltungsmerkmale von Warnhinweisen In dieser Anleitung finden Sie folgende Warnhinweise: WARNUNG Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die möglicherweise zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann. -
Seite 13: Beschreibung
Beschreibung Beschreibung Aufgabe und Funktion Der Scanner wird zum Scannen aller Arten von Bildern und Dokumenten verwendet. Die Eigenschaften der Dokumente wie z.B. Größe, Gewicht müssen den Spezifikationen entsprechen, die sich in den technischen Daten befinden. Der Scanner ist für den Einsatz in geschlossenen Räumen im gewerblichen Bereich vorgesehen. -

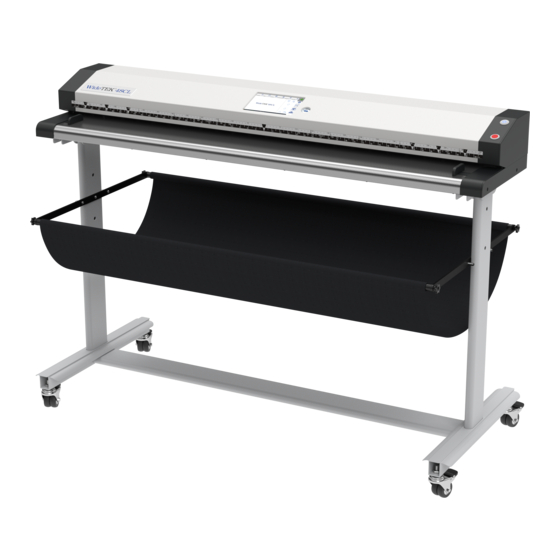

Seite 14: Übersicht Widetek® 36Cl/48Cl/60Cl
Beschreibung Übersicht WideTEK® 36CL/48CL/60CL Benennung Dokumenttransport Touchscreen USB-Anschlussbuchse Power-Taste Transporthilfen Stop-Taste Höhenverstellungsschrauben (zum Beispiel WideTEK 60CL) -
Seite 15: Übersicht Rückseite
Beschreibung Übersicht Rückseite Benennung USB-Anschlussbuchse HDMI-Anschlussbuchse Netzwerkanschlussbuchse Hauptschalter Anschlussbuchse 19 V DC für externen Netzadapter... -
Seite 16: Übersicht Bildschirmseite Für Das Setup-Menü
Beschreibung Übersicht Bildschirmseite für das Setup-Menü Benennung Schaltflächen und Parameter Anzeige der Menübezeichnung Anzeige der Onlinehilfe Schaltfläche zum Verlassen des Setup-Menüs zum "Applikation auswählen" Bildschirm Anzeige der Seriennummer Anzeige der IP-Adresse Anzeige der Firmware-Version Schaltfläche um das Dokument im Scanner vorwärts zu fahren Schaltfläche um das Dokument im Scanner zurück zu fahren Anzeige der Online-Hilfe ist nur verfügbar, wenn am Scanner ein zweiter Touchscreen angeschlossen ist. -
Seite 17: Leistungschild
Beschreibung Leistungschild Das Leistungschild ist auf der Rückseite des Scanners angebracht. Die folgende Abbildung zeigt das Typenschild des Modells WideTEK® 36CL-600. Die folgende Abbildung zeigt das Typenschild des Modells WideTEK® 48CL-600. -
Seite 18: Seriennummer
Beschreibung Die folgende Abbildung zeigt das Typenschild des Modells WideTEK® 60CL-600. Seriennummer Die Seriennummer des Scanners befindet an der Rückseite des Gerätes. Halten Sie die Seriennummer bei Supportanfragen bereit. -
Seite 19: Bedienoberflächen
Beschreibung Bedienoberflächen Der Scanner kann auf mehreren Wegen bedient werden. • Über den Touchscreen und der ScanWizard Touch Bedienoberfläche. • Über EasyScan oder eine Kundenanwendung. • Über einen Standard-Webbrowser und die ScanWizard Client Bedienoberfläche. • Über den optionalen Scan2Pad® Hotspot. •... -
Seite 20: Aufstellort
Aufstellort Aufstellort Umgebungsbedingungen Achten Sie beim Betrieb des Scanners auf eine gute Raumbelüftung, um die Betriebsbedingungen zu gewährleisten. Der Aufbauort muss so gewählt werden, dass • der Seitenabstand zwischen Scanner und Wand mindestens 100 mm beträgt, • der Abstand zwischen Scanner-Rückseite und Wand mindestens 50 mm beträgt, •... -
Seite 21: Setup Vorbereiten
Setup vorbereiten Setup vorbereiten Anschließen des Netzteils WARNUNG Gefahr eines elektrischen Schlags durch falschen Anschluss. ➢ Stellen Sie sicher, dass die Netzsteckdose den lokalen Vorschriften entsprechend geerdet ist. VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen, Knochenbrüche, Prellungen und Quetschungen können die Folge sein. -
Seite 22: Netzwerkverbindung Herstellen
Setup vorbereiten Netzwerkverbindung herstellen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen, Knochenbrüche, Prellungen und Quetschungen können die Folge sein. ➢ Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Um die Netzwerkverbindung herzustellen, gehen Sie wie folgt vor: ➢... -
Seite 23: Optionalen Monitor Anschließen
Setup vorbereiten Optionalen Monitor anschließen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen, Knochenbrüche, Prellungen und Quetschungen können die Folge sein. ➢ Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Um einen optionalen Monitor anzuschließen, gehen Sie wie folgt vor: ➢... -
Seite 24: Optionalen Touchscreen Anschließen
Setup vorbereiten Optionalen Touchscreen anschließen VORSICHT Falsches Verlegen der Anschlusskabel kann zum Stolpern führen, Knochenbrüche, Prellungen und Quetschungen können die Folge sein. ➢ Verlegen Sie die Anschlusskabel so, dass niemand darüber stolpern kann. Um einen optionalen Touchscreen anzuschließen, gehen Sie wie folgt vor: ➢... -
Seite 25: Scanner Einschalten
Setup vorbereiten Scanner einschalten Um den Scanner einzuschalten, gehen Sie wie folgt vor: ➢ Drücken Sie den HAUPTSCHALTER (1) auf der Rückseite in die Stellung "I". Der Scanner ist im Stand-by-Betrieb. - Seite 26 Setup vorbereiten Um den Scanner aus dem Stand-by-Betrieb zu starten, gehen Sie wie folgt vor: ➢ Drücken Sie die Power-Taste. Die Power-Taste leuchtet blau. Der Scanner führt einen Systemtest durch. Nach einer kurzen Wartezeit wird die Bildschirmseite "Applikation auswählen" auf Englisch angezeigt.
-
Seite 27: Scanner Ausschalten
Setup vorbereiten Scanner ausschalten Um den Scanner nach dem Durchführen des Setups in den Stand-by- Betrieb zu schalten, gehen Sie wie folgt vor: ➢ Tippen Sie auf der Bildschirmseite "Applikation auswählen" auf AUSSCHALTEN (1). Sie können auch die POWER Taste kurz drücken, um in dieses Menü zu gelangen. - Seite 28 Setup vorbereiten Um den Scanner für eine längere Zeit auszuschalten, gehen Sie wie folgt vor: ➢ Stellen Sie sicher, dass der Scanner im Stand-by-Betrieb ist. ➢ Drücken Sie den HAUPTSCHALTER (1) in die Stellung "0". Um den Scanner hart auszuschalten, gehen Sie wie folgt vor: ➢...
-
Seite 29: Setup Durchführen
Setup durchführen Setup durchführen Setup Wizard Der Setup Wizard wird sofort nach Abschluß des Startvorgangs am Touchscreen angezeigt. Der Setup Wizard ermöglicht es dem Benutzer bei der Erstinstallation eines Scan2Net Scanners die wichtigsten Einstellungen am Touchscreen durchzuführen. Nachdem der Setup Wizard erfolgreich durchlaufen ist, kann mit dem Scanner ohne weitere Einstellungen sofort gearbeitet werden. - Seite 30 Setup durchführen Alle Bedienoberflächen des Setup Wizard sind in der Online-Hilfe beschrieben. Um den Setup Wizard zu verlassen müssen Sie ihn in der Kachel LAUNCH SCAN APPLICATION deaktivieren. Der Start des Setup Wizard nach dem Hochfahren des Scanners kann im Abschnitt GERÄT EINSTELLEN von Scan2net reaktiviert werden.
-
Seite 31: Setup-Menü Aktivieren
Setup durchführen Setup-Menü aktivieren Um das Setup-Menü zu aktivieren, müssen Sie sich anmelden. Gehen Sie dazu wie folgt vor: ➢ Tippen Sie auf das GETRIEBESYMBOL (1). - Seite 32 Setup durchführen Das Login-Fenster wird angezeigt. ➢ Geben Sie im Login-Fenster die Anmeldedaten ein. ➢ Tippen Sie hierzu mit dem Finger auf das entsprechende Eingabefeld. ➢ Die Bildschirmtastatur wird angezeigt. ➢ Geben Sie in beiden Eingabefeldern "Poweruser" ein. ➢ Beachten Sie bei der Eingabe die Groß- und Kleinschreibung. ➢...
- Seite 33 Setup durchführen Übersicht Bildschirmseite für das Setup-Menü Weißabgleich: Anzeige des Untermenüs "Weißabgleich" Kameraeinstellungen: Anzeige der Untermenüs "Kameraeinstellungen" und "Stitching" Testsuite: Anzeige des Untermenüs "Testsuite" IP-Adresse: Anzeige des Untermenüs "IP-Adresse" Drahtloses Netzwerk: Anzeige des Untermenüs "Drahtloses Netzwerk" Benutzereinstellungen: Anzeige des Untermenüs "Benutzereinstellungen"...
-
Seite 34: Höheneinstellung - Änderung Der Höheneinstellung (Wt60Cl)
Setup durchführen Höheneinstellung - Änderung der Höheneinstellung (WT60CL) Durch eine Veränderung der Höheneinstellung kann Ihr Scanner Objekte mit einer maximalen Dicke von 11mm transportieren und scannen. Lösen der Höheneinstellung Stellen Sie sich seitwärts, rechts, neben das Gerät. ➢ Drücken Sie die obere Einheit, von oben, an der rechten Außenkante, mit einer Hand herunter (1) und halten den Andruck fest. - Seite 35 Setup durchführen Anpassung der Höheneinstellung auf die Stärke des Objektes ➢ Schieben Sie das Objekt rechtsbündig durch den Scanner, bis es hinten herausragt. ➢ Drücken Sie die obere Einheit, von oben, an der rechten Außenkante, mit einer Hand herunter (1) bis sie Kontakt mit dem Objekt hat. ➢...
-
Seite 36: Systemwiederherstellung
Systemwiederherstellung Systemwiederherstellung Solid State Disk Softwarefehler Das Dateisystem und das Linux-Betriebssystem eines Scan2Net-Scanners sind sehr robust und fehlertolerant. Das Dateisystem ist in der Lage, sich selbst zu reparieren, auch wenn das System während eines Festplattenschreibvorgangs die Stromversorgung verliert, was mit ziemlicher Sicherheit jeden Computer auf Windows-, Android- oder MAC- Betriebssystem-Basis beschädigen würde. -
Seite 37: Systemwiederherstellung Auf Werkseinstellungen
Systemwiederherstellung Systemwiederherstellung auf Werkseinstellungen Die Wiederherstellungsprozedur ist ein einfacher Prozess: Schritt Aktion Schalten Sie den Scanner entweder über den Touchscreen, über die aktuell verwendete Scan2Net-Anwendung oder durch Drücken der POWER-Taste aus. Schaltet das Gerät nicht in den Stand-by-Betrieb, halten Sie die POWER Taste länger als 5 Sekunden gedrückt, um den Scanner hart in den Stand-by-Betrieb zu schalten. -
Seite 38: Systemwiederherstellung Der Benutzereinstellungen
Systemwiederherstellung Systemwiederherstellung der Benutzereinstellungen Systemwiederherstellungspunkt setzen Schritt Aktion Öffnen Sie eine Registerkarte in einem Webbrowser und geben Sie die IP-Adresse des Scanners ein. Das Scan2Net-Fenster wird angezeigt. Klicken Sie auf GERÄT EINSTELLEN und dann auf POWERUSER. Geben Sie "Poweruser" als Benutzername und Passwort ein. Wählen Sie SYSTEMWIEDERHERSTELLUNG im Menü... -
Seite 39: Reinigung
Reinigung Reinigung Um den Scanner in gutem Betriebszustand zu halten, stellen Sie sicher, dass er frei von Staub, Tinte, Fett und anderen Verunreinigungen ist. Bei den Scannern handelt es sich um hochauflösende optische Instrumente mit hochwertigen Glasteilen. Da ein Scanner höherer Qualität kleinere Schmutz- und Staubpartikel besser sichtbar macht als ein Scanner geringerer Qualität, muss besonders darauf geachtet werden, dass alle Teile und insbesondere alle Glasteile so sauber wie möglich gehalten... -
Seite 40: Technische Daten
Technische Daten Technische Daten Scanner Spezifikation Optisches System WideTEK® 36CL-600 Maximale Dokumentenbreite 965 mm (38 Zoll) Scanbreite 915 mm (36 Zoll) Scanposition Dokumentenseite oben Scanner Auflösung 1200 × 1200 dpi (optional 9600 × 9600 dpi interpoliert) Pixelgröße 42 x 42µm Sensortyp Drei CIS Module Farbtiefe... - Seite 41 Technische Daten Optisches System WideTEK® 48CL-600 Maximale Dokumentenbreite 1270 mm (50 Zoll) Scanbreite 1220 mm (48 Zoll) Scanposition Dokumentenseite oben Scanner Auflösung 1200 × 1200dpi (optional 9600 × 9600 dpi interpoliert) Pixelgröße 42 x 42µm Sensortyp Drei CIS Module Farbtiefe 48 Bit Farbe (interne Auflösung) 16 Bit Graustufen (interne Auflösung)
-
Seite 42: Umgebungsbedingungen
Technische Daten Optisches System WideTEK® 60CL-600 Maximale Dokumentenbreite 1524 mm (60 Zoll) Scanbreite 1570 mm (61.85 Zoll) Orientierung des Dokuments Face-up Scanner Auflösung 1200 × 1200dpi (optional 9600 × 9600 dpi interpoliert) Pixelgröße 42 x 42µm Sensortyp Fünf CIS Module Farbtiefe 48 Bit Farbe (interne Auflösung) 16 Bit Graustufen (interne... -
Seite 43: Elektrische Spezifikationen
Technische Daten Elektrische Spezifikationen Externe Spannungsversorgung Spannung 100–240 V AC Frequenz 47–63 Hz ECO Standard CEC Level VI Scanner Spannung 19 V DC Strom Leistungsaufnahme Ruhemodus ≤ 0,5 W Stand-by ca. 5 W Scanbereit < 25 W Scannen < 45 W Dokumentenspezifikation Dokumentenlänge bis zu 500 m (20.000 Zoll) -
Seite 44: Abmessungen Und Gewicht Widetek® 36Cl-600
Technische Daten Abmessungen und Gewicht WideTEK® 36CL-600 Abmessungen des Scanners 170 x 1088 x 358 mm (H × B × T) (7 x 43 x 14 Zoll) Gewicht des Scanners 19 kg (42 lbs.) Gewicht des Untergestells 10 kg (22 lbs.) Abmessungen der Transportbox 260 x 1160 x 440 mm (Karton Scanner) (H ×... -
Seite 45: Abmessungen Und Gewicht Widetek® 60Cl-600
Technische Daten Abmessungen und Gewicht WideTEK® 60CL-600 Abmessungen des Scanners 170 x 1697 x 358 mm (H × B × T) (7 x 67 x 14 Zoll) Gewicht des Scanners 35 kg (77 lbs.) Gewicht des Untergestells 21 kg (46 lbs.) Abmessungen der Transportbox 250 x 1780 x 440 mm (Karton Scanner (H ×...
