7. Software Stitching
Die auf das Scanobjekt projizierten Laserlinien werden zu jedem Zeitpunkt von zwei
Kameras gesehen. Die tatsächliche Position jeder Laserlinie ist proportional zur
Entfernung des Objekts relativ zu seiner idealen Position. Das Ergebnis wird im
Bedienfeld für beide Laser, hinten und vorne, angezeigt.
Das Stitching könnte einfach erscheinen, da es nur notwendig wäre, das linke und
rechte Bild genau an der Laserlinie zusammenzusetzen. Leider ist die Laserlinie nicht
ein Pixel breit, sondern erstreckt sich über fünf oder mehr Pixel. Außerdem stellt das
Objekt selbst für den Laser eine Oberfläche mit unterschiedlichem
Reflexionsvermögen, Streuung und anderen Eigenschaften dar, so dass es für die
Kameras schwierig ist, seine Position exakt zu erfassen.
Da ein Stitching-Fehler von mehr als einem Pixel für den menschlichen Betrachter sichtbar ist, muss
mehr getan werden, um Stitching-Artefakte zu korrigieren.
Alle Image Access-Scanner, die über zwei oder
mehr Kameras verfügen, sind mit einer
2D Stitching-Funktion
ausgestattet. Diese
Funktion identifiziert den optimalen
Kreuzungspunkt für den Stitching-Prozess,
basierend auf fortschrittlichen Algorithmen. Die
Algorithmen sind inhaltsbasiert, um den x- und y-
Versatz zu bestimmen, der für ein optimales
Ergebnis angewendet werden muss.
Wenn dieser Regler auf
diese Algorithmen ausgeschaltet. Das Bild wird
mit den werkseitig bei der Herstellung
ermittelten Werten oder neueren Werten, die ein Techniker mit Hilfe der Stitching-Justage-
Glasplatte gemessen hat, zusammengefügt. Die Verwendung der festen Werte ist nur zu
Diagnosezwecken sinnvoll.
Beispiel:
Wenn ein Scan mit festem Stitching an der Kopfposition Null und unter Verwendung eines
flachen Dokuments (wie die mit dem Scanner gelieferte Stitching Testvorlage) nicht zu einem nahezu
perfekten Stitching führt (weniger als 5 Pixel @ 600dpi), kann eine Kameraeinstellung durch einen
autorisierten Servicetechniker erforderlich sein.
Adaptives
sehr vorhersehbaren und bestmöglichen Ergebnissen. Verwenden Sie
wenn Sie die Funktionsweise vollständig verstehen.
Best Practices WideTEK 36ART
Adaptive
Fixed
eingestellt ist, sind
BEST PRACTICES
2D-Stitching ist die Einstellung der Wahl. Sie führt in fast allen Szenarien zu
Seite 16 von 26

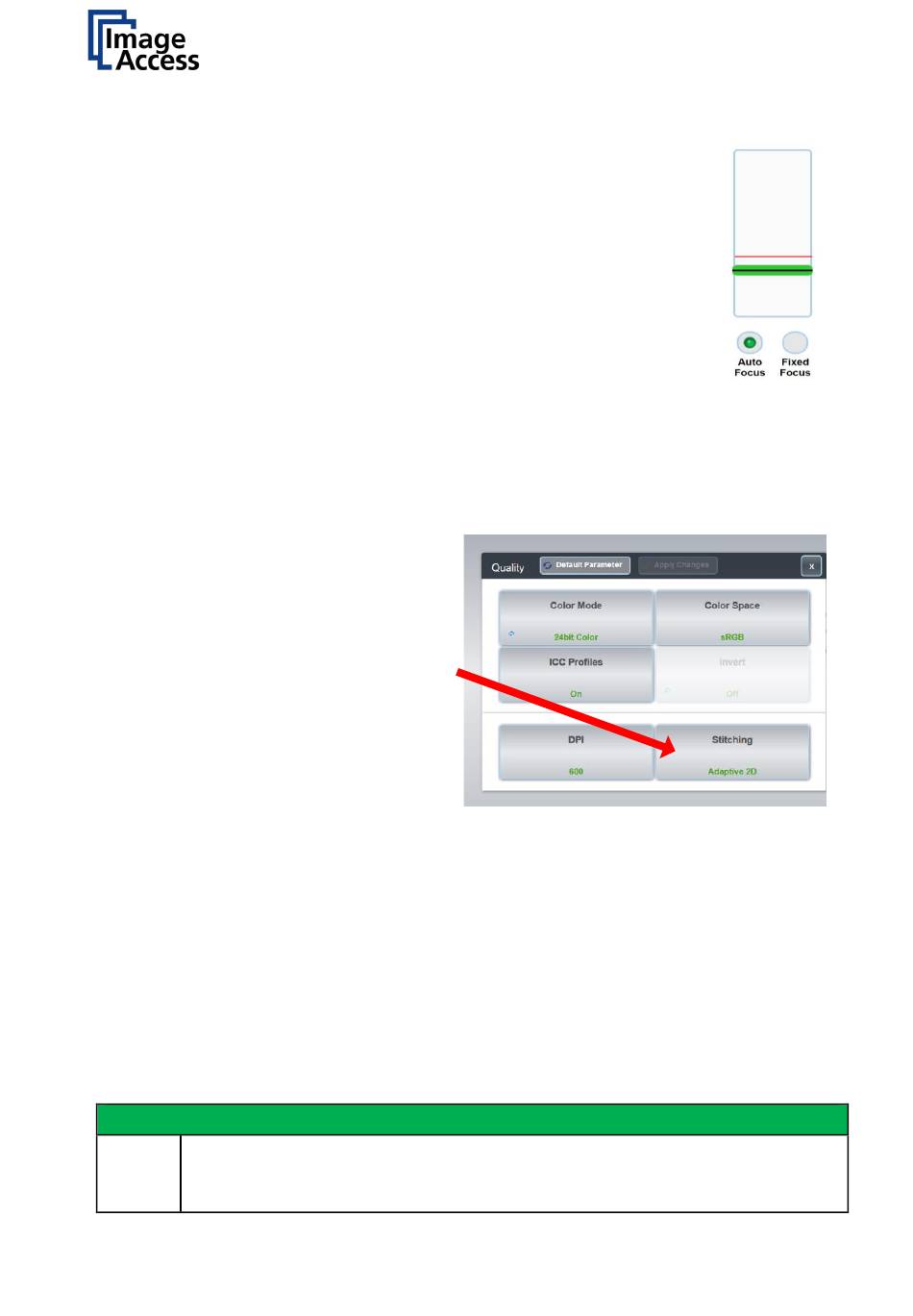

Abb. 15 Registerkarte Qualität
Festgelegt
nur,
