A.1.1
Kartoninhalt Untergestell
Der Karton enthält die Einzelteile des Untergestells, das Befestigungsmaterial
(Schrauben, Unterlegscheiben usw.) sowie das zur Montage benötigte Werkzeug.

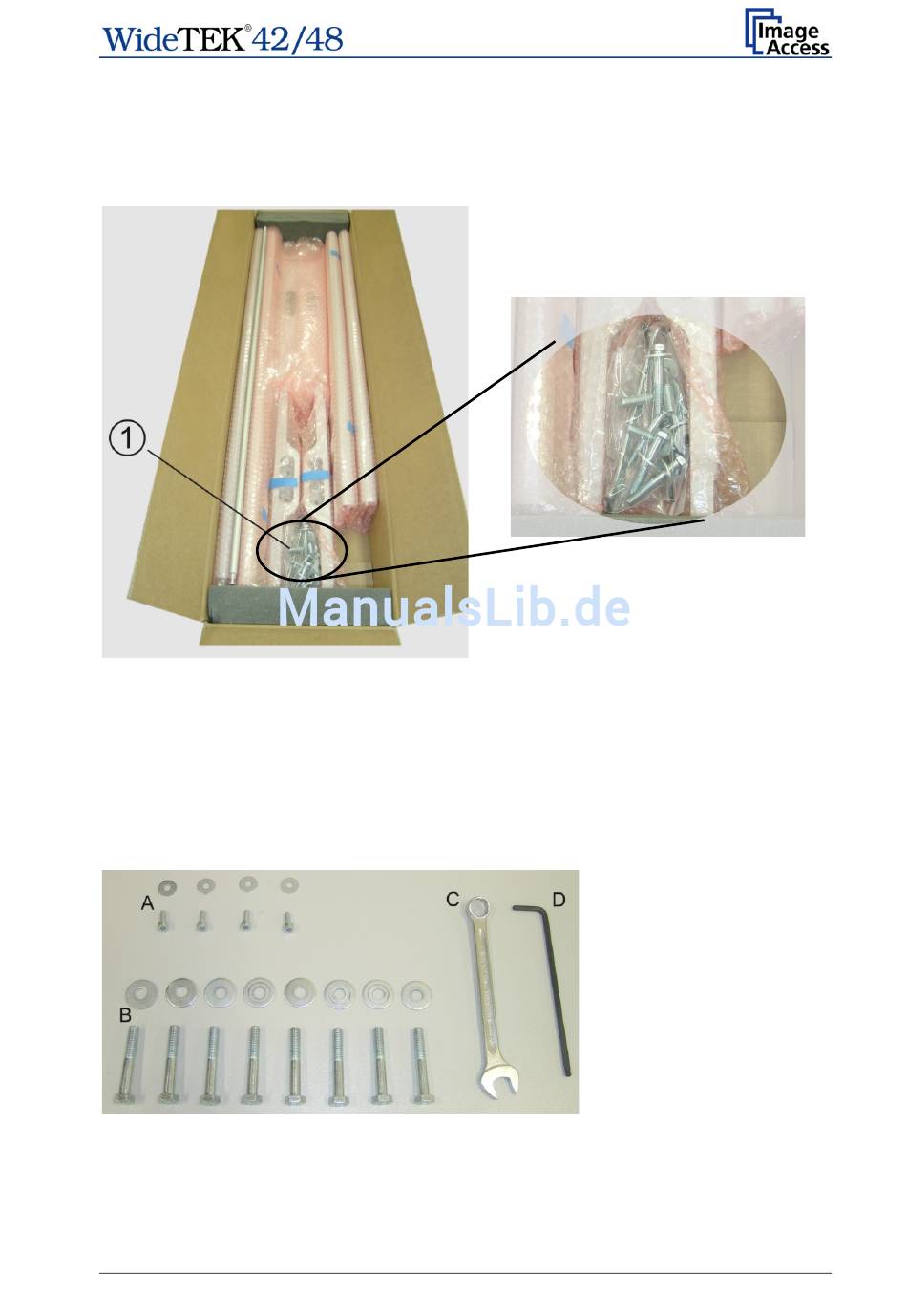

Abbildung 2: Untergestellkarton geöffnet
1:
Kunststoffbeutel mit Montagematerial
A.1.1.1 Übersicht Montagematerial und Werkzeuge
A
4x Schrauben DIN 912 M5x10
4x Unterlegscheiben DIN 9021 – 5.3
B
8x Schrauben ISO 4016 – M8x50x22-WS
8x Unterlegscheiben DIN 9021 – 8.4
Aufbau und Setup
Abbildung 3: Montagematerial
C Maul-/ Ringschlüssel,
Größe 13 mm
D Inbusschlüssel,
Größe 4 mm
Seite 15
