C.4
Fokus- und Scanbereich
Das Menü Fokus- und Scanbereich umfasst Mess- bzw. Einstellfunktionen.
Nach dem Antippen eines Tastenfeldes wechselt das Bild im Touchscreen. Es zeigt die
Position der Buchwippenplatten und die Position der zu verwendenden Testvorlage.
C.4.1
Autofokus
ausgleich
Für die drei oben genannten Messungen müssen die Buchwippenplatten, wie auf dem
Touchscreen gezeigt, geöffnet werden.
Nach dem Antippen des Tastenfeldes Nächster Schritt startet die Messung. Während
der Messung leuchten die Lampen auf, nach Abschluss aller Messungen wird das
Ergebnis im Touchscreen angezeigt.
Durch Antippen des Tastenfeldes Zurück wechselt der Touchscreen zur Anzeige des
Menüs Fokus- und Scanbereich.
Seite 36

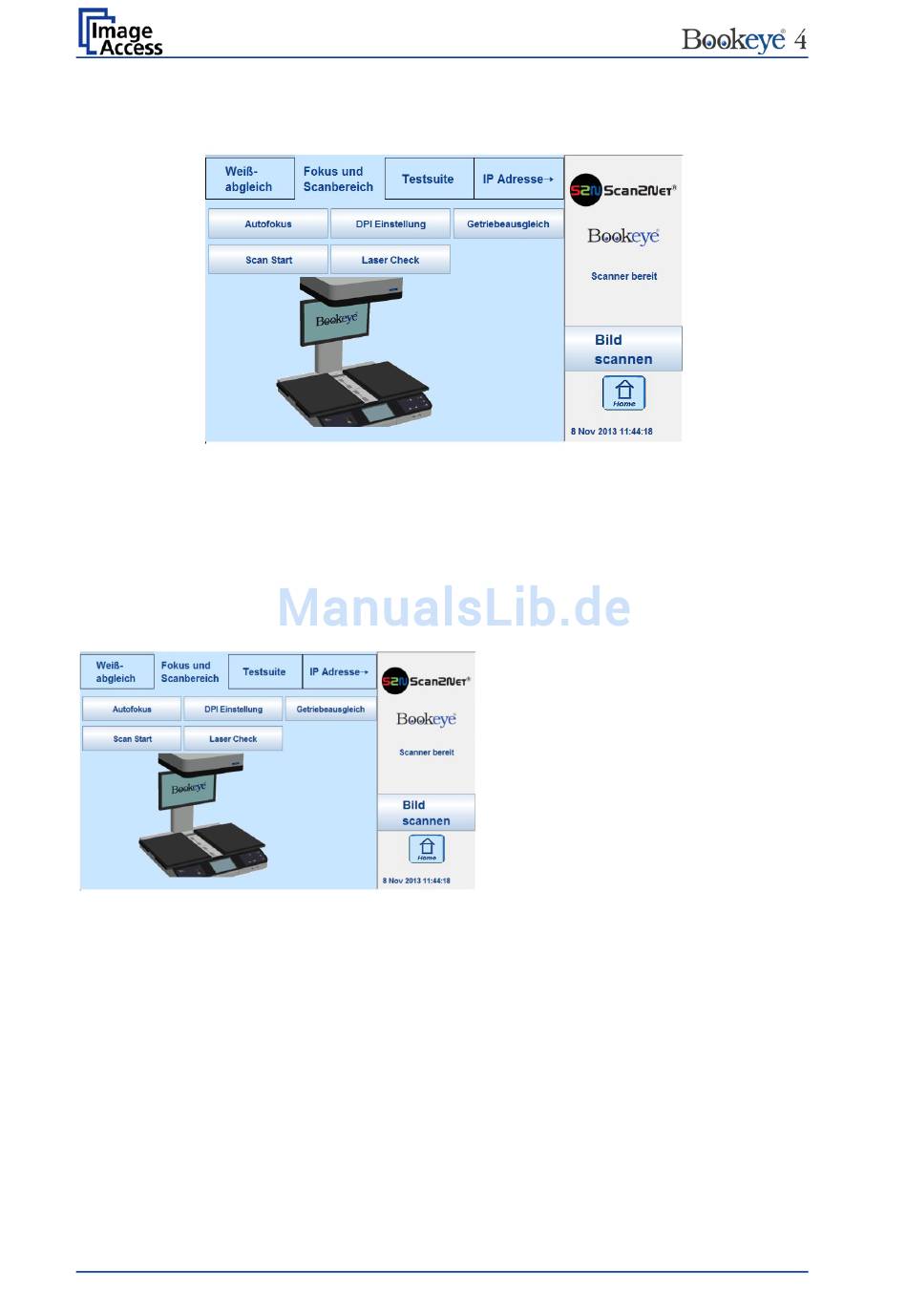

Abbildung 23: Menü Fokus- und Scanbereich
Scan Start
Abbildung 24: Buchwippe geöffnet
DPI Einstellung
Getriebe-
Setup Handbuch
