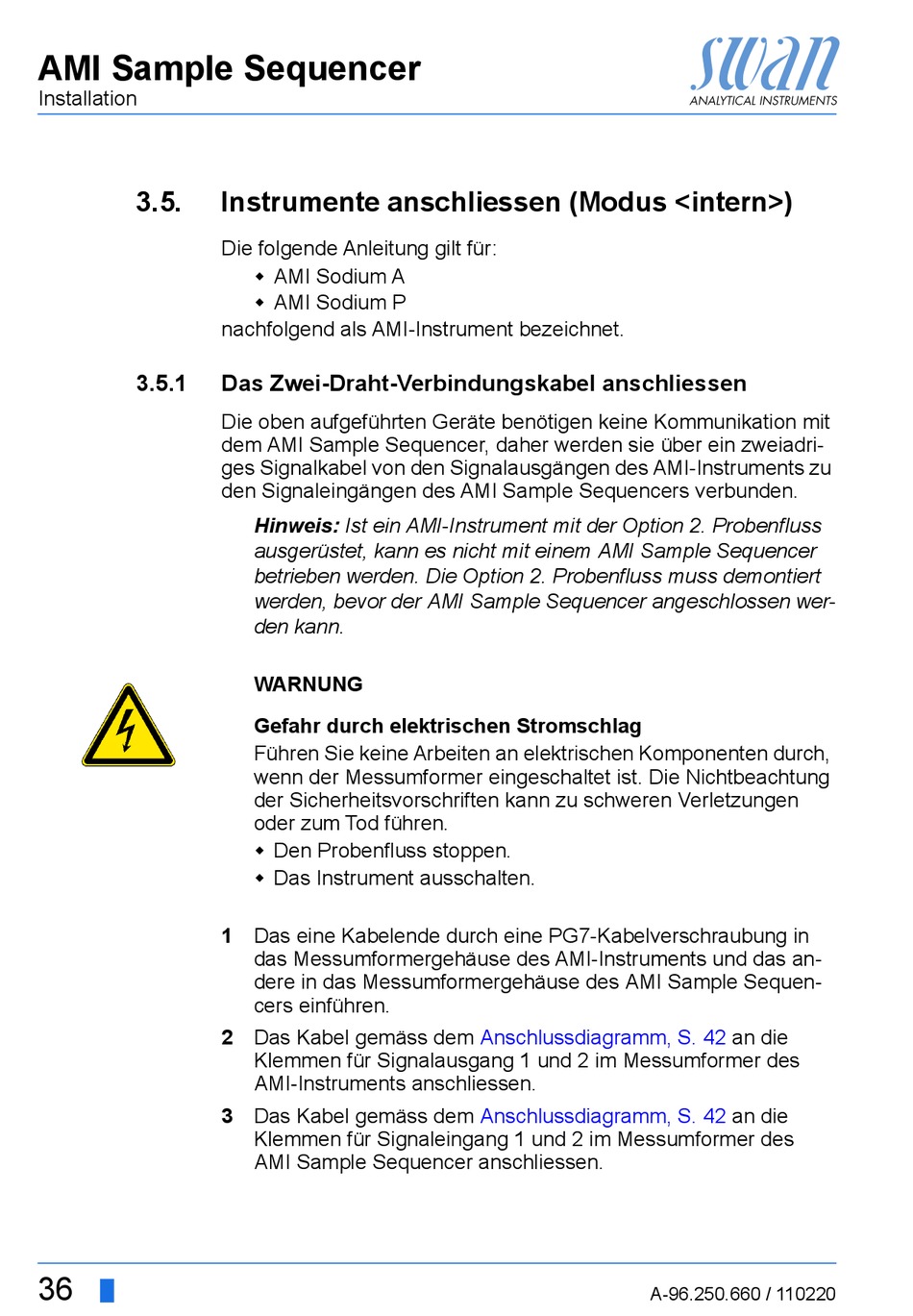

AMI Sample Sequencer
Installation
3.5.
3.5.1
36
Instrumente anschliessen (Modus <intern>)
Die folgende Anleitung gilt für:
AMI Sodium A
AMI Sodium P
nachfolgend als AMI-Instrument bezeichnet.
Das Zwei-Draht-Verbindungskabel anschliessen
Die oben aufgeführten Geräte benötigen keine Kommunikation mit
dem AMI Sample Sequencer, daher werden sie über ein zweiadri-
ges Signalkabel von den Signalausgängen des AMI-Instruments zu
den Signaleingängen des AMI Sample Sequencers verbunden.
Hinweis: Ist ein AMI-Instrument mit der Option 2. Probenfluss
ausgerüstet, kann es nicht mit einem AMI Sample Sequencer
betrieben werden. Die Option 2. Probenfluss muss demontiert
werden, bevor der AMI Sample Sequencer angeschlossen wer-
den kann.
WARNUNG
Gefahr durch elektrischen Stromschlag
Führen Sie keine Arbeiten an elektrischen Komponenten durch,
wenn der Messumformer eingeschaltet ist. Die Nichtbeachtung
der Sicherheitsvorschriften kann zu schweren Verletzungen
oder zum Tod führen.
Den Probenfluss stoppen.
Das Instrument ausschalten.
1 Das eine Kabelende durch eine PG7-Kabelverschraubung in
das Messumformergehäuse des AMI-Instruments und das an-
dere in das Messumformergehäuse des AMI Sample Sequen-
cers einführen.
2 Das Kabel gemäss dem
Klemmen für Signalausgang 1 und 2 im Messumformer des
AMI-Instruments anschliessen.
3 Das Kabel gemäss dem
Klemmen für Signaleingang 1 und 2 im Messumformer des
AMI Sample Sequencer anschliessen.
Anschlussdiagramm, S. 42
Anschlussdiagramm, S. 42
A-96.250.660 / 110220
an die
an die
