Probenein- und -auslassleitung anschliessen
Swagelok-Edelstahlarmatur am Probeneinlass
Rohr ablängen und entgraten. Es sollte auf einer Länge von
1,5 x Rohrdurchmesser vom Ende gerade und frei von Beschädigun-
gen sein.
Bei der Montage/Neumontage von grösseren Anschlussstutzen (Ge-
winde, Klemmring) sollte mit Schmieröl, MoS2, Teflon etc.
geschmiert werden.

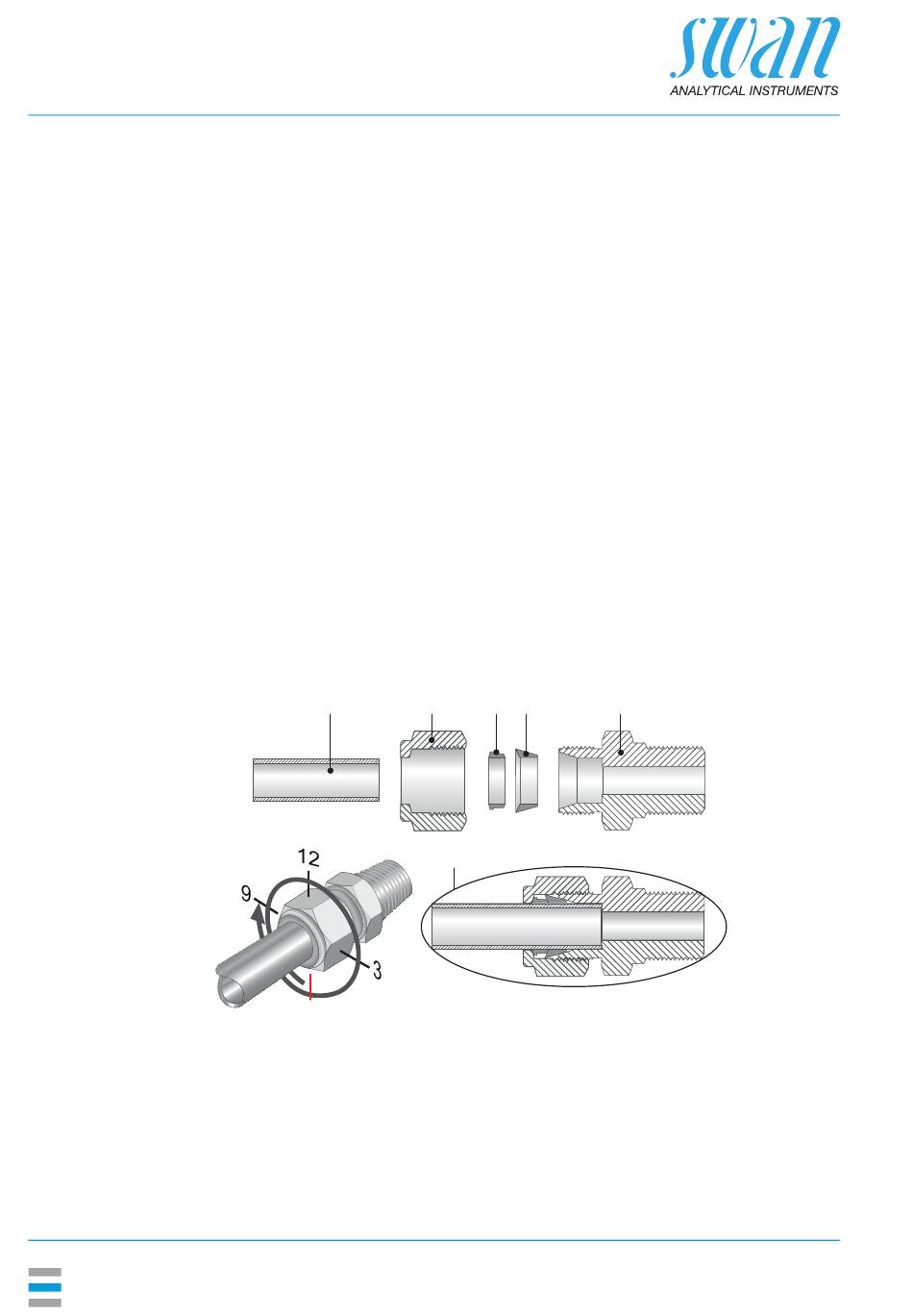

1 Kompressionsmuffe [C] und Klemmring [D] in die Überwurfmutter
[B] einsetzen.
2 Die Überwurfmutter auf das Anschlussstück schrauben, aber
nicht festziehen.
3 Das Edelstahlrohr durch die Überwurfmutter bis zum Anschlag in
das Anschlussstück schieben.
4 Die Überwurfmutter an der 6 Uhr Position markieren.
5 Die Überwurfmutter mit einem Gabelschlüssel 1¼ Umdrehungen
anziehen. Dabei Anschlussstück mit Hilfe eines zweiten Schlüs-
sels gegen Verdrehen sichern.
A
6
A
Edelstahlrohr
B
Überwurfmutter
C
Kompressionsmuffe
B
C D
F
D
Klemmring
E
Anschlussstück
F
Festgezogene Verbindung
E
