Swan AMI Sample Sequencer Betriebsanleitung Seite 10

AMI Sample Sequencer
Produktbeschreibung
Sicherheits-
funktionen

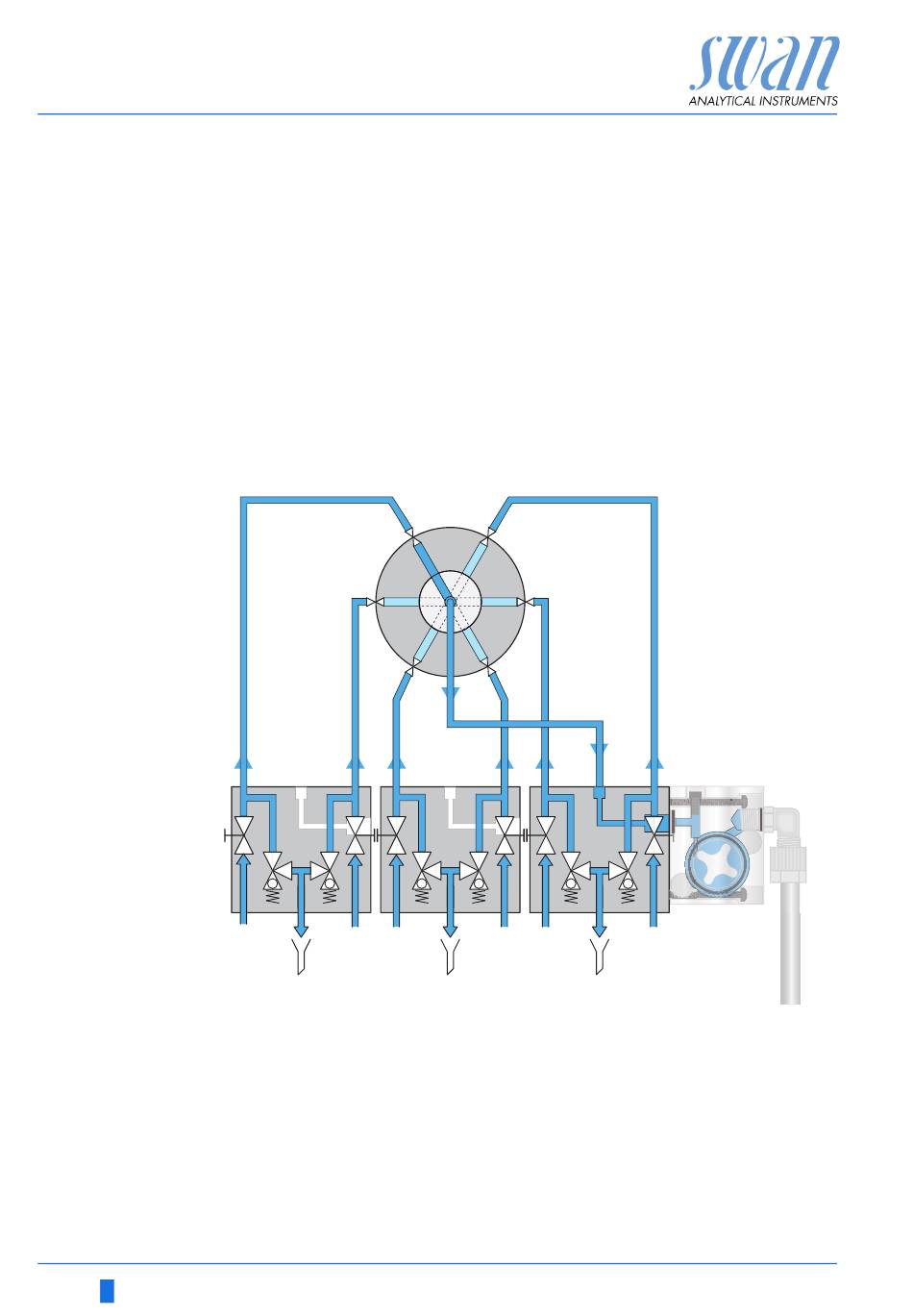

Flussschema
8
Kein Datenverlust bei Stromausfall. Alle Daten werden im nicht-
flüchtigen Speicher abgelegt. Überspannungsschutz für Ein- und
Ausgänge.
Galvanische Trennung von Messeingängen und Signalausgängen.
Die Probe fliesst durch die Probeneinlässe [I] in die Durchflusszel-
lenblöcke [C, D, E]. Jeder Probeneinlass verfügt über ein Durch-
flussregulierventil [G]. Die Probe fliesst durch den aktiven
Probeneinlass, via 6-Wege-Ventil [A] und Durchflussmesser [F]
zum Messinstrument. Das 6-Wege-Ventil schaltet entsprechend
der programmierten Reihenfolge und Intervall vom Probeneinlass 1
bis 6. Überflüssige Probe, z.B. bei inaktiven Probeneinlässen,
fliesst durch den Überlauf [H] in den drucklosen Ablauf [J].
2
C
G G
H
I I
J
A
6-Wege-Ventil
B Probenauslass am 6-Wege-
Ventil
C Durchflusszellenblock mit
Probeneinlass 1 und 2
D
Durchflusszellenblock mit
Probeneinlass 3 und 4
A
1 6
7
5
3 4
B
D
G G G
H
I I I
J
E
Durchflusszellenblock mit
Probeneinlass 5 und 6
F Durchflussmesser
G
Durchflussregulierventil
H Überlauf
I
Probeneinlass 1 –6
J Druckloser Ablauf
E
F
G
H
I
J
A-96.250.660 / 110220
