Swan AMI Sample Sequencer Betriebsanleitung Seite 36

AMI Sample Sequencer
Installation
Betriebsart
Extern
Betriebsart
Feldbus
34
Wenn das AMI-Instrument auf die Betriebsart Extern gestellt ist,
muss jeder Probenfluss, der gemessen werden soll aktiviert wer-
den, indem der entsprechende Kontakt geschlossen wird.

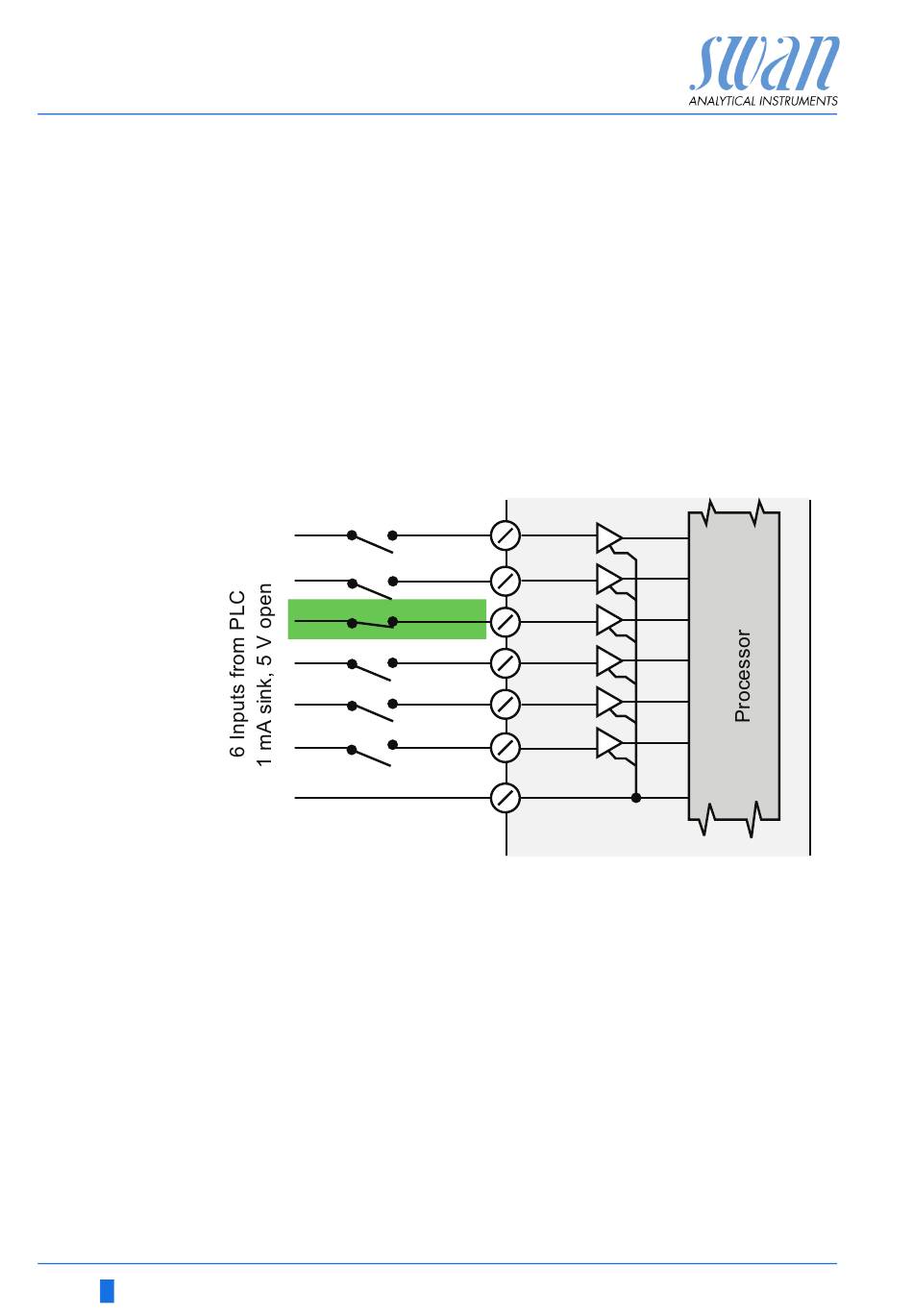

Im untenstehenden Beispiel, wird der Probenfluss 3 (CH3), grün
hervorgehoben gemessen, sobald das AMI-Instrument die vorheri-
ge Messung abgeschlossen hat.
Hinweis:
• Wird gleichzeitig mehr als ein Kontakt geschlossen,
verursacht dies einen undefinierten Zustand.
•
Sind alle Kontakte offen, schaltet das AMI-Instrument in den
Bereitschaftsmodus.
Schliessen Sie die Signaleingänge entsprechend dem Anschluss-
diagramm an.
Gleiche Funktion wie Extern jedoch Profibus- oder Modbus-Proto-
koll.
Weitere Informationen betreffend <Kanalwahl> finden Sie in der
Betriebsanleitung der entsprechenden AMI-Instruments.
Hinweis: Der AMI Sample Sequencer kann nicht an ein Profi-
bus- oder Modbus-System angeschlossen werden.
Die Profibus- oder Modbus-Schnittstelle muss im AMI-Instru-
ment Installiert werden.
CH1 9
CH2 10
CH3 11
CH4 12
CH5 13
CH6 14
GND 15
SEQUENCER
A-96.250.660 / 110220
