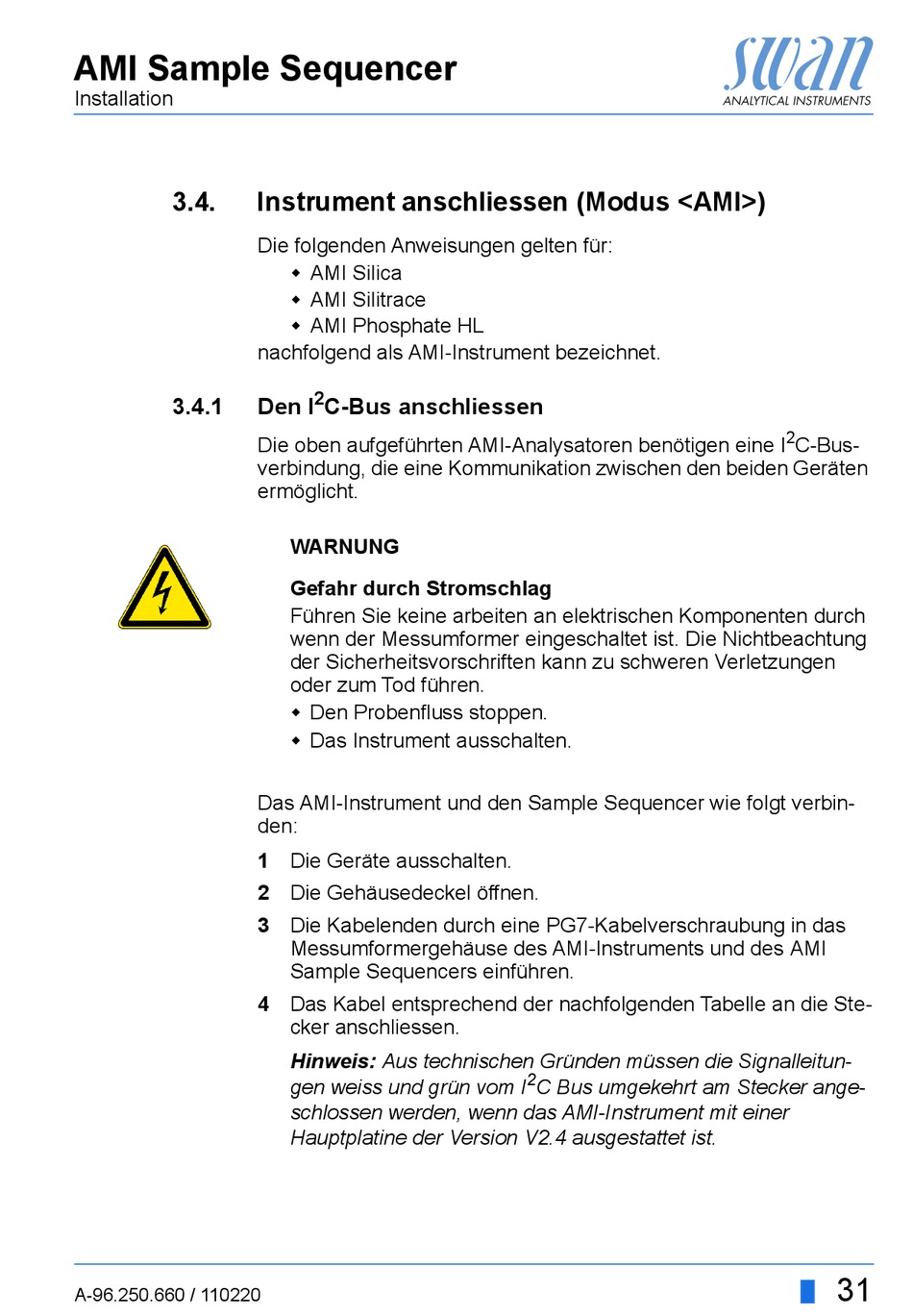

AMI Sample Sequencer
Installation
3.4.
3.4.1
A-96.250.660 / 110220
Instrument anschliessen (Modus <AMI>)
Die folgenden Anweisungen gelten für:
 AMI Silica
 AMI Silitrace
 AMI Phosphate HL
nachfolgend als AMI-Instrument bezeichnet.
2
Den I C-Bus anschliessen
Die oben aufgeführten AMI-Analysatoren benötigen eine I
verbindung, die eine Kommunikation zwischen den beiden Geräten
ermöglicht.
WARNUNG
Gefahr durch Stromschlag
Führen Sie keine arbeiten an elektrischen Komponenten durch
wenn der Messumformer eingeschaltet ist. Die Nichtbeachtung
der Sicherheitsvorschriften kann zu schweren Verletzungen
oder zum Tod führen.
 Den Probenfluss stoppen.
 Das Instrument ausschalten.
Das AMI-Instrument und den Sample Sequencer wie folgt verbin-
den:
1 Die Geräte ausschalten.
2 Die Gehäusedeckel öffnen.
3 Die Kabelenden durch eine PG7-Kabelverschraubung in das
Messumformergehäuse des AMI-Instruments und des AMI
Sample Sequencers einführen.
4 Das Kabel entsprechend der nachfolgenden Tabelle an die Ste-
cker anschliessen.
Hinweis: Aus technischen Gründen müssen die Signalleitun-
gen weiss und grün vom I
schlossen werden, wenn das AMI-Instrument mit einer
Hauptplatine der Version V2.4 ausgestattet ist.
2
C Bus umgekehrt am Stecker ange-
2
C-Bus-
31
