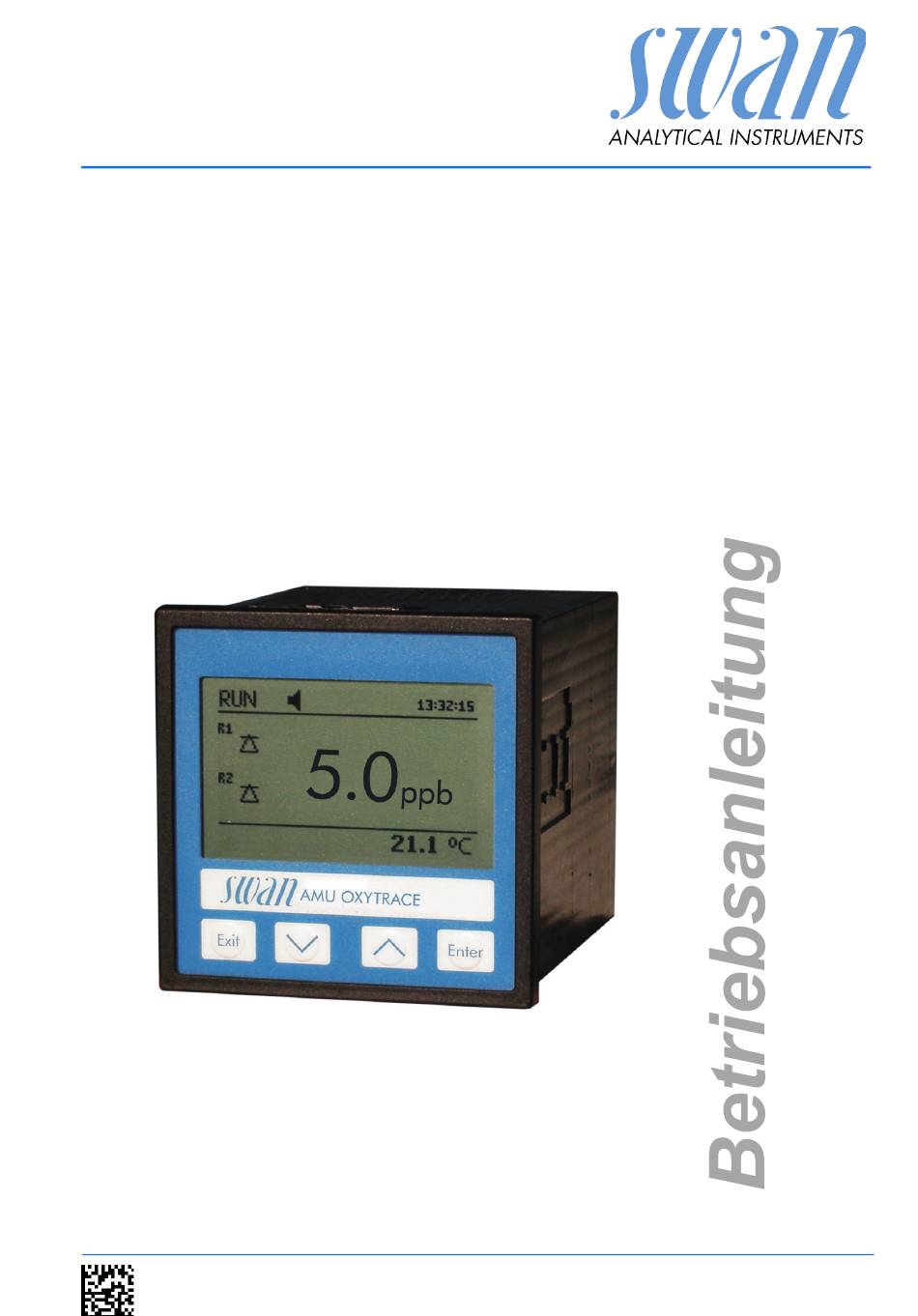

AMU Oxytrace
Version 6.20 und höher
A-96.250.540 / 080719

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Swan AMU Oxytrace

Inhaltszusammenfassung für Swan AMU Oxytrace

  • Seite 1 AMU Oxytrace Version 6.20 und höher A-96.250.540 / 080719...
  • Seite 2 Kundenbetreuung SWAN unterhält rund um die Welt ein dichtes Vertreternetz mit ausgebildeten Fach- kräften. Kontaktieren Sie für technische Fragen die nächste SWAN Vertretung oder direkt den Hersteller: SWAN ANALYTISCHE INSTRUMENTE AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-mail: support@swan.ch...

  • Seite 3: Inhaltsverzeichnis

    Einzelkomponenten ........2.2.1 Messumformer AMU Oxytrace ......2.2.2 Sensor OXYTRACE G .
  • Seite 4 AMU Oxytrace Wartung ..........

  • Seite 5: Sicherheitshinweise

    Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Softwareprogrammen sowie aller anwendbaren Sicherheitsvorschriften und -bestimmun- gen. Aufbewah- Die Betriebsanleitung für das AMU Oxytrace muss in der Nähe des Instruments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren, müssen Sie: Schulung ...

  • Seite 6: Warnhinweise

    AMU Oxytrace Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalwörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt.  Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz.
  • Seite 7 AMU Oxytrace Sicherheitshinweise Warnsymbole Die Bedeutung der Warnsymbole in dieser Betriebsanleitung. Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.250.540 / 080719...

  • Seite 8: Allgemeine Sicherheitsbestimmungen

    Der Benutzer ist für den ordnungsgemässen Betrieb verantwortlich. Alle Vorsichtsmassnahmen sind zu beachten, um einen sicheren Anforderungen Betrieb des Instruments zu gewährleisten. Ersatzteile und Es dürfen ausschliesslich Ersatzteile und Einwegartikel von SWAN verwendet werden. Bei Verwendung anderer Teile während der Einwegartikel normalen Gewährleistungsfrist erlischt die Herstellergarantie. Änderungen Modifikationen und Instrumenten-Upgrades dürfen nur von autori-...

  • Seite 9: Beschreibung Des Produkts

    Beschreibung des Produkts Beschreibung des Produkts 2.1. Beschreibung des Systems Anwendung Der AMU Oxytrace wird zur Messung niedriger Sauerstoffwerte in hochreinem Wasser verwendet. Ein sehr niedriger Sauerstoffgehalt wird besonders in Wasser-Dampf Kreisläufen von Kraftwerken (z. B. Speisewasser) benötigt, um Korrosion vorzubeugen. Messverfahren Clark-Prinzip: Der Sensor besteht aus einer Elektrode aus Edelmetall (z.
  • Seite 10 AMU Oxytrace Beschreibung des Produkts Schaltausgang Zwei als Grenzwertschalter für Messwerte programmierbare poten- zialfreie Kontakte, Regler oder Timer für die Systemreinigung mit automatischer Haltefunktion. Maximalbelastung: 100 mA / 50 V Sammelstör- Ein potenzialfreier Kontakt. kontakt Offen (geschlossen*) während Normalbetrieb, geschlossen (offen*) beim Auftreten von Fehlern und Stromausfall.
  • Seite 11 AMU Oxytrace Beschreibung des Produkts Fluidik Swansensor Oxytrace G in Kombination mit der Messzelle QV-flow PMMA OTG: Die Probe fliesst via Probeneinlass [G] und das Durchflussregulier- ventil [D] in die Messzelle [C], wo die Sauerstoffkonzentration mit den Swansensor Oxytrace G [A] gemessen wird.

  • Seite 12: Einzelkomponenten

    AMU Oxytrace Beschreibung des Produkts 2.2. Einzelkomponenten 2.2.1 Messumformer AMU Oxytrace ® Allgemein Elektronikgehäuse: Noryl -Harz Schutzgrad: IP54 (Front) Umgebungstemperatur: -10 bis +50 °C Feuchtigkeit: 10–90% rel., nicht kondensierend Anzeige: hintergrundbeleuchtetes LCD, 75 x 45 mm Dimensionen: 96 x 96 x 120 mm (DIN 43700) Gewicht: 0.45 kg...

  • Seite 13: Sensor Oxytrace G

    AMU Oxytrace Beschreibung des Produkts 2.2.2 Sensor OXYTRACE G Sensor zur Messung von gelöstem Sauerstoff in Reinstwasser. Präzise Sauerstoffmesszelle mit integriertem Temperatursensor und Guard-Elektrode für schnellere Erstreaktionszeit nach der War- tung. Technische Clark-Sauerstoffelektrode Daten Goldkathode, Silberanode, Guardelektrode aus Silber Nullstromfreies Elektrodensystem Robuste 25 µm Fluorpolymer-Membran...

  • Seite 14: Qv-Flow Pmma Otg

    AMU Oxytrace Beschreibung des Produkts 2.2.3 QV-Flow PMMA OTG Durchflusszelle Acrylglas-Durchflusszelle mit Durchflussregulierventil und digitaler Durchflussmessung. Probentemp. max. 50 °C Eingangsdruck max. 1 bar Ausgangs- Druckfrei druck Probenfluss 6–25 l/h Anschluss Swagelok-1/4-Zoll-Adapter für Edelstahlrohr Probeneinlass Anschluss SERTO-Winkel für flexiblen 6 mm Schlauch...

  • Seite 15: B-Flow Ss316L Otg

    AMU Oxytrace Beschreibung des Produkts 2.2.4 B-Flow SS316L OTG Durchfluss- B-Flow SS316L OTG ist eine Edelstahldurchflusszelle ohne Durch- zelle flussmessung. Sie kann für höhere Betriebsdrücke und -tempera- turen verwendet werden. Betriebstemp. -10 to + 130 °C Sensor max. 50 °C Betriebsdruck max.

  • Seite 16: Installation

    AMU Oxytrace Installation Installation 3.1. Installations-Checkliste Überprüfung Die Instrumentspezifikation muss den nationalen, staatlichen und örtlichen elektrischen Normen sowie allen Anlagencodes und Standards für elektrische Ausrüstungen entsprechen. Installation Der Messumformer ist für den Schalttafeleinbau vorgesehen. Abmessungen siehe Dimensionen AMU-Messumformer, S. Elektrische Alle externen Geräte anschliessen, siehe...

  • Seite 17: Dimensionen Amu-Messumformer

    AMU Oxytrace Installation 3.2. Dimensionen AMU-Messumformer A-96.250.540 / 080719...

  • Seite 18: Den Swansensor Oxytrace G Installieren

    AMU Oxytrace Installation Den Swansensor Oxytrace G installieren Der Swansensor Oxytrace G wird mit einer vorgefüllten Elekt- rolytkammer [E] geliefert. Eine mit Wasser [D] gefüllte Schutzkappe [B] hält den Sensor während des Transports und der Lagerung feucht. Installieren Sie den Sensor wie folgt: Befestigungshülse...

  • Seite 19: Elektrische Anschlüsse

    AMU Oxytrace Installation 3.4. Elektrische Anschlüsse ACHTUNG Nur die in diesem Diagramm dargestellten Klemmen und nur zu dem vorgesehenen Zweck verwenden. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigun- gen oder Verletzungen führen. A-96.250.540 / 080719...
  • Seite 20 AMU Oxytrace Installation Rückansicht AMU-Messum- former (+) (-) 2 3 4 5 6 7 8 9 10 11 12 13 14 RS232 RON OFF A/PB B/PB A-96.250.540 / 080719...

  • Seite 21: Stromversorgung

     Die Stromversorgung mit einem externen Schalter oder Un- terbrecher muss – sich nahe am Gerät befinden – für den Bediener leicht zugänglich sein – als Unterbrecher gekennzeichnet sein für AMU Oxytrace 3.6. Sensor Den Sensor Oxytrace G gemäss Elektrische Anschlüsse, S. 17 den AMU-Messumformer anschliessen.

  • Seite 22: Input

    AMU Oxytrace Installation 3.8. Input Hinweis: Nur potenzialfreie (trockene) Kontakte verwenden. Klemmen 10/11 Für Informationen zur Programmierung, siehe Programmliste und Erläuterungen, S. 3.9. Schaltkontakte 3.9.1 Sammelstörkontakt Hinweis: Maximalbelastung 100 mA/50 V Alarmausgang für Systemfehler. Für Informationen zu Fehlercodes, siehe Error List, S.

  • Seite 23: Signalausgänge 1 Und 2 (Stromausgänge)

    AMU Oxytrace Installation 3.10. Signalausgänge 1 und 2 (Stromausgänge) Hinweis: Maximallast 500 Ω Werden Signale an zwei verschiedene Empfänger gesendet, einen Signaltrenner (loop isolator) verwenden. Signalausgang 1: Klemmen 13 (+) und 12 (-) Signalausgang 2: Klemmen 14 (+) und 12 (-) Für nähere Informationen siehe...

  • Seite 24: Profibus (Optional)

    AMU Oxytrace Installation 3.11.2 Profibus (optional) Infos zum Aufbau eines Netzwerks mit mehreren Geräten oder zur Konfiguration einer PROFIBUS DP-Verbindung finden Sie im PRO- FIBUS-Handbuch. Entsprechendes Netzwerkkabel verwenden. Hinweis: Bei nur einem installierten Gerät bzw. am letzten Gerät auf dem Bus muss der Schalter auf EIN stehen.

  • Seite 25: Das Instrument Einrichten

    AMU Oxytrace Das Instrument einrichten Das Instrument einrichten 4.1. Probenfluss einstellen 1 Das Durchflussregulierventil [A] öffnen und warten bis die Durchflusszelle gefüllt ist. 2 Das Instrument einschalten. 3 Den Probenfluss auf 8–25 l/h einstellen. 4.2. Programmierung Alle Parameter für externe Geräte (Schnittstelle, Rekorder usw.) sowie für den Betrieb des Instruments (Grenzwerte, Alarmwerte)

  • Seite 26: Betrieb

    AMU Oxytrace Betrieb Betrieb 5.1. Funktion der Tasten Exit Enter um das Menü zu verlassen/den Befehl abzubrechen (ohne Änderungen zu speichern) um zur vorherigen Menüebene zurückzukehren um sich in einer Menüliste ABWÄRTS zu bewegen und Werte zu verringern um sich in einer Menüliste AUFWÄRTS zu bewegen und Werte zu erhöhen...

  • Seite 27: Anzeige

    AMU Oxytrace Betrieb 5.2. Anzeige 15:20:18 0.15 12 l/h 23 °C Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unter- brochen (zeigt Status der Signalausgänge). Fehler Fehler Schwerwiegender Fehler Messumformer-Kontrolle via Profibus...

  • Seite 28: Aufbau Der Software

    Normalerweise pass- wortgeschützt und durch Prozess-Bediener verwal- tet. Menü 5: Installation Installation Zur Erstinbetriebnahme des Instruments und Ein- Sensoren stellung aller Instrumentenparameter durch autori- Signalausgänge sierte SWAN-Techniker. Kann durch ein Passwort Schaltkontakte geschützt werden. Diverses Schnittstelle A-96.250.540 / 080719...

  • Seite 29: Parameter Und Werte Ändern

    AMU Oxytrace Betrieb 5.4. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken.

  • Seite 30: Wartung

    Wartung Wartung Die Wartungshäufigkeit hängt stark von der Wasserqualität ab. Der AMU Oxytrace ist für die Bestimmung niedriger Werte von gelös- tem Sauerstoff in Reinstwasser ausgelegt. Er eignet sich nicht zur Messung des Gehalts an gelöstem Sauer- stoff in Abwasser.

  • Seite 31: Den Sauerstoffsensor Warten

    AMU Oxytrace Wartung 6.3. Den Sauerstoffsensor warten WARNUNG Ätzende Flüssigkeit Das Füllelektrolyt ist alkalisch und ätzend. Es enthält weniger als 1% Kaliumhydroxid.  Nicht verschlucken. Bei der Handhabung Schutzbrille und Handschuhe tragen. Kontakt mit Bekleidung vermeiden.  Bei versehentlichem Augenkontakt, sofort mit klarem Wasser ausspülen und einen Arzt aufsuchen.
  • Seite 32 AMU Oxytrace Wartung Swansensor Oxytrace G Gewinde Guard-Elektrode Anode Messkopf Kathode Sensorkappe mit Membrane 3 Die Sensorkappe [H] vom Swansensor Oxytrace G [A] lösen und entfernen. 4 Den restlichen Elektrolyt ausleeren. 5 Die Sensorkappe mit neuem Elektrolyt nachfüllen. Hinweis: Die Nut [C] am Sensorgewinde [B] ermöglicht das Entweichen von Luft und Elektrolyt beim Einschrauben der Sensorkappe.

  • Seite 33: Swansensor Oxytrace G Und Messzelle Reinigen

    AMU Oxytrace Wartung 6.3.2 Swansensor Oxytrace G und Messzelle reinigen Je nach Wasserqualität müssen der Swansensor Oxytrace G und die Messzelle gereinigt werden. Vor der Reinigung den Betrieb stoppen wie in Abschalten für War- tungszwecke, S. 28 beschrieben. 1 Den Swansensor Oxytrace G ausbauen, siehe Elektrolyt aus- tauschen, S.

  • Seite 34: Kalibrierung

    AMU Oxytrace Wartung 6.4. Kalibrierung Die Sensormembrane darf nicht in direkten Kontakt mit Wasser kommen! In einer nassen Durchflusszelle ist die Atmosphäre mit Wasser- dampf gesättigt. Unter diesen Voraussetzungen lassen sich die besten Kalibrierungsergebnisse erzielen. Die Kalibrierungszeit hängt im Wesentlichen vom Unterschied zwi- schen der Temperatur und dem Sauerstoffgehalt in der Probe und in der Luft ab.
  • Seite 35 AMU Oxytrace Wartung 7 Die Elektrode leicht geneigt in der Kalibration 3.1.5 Durchflusszelle platzieren, so dass Elektrode gekippt in die Sensorkappe auf dem Rand für die nasse Durchfluss- den O-Ring aufliegt. zelle stellen. Weiter mit <Enter> A Gekippter Sensor B Durchflusszelle 8 [Enter] drücken um die Kalibration...

  • Seite 36: Null-Verifikation

    AMU Oxytrace Wartung 6.5. Null-Verifikation SWANSENSOR OXYTRACE G für die Messung eines niedrigen Sauerstoffgehalts (<1 ppb). 1 Eine 5%-Natriumsulfitlösung mit entmineralisiertem Wasser vorbereiten. 2 Den Sensor kalibrieren, siehe Kalibrierung, S. 3 Den Sensor in die Natriumsulfitlösung stellen, dabei sicherstel- len, dass sich keine Luftblasen an der Sensormembrane bilden.

  • Seite 37: Fehlerliste

    AMU Oxytrace Fehlerliste Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein programmierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch.

  • Seite 38: Beschreibung

    AMU Oxytrace Fehlerliste Fehler Beschreibung Korrekturmassnahmen – Prozess überprüfen E001 Sauerstoff Alarm hoch – Programmierte Werte überprüfen, siehe 5.3.1.1.1, S. 53 – Prozess überprüfen E002 Sauerstoff Alarm tief – Programmierte Werte überprüfen, siehe 5.3.1.1.25, S. 53 – Prozess überprüfen E003 Sättigung Alarm hoch...
  • Seite 39 AMU Oxytrace Fehlerliste Fehler Beschreibung Korrekturmassnahmen – Sensor-Verdrahtung überprüfen E012 Temp. Unterbruch – Sensor überprüfen – Gehäuse-/Umgebungstemperatur prü- E013 Gehäusetemp. hoch – Programmierte Werte überprüfen, siehe 5.3.1.5.1, S. 54 – Gehäuse-/Umgebungstemperatur prü- E014 Gehäusetemp. tief – Programmierte Werte überprüfen, siehe 5.3.1.5.2, S.

  • Seite 40: Programmübersicht

    AMU Oxytrace Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, S.  Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Passwort- schutz möglich. Es können keine Einstellungen geändert wer- den.

  • Seite 41: Diagnose (Hauptmenü 2)

    AMU Oxytrace Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation Bez. AMU Oxytrace * Menunummern 2.1* Version 6.20-06/16 Werkprüfung Gerät 2.1.3.1* 2.1.3* Hauptplatine Front-End Betriebszeit Jahre / Tage / Stunden / Minuten / Sekunden 2.1.4.1* 2.1.4* Sensoren Oxytrace G Messwert 2.2* 2.2.1*...

  • Seite 42: Maintenance (Main Menu 3)

    AMU Oxytrace Programmübersicht 8.3. Maintenance (Main Menu 3) Kalibration Calibration 3.1.5 * Menunummern 3.1* Service Elektrolyt Letze Füllung 3.2* 3.2.1* Restmenge Verbl. Zeit Neue Füllung 3.2.1.5* Simulation Sammelstörkontakt 3.2.1* 3.3* Schaltausgang 1 3.2.2* Schaltausgang 2 3.2.3* Signalausgang 1 3.2.4* Signalausgang 2 3.2.5*...

  • Seite 43: Betrieb (Hauptmenu 4)

    AMU Oxytrace Programmübersicht 8.4. Betrieb (Hauptmenu 4) Sensoren Filterzeitkonst 4.1.1* *Menunummern 4.1* Haltezeit n. Kal. 4.1.2* Faraday Parameter Betriebsart 4.1.3.1* 4.1.3* Intervall 4.1.3.20* Verzögerung 4.1.3.3* Signalausgänge 4.1.3.4* Ausgänge/Regler 4.1.3.5* Schaltkontakte Sammelstörkontakt Alarm Sauerstoff Alarm hoch 4.2.1.1.1* 4.2* 4.2.1* 4.2.1.1* Alarm tief 4.2.1.1.25*...

  • Seite 44: Installation (Hauptmenu 5)

    AMU Oxytrace Programmübersicht 8.5. Installation (Hauptmenu 5) Sensoren Verschiedenes Durchfluss 5.1.1.1* * Menunummern 5.1* 5.1.1* O2 Offset 5.1.1.2* Qualitätssicherung Qualitätsstufe 5.1.2.1* 5.1.2* Signalausgänge Signalausgang 1 u. 2 Parameter 5.2.1.1 und 5.2.2.1* 5.2* 5.2.1* und 5.2.2* Stromschleife 5.2.1.2 und 5.2.2.2* Funktion 5.2.1.3 und 5.2.2.3*...
  • Seite 45 AMU Oxytrace Programmübersicht Verschiedenes Sprache 5.4.1* * Menunummern 5.4* Werkseinstellung 5.4.2* Firmware laden 5.4.3* Passwort Meldungen 5.4.4.1* 5.4.4* Wartung 5.4.4.2* Betrieb 5.4.4.3* Installation 5.4.4.4* ID Probe 5.4.5* Schnittstelle Protokoll 5.5.1* (nur mit RS485- 5.5* Geräteadresse 5.5.21* Schnittstelle) Baudrate 5.5.31* Parität 5.5.41*...

  • Seite 46: Programmliste Und Erläuterungen

    AMU Oxytrace Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Anliegende Fehler 1.1.5 Zeigt die Liste mit aktuellen Fehlern und Statuszuständen (aktiv, bestätigt). Wird ein aktiver Fehler bestätigt, wird der Sammelstör- kontakt wieder aktiviert. Wird ein Fehler gelöscht, wird er in die Mel- dungsliste verschoben.
  • Seite 47 AMU Oxytrace Programmliste und Erläuterungen 2.2.1.4 Kal. History Zeigt die Diagnosewerte der letzten Kalibrierung des Sauerstoff- sensors. Es werden maximal 64 Datensätze gespeichert. Nummer: Kalibrationszähler. Datum, Zeit: Datum und Zeit der Kalibration. Sät. Strom: Sättigungsstrom zum Zeitpunkt der Kalibration. Luftdruck: Luftdruck zum Zeitpunkt der Kalibration.

  • Seite 48: Wartung

    AMU Oxytrace Programmliste und Erläuterungen 3 Wartung 3.1 Kalibrierung 3.1.1 Starten Sie die Kalibrierung und folgen Sie den Anweisungen auf dem Bildschirm. Es werden folgende Werte angezeigt: Sättigung in % und der Sättigungsstrom in µA. Der Fortschrittsbalken zeigt den Verlauf der Kalibrierung an.

  • Seite 49: Qualitätssicherung

    AMU Oxytrace Programmliste und Erläuterungen 3.5 Qualitätssicherung Startet die Qualitätssicherung entsprechend Ihren Vorgaben. Fol- gen Sie den Bildschirmanweisungen. 4 Betrieb 4.1 Sensoren 4.1.1 Filterzeitkonstante: Zum Abflachen von Störsignalen. Je grösser die Filterzeitkonstante, desto langsamer reagiert das System auf geänderte Messwerte.

  • Seite 50: Installation

    AMU Oxytrace Programmliste und Erläuterungen 5 Installation 5.1 Sensoren 5.1.1 Verschiedenes 5.1.1.1 Durchfluss: Wird eine Durchflusszelle ohne Flussmessung (z. B. B-Flow) verwendet, wählen Sie „Keiner“. Ansonsten wählen Sie „Q-Flow“. 5.1.1.2 O2 Offset: Manuelle, kleinere Korrektur des Offsets. Bereich -5 bis +5 ppb 5.1.2...
  • Seite 51 AMU Oxytrace Programmliste und Erläuterungen 5.2.1.3 Funktion: Legen Sie fest, ob der Signalausgang zur Übertragung von Prozesswerten oder zur Ansteuerung von Reglereinheiten ver- wendet wird. Verfügbar sind:  linear, bilinear oder logarithmisch für Prozesswerte. Siehe Als Prozesswerte, S. 49  Regler auf-/abwärts für die Controller.

  • Seite 52: Parameter: Temperatur

    AMU Oxytrace Programmliste und Erläuterungen Parameter: Sauerstoff Skalenanfang: 0.00 ppb –20.00 ppm Skalenende: 0.00 ppb –20.00 ppm Parameter: Temperatur Skalenanfang: -30 bis +130 °C Skalenende: -30 bis +130 °C Parameter: Probenfluss Skalenanfang: 0–50 l/h Skalenende: 0–50 l/h Parameter: Sättigung Skalenanfang: 0–200% Skalenende: 0–200%...
  • Seite 53 AMU Oxytrace Programmliste und Erläuterungen Antwort auf maximale Steuerausgabe = 1.2/a Tangente am Wendepunkt = 2L Zeit = L/2 Der Schnittpunkt der Tangente mit der entsprechenden Achse führt zu den Parametern a und L. Näheres zum Anschliessen und Programmieren findet sich im Handbuch zur jeweiligen Steuereinheit.

  • Seite 54: Regelparameter: Parameter = Sättigung

    AMU Oxytrace Programmliste und Erläuterungen 5.2.1.43 Regelparameter: Parameter = Probenfluss 5.2.1.43.12 Sollwert: Bereich: 0–50 l/h 5.2.1.43.22 P-Band: Bereich: 0–50 l/h 5.2.1.43 Regelparameter: Parameter = Sättigung 5.2.1.43.13 Sollwert: Bereich: 0–200% 5.2.1.43.23 P-Band: Bereich: 0–200% 5.2.1.43.3 Nachstellzeit: die Zeit, bis die Schrittreaktion eines einzelnen I- Controllers denselben Wert erreicht, der plötzlich von einem P-...
  • Seite 55 AMU Oxytrace Programmliste und Erläuterungen Alarmschwellenwerte, Hysteresewerte und Verzögerungszeiten für folgende Parameter programmieren:  Alarm Sauerstoff  Probenfluss (falls ein Durchflusssensor programmiert wurde)  Probentemp.  Alarm Sättigung  Gehäusetemp. 5.3.1.1 Alarm Sauerstoff 5.3.1.1.1 Alarm hoch: Steigt der gemessene Wert über den Wert des Para- meters «Alarm hoch», wird der Sammelstörkontakt aktiviert und in...

  • Seite 56: Alarm Sättigung

    AMU Oxytrace Programmliste und Erläuterungen 5.3.1.3 Probentemp.: Probentemperatur für die Alarmauslösung program- mieren. 5.3.1.3.1 Alarm hoch: Steigt der gemessene Wert über den Wert des Para- meters «Alarm hoch», wird der Sammelstörkontakt aktiviert und E007 angezeigt. Bereich: 30–100 °C 5.3.1.3.25 Alarm tief: Fällt der gemessene Wert unter den Wert des Parame- ters «Alarm tief», wird der Sammelstörkontakt aktiviert und E008...

  • Seite 57: Funktion = Oberer/Unterer Grenzwert

    AMU Oxytrace Programmliste und Erläuterungen Hinweis: Die Navigation in den Menüs <Schaltausgang 1> und <Schaltausgang 2> ist identisch. Der Einfachheit halber werden nachfolgend nur die Menünummern von Schaltausgang 1 verwendet. 1 Zuerst eine der folgenden Funktionen wählen: – oberer/unterer Grenzwert –...

  • Seite 58: Funktion = Aufwärtsregler Oder Abwärtsregler

    AMU Oxytrace Programmliste und Erläuterungen 5.3.2.50 Verzögerung: Zeit, für die die Aktivierung des Alarms verzögert wird, wenn der Messwert über/unter dem programmierten Alarm liegt. Bereich: 0–600 Sek 5.3.2.1 Funktion = Aufwärtsregler oder Abwärtsregler Die Schaltausgänge können verwendet werden, um Steuereinhei- ten wie Magnetventile, Membran-Dosierpumpen oder Stellmotoren anzusteuern.
  • Seite 59 AMU Oxytrace Programmliste und Erläuterungen 5.3.2.32.31 Regelparameter: Bereich für jeden Parameter wie unter 5.2.1.43, S. Stellglied = Stellmotor Die Dosierung wird über ein motorbetriebenes Mischventil geregelt. 5.3.2.32.22 Laufzeit: Zeit, die zur Öffnung eines vollständig geschlossenen Ventils benötigt wird. Bereich: 5–300 Sek 5.3.2.32.32...
  • Seite 60 AMU Oxytrace Programmliste und Erläuterungen 5.3.2.7 Ausgänge/Regler: Verhalten der Regelungsausgänge beim Schlie- ssen des Relais auswählen: fortsetzen: Der Regler arbeitet normal weiter. halten: Der Regler arbeitet mit dem letzten gültigen Wert weiter. aus: Der Regler wird ausgeschaltet. 5.3.2.24 täglich Der Schaltkontakt kann täglich zu einem beliebigen Zeitpunkt akti- viert werden.
  • Seite 61 AMU Oxytrace Programmliste und Erläuterungen 5.3.2.54 Verzögerung: siehe Intervall 5.3.2.6 Signalausgänge: siehe Intervall 5.3.2.7 Ausgänge/Regler: siehe Intervall 5.3.2.1 Funktion = Feldbus Der Schaltausgang wird per Profibus gesteuert. Es sind keine wei- teren Parameter notwendig. 5.3.4 Schalteingang: Die Funktionen der Schalt- und Signalausgänge können je nach Position des Eingangskontakts definiert werden,...

  • Seite 62: Id Probe: Identifizieren Sie Den Prozesswert Mit Einem Sinnvollen

    AMU Oxytrace Programmliste und Erläuterungen Es wird die Meldung E024 ausgegeben und der Sammelstörkontakt wird bei aktivem Schaltein- gang geschlossen. 5.3.4.5 Verzögerung: Wartezeit für das Instrument ab Deaktivierung des Schalteingangs bis zur Wiederaufnahme des Normalbetriebs. Bereich: 0–6’000 sec 5.4 Verschiedenes 5.4.1...
  • Seite 63 AMU Oxytrace Programmliste und Erläuterungen 5.5 Schnittstelle Wählen Sie eines der folgenden Kommunikationsprotokolle. Je nach Auswahl müssen verschiedene Parameter definiert werden. 5.5.1 Protokoll: Profibus 5.5.20 Geräteadresse: Bereich: 0–126 5.5.30 ID-Nr.: Bereich: Analysegeräte; Hersteller; Multivaria- 5.5.40 Lokale Bedienung: Bereich: Freigegeben, Gesperrt 5.5.1...

  • Seite 64: Sicherheitsdatenblätter

    AMU Oxytrace Sicherheitsdatenblätter Sicherheitsdatenblätter 10.1. Reagenzien Katalognr.: 102751.10 Name des Stof- Fülllösung 1ALK Teil von: A-87.290.060 fes/Gemischs: Download der Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Re- agenzien sind zum Download unter www.swan.ch verfügbar. Sicherheits- datenblätter A-96.250.540 / 080719...

  • Seite 65: Werkeinstellungen

    AMU Oxytrace Werkeinstellungen Werkeinstellungen Betrieb Sensoren Filterzeitkonst.: ................10 s Haltezeit n.Kal.: ............... 300 s Sammelstör- ................wie in Installation kontakt Schaltausgang ................wie in Installation Schalteingang ................wie in Installation Logger Logintervall: ................30 min Logger löschen: ................. nein Installation Sensoren Verschiedenes Durchfluss: ................
  • Seite 66 AMU Oxytrace Werkeinstellungen Alarm Sättigung; Alarm tief ............0.0% Alarm Sättigung; Hysterese ............2% Alarm Sättigung; Verzögerung............. 5 s Gehäusetemp. hoch: ...............65 °C Gehäusetemp. tief: ..............0 °C Schaltausgang 1 Funktion: ................Ob. Gw. Parameter: ............... Sauerstoff Sollwert: ................10.00 ppm Hysterese:................100 ppb Verzögerung: ................
  • Seite 67 AMU Oxytrace Werkeinstellungen Schalteingang: Aktiv..................wenn zu Signalausgänge..............halten Ausgänge/Regler ............... aus Störung ..................nein Verzögerung ................10 s Diverses Sprache: ................Englisch Werkeinstellung: ................ nein Firmware Laden:................ nein Passwort:..........für alle Betriebsarten 0000 ID Probe: ................. - - - - - - - - Schnittstelle Protokoll..............Hyperterminal...

  • Seite 68: Index

    AMU Oxytrace Index Index ....Ändern von Parametern P-Band ....Ändern von Werten Probenfluss .

  • Seite 69: Notizen

    AMU Oxytrace Notizen Notizen A-96.250.540 / 080719...

  • Seite 70: Produkte Von Swan

    AMU Oxytrace SWAN ist weltweit durch Tochtergesellschaften und Distributoren vertreten. kooperiert mit unabhängigen Vertriebspartnern auf der ganzen Welt. Produkte von SWAN Analyseinstrumente für: Reinstwasser Speisewasser, Dampf und Kondensat Trinkwasser Schwimmbad - und Brauchwasser Kühlwasser Abwasser Hergestellt in der Schweiz A-96.250.540 / 080719...
