AMI Sample Sequencer
Produktbeschreibung
2.1.
2.1.1
Schritt 1
A-96.250.660 / 110220

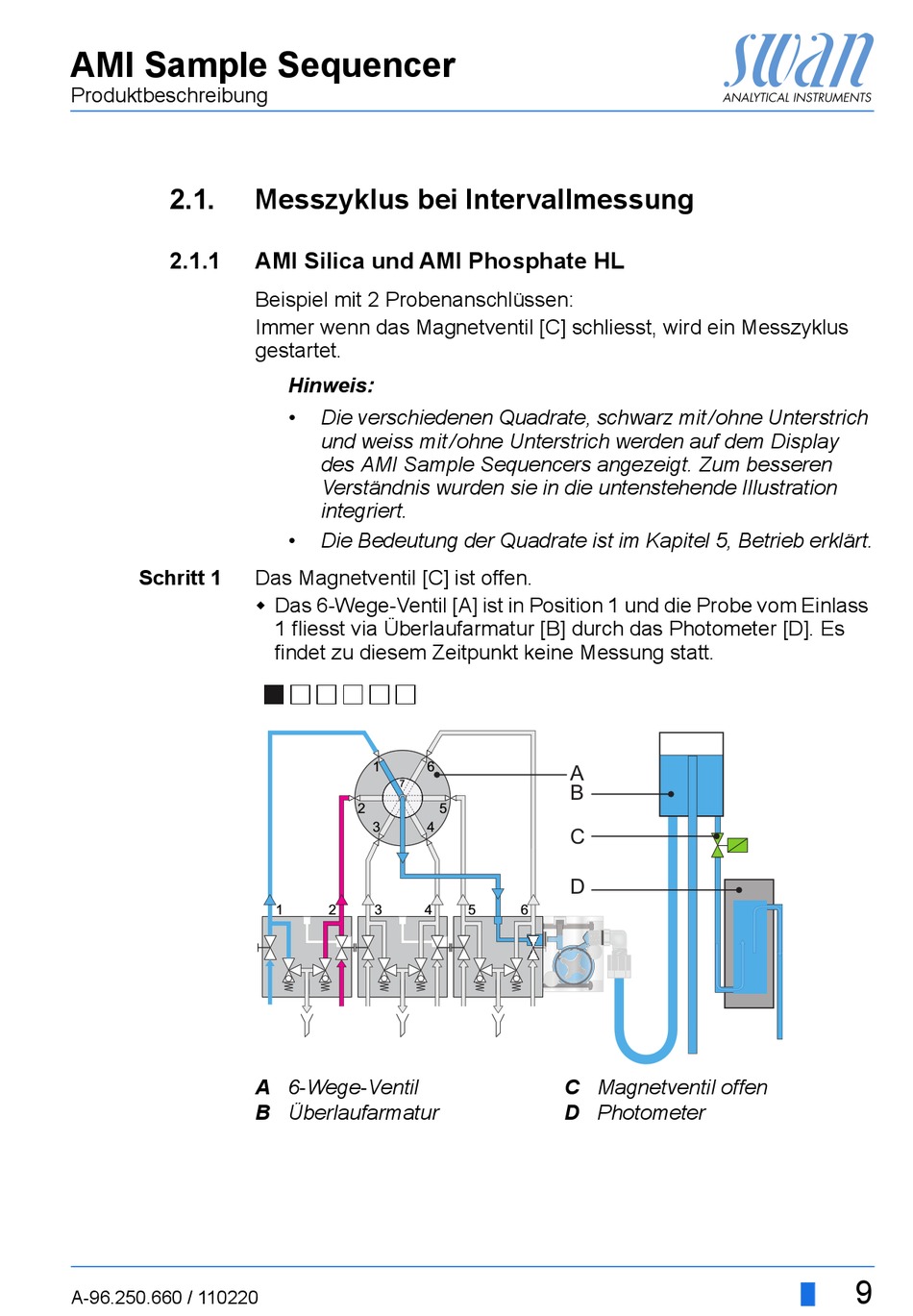

Messzyklus bei Intervallmessung

AMI Silica und AMI Phosphate HL

Beispiel mit 2 Probenanschlüssen:
Immer wenn das Magnetventil [C] schliesst, wird ein Messzyklus
gestartet.
Hinweis:
• Die verschiedenen Quadrate, schwarz mit/ohne Unterstrich
und weiss mit/ohne Unterstrich werden auf dem Display
des AMI Sample Sequencers angezeigt. Zum besseren
Verständnis wurden sie in die untenstehende Illustration
integriert.
• Die Bedeutung der Quadrate ist im Kapitel 5, Betrieb erklärt.
Das Magnetventil [C] ist offen.
 Das 6-Wege-Ventil [A] ist in Position 1 und die Probe vom Einlass
1 fliesst via Überlaufarmatur [B] durch das Photometer [D]. Es
findet zu diesem Zeitpunkt keine Messung statt.
1 6
7
2
3 4
1 2 3 4
A
6-Wege-Ventil
B Überlaufarmatur
A
B
5
C
D
5 6
C
Magnetventil offen
D Photometer
9
