AMI Sample Sequencer

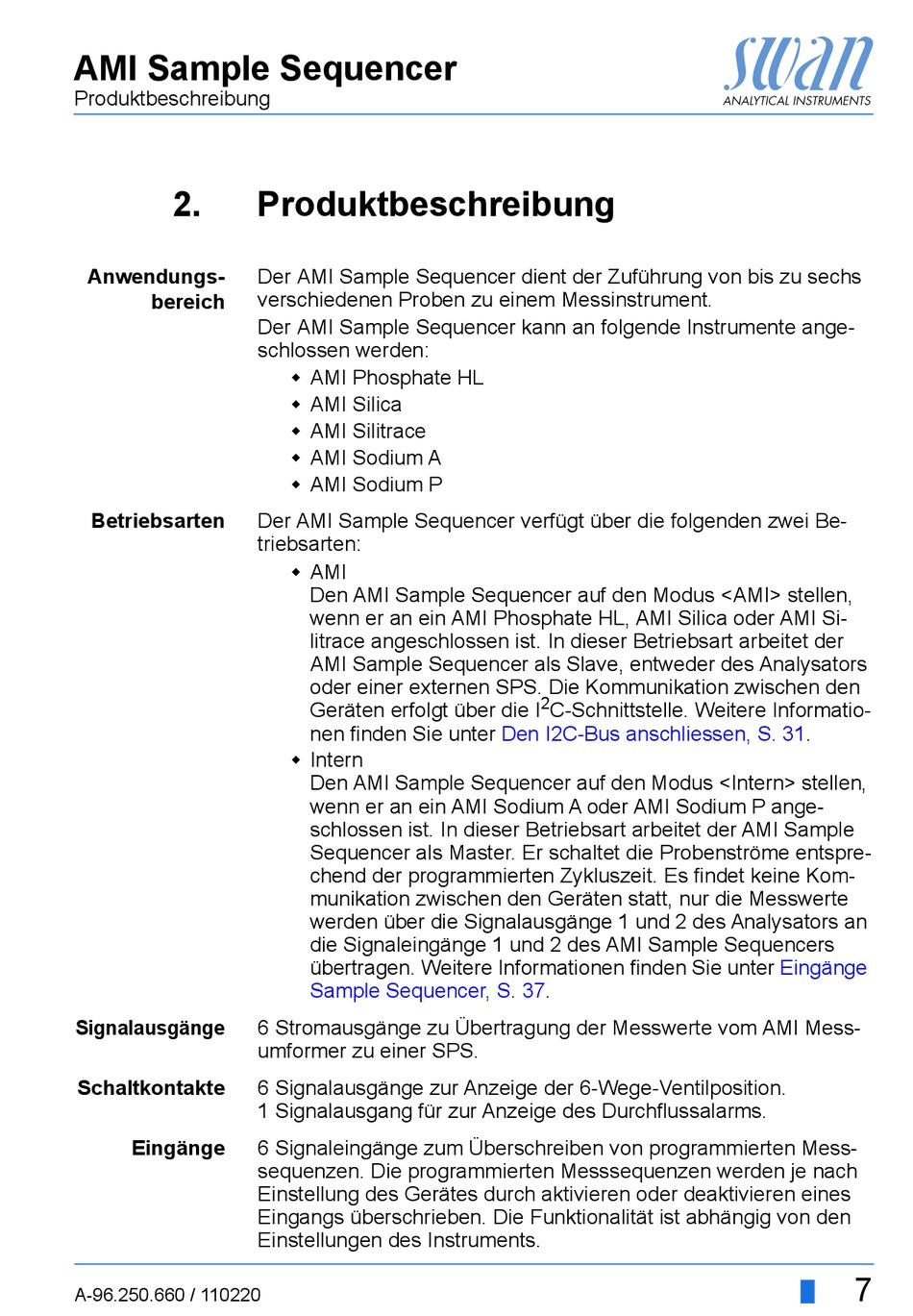

Produktbeschreibung

2.
Anwendungs-
bereich
Betriebsarten
Signalausgänge

Schaltkontakte

Eingänge
A-96.250.660 / 110220
Produktbeschreibung
Der AMI Sample Sequencer dient der Zuführung von bis zu sechs
verschiedenen Proben zu einem Messinstrument.
Der AMI Sample Sequencer kann an folgende Instrumente ange-
schlossen werden:
 AMI Phosphate HL
 AMI Silica
 AMI Silitrace
 AMI Sodium A
 AMI Sodium P
Der AMI Sample Sequencer verfügt über die folgenden zwei Be-
triebsarten:
 AMI
Den AMI Sample Sequencer auf den Modus <AMI> stellen,
wenn er an ein AMI Phosphate HL, AMI Silica oder AMI Si-
litrace angeschlossen ist. In dieser Betriebsart arbeitet der
AMI Sample Sequencer als Slave, entweder des Analysators
oder einer externen SPS. Die Kommunikation zwischen den
Geräten erfolgt über die I
nen finden Sie unter
 Intern
Den AMI Sample Sequencer auf den Modus <Intern> stellen,
wenn er an ein AMI Sodium A oder AMI Sodium P ange-
schlossen ist. In dieser Betriebsart arbeitet der AMI Sample
Sequencer als Master. Er schaltet die Probenströme entspre-
chend der programmierten Zykluszeit. Es findet keine Kom-
munikation zwischen den Geräten statt, nur die Messwerte
werden über die Signalausgänge 1 und 2 des Analysators an
die Signaleingänge 1 und 2 des AMI Sample Sequencers
übertragen. Weitere Informationen finden Sie unter
Sample Sequencer, S.
6 Stromausgänge zu Übertragung der Messwerte vom AMI Mess-
umformer zu einer SPS.
6 Signalausgänge zur Anzeige der 6-Wege-Ventilposition.
1 Signalausgang für zur Anzeige des Durchflussalarms.
6 Signaleingänge zum Überschreiben von programmierten Mess-
sequenzen. Die programmierten Messsequenzen werden je nach
Einstellung des Gerätes durch aktivieren oder deaktivieren eines
Eingangs überschrieben. Die Funktionalität ist abhängig von den
Einstellungen des Instruments.
2
C-Schnittstelle. Weitere Informatio-
Den I2C-Bus anschliessen, S.
37.
31.
Eingänge
7
