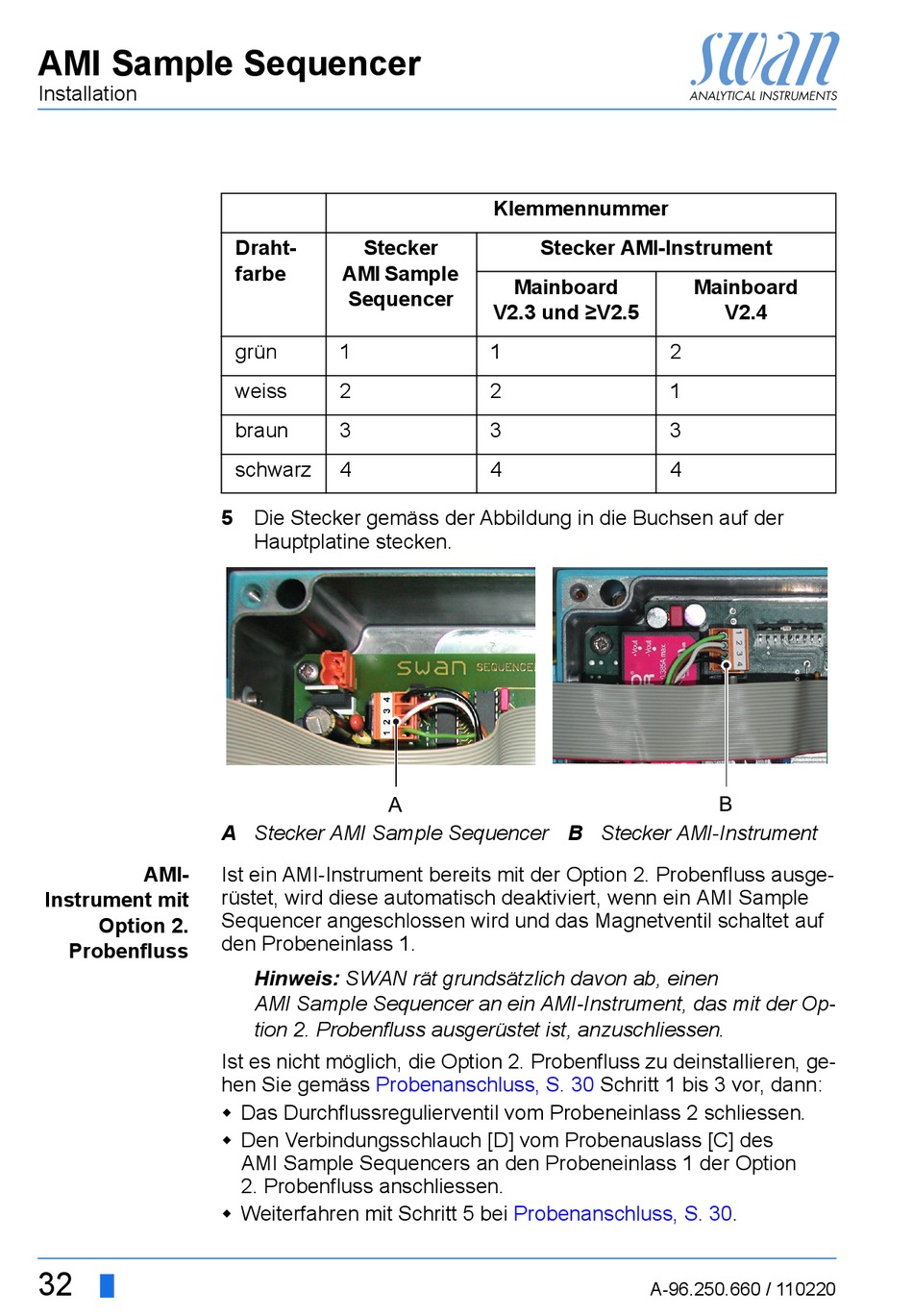

Swan AMI Sample Sequencer Betriebsanleitung Seite 34

AMI Sample Sequencer
Installation
AMI-
Instrument mit
Option 2.
Probenfluss
32
Draht- Stecker
farbe AMI Sample
Sequencer
grün 1
weiss 2
braun 3
schwarz 4
5 Die Stecker gemäss der Abbildung in die Buchsen auf der
Hauptplatine stecken.
A
A Stecker AMI Sample Sequencer B Stecker AMI-Instrument
Ist ein AMI-Instrument bereits mit der Option 2. Probenfluss ausge-
rüstet, wird diese automatisch deaktiviert, wenn ein AMI Sample
Sequencer angeschlossen wird und das Magnetventil schaltet auf
den Probeneinlass 1.
Hinweis: SWAN rät grundsätzlich davon ab, einen
AMI Sample Sequencer an ein AMI-Instrument, das mit der Op-
tion 2. Probenfluss ausgerüstet ist, anzuschliessen.
Ist es nicht möglich, die Option 2. Probenfluss zu deinstallieren, ge-
hen Sie gemäss Probenanschluss, S. 30
 Das Durchflussregulierventil vom Probeneinlass 2 schliessen.
 Den Verbindungsschlauch [D] vom Probenauslass [C] des
AMI Sample Sequencers an den Probeneinlass 1 der Option
2. Probenfluss anschliessen.
 Weiterfahren mit Schritt 5 bei
Klemmennummer
Stecker AMI-Instrument
Mainboard
V2.3 und ≥V2.5
1
2
3
4
Schritt 1 bis 3 vor, dann:
Probenanschluss, S.
A-96.250.660 / 110220
Mainboard
V2.4
2
1
3
4
B
30.
