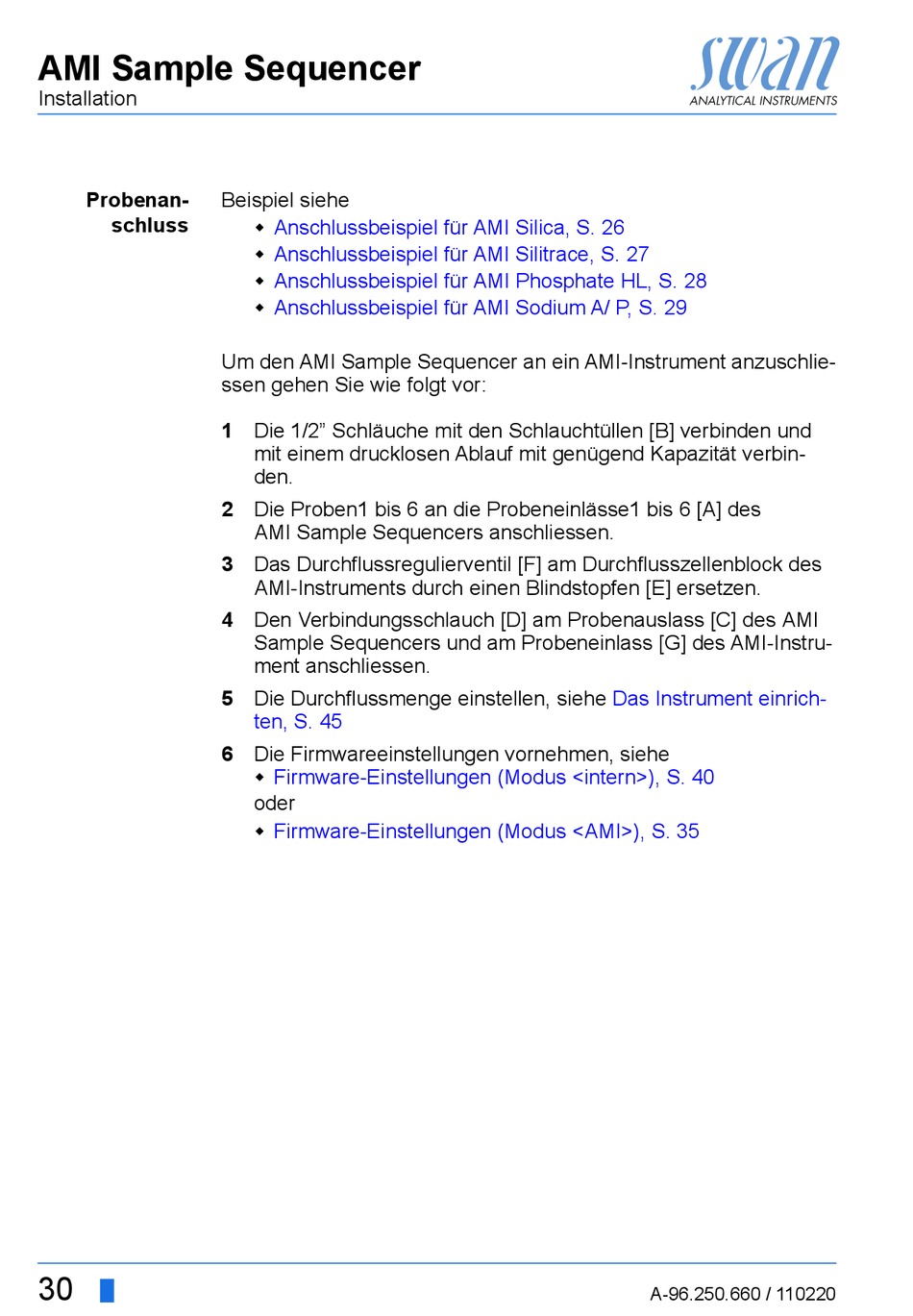

AMI Sample Sequencer
Installation
Probenan-
schluss
30
Beispiel siehe
Anschlussbeispiel für AMI Silica, S. 26

Anschlussbeispiel für AMI Silitrace, S. 27

Anschlussbeispiel für AMI Phosphate HL, S. 28

Anschlussbeispiel für AMI Sodium A/ P, S. 29

Um den AMI Sample Sequencer an ein AMI-Instrument anzuschlie-
ssen gehen Sie wie folgt vor:
1 Die 1/2" Schläuche mit den Schlauchtüllen [B] verbinden und
mit einem drucklosen Ablauf mit genügend Kapazität verbin-
den.
2 Die Proben1 bis 6 an die Probeneinlässe1 bis 6 [A] des
AMI Sample Sequencers anschliessen.
3 Das Durchflussregulierventil [F] am Durchflusszellenblock des
AMI-Instruments durch einen Blindstopfen [E] ersetzen.
4 Den Verbindungsschlauch [D] am Probenauslass [C] des AMI
Sample Sequencers und am Probeneinlass [G] des AMI-Instru-
ment anschliessen.
5 Die Durchflussmenge einstellen, siehe
ten, S. 45
6 Die Firmwareeinstellungen vornehmen, siehe
Firmware-Einstellungen (Modus <intern>), S. 40

oder
Firmware-Einstellungen (Modus <AMI>), S. 35

Das Instrument einrich-
A-96.250.660 / 110220
