Probeneinlass Und Probenüberlauf Anschliessen - Swan AMI Sample Sequencer Betriebsanleitung

AMI Sample Sequencer
Installation
3.3.
Probeneinlass
Die SERTO
Verschrau-
bung
montieren
Überlauf
A-96.250.660 / 110220

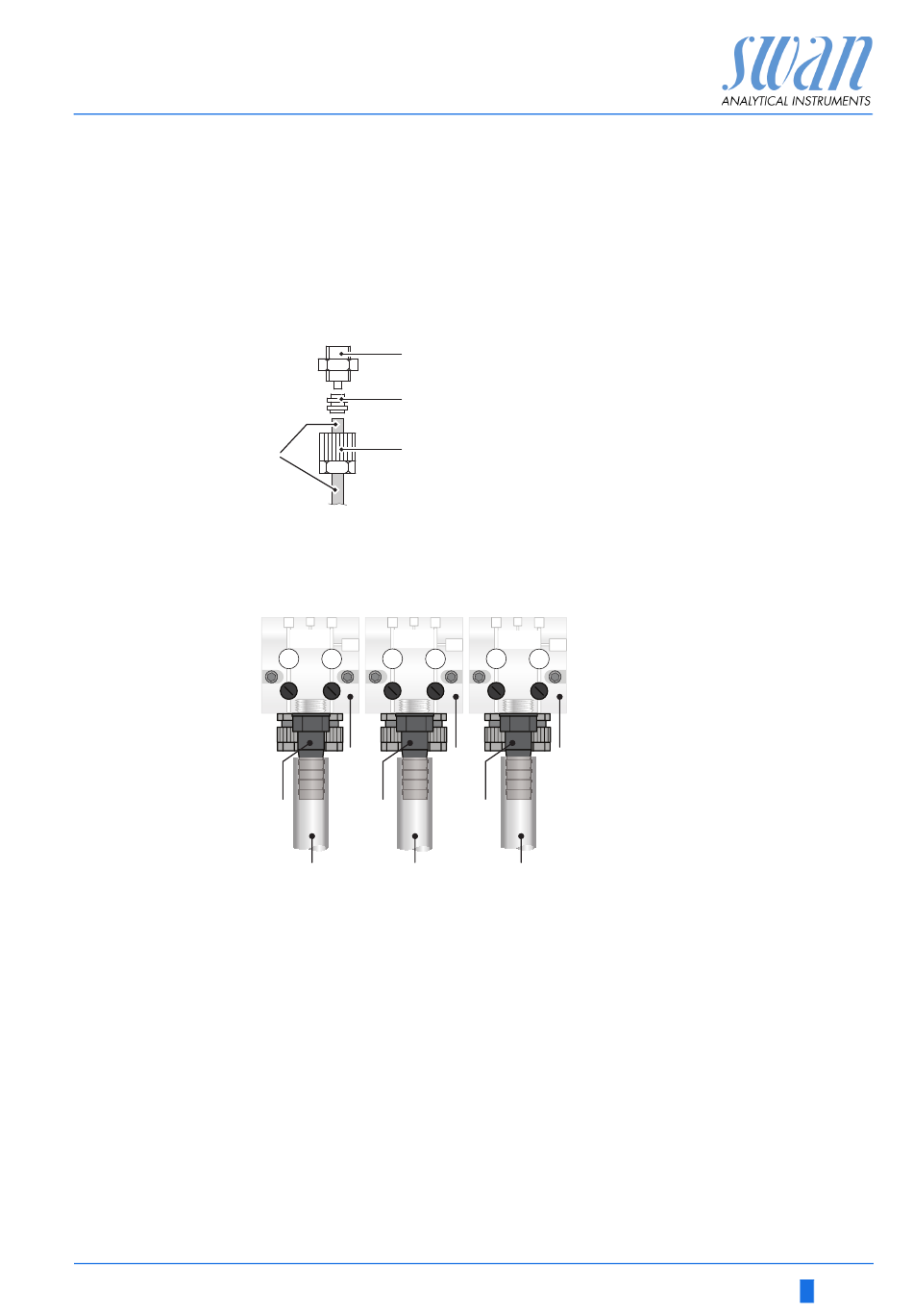

Probeneinlass und Probenüberlauf
anschliessen
Verwenden Sie Plastikschläuche (FEP, PA, oder PE 4x6 mm) für
die Anschlüsse der Probeneinlässe.
A
B
C
D
Die 1/2" Schläuche an die Schlauchtüllen des Überlaufs anschlie-
ssen und mit einem druckfreien Ablauf mit genügend Kapazität ver-
binden.
1 2 3 4
A
B B
C C
A
Durchflusszellenblöcke für Probeneinlässe 1 bis 6
B Schlauchtüllen
C
1/2" Schläuche
A
Schraubverbindung
B Kompressionsmuffe
C
Rändelmutter
D Flexibler Schlauch
5 6
A A
B
C
25
