AMI LineTOC
Installation
3.2.
Montage-
anforderungen
3.3.
Probeneinlass
Swagelok-
Montage
Ablassleitung
A-96.250.620 / 140720

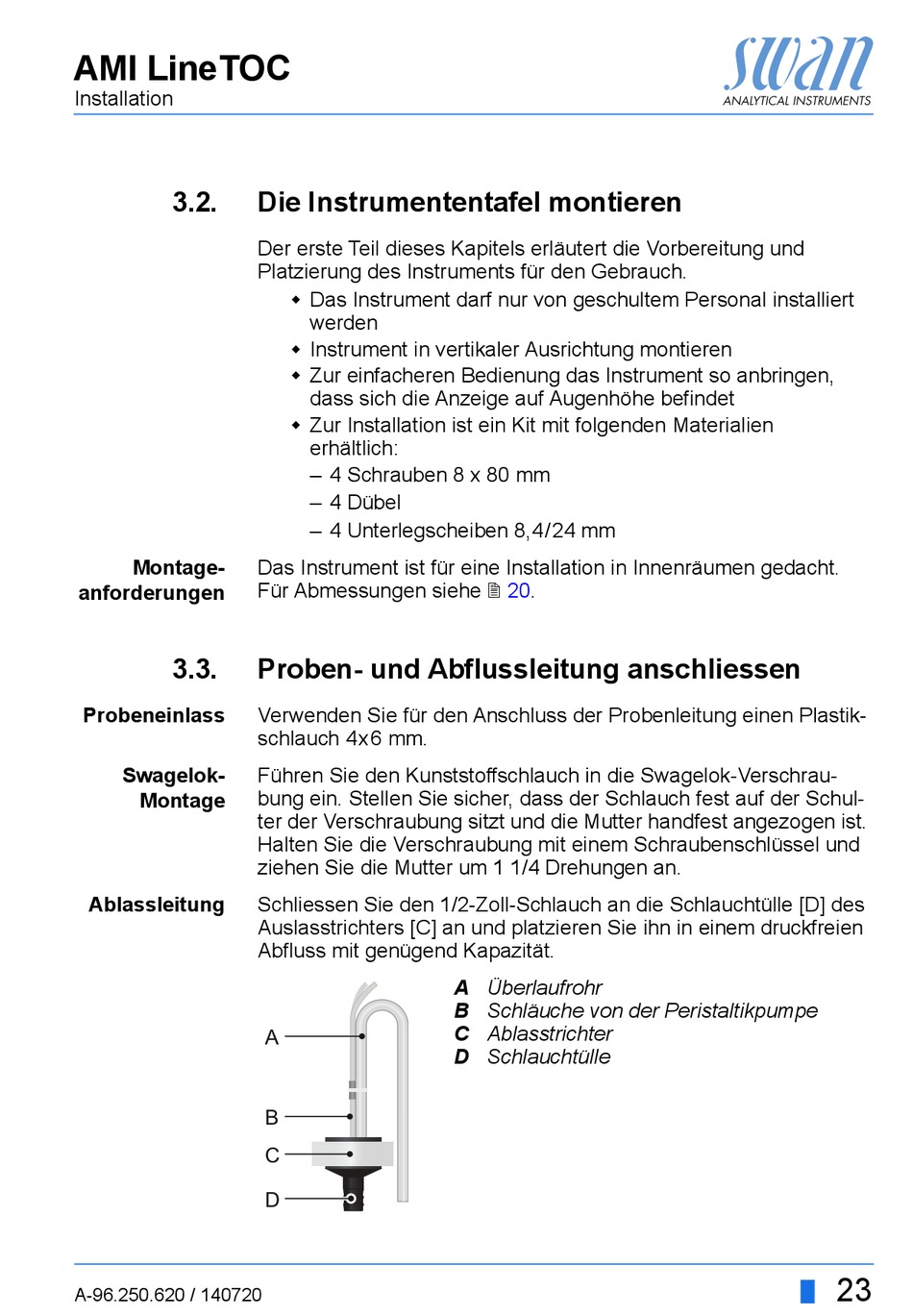

Die Instrumententafel montieren
Der erste Teil dieses Kapitels erläutert die Vorbereitung und
Platzierung des Instruments für den Gebrauch.
Das Instrument darf nur von geschultem Personal installiert
werden
Instrument in vertikaler Ausrichtung montieren
Zur einfacheren Bedienung das Instrument so anbringen,
dass sich die Anzeige auf Augenhöhe befindet
Zur Installation ist ein Kit mit folgenden Materialien
erhältlich:
– 4 Schrauben 8 x 80 mm
– 4 Dübel
– 4 Unterlegscheiben 8,4/24 mm
Das Instrument ist für eine Installation in Innenräumen gedacht.
Für Abmessungen siehe 20.
Proben- und Abflussleitung anschliessen
Verwenden Sie für den Anschluss der Probenleitung einen Plastik-
schlauch 4x6 mm.
Führen Sie den Kunststoffschlauch in die Swagelok-Verschrau-
bung ein. Stellen Sie sicher, dass der Schlauch fest auf der Schul-
ter der Verschraubung sitzt und die Mutter handfest angezogen ist.
Halten Sie die Verschraubung mit einem Schraubenschlüssel und
ziehen Sie die Mutter um 1 1/4 Drehungen an.
Schliessen Sie den 1/2-Zoll-Schlauch an die Schlauchtülle [D] des
Auslasstrichters [C] an und platzieren Sie ihn in einem druckfreien
Abfluss mit genügend Kapazität.
A
B
C
D
A
Überlaufrohr
B
Schläuche von der Peristaltikpumpe
C
Ablasstrichter
D
Schlauchtülle
23
