AMI Sample Sequencer
Installation

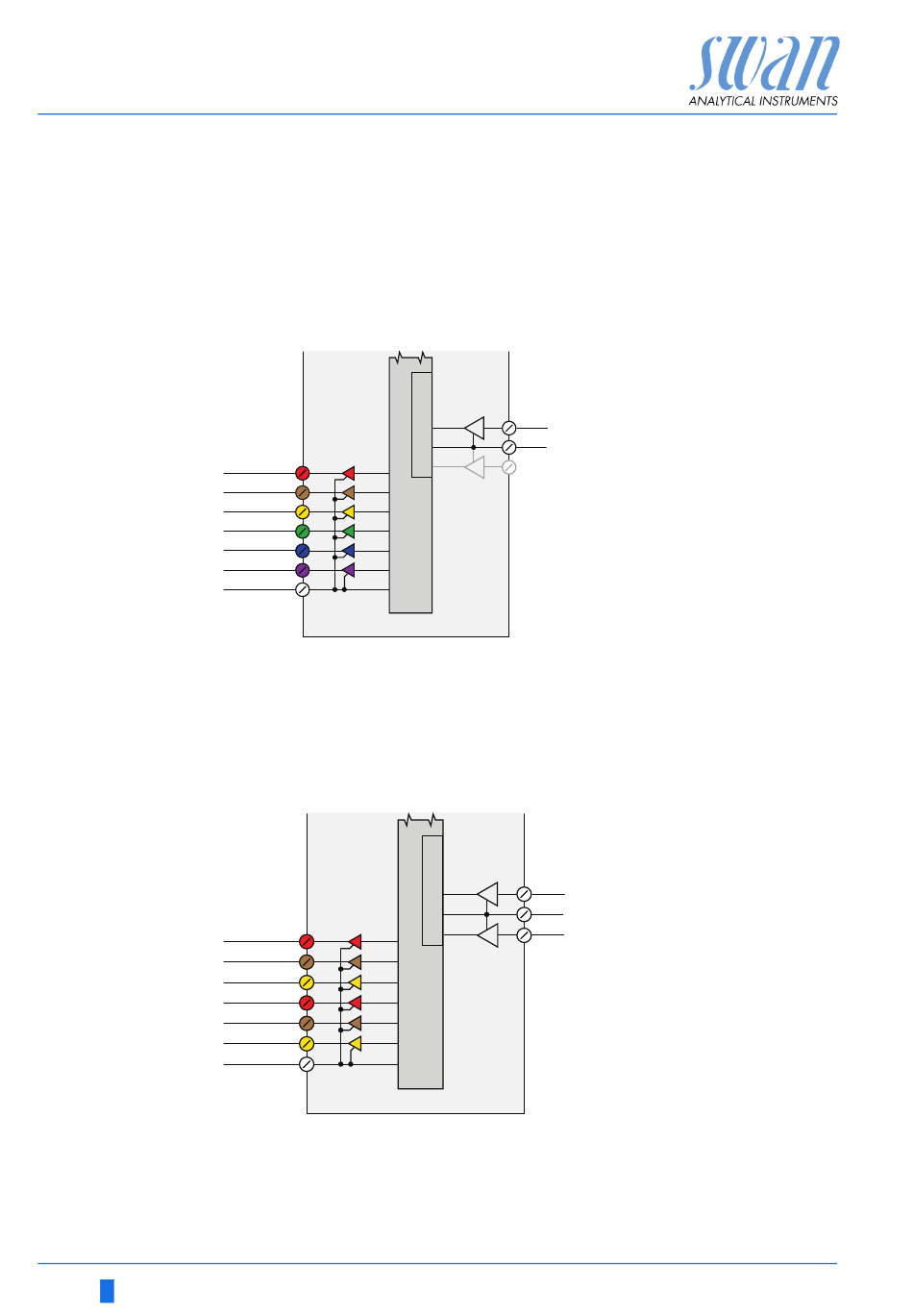

Wenn Signal-
eingänge = 1
Wenn Signal-
eingänge = 2
38
Wenn Signaleingänge = 1 gewählt ist, können 6 Probenströme ge-
messen werden. 1 Signal (Messwert) kann vom Messumformer
des AMI-Instruments zum Messumformer des AMI Sample Se-
quencers übertragen werden.
Die Signalausgänge werden gemäss der untenstehenden Tabelle
angeschlossen:
CH1 22
CH2 21
CH3 20
CH4 19
CH5 18
CH6 17
RTN 16
Wenn Signaleingänge = 2 gewählt ist, können 3 Probenströme ge-
messen werden. 2 Signale (z.B. Messwert und Temperatur) können
vom Messumformer des AMI-Instruments zum Messumformer des
AMI Sample Sequencers übertragen werden.
Die Signalausgänge werden gemäss der untenstehenden Tabelle
angeschlossen.:
CH1 22
CH2 21
CH3 20
CH1 19
CH2 18
CH3 17
RTN 16
Kanal Klemmen für Signal 1
CH 1 22/16
CH 2 21/16
CH 3 20/16
Kanal
CH 1
SIG 1 34
IN
A/D
CH 2
32
SIG 2 31
CH 3
IN
CH 4
CH 5
CH 6
SEQUENCER
SIG 1 34
IN
A/D
32
SIG 2
31
IN
SEQUENCER
Klemmen für Signal 2
19/16
18/16
17/16
Klemmen für
Signal 1
22/16
21/16
20/16
19/16
18/16
17/16
