- Seite 1 A-96.250.110 / 161120 Betriebsanleitung Firmware V6.20 und höher AMI Trides...
- Seite 2 Kundenbetreuung Swan unterhält rund um die Welt ein dichtes Vertreternetz mit ausgebildeten Fachkräf- ten. Kontaktieren Sie für technische Fragen die nächste Swan-Vertretung oder direkt den Hersteller: Swan Analytische Instrumente AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-Mail: support@swan.ch Dokumentstatus...
-
Seite 3: Inhaltsverzeichnis
AMI Trides Inhaltsverzeichnis Sicherheitshinweise .......... - Seite 4 AMI Trides Betrieb............39 5.1.
- Seite 5 AMI Trides Werkeinstellungen ..........90 Index .
-
Seite 6: Sicherheitshinweise
Zweck verwendet. Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Softwareprogrammen so- wie aller anwendbaren Sicherheitsvorschriften und -bestimmungen. Aufbewah- Die Betriebsanleitung für das AMI Trides muss in der Nähe des Inst- ruments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren und zu betreiben, müssen... -
Seite 7: Warnhinweise
AMI Trides Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalwörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt. Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz. - Seite 8 AMI Trides Sicherheitshinweise Warnsymbole Die Warnsymbole in dieser Betriebsanleitung haben die folgende Bedeutung: Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.250.110 / 161120...
-
Seite 9: Allgemeine Sicherheitsbestimmungen
Um das Instrument sicher zu installieren und zu betreiben, müs- sen Sie die Anweisungen in diesem Handbuch lesen und verste- hen. WARNUNG Die in diesem Dokument beschriebenen Arbeiten dürfen nur von Personen durchgeführt werden, die von SWAN geschult und au- torisiert wurden. A-96.250.110 / 161120... -
Seite 10: Nutzungseinschränkungen
Um eine merklich Korrektur vorzunehmen, ist eine bestimmte Menge Chlor erforderlich, die eventuell im normalen Betrieb nicht zur Verfü- gung steht. Mischung Der AMI Trides misst immer die Gesamtmenge aller zugegebenen Desinfektionsmittel. Separationsmessungen sind nicht möglich. mehrer Desin- fektionsmittel Download der Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Rea-... -
Seite 11: Produktbeschreibung
AMI Trides Produktbeschreibung Produktbeschreibung 2.1. Beschreibung des Systems Anwendungs- Der Monitor AMI Trides wird zur Messung und Kontrolle folgender Desinfektionsmittel in Trinkwasser, Schwimmbad- und Brauch- bereich wasser verwendet: hypochlorige Säure freies Chlor Ozon Chlordioxid Brom ... -
Seite 12: Sicherheitsfunktionen
AMI Trides Produktbeschreibung Sammel- Ein potenzialfreier Kontakt. Alternativ: störkontakt offen bei Normalbetrieb, geschlossen bei Fehler und Strom- ausfall geschlossen bei Normalbetrieb, offen bei Fehler und Strom- ausfall Zusammenfassung von Störmeldungen für programmierbare Alarm- werte und Instrumentenfehler. Schalteingang Für potenzialfreie Kontakte zum «Einfrieren» des Messwerts oder zur Unterbrechung der Regelung bei automatischen Installationen (Haltefunktion oder Fernabschaltung). - Seite 13 AMI Trides Produktbeschreibung Messprinzip 3-Elektroden-Amperometrie: Der Sensor besteht aus zwei Platinelektroden und einer Referenz- elektrode. Zwischen der Messelektrode (Platinstab) und der Gegen- elektrode (Platinring) des Trides-Sensors wird eine Spannung angelegt. Das Desinfektionsmittel in der Probe erzeugt einen kleinen Stromfluss zwischen den Elektroden, der proportional zur Desinfekti- onsmittelkonzentration ist.
- Seite 14 Diese wird für eine Vergleichs- messung mit einem anderen Instrument verwendet. Die Standardmethode für die Korrektur des AMI Trides ist das photomet- rische DPD-Verfahren. Verwenden Sie zur Bestimmung des Refe- renzwerts einen hochwertigen Photometer, wie z. B. Swan Chematest.
- Seite 15 AMI Trides Produktbeschreibung Übersicht Fluidik Überlaufarmatur Trides-Sensor Überlaufrohr zum Abfluss Filterbehälter Überlaufrohr zum Sensor Probenauslass Durchflussregulierventil Stichprobenauslass Probeneinlass Stichprobenventil A-96.250.110 / 161120...
-
Seite 16: Instrumentenspezifikation
AMI Trides Produktbeschreibung 2.2. Instrumentenspezifikation Stromver- AC-Variante: 100–240 VAC (± 10%) sorgung 50/60 Hz (± 5%) DC-Variante: 10–36 VDC Leistungsaufnahme: max. 35 VA Spezifika- Gehäuse: Aluminium, mit einem Schutzgrad von tionen Mes- IP 66 / NEMA 4X sumformer Umgebungstemperatur: −10 bis +50 °C Lagerung und Transport: −30 bis +85 °C... - Seite 17 AMI Trides Produktbeschreibung Abmessungen Montageplatte: Abmessungen: 850 x 280 x 200 mm Schrauben: 5 mm oder 6 mm Durchmesser Gewicht: 6 kg 280 mm / 11.02" 254 mm / 10.00" Exit Enter AMI Trides Ozone Monitor 30 mm / 1.18"...
- Seite 18 AMI Trides Produktbeschreibung Abmessungen Montageplatte: (Kompakt- Abmessungen: 530 x 300 x 200 mm version) Schrauben: 5 mm oder 6 mm Durchmesser 300 mm/ 11.81" 260 mm/ 10.24" Exit Enter AMI Trides AMI Trides Ozone Monitor A-96.250.110 / 161120...
-

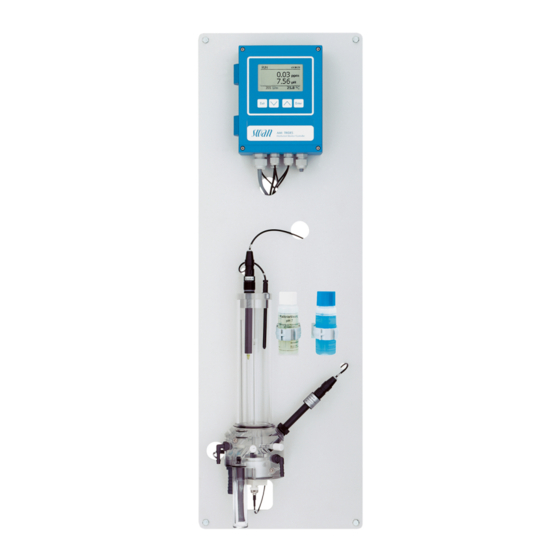

Seite 19: Übersicht Über Das Instrument
AMI Trides Produktbeschreibung 2.3. Übersicht über das Instrument Stichprobenventil Montageplatte Messumformer Stichprobenauslass pH-/Redox-Elektrode Trides-Sensor Temperatursensor Filter Kalibrierlösung pH 7 Probenauslass Probeneinlass Kalibrierlösung pH 9 Überlaufarmatur Hall-Effekt-Sensor Referenzelektrode Durchflusszellenblock Durchflussregulierventil A-96.250.110 / 161120... -
Seite 20: Installation
AMI Trides Installation Installation 3.1. Installations-Checkliste Monitor Standortan- AC-Variante: 100–240 VAC (10%), 50/60 Hz (5%) forderungen DC-Variante: 10–36 VDC Stromaufnahme: 35 VA Maximum Anschluss an Schutzerde erforderlich Probeleitung mit genügend Durchfluss und Druck (siehe Instrumen- tenspezifikation, S. 16). Installation Montieren Sie das Instrument in vertikaler Ausrichtung. -
Seite 21: Das Instrument Montieren
AMI Trides Installation 3.2. Das Instrument montieren Der erste Teil dieses Kapitels erläutert die Vorbereitung und Platzierung des Instruments für den Gebrauch. Das Instrument darf nur von geschultem Personal installiert werden. Montieren Sie das Instrument in vertikaler Ausrichtung. -
Seite 22: Referenzelektrode Installieren
AMI Trides Installation 3.4. Referenzelektrode installieren Die Referenzelektrode ist separat verpackt und mit einer wasser- gefüllten Kappe geschützt. Der Stecker ist auf der Montageplatte mit einem Klebestreifen befestigt und bereits mit der Frontend- Leiterplatte des AMI-Messumformers verbunden. Stecker Überwurfschraube Schutzkappe... -
Seite 23: Temperatursensor Installieren
AMI Trides Installation 3.5. Temperatursensor installieren Der Temperatursensor ist auf der Montageplatte mit einem Klebe- streifen befestigt und bereits mit der Frontend-Leiterplatte des AMI-Messumformers verbunden. Temperatursensor Abdeckung Überlaufarmatur Überlaufarmatur Installieren Sie den Temperatursensor wie folgt: 1 Temperatursensor [A] von der Montageplatte abnehmen. -
Seite 24: Optionale Ph-/Redox-Elektrode Installieren
AMI Trides Installation 3.6. Optionale pH-/Redox-Elektrode installieren Bei der folgenden Beschreibung wird davon ausgegangen, dass die Installation der pH- oder Redox-Elektrode nach Inbetriebnahme des Monitors erfolgt. 3.6.1 Die pH-/Redox-Elektrode Installieren Stecker pH-/Redox-Elektrode Abdeckung Überlaufarmatur Schutzkappe Überlaufarmatur 1 Das Instrument ausschalten. -
Seite 25: Ph-/Redox-Elektrode Am Messumformer Anschliessen
AMI Trides Installation 3.6.2 pH-/Redox-Elektrode am Messumformer anschliessen WARNUNG Gefahr durch Stromschlag Die Installation und Wartung von elektrischen Geräten darf nur von geschultem Fachpersonal durchgeführt werden. Das Instru- ment vor Arbeiten an elektrischen Bauteilen immer ausschalten. 1 Gehäuse des Messumformers öffnen. -
Seite 26: Firmware-Einstellungen Für Die Ph-/Redox-Elektrode
AMI Trides Installation 3.6.3 Firmware-Einstellungen für die pH-/Redox-Elektrode Nachdem die pH-/Redox-Elektrode gemäss den vorstehenden Anweisungen installiert worden ist, muss sie wie folgt über das Menü Installation aktiviert werden: 1 Zum Menü <Installation> <Senso- Sensoren ren> navigieren. 5.1.1 Elektrodentyp 2 pH-Elektrode auswählen. -
Seite 27: Elektrische Anschlüsse
AMI Trides Installation 3.7. Elektrische Anschlüsse WARNUNG Gefahr durch elektrischen Schlag Schalten Sie das Instrument vor Arbeiten an elektrischen Bau- teilen immer aus. Erdungsanforderungen: Schliessen Sie das Instrument nur an eine geerdete Steckdose an. Stellen Sie vor der Inbetriebnahme sicher, dass die Netzspan- nung vor Ort mit den Spezifikationen des Instruments überein-... - Seite 28 AMI Trides Installation WARNUNG Fremdspannung Extern gespeiste Geräte die an Schaltausgang 1 oder 2 oder an den Sammelstörkontakt angeschlossen sind können elektrische Schläge verursachen. vor der Fortführung der Installation müssen Geräte die an fol- gende Kontakte angeschlossen sind vom Netz getrennt wer- den.
-
Seite 29: Anschlussdiagramm
AMI Trides Installation 3.7.1 Anschlussdiagramm VORSICHT Verwenden Sie nur die in diesem Diagramm dargestellten Klem- men und nur zum vorgesehenen Zweck. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigungen oder Verletzungen führen. A-96.250.110 / 161120... -
Seite 30: Stromversorgung
Brandschutzklasse FV1 entsprechen. Installation Die Stromversorgung mit einem externen Schalter oder Unter- brecher muss – sich nahe am Gerät befinden – für den Bediener leicht zugänglich sein – als Unterbrecher für AMI Trides gekennzeichnet sein A-96.250.110 / 161120... -
Seite 31: Schalteingang
AMI Trides Installation 3.8. Schalteingang Hinweis: Verwenden Sie nur potenzialfreie (trockene) Kontakte. Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und dem Widerstand des Relais) muss kleiner als 50 Ω sein. Klemmen 16/42 Nähere Informationen zur Programmierung finden Sie unter Schalt- eingang 5.3.4, S. -
Seite 32: Schaltausgang 1 Und 2
AMI Trides Installation 3.9.2 Schaltausgang 1 und 2 Hinweis: Maximalbelastung 1 A/250 VAC Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma- lerweise offen» oder «normalerweise geschlossen» konfiguriert wer- den. Standard für beide Schaltausgänge ist «normalerweise offen». Um einen Schaltausgang als «normalerweise geschlossen» zu kon- figurieren, den Jumper in die obere Position setzen. - Seite 33 AMI Trides Installation VORSICHT Mögliche Beschädigung der Schaltkontakte im AMI Messum- former verursacht durch hohe induktive Last. Stark induktive oder direkt gesteuerte Lasten (Magnetventile, Do- sierpumpen) können die Schaltkontakte zerstören. Um induktive Lasten > 0.1 A zu schalten, eine AMI Relaybox oder ein passendes Hochstromrelais verwenden.
-
Seite 34: Signalausgänge
AMI Trides Installation 3.10. Signalausgänge 3.10.1 Signalausgang 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω Werden Signale an zwei verschiedene Empfänger geschickt, sollte ein Signaltrenner (Schleifenisolator) verwendet werden. Signalausgang 1: Klemmen 14 (+) und 13 (-) Signalausgang 2: Klemmen 15 (+) und 13 (-) Für weitere Infos zur Programmierung siehe... -
Seite 35: Signalausgang 3
AMI Trides Installation 3.11.1 Signalausgang 3 Klemmen 38 (+) und 37 (-). Erfordert die Zusatzplatine für den dritten Signalausgang 0/4 - 20 mA. Der dritte Signalausgang kann als Stromquelle oder als Stromsenke verwendet werden (über Schalter [A] auswählbar). Nähere Informatio- nen finden Sie in den dazugehörigen Installationsanweisungen... -
Seite 36: Hart-Schnittstelle
AMI Trides Installation 3.11.3 HART-Schnittstelle Klemmen 38 (+) und 37 (-). Die HART-Schnittstelle ermöglicht Kommunikation über das HART- Protokoll. Nähere Informationen finden Sie in der HART-Anleitung. HART-Schnittstelle 3.11.4 USB-Schnittstelle Die USB-Schnittstelle wird zum Speichern von Logger-Daten und für Firmware-Uploads verwendet. Nähere Informationen finden Sie in den dazugehörigen Installationsanweisungen. -
Seite 37: Das Instrument Einrichten
Die pH Werte der beiden für die Kalibrierung verwendeten Pufferlö- sungen im Menü 5.1.5 eingeben. Hinweis: Die Werkeinstellung von pH 7 und pH 9 entspricht den von SWAN gelieferten Pufferlösungen Für nähere Angaben zur Kalibration siehe Prozess-pH, S. 52 oder Standard pH, S. -
Seite 38: Korrektur Des Trides-Sensors
0.01 ppm Ozon messen, korrigieren Sie das Instrument nach der 24-stündigen Einlaufzeit. Eine Nullpunkt-Kaibrierung ist nicht not- wendig. Die Standardmethode für die Korrektur des AMI Trides Sensors ist das photometrische DPD-Verfahren. Verwenden Sie zur Bestim- mung des Referenzwerts einen hochwertigen Photometer, wie z. B. -
Seite 39: Betrieb
AMI Trides Betrieb Betrieb 5.1. Funktion der Tasten Exit Enter um das Menü zu verlassen/den Befehl abzubrechen (ohne Änderungen zu speichern) um zur vorherigen Menüebene zurückzukehren um sich in einer Menüliste ABWÄRTS zu bewegen und Werte zu verringern um sich in einer Menüliste AUFWÄRTS zu bewegen und Werte zu erhöhen... -
Seite 40: Messwerte Und Symbole Am Display
AMI Trides Betrieb 5.2. Messwerte und Symbole am Display Display 15:20:18 0.45 360 U/m 24.8°C A RUN Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unter- brochen (zeigt Status der Signalausgänge). -
Seite 41: Aufbau Der Software
Normalerweise pass- wortgeschützt und durch Prozess-Bediener verwal- tet. Menü 5: Installation Installation Zur Erstinbetriebnahme des Instruments und Einstel- Sensoren lung aller Instrumentenparameter durch autorisierte Signalausgänge SWAN-Techniker. Kann durch ein Passwort ge- Schaltkontakte schützt werden. Diverses Schnittstelle A-96.250.110 / 161120... -
Seite 42: Parameter Und Werte Ändern
AMI Trides Betrieb 5.4. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der Sensoren Logger 5.1.2 4.4.1 geändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken. -
Seite 43: Wartung
Wasserqualität, der Anwendung und nationalen Vorschriften ab. Kontrolle bestimmter Sollwerte: Schwimmbad, Brauchwasser: Täglich bis zu Probenzuleitung auf Verschmutzungen überprüfen. alle 2 Wochen Ggf. alle Filter und Siebe reinigen. Ggf. AMI Trides-Schutzfilter reinigen. Probenfluss kontrollieren. Wöchentlich Option pH/Redox: Prozess-pH/Redox durchführen. (in manchen Desinfektionswert per manueller DPD-Analyse Ländern täg-... - Seite 44 Inbetrieb- durchführen. nahme Täglich bis zu Probenzuleitung auf Verschmutzungen überprüfen. alle 2 Wochen Ggf. alle Filter und Siebe reinigen. Ggf. AMI Trides-Schutzfilter reinigen. Probenfluss kontrollieren. Wöchentlich Option pH: Prozess-pH durchführen. (in manchen Desinfektionswert per manueller DPD-Analyse bestim- Ländern täg- men und ggf. Prozess Trides durchführen.
-
Seite 45: Den Filter Reinigen
AMI Trides Wartung 6.2. Den Filter reinigen Durchflussregulierventil Filter Filterbehälter Wenn der Filter Ablagerungen aufweist, gehen Sie wie folgt vor: 1 Den Haupthahn der Probenzuführung schliessen. 2 Das Durchflussregulierventil [A] schliessen. 3 Den Filterbehälter [C] vom Durchflusszellenblock abschrauben und abnehmen. -
Seite 46: Den Trides-Sensor Reinigen
AMI Trides Wartung 6.3. Den Trides-Sensor Reinigen Durchflussregulierventil Einströmöffnungen Gewindebolzen Trides-Sensor Rotor BNC-Stecker O-Ring Rändelschraube 1 Das Durchflussregulierventil schliessen. 2 Warten, bis der Rotor stillsteht und der DES-Wert auf 0 ppm gesunken ist. 3 Das Instrument vom Netz trennen. 4 Den BNC-Stecker [G] vom Trides-Sensor [F] abnehmen. - Seite 47 AMI Trides Wartung 6 Den Trides-Sensor [F] mit einer Hand festhalten und mit der anderen die 2. Rändelschraube lösen/entfernen. 7 Den Trides-Sensor aus der Durchflusszelle nehmen. Darauf achten, die im Sensor verbliebende Probenflüssigkeit nicht zu verschütten. 8 Den Rotor [C] vom Trides-Sensor abnehmen.
-
Seite 48: Die Referenzelektrode Reinigen
AMI Trides Wartung 6.4. Die Referenzelektrode reinigen Referenzelektrode Unterlegscheibe Überwurfschraube O-Ring 1 Das Durchflussregulierventil schliessen. 2 Die Überwurfschraube [B] lösen. 3 Die Referenzelektrode herausziehen. 4 Sensorspitze vorsichtig mit einem weichen Tuch abwischen. Falls notwendig, Ölrückstände mit ein wenig Alkohol entfernen. -
Seite 49: Die Ph-Elektrode Reinigen
AMI Trides Wartung 6.5. Die pH-Elektrode reinigen pH-Elektrode Abdeckung Überlaufarmatur Überlaufarmatur pH-Elektrode 1 Die pH-Elektrode [A] aus der Überlaufarmatur ziehen. reinigen 2 Falls notwendig, den Elektrodenschaft und die grüne Spitze vor- sichtig mit einem sauberen weichen und feuchten Tuch reinigen. -
Seite 50: Die Durchflusszelle Reinigen
AMI Trides Wartung 6.6. Die Durchflusszelle reinigen Abdeckung Überlaufarmatur Überlaufarmatur- rohr Überlaufrohr zum Abfluss Überlaufrohr zum Sensor O-Ring Durchflusszellen- block Stichprobenhahn Stichproben- auslass Filter Filterbehälter Probenauslass Probeneinlass Durchfluss- regulierventil VORSICHT Keine organischen Lösungsmittel oder Scheuermittel zur Rei- nigung der Acrylglas-Teile verwenden. - Seite 51 AMI Trides Wartung Durchflusszelle 1 Das Instrument ausschalten. demontieren 2 Den Haupthahn der Probenzuführung schliessen. 3 Stichprobenhahn [G] öffnen und Durchflusszelle leeren. 4 Alle Sensoren ausbauen. 5 Die Schutzkappe auf die Spitze von Referenz- (und pH-)Elektro- de und die Steckerkappe auf den Sensorstecker aufsetzen.
-
Seite 52: Trides-Sensor Kalibrieren
AMI Trides Wartung 6.7. Trides-Sensor kalibrieren Bei der folgenden Beschreibung des Kalibrierverfahrens wird davon ausgegangen, dass der Trides-Sensor mit einer pH-Elektrode aus- gestattet ist. Falls nicht, können Sie die pH-Kalibrierung übersprin- gen. 6.7.1 Prozess-pH Die Prozesskalibrierung basiert auf einer Vergleichsmessung des Instruments mit einer kalibrierten Vergleichselektrode. -
Seite 53: Standard Ph
AMI Trides Wartung 5 Den mit der kalibrierten Vergleichs- Prozess-pH 3.1.1.1 elektrode gemessenen Prozess- Messwert 7.78 pH wert eingeben. Offset -8.15 mV Mit den Tasten [ ] und ] können Sie den Prozesswert 7.60 pH Prozesswert erhöhen bzw. Speichern <Enter>... -
Seite 54: Standard Redox
Durchflussmenge einstellen. [Enter] drücken um die Nullpunktkalibration abzuschliessen. 6.7.5 Prozess-Trides Die Standardmethode für die Korrektur des AMI Trides ist das photometrische DPD-Verfahren. Verwenden Sie zur Bestimmung des Referenzwerts einen hochwertigen Photometer, wie z. B. Swan Chematest. Entnehmen Sie eine Probe über den Stichprobenauslass des AMI Trides und führen Sie 3 manuelle Messungen durch. -
Seite 55: Beispiel Einer Ph Prozesskalibrierung
AMI Trides Wartung Beispiel einer 1 Zum Menü <Wartung/Kalibrierung> Wartung pH Prozess- navigieren. Kalibrierung Kalibrierung kalibrierung 2 [Enter] drücken. Simulation Uhr stellen 01.01.05 16:30:00 3 Prozess-Trides auswählen Kalibrierung 3.1.1 Prozess-pH Standard-pH 0-Punkt-Trides Prozess-Trides Folgende Werte werden angezeigt: Prozess-Trides 3.1.4.1 Messwert Messwert 0.30 ppm... - Seite 56 AMI Trides Wartung Bei einer hohen Wasserhärte kann es zu Kalziumablagerungen kom- men. 1 Zuerst das Durchflussregulierventil schliessen. 2 Probenfluss am Haupthahn vor dem Probeneinlass unter- brechen. 3 Warten, bis der Rotor gestoppt hat und kein Desinfektionswert mehr angezeigt wird.
-
Seite 57: Problembehebung
AMI Trides Problembehebung Problembehebung Dieses Kapitel enthält einige Tipps zur Fehlerbehebung. Detaillierte Informationen zum Auswechseln oder Reinigen von Teilen finden Sie im Kapitel «Wartung». Achtung: Die Probe der manuellen Messung (mit DPD!) muss direkt der Durchflusszelle entnommen werden! Falls Sie weitere Hilfe benötigen, wenden Sie sich bitte an Ihren Händler. -
Seite 58: Fehlerbehebungsliste
AMI Trides Problembehebung 7.2. Fehlerbehebungsliste Problem Mögliche Ursache Probenfluss nicht vorhanden oder «Aktueller Wert zu ungenügend. niedrig oder kein pH zu hoch. Probenfluss» wäh- Der für die Kalibrierung verwendete rend Prozesswert sollte mindestens <Prozess Trides> 0.15 ppm bei pH 7 betragen. - Seite 59 AMI Trides Problembehebung Desinfektionsfreies Chlor: pH-Wert der Trides-Anzeige- Probe sowie programmierten/angezeigten wert höher als Wert prüfen. manuelle Mes- Sand (oder anderes abrasives Material) in sung der Probe. Sandzugabe stoppen, verbleibenden Sand entfernen und warten, bis das Sensorsignal abfällt.
-
Seite 60: Fehlerliste
AMI Trides Problembehebung 7.3. Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein pro- grammierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch. -
Seite 61: Beschreibung
AMI Trides Problembehebung Fehler Beschreibung Korrekturmassnahmen – Prozess kontrollieren E001 DES. Alarm hoch – programmierten Wert prüfen, siehe 5.3.1.1, S. 79 – Prozess kontrollieren E002 DES. Alarm tief – programmierten Wert prüfen, siehe 5.3.1.1, S. 79 – Prozess kontrollieren E003 pH/Redox Alarm hoch –... - Seite 62 AMI Trides Problembehebung Fehler Beschreibung Korrekturmassnahmen – Gehäuse- oder Umgebungstemperatur E013 Gehäusetemp. hoch prüfen – programmierten Wert prüfen, siehe 5.3.1.6, S. 81 – Gehäuse- oder Umgebungstemperatur E014 Gehäusetemp. tief prüfen – programmierten Wert prüfen, siehe 5.3.1.6, S. 81 – Leitfähigkeitswert der Probe prüfen...
-
Seite 63: Sicherungen Auswechseln
Ermitteln und beheben Sie vor dem Austausch der Sicherung die Ur- sache des Kurzschlusses. Verwenden Sie eine Pinzette oder Spitzzange zum Ausbau der defekten Sicherung. Setzen Sie nur Originalsicherungen von SWAN ein. B C D E F AC-Variante: 1.6 AT/250 V Instrumentennetzteil DC-Variante: 3.15 AT/250 V Instrumentennetzteil 1.0 AT/250 V Schaltausgang 1... -
Seite 64: Programmübersicht
AMI Trides Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, S. Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Passwort- schutz möglich. Es können keine Einstellungen geändert wer- den. -
Seite 65: Diagnose (Hauptmenü 2)
AMI Trides Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation Bezeichnung AMI Trides *Menünummern 2.1* Version V6.20-06/16 Werksprüfung 2.1.3.1* Instrument 2.1.3* Instrument Hauptplatine Front-End Betriebszeit Jahre, Tage, Stunden, Minuten, Sekunden 2.1.4.1* 2.1.4* Sensoren Trides-Sensor 2.2.1* Messwert ppm 2.2.1* (Rohwert 1) µA (Rohwert 2) µA Ref. -
Seite 66: Wartung (Hauptmenü 3)
AMI Trides Programmübersicht 8.3. Wartung (Hauptmenü 3) Kalibrierung Prozess-pH *Menünummern Messwert 3.1* 3.1.1* Offset Prozesswert Standard-pH Fortschritt 3.1.2 0-Punkt-Trides Fortschritt 3.1.3 Prozess-Trides Messwert 3.1.4 Offset Prozesswert Simulation 3.3.1* Sammelstörkontakt 3.3* Schaltausgang 1 3.3.2* Schaltausgang 2 3.3.3* 3.3.4* Signalausgang 1 3.3.5*... -
Seite 67: Betrieb (Hauptmenü 4)
AMI Trides Programmübersicht 8.4. Betrieb (Hauptmenü 4) Sensoren 4.10.1* Filterzeitkonstante 4.10* Haltezeit nach Kal. 4.10.2* 4.10.3* Bezugs-pH-Wert Schaltkontakte Sammelstörkontakt Alarm DES. 4.2.1.1.1* Alarm hoch 4.2* 4.2.1* 4.2.1.1* 4.2.1.1.25* Alarm tief 4.2.1.1.35* Hysterese Verzögerung 4.2.1.1.45* Alarm pH 4.2.1.1.2* Alarm hoch 4.2.1.2* 4.2.1.1.26*... -
Seite 68: Installation (Hauptmenü 5)
AMI Trides Programmübersicht 8.5. Installation (Hauptmenü 5) Sensoren 5.1.1* Elektrodentyp 5.1* 5.1.2* pH-Elektroden 5.1.3* Desinf. Dimension 5.1.4* Standards 5.1.5.1* Standard 1 5.1.5* 5.1.5.2* Standard 2 Signalausgänge Signalausgang 1/2 5.2.1.1 – 5.2.2.1* Parameter 5.2* 5.2.1* – 5.2.2* 5.2.1.2 – 5.2.2.2* Stromschleife Funktion 5.2.1.3 –... - Seite 69 AMI Trides Programmübersicht Schalteingang 5.3.4.1* Aktiv 5.3.4* 5.3.4.2* Signalausgänge 5.3.4.3* Ausgänge/Regler Fehler 5.3.4.4* 5.3.4.5* Verzögerung Verschiedenes 5.4.1* Sprache 5.4* 5.4.2* Werkseinstellung 5.4.3* Firmware laden Passwort Meldungen 5.4.4.1* 5.4.4* 5.4.4.2* Wartung 5.4.4.3* Betrieb 5.4.4.4* Installation 5.4.5* ID Probe Überw. Signalausgang 5.4.6*...
-
Seite 70: Programmliste Und Erläuterungen
AMI Trides Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Anliegende Fehler 1.1.5 Liste mit aktuellen Fehlern und Statuszuständen (aktiv, bestätigt). Wird ein aktiver Fehler bestätigt, wird der Sammelstörkontakt wieder aktiviert. Wird ein Fehler gelöscht, wird er in die Meldungsliste ver- schoben. - Seite 71 AMI Trides Programmliste und Erläuterungen Messwert: zeigt den aktuellen pH-Wert Rohwert: zeigt die aktuelle Spannung der pH-Elektrode in mV 2.2.3 Diverses: 2.2.3.1 Gehäusetemp.: aktuelle Temperatur in °C innerhalb des Messumfor- mers 2.3 Probe 2.3.1 ID Probe: zeigt die zugewiesene Probenidentifikation. Diese wird...
-
Seite 72: Wartung
Sensors. Siehe auch 0-Punkt-Trides, S. 54 3.1.4 Prozess-Trides: diese Funktion ermöglicht eine Kalibrierung basie- rend auf einer Vergleichsmessung des Trides-Sensors per Photome- ter (z. B. Swan Chematest). Siehe Prozess-Trides, S. 54 3.3 Simulation Um den Wert eines Schaltausgangs anzuzeigen, Sammelstörkontakt ... -
Seite 73: Betrieb
AMI Trides Programmliste und Erläuterungen 4 Betrieb 4.10 Sensoren 4.10.1 Filterzeitkonstante: zum Abflachen von Störsignalen. Je grösser die Filterzeitkonstante, desto langsamer reagiert das System auf geän- derte Messwerte. Bereich: 5 –300 Sek 4.10.2 Haltezeit n. Kal.: Verzögerung, die die Stabilisierung des Instruments nach der Kalibrierung ermöglicht. -
Seite 74: Installation
Jod frei + HoCl 5.1.4 Dimension: zur Einstellung des Messwerts auf ppm oder mg/l. 5.1.5 Kalibrierlösungen: Wenn Sie andere als die von SWAN empfohle- nen Standardlösungen verwenden möchten, geben Sie Folgendes ein: 5.1.5.1 Lösung 1 Bereich: pH 1 bis pH 13 5.1.5.2... -
Seite 75: Parameter: Weisen Sie Dem Signalausgang Einen Der Prozesswerte
AMI Trides Programmliste und Erläuterungen 5.2 Signalausgänge Hinweis: Die Navigation in den Menüs <Signalausgang 1> und <Signalausgang 2> ist identisch. Der Einfachheit halber werden nachfolgend nur die Menünummern von Signalausgang 1 verwendet. 5.2.1 und 5.2.2 Signalausgang 1 und 2: Weisen Sie jedem Signalausgang Prozesswert, Stromschleifenbereich und Funktion zu. -
Seite 76: Parameter: Temperatur
AMI Trides Programmliste und Erläuterungen [mA] 0 / 4 1’000 10’000 X Messwert (logarithmisch) 5.2.1.40 Skalierung: Anfangs- und Endpunkt (hoher/niedriger Bereich) der li- nearen bzw. logarithmischen Skala und dazu den Mittelpunkt der bili- nearen Skala eingeben. Parameter: DES. 5.2.1.40.10 Bereich tief: 0.00 –10.00 ppm 5.2.1.40.20... - Seite 77 AMI Trides Programmliste und Erläuterungen Als Steuer- Signalausgänge können zur Ansteuerung von Reglereinheiten verwendet werden. Wir unterscheiden dabei zwischen unterschiedli- ausgang chen Typen: P-Controller: Die Controller-Aktion ist proportional zur Abweichung vom Sollwert. Der Controller wird durch das P-Band gekennzeichnet. Im Steady-State wird der Sollwert nie- mals erreicht.
-
Seite 78: Regler Aufwärts Oder Abwärts
AMI Trides Programmliste und Erläuterungen Regler aufwärts oder abwärts Sollwert: benutzerdefinierter Prozesswert für den ausgewählten Pa- rameter. P-Band: Bereich unterhalb (Aufwärtregelung) oder oberhalb (Abwär- tregelung) des Sollwerts, innerhalb dessen die Dosierungsintensität von 100 bis auf 0% reduziert werden kann, um den Sollwert über- schreitungsfrei zu erreichen. -
Seite 79: Sammelstörkontakt: Der Sammelstörkontakt Wird Als Kumulativer
AMI Trides Programmliste und Erläuterungen 5.3 Schaltkontakte 5.3.1 Sammelstörkontakt: Der Sammelstörkontakt wird als kumulativer Fehlerindikator verwendet. Unter normalen Betriebsbedingungen ist der Kontakt aktiviert. Der Kontakt wird unter folgenden Bedingungen deaktiviert: Stromausfall Feststellung von Systemfehlern wie defekte Sensoren oder elektronische Teile ... - Seite 80 AMI Trides Programmliste und Erläuterungen 5.3.1.2 Alarm pH 5.3.1.2.1 Alarm hoch: Steigt der gemessene Wert über den Wert des Parame- ters «Alarm hoch», wird der Sammelstörkontakt aktiviert und in der Meldungsliste wird E003 angezeigt. Bereich: -3.00 bis +15.00 pH 5.3.1.2.25 Alarm tief: Fällt der gemessene Wert unter den Wert des Parameters...
-
Seite 81: Gehäusetemp. Hoch: Wert "Alarm Hoch" Für Die Temperatur
AMI Trides Programmliste und Erläuterungen 5.3.1.4 Probentemp. 5.3.1.4.1 Alarm hoch: Steigt der gemessene Wert über den Wert des Parameters «Alarm hoch», wird der Sammelstörkontakt aktiviert und in der Meldungsliste wird E003 angezeigt. Bereich: 30–70 °C 5.3.1.4.25 Alarm tief: Fällt der gemessene Wert unter den Wert des Parameters «Alarm tief», wird der Sammelstörkontakt aktiviert und in der Mel-... -
Seite 82: Funktion = Oberer/Unterer Grenzwert
AMI Trides Programmliste und Erläuterungen 5.3.2 und 5.3.3 Schaltausgang 1 und 2: Die Schaltausgänge können mit einem Jumper als «normalerweise offen» oder «normalerweise geschlos- sen» konfiguriert werden, siehe Schaltausgang 1 und 2, S. 32. Die Funktion von Schaltkontakt 1 oder 2 wird vom Benutzer definiert: Hinweis: Die Navigation in den Menüs <Schaltausgang 1>... -
Seite 83: Funktion = Aufwärtsregler Oder Abwärtsregler
AMI Trides Programmliste und Erläuterungen 5.3.2.400 Hysterese: Innerhalb des Hysteresebereichs reagiert der Schaltaus- gang nicht. Dies verhindert eine Beschädigung der Schaltkontakte, wenn der Messwert um den Alarmwert schwankt. Parameter Bereich 0.00–10 ppm pH/Redox 0–2 pH Temperatur 0–120 °C Probenfluss 0–600 U/min 5.3.2.50... -
Seite 84: Funktion = Zeitschaltuhr
AMI Trides Programmliste und Erläuterungen Stellglied = Frequenz Beispiele für Messgeräte, die per Impulsfrequenz gesteuert werden, sind die klassischen Membranpumpen mit potenzialfreiem Auslöse- eingang. Die Dosierung wird über die Wiederholungs- geschwindigkeit der Dosierstösse geregelt. 5.3.2.32.21 Impulsfrequenz: max. Anzahl Impulse pro Minute, auf die das Gerät reagieren kann. - Seite 85 AMI Trides Programmliste und Erläuterungen 5.3.2.6 Signalausgänge: Verhalten der Signalausgänge beim Schliessen des Relais auswählen: fortsetzen: Die Signalausgänge geben weiterhin den Messwert aus. halten: Die Signalausgänge geben den letzten gültigen Mess- wert aus. Die Messung wird unterbrochen. Es werden nur schwerwiegende Fehler angezeigt.
- Seite 86 AMI Trides Programmliste und Erläuterungen 5.3.2.24 wöchentlich Der Schaltkontakt kann an einem oder mehreren Tagen einer Woche aktiviert werden. Die Startzeit gilt für jeden Tag. 5.3.2.342 Kalender: 5.3.2.342.1 Startzeit: Die programmierte Startzeit ist gültig für jeden program- mierten Tag. um die Startzeit einzugeben siehe 5.3.2.341, S.
-
Seite 87: Id Probe: Identifizieren Sie Den Prozesswert Mit Einem Sinnvollen
AMI Trides Programmliste und Erläuterungen 5.3.4.3 Ausgänge /Regler: (Schaltkontakt oder Signalausgang): Der Regler arbeitet normal. Fortfahren: Der Regler arbeitet mit dem letzten gültigen Wert. Halten: Aus: Der Regler wird ausgeschaltet. 5.3.4.4 Fehler: Es wird keine Meldung angezeigt und der Nein: Sammelstörkontakt wird bei aktivem Schaltein-... - Seite 88 AMI Trides Programmliste und Erläuterungen 5.4.6 Überwachung Signalausgang: Definieren, ob Meldung E028 bei ei- ner Leitungsunterbrechung an Signalausgang 1 oder 2 angezeigt werden soll. <Ja> oder <Nein> wählen. 5.5 Schnittstelle Wählen Sie eines der folgenden Kommunikationsprotokolle. Je nach Auswahl müssen verschiedene Parameter definiert werden.
-
Seite 89: Materialsicherheitsdatenblätter
AMI Trides Materialsicherheitsdatenblätter Materialsicherheitsdatenblätter 10.1. Reagenzien Pufferlösung pH 4 Pufferlösung pH 7 Pufferlösung pH 9 Download der Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Rea- genzien sind zum Download unter www.swan.ch verfügbar. Sicherheits- datenblätter A-96.250.110 / 161120... - Seite 90 AMI Trides Werkeinstellungen Werkeinstellungen Betrieb: Sensoren: Filterzeitkonst.: ................30 s Haltezeit n. Kal.: .................300 s Default pH................7.00 pH Schaltkontakte Sammelstörkontakt..........wie in Installation Schaltausgang 1/2 ..........wie in Installation Schalteingang............wie in Installation Logger Logintervall: ................30 min Logger löschen: ................nein...
- Seite 91 AMI Trides Werkeinstellungen Probenfluss: Probenalarm ..................ja Alarm hoch:................500 rpm Alarm tief:................290 rpm Verzögerung .................. 5 s Probentemp: Alarm hoch:................55 °C Alarm tief:..................5 °C Gehäusetemp. hoch: ..............65 °C Gehäusetemp. tief: ..............0 °C Schaltausgang Funktion: ................Ob.GW.
- Seite 92 AMI Trides Werkeinstellungen Schalteingang: Aktiv...............wenn geschlossen Signalausgänge.................halten Ausgänge/Regler ................aus Störung ..................nein Delay ....................10 s Diverses Sprache: ................Englisch Werkeinstellung: ................nein Firmware Laden:................nein Passwort:..........für alle Betriebsarten 0000 ID Probe: ................- - - - - - - - Überwachung Signalausgang............nein A-96.250.110 / 161120...
- Seite 93 AMI Trides Index Index ......AMI Relay Box Kabelstärke ...
- Seite 94 AMI Trides Index ..Schalteingang ......Schnittstelle Technische Daten .
- Seite 95 AMI Trides Notizen Notizen A-96.250.110 / 161120...
