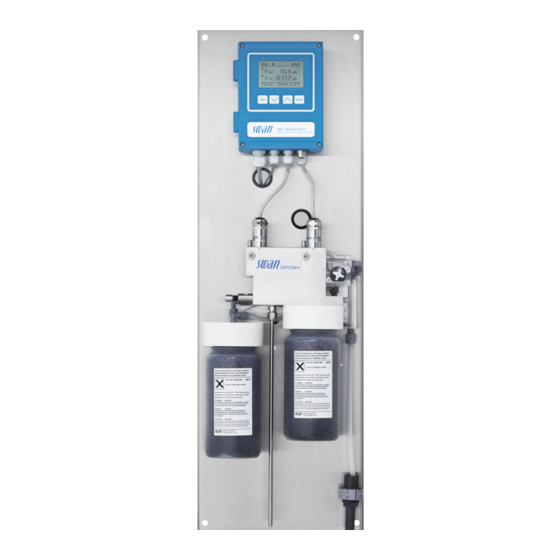

Swan AMI Deltacon Power Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Swan Anleitungen
  4. Analyseinstrumente
  5. AMI Deltacon Power
  6. Betriebsanleitung

Swan AMI Deltacon Power Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

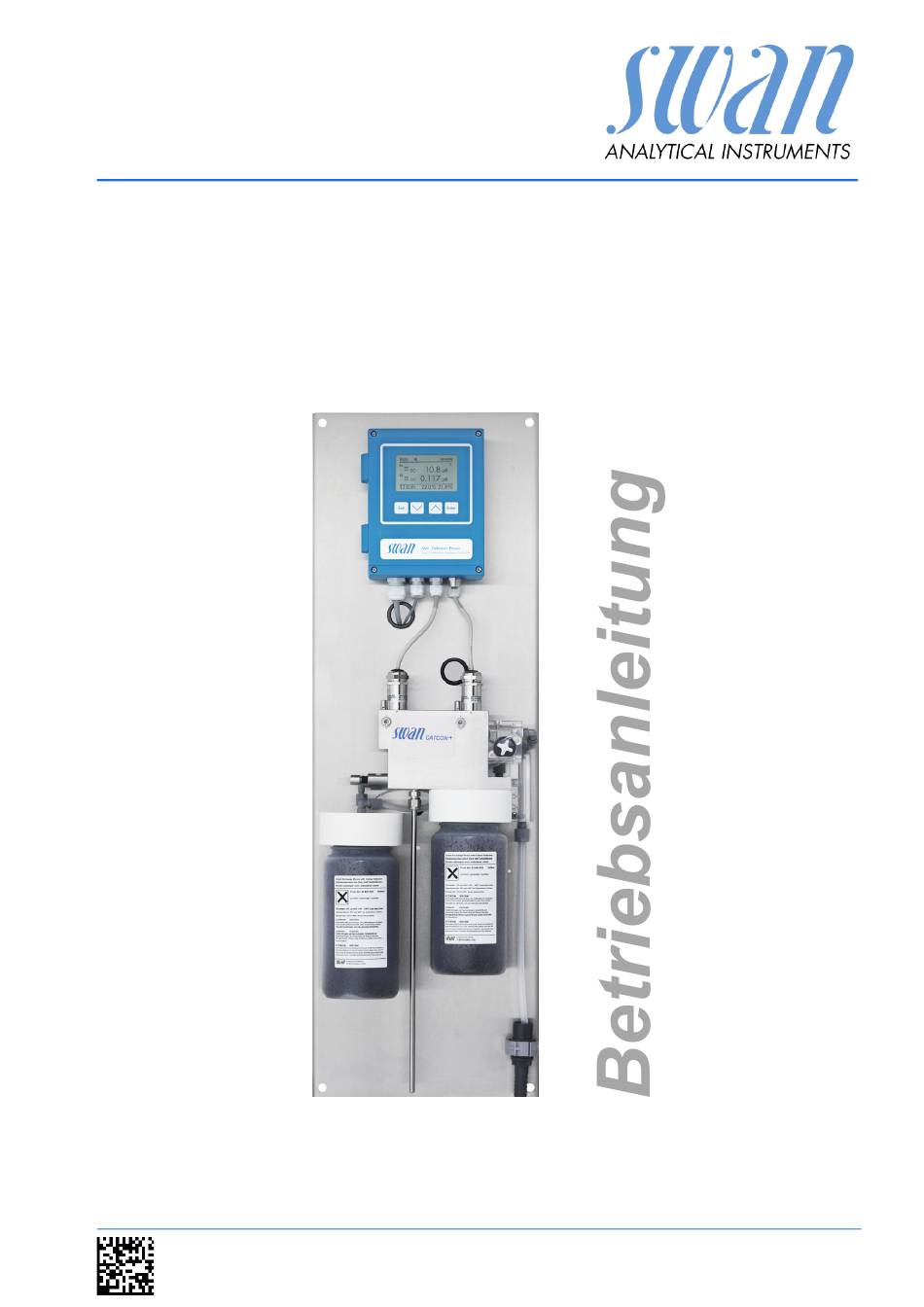

AMI Deltacon Power
Version 6.21 und höher
A-96.250.450 / 220620

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Swan AMI Deltacon Power

Inhaltszusammenfassung für Swan AMI Deltacon Power

  • Seite 1 AMI Deltacon Power Version 6.21 und höher A-96.250.450 / 220620...
  • Seite 2 Kundenbetreuung SWAN unterhält rund um die Welt ein dichtes Vertreternetz mit ausgebildeten Fach- kräften. Kontaktieren Sie für technische Fragen die nächste SWAN Vertretung oder direkt den Hersteller: SWAN ANALYTISCHE INSTRUMENTE AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-mail: support@swan.ch...

  • Seite 3: Inhaltsverzeichnis

    AMI Deltacon Power Inhaltsverzeichnis Sicherheitshinweise ........1.1.
  • Seite 4 AMI Deltacon Power Wartung ..........

  • Seite 5: Sicherheitshinweise

    Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Softwareprogrammen sowie aller anwendbaren Sicherheitsvorschriften und -bestimmun- gen. Aufbewah- Die Betriebsanleitung für das AMI Deltacon Power muss in der Nähe des Instruments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren, müssen Sie: Schulung ...

  • Seite 6: Warnhinweise

    AMI Deltacon Power Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalwörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt.  Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz.
  • Seite 7 AMI Deltacon Power Sicherheitshinweise Warnsymbole Die Bedeutung der Warnsymbole in dieser Betriebsanleitung. Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.250.450 / 220620...

  • Seite 8: Allgemeine Sicherheitsbestimmungen

    Der Benutzer ist für den ordnungsgemässen Betrieb verantwortlich. Alle Vorsichtsmassnahmen sind zu beachten, um einen sicheren Anforderungen Betrieb des Instruments zu gewährleisten. Ersatzteile und Es dürfen ausschliesslich Ersatzteile und Einwegartikel von SWAN verwendet werden. Bei Verwendung anderer Teile während der Einwegartikel normalen Gewährleistungsfrist erlischt die Herstellergarantie. Änderungen Modifikationen und Instrumenten-Upgrades dürfen nur von autori-...

  • Seite 9: Nutzungseinschränkungen

    AMI Deltacon Power Sicherheitshinweise 1.3. Nutzungseinschränkungen Der AMI Deltacon Power dient der Bestimmung der spezifischen und direkten Leitfähigkeit in Kraftwerkswasser. Das Instrument be- rechnet den pH-Wert und die Konzentration des Alkalisierungsmit- tels, falls ein Alkalisierungsmittel im Wasser vorhanden ist. Es eignet sich nicht für die pH-Bestimmung in hochreinem Wasser vor der Beigabe des Alkalisierungsmittels.

  • Seite 10: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung 2.1. Beschreibung des Systems Anwendungs- Der AMI Deltacon Power ist ein komplettes Überwachungssystem für die automatische und fortlaufende Messung der spezifischen bereich Gesamtleitfähigkeit (vor dem Kationentauscher) und die Säure-/Kat- ionen-Leitfähigkeit (nach dem Kationentauscher). Der pH-Wert kann durch die Messung der Leitfähigkeitsdifferenz bestimmt werden.
  • Seite 11 AMI Deltacon Power Produktbeschreibung Sammelstör- Alternativ ein potenzialfreier Kontakt. kontakt  Offen bei Normalbetrieb, geschlossen bei Fehler und Strom- ausfall  Geschlossen bei Normalbetrieb, offen bei Fehler und Strom- ausfall Zusammenfassung von Störmeldungen für programmierbare Alarmwerte und Instrumentenfehler. Schalteingang Für potenzialfreie Kontakte zum «Einfrieren» des Messwerts oder zur Unterbrechung der Regelung bei automatischen Installationen (Haltefunktion oder Fernabschaltung).
  • Seite 12 Die Temperatur wird mit den in die Leitfähigkeitssensoren integrier- ten Sensoren gemessen. Option Der AMI Deltacon Power mit der Option Vorspülung ermöglicht ei- nen schnellen Austausch des Kationentauschers, da das Harz vor- Vorspülung gespült wird. Durch die Vorspülung werden Unreinheiten aus dem Harz entfernt, die zu falschen Messwerten führen könnten.
  • Seite 13 AMI Deltacon Power Produktbeschreibung Übersicht Fluidik Leitfähigkeitssensor 1 Durchflussmesser Durchflusszellenblock Probensammler Durchflussregulierventil Entlüftungsschlauch der Vorspüleinlass Kationentauscherflasche Vorspülauslass Entlüftungsschlauch der Vorgespülte Kationen- vorgespülten Flasche tauscherflasche Aktive Kationentauscher- Probeneinlass flasche Leitfähigkeitssensor 2 Probenauslass A-96.250.450 / 220620...

  • Seite 14: Instrumentenspezifikation

    AMI Deltacon Power Produktbeschreibung 2.2. Instrumentenspezifikation Strom- AC-Variante: 100–240 VAC (±10%) 50/60 Hz (± 5%) versorgung DC-Variante: 10–36 VDC Stromaufnahme: max. 35 VA Proben- Durchflussrate: 5 bis 20 l/h Temperatur: bis zu 50 °C anforderungen Probendruck Einlass: bis zu 2 bar...
  • Seite 15 AMI Deltacon Power Produktbeschreibung Abmessungen Montageplatte: Edelstahl Abmessungen: 280x850x200 mm Schrauben: 5 mm oder 6 mm Durchmesser Gewicht: 12 kg A-96.250.450 / 220620...

  • Seite 16: Übersicht Über Das Instrument

    AMI Deltacon Power Produktbeschreibung 2.3. Übersicht über das Instrument Platte Probensammler Messumformer Aktive Kationentauscher- Sensor spezifische Leit- flasche fähigkeit Vorgespülte Kationen- Sensor Kationenleitfähigkeit tauscherflasche Durchflusszelle Probeneinlass Durchflussmesser Probenauslass Durchflussregulierventil A-96.250.450 / 220620...

  • Seite 17: Installation

    AMI Deltacon Power Installation Installation 3.1. Installations-Checkliste Monitore Standort- AC-Variante: 100–240 VAC (±10%), 50/60 Hz (±5%) anforderungen DC-Variante: 10–36 VDC Stromaufnahme: 35 VA Maximum Anschluss an Schutzerde erforderlich. Probenleitung mit genügend Durchfluss und Druck (siehe Instru- mentenspezifikation, S. 12). Installation Montieren Sie das Instrument in vertikaler Ausrichtung.

  • Seite 18: Die Instrumententafel Montieren

    Alle Parameter für den Betrieb des Instruments (Grenzwerte, Alarmwerte) programmieren. Display-Bildschirme programmieren. Einlaufzeit Instrument 1 Stunde lang ohne Unterbrechung betreiben. Gilt für von Swan geliefertes vorgespültes Kationentauscherharz (nukleare Qualität). Wenn kein vorgespültes Kationentauscherharz verwendet wird, kann die Einlaufzeit wesentlich länger sein. 3.2. Die Instrumententafel montieren Der erste Teil dieses Kapitels erläutert die Vorbereitung und...

  • Seite 19: Die Probenein- Und Auslassleitung Anschliessen

    AMI Deltacon Power Installation 3.3. Die Probenein- und auslassleitung anschliessen 3.3.1 Swagelok-Edelstahlarmatur am Probeneinlass Vorbereitung Rohr ablängen und entgraten. Es sollte auf einer Länge von 1,5 x Rohrdurchmesser vom Ende gerade und frei von Beschädi- gungen sein. Bei der Montage und Wiedermontage von grösseren Anschluss- stutzen (Gewinde, Klemmring) sollte mit Schmieröl, MoS2, Teflon...

  • Seite 20: Fep-Schlauch Am Probenauslass

    AMI Deltacon Power Installation 3.3.2 FEP-Schlauch am Probenauslass 1/2”-Schlauch am Ablasstrichter. Ablasstrichter Schlauchtülle 1/2” Schlauch Den 1/2” Schlauch [C] an die Schlauchtülle [B] anschliessen und mit einem druckfreien Abfluss mit ausreichender Kapazität verbin- den. A-96.250.450 / 220620...

  • Seite 21: Die Kationentauscherflasche Installieren

    AMI Deltacon Power Installation 3.4. Die Kationentauscherflasche installieren Kationen- Die Flasche mit dem KatIonentauscher wird separat geliefert. Zum Transport ist im Halter eine leere Flasche montiert. tauscherfla- sche Durchflusszelle Flaschenhalterung Kationentauscherflasche Einlassfilterhalter Leere Flasche Kationen- Kationentauscherflasche wie folgt installieren: tauscherfla-...

  • Seite 22: Elektrische Anschlüsse

    AMI Deltacon Power Installation 3.5. Elektrische Anschlüsse WARNUNG Gefahr durch elektrischen Stromschlag.  Schalten Sie das Instrument vor Arbeiten an elektrischen Bauteilen immer aus.  Erdungsanforderungen: Schliessen Sie das Instrument nur an eine geerdete Steckdose an.  Stellen Sie vor der Inbetriebnahme sicher, dass die Netzspan- nung vor Ort mit den Spezifikationen des Instruments über-...

  • Seite 23: Fremdspannung

    AMI Deltacon Power Installation WARNUNG Fremdspannung Extern gespeiste Geräte die an Schaltausgang 1 oder 2 oder an den Sammelstörkontakt angeschlossen sind können elektrische Schläge verursachen.  vor der Fortführung der Installation müssen Geräte die an fol- gende Kontakte angeschlossen sind vom Netz getrennt wer- den.

  • Seite 24: Anschlussdiagramm

    AMI Deltacon Power Installation 3.5.1 Anschlussdiagramm VORSICHT Verwenden Sie nur die in diesem Diagramm dargestellten Klemmen und nur zum vorgesehenen Zweck. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigungen oder Verletzungen führen. A-96.250.450 / 220620...

  • Seite 25: Stromversorgung

    AMI Deltacon Power Installation 3.5.2 Stromversorgung WARNUNG Warnung vor elektrischem Schlag Die Installation und Wartung elektrischer Teile muss durch ei- nen Fachmann erfolgen. Das Instrument vor Arbeiten an elektri- schen Bauteilen immer ausschalten. Netzteilanschluss-Stecker Neutralleiter, Klemme 2 Aussenleiter, Klemme 1...

  • Seite 26: Schalteingang

    AMI Deltacon Power Installation 3.6. Schalteingang Hinweis: Verwenden Sie nur potenzialfreie (trockene) Kontakte. Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und dem Widerstand des Relais) muss kleiner als 50 Ω sein. Klemmen 16/42 Nähere Informationen zur Programmierung finden Sie in Programmübersicht, S.

  • Seite 27: Schaltausgang 1 Und 2

    AMI Deltacon Power Installation 3.7.2 Schaltausgang 1 und 2 Hinweis: Maximalbelastung 1 A/250 VAC Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma- lerweise offen» oder «normalerweise geschlossen» konfiguriert werden. Standard für beide Schaltausgänge ist «normalerweise of- fen». Um einen Schaltausgang als «normalerweise geschlossen»...
  • Seite 28 AMI Deltacon Power Installation VORSICHT Mögliche Beschädigung der Schaltkontakte im AMI Mess- umformer verursacht durch hohe induktive Last. Stark induktive oder direkt gesteuerte Lasten (Magnetventile, Dosierpumpen) können die Schaltkontakte zerstören.  Um induktive Lasten > 0.1 A zu schalten, eine AMI Relaybox oder ein passendes Hochstromrelais verwenden.

  • Seite 29: Signalausgänge

    AMI Deltacon Power Installation 3.8. Signalausgänge 3.8.1 Signalausgang 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω. Werden Signale an zwei verschiedene Empfänger geschickt, sollte ein Signaltrenner (Schleifenisolator) verwendet werden. Signalausgang 1: Klemmen 14 (+) und 13 (-) Signalausgang 2: Klemmen 15 (+) und 13 (-) Für weitere Infos zur Programmierung siehe...

  • Seite 30: Signalausgang 3

    AMI Deltacon Power Installation 3.9.1 Signalausgang 3 Klemmen 38 (+) und 37 (-). Erfordert die Zusatzplatine für den dritten Signalausgang 0/4–20 mA. Der dritte Signalausgang kann als Stromquelle oder als Stromsenke verwendet werden (über Schalter [A] auswählbar). Nähere Informati- onen finden Sie in den dazugehörigen Installationsanweisungen.

  • Seite 31: Hart-Schnittstelle

    AMI Deltacon Power Installation 3.9.3 HART-Schnittstelle Klemmen 38 (+) und 37 (-). Die HART-Schnittstelle ermöglicht Kommunikation über das HART- Protokoll. Nähere Informationen finden Sie in der HART-Anleitung. HART-Schnittstelle 3.9.4 USB-Schnittstelle Die USB-Schnittstelle wird zum Speichern von Logger-Daten und für Firmware-Uploads verwendet. Nähere Informationen finden Sie in den dazugehörigen Installationsanweisungen.

  • Seite 32: Das Instrument Einrichten

    3 Das Instrument einschalten. 4 Durchfluss auf 5 bis 10 l/h einstellen. 5 Das Instrument 1 Stunde lang betreiben.  Gilt für von Swan geliefertes vorgespültes Kationentauscher- harz (nukleare Qualität). Hinweis: Nicht gespültes Kationentauscherharz von anderen Herstellern kann die Einlaufzeit auf mehrere Stunden oder sogar Tage verlängern.
  • Seite 33 AMI Deltacon Power Das Instrument einrichten Berechnung Menü 5.1.1.1 Option <Berechnung> auf «Ja» einstellen, wenn ph-Wert und Alkalisierungsmittel berechnet und angezeigt werden sollen. Masseinheit Menü 5.1.1.2 <Masseinheit> gemäss Ihren Anforderungen einstellen.  S/cm  S/m Überwachung Menü 5.1.1.3 des Kaltionen- Option <Harzüberwachung>...

  • Seite 34: Betrieb

    AMI Deltacon Power Betrieb Betrieb 5.1. Tasten Exit Enter das Menü verlassen, den Befehl abbrechen (ohne Änderungen zu speichern) zur vorherigen Menüebene zurückkehren in einer Menüliste ABWÄRTS bewegen oder Werte verringern in einer Menüliste AUFWÄRTS bewegen oder Werte erhöhen zwischen Display1 und 2 hin und her wechseln ein ausgewähltes Untermenü...
  • Seite 35 AMI Deltacon Power Betrieb Beispiel für Display 2 15:20:18 8.455 µS 0.178 µS 9.5 l/h 22.1°C 21.8°C Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unter- brochen (zeigt Status der Signalausgänge).

  • Seite 36: Aufbau Der Software

    Normalerweise passwort- Anzeige geschützt und durch Prozess-Bediener verwaltet. Menü 5: Installation Installation Zur Erstinbetriebnahme des Instruments und Ein- Sensoren stellung aller Instrumentenparameter durch autori- Signalausgänge sierte SWAN-Techniker. Kann durch ein Passwort Schaltkontakte geschützt werden. Diverses Schnittstelle A-96.250.450 / 220620...

  • Seite 37: Parameter Und Werte Ändern

    AMI Deltacon Power Betrieb 5.4. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken.

  • Seite 38: Wartung

     Leitfähigkeitssensoren reinigen.  Filter ersetzen.  Entlüftungsschläuche auswechseln. Reagenz- Eine 1 l Harzflasche von Swan reicht bei Verwendung von 1 ppm Alkalisierungsmittel (pH 9.4): verbrauch  für 4 Monate bei einem Probenfluss von 10 l/h  für 5 Monate bei einem Probenfluss von 5 l/h 6.2.

  • Seite 39: Den Sensor Warten

    AMI Deltacon Power Wartung 6.3. Den Sensor warten Leitfähigkeitssensor Sicherungsstift entriegelt Sicherungsschraube gelöst Sicherungsstift verriegelt Ausrichtungsmarkierungen Sicherungsschraube festgezogen 6.3.1 DenSensor aus der Durchflusszelle ausbauen Die Sensoren sind in der Durchflusszelle per Slot-Lock System fixiert. Zum Ausbauen der Sensoren wie folgt vorgehen: 1 Den Sicherungsstift [B] nach unten drücken.

  • Seite 40: Den Kationentauscher Wechseln

    AMI Deltacon Power Wartung 6.4. Den Kationentauscher wechseln Ist das Harz des Ionentauschers verbraucht, ändert sich seine Far- be von dunkelviolett in braun. Das Harz sollte nicht erst ausge- tauscht werden, wenn es komplett braun ist, da sonst die Leitfähigkeit über den Nominalwert ansteigt. Bei einer Konzentrati- on von 1 ppm Alkalisierungsmittel und einem Probenfluss von 10l/h reicht der Inhalt einer Harzflasche ca.
  • Seite 41 AMI Deltacon Power Wartung 7 Zum Menü <Wartung>, <Harzwechsel> navigieren, [Enter] drü- cken und <Ja> auswählen. 8 Das Durchflussregulierventil öffnen und denProbenfluss regeln. 9 Die neue Kationentauscherflasche spülen, bis das Display sta- bile Messwerte zeigt. Mit Option Schritte 1-3 wie unter «Ohne Option Vorspülen» durchführen: Vorspülen...
  • Seite 42 AMI Deltacon Power Wartung Betriebszeit 1 Liter Swan Harz Diese Grafik zeigt die durchschnittliche Verbrauchszeit (Proben- fluss 6 l/h), die vom Bediener verifiziert werden muss. Days 10.0 10.2 Kationenleitfähigkeit Betriebstage für 1 l Kationentauscherharz mit einer Kapazität von 1,8 eq/l.

  • Seite 43: Den Einlassfilter Wechseln

    AMI Deltacon Power Wartung 6.5. Den Einlassfilter wechseln Der im Halter [B] installierte Einlassfilter des Kationentauschers verhindert das Einfliessen des Harzes in die Durchflusszelle. Flaschenhalter Einlassfilterhalter Inbusschrauben Einlassfilter 1 Den Probenfluss stoppen. 2 Vor dem Abnehmen die Kationentauscherflasche [E] leicht zu- sammendrücken.

  • Seite 44: Schlauchverbindungen

    AMI Deltacon Power Wartung 6.6. Schlauchverbindungen Vorspüleinlass Entlüftungsschlauch Vorspülauslass Kationentauscherflasche Entlüftungsschlauch Schlauchanschlüsse vorgespülte Probensammler Kationentauscherflasche A-96.250.450 / 220620...

  • Seite 45: Die Entlüftungsschläuche Auswechseln

    AMI Deltacon Power Wartung 6.7. Die Entlüftungsschläuche auswechseln Je nach Anwendung kann es notwendig werden, die Entlüftungs- schläuche zu wechseln z. B. bei Eisenverschmutzungen. Hinweis: Es gibt zwei verschiedene Schläuche:  Der Entlüftungsschlauch [F] der Kationentauscherflasche hat einen Innendurchmesser von 1 mm.

  • Seite 46: Entlüftungsschlauch Kationentauscherflasche

    AMI Deltacon Power Wartung 6.7.1 Entlüftungsschlauch Kationentauscherflasche 1 Den Einlassschlauch [C] der vorgespülten Kationentauscherfla- sche vom Durchflussmesser [B] abschrauben. 2 Durchflussmesser [B] von der Durchflusszelle [A] abschrauben. 3 Probensammler [D] von der Montageplatte [I] abschrauben. 4 Schlauchanschlüsse [E] und [F] vom Probensammler abnehmen.

  • Seite 47: Längere Betriebsunterbrechungen

    AMI Deltacon Power Wartung 6.8. Längere Betriebsunterbrechungen 1 Probenfluss unterbrechen. 2 Die Kationentauscherflasche leicht zusammendrücken.  Dadurch wird vermieden, dass beim Abnehmen Wasser verschüttet wird. 3 Kationentauscherflasche mit dem verbrauchten Harz abschrauben und vorsichtig abnehmen. 4 Kationentauscherflasche mit dem Deckel verschliessen und in einem frostgeschützten Raum lagern.

  • Seite 48: Fehlersuche

    AMI Deltacon Power Fehlersuche Fehlersuche Dieses Kapitel bietet einige Anleitungen, mit der die Fehlersuche einfacher wird. Nähere Informationen zur Handhabung und Reini- gung der Teile finden sich im Kapitel Wartung, S. Nähere Informationen zur Programmierung des Instruments finden sich in Kapitel Programmliste und Erläuterungen, S.

  • Seite 49: Fehlerliste

    AMI Deltacon Power Fehlersuche 7.1. Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein programmierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch.

  • Seite 50: Beschreibung

    AMI Deltacon Power Fehlersuche Fehler Beschreibung Korrekturmassnahmen – Prozess überprüfen E001 Leitf. 1 Alarm hoch – Programmierte Werte überprüfen siehe 5.3.1.1, S. 67 – Prozess überprüfen E002 Leitf. 1 Alarm tief – Programmierte Werte überprüfen siehe 5.3.1.1, S. 67 – Prozess überprüfen E003 Leitf.
  • Seite 51 AMI Deltacon Power Fehlersuche Fehler Beschreibung Korrekturmassnahmen – Gehäuse-/Umgebungstemperatur E014 Gehäusetemp. tief prüfen – Programmierte Werte überprüfen, siehe 5.3.1.4.2, S. 70 – Berechneter pH Wert < 7.5 oder > 11.5 E015 pH Berechnung – Steuergerät oder Programmierung in E017 Ueberw.zeit Installation/Schaltkontakte überprüfen...
  • Seite 52 AMI Deltacon Power Fehlersuche Fehler Beschreibung Korrekturmassnahmen – Prozess überprüfen E037 Temp. 2 Alarm hoch – Programmierte Werte überprüfen siehe 5.3.1.2.2.1, S. 69 – Prozess überprüfen E038 Temp. 2 Alarm tief – Programmierte Werte überprüfen siehe 5.3.1.2.2.25, S. 69 – keine, Statusmeldung...

  • Seite 53: Die Sicherungen Auswechseln

    Bei durchgebrannten Sicherungen vor dem Auswechseln zuerst die Ursache ermitteln. Zum Ausbauen defekter Sicherungen eine Pinzette oder Spitz- zange verwenden. Nur Originalsicherungen von SWAN einsetzen. B C D E F AC-Variante: 1.6 AT/250 V Instrumentennetzteil DC-Variante: 3.15 AT/250 V Instrumentennetzteil 1.0 AT/250 V Schaltausgang 1...

  • Seite 54: Programmübersicht

    AMI Deltacon Power Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, S.  Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Passwort- schutz möglich. Es können keine Einstellungen geändert werden.

  • Seite 55: Diagnose (Hauptmenü 2)

    AMI Deltacon Power Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation Bezeichnung AMI DeltaconP *Menünummern 2.1* Version V6.21-04/18 Werksprüfung 2.1.4.1* Instrument 2.1.4* Hauptplatine Front-End Betriebszeit 2.1.5.1* Jahre, Tage, Stunden, Minuten, Sekunden 2.1.5* Sensoren Leitfähigkeit Sensor 1 2.2.1.1.1* Messwert 2.2* 2.2.1* 2.2.1.1* Rohwert...

  • Seite 56: Wartung (Hauptmenü 3)

    AMI Deltacon Power Programmübersicht 8.3. Wartung (Hauptmenü 3) Simulation 3.1.1* *Menünummern Sammelstörkontakt 3.1* 3.1.2* Schaltausgang 1 3.1.3* Schaltausgang 2 3.1.4* Signalausgang 1 Signalausgang 2 3.1.5* Uhr stellen (Datum), (Uhrzeit) 3.2* Harzwechsel (nur wenn <Harzüberwachunng> auf <Ja> eingestellt ist) 3.3* 8.4.

  • Seite 57: Installation (Hauptmenü 5)

    AMI Deltacon Power Programmübersicht 8.5. Installation (Hauptmenü 5) Sensoren Verschiedenes 5.1.1.1* *Menünummern Berechnung 5.1* 5.1.1.2* 5.1.1* Masseinheit 5.1.1.3* Harzüberwachung Harzkapazität 5.1.1.4* 5.1.1.5* Harzvolumen Sensorparameter Sensor 1 Zellkonstante 5.1.2.1.1* 5.1.2* 5.1.2.1* Temp. Korr. 5.1.2.1.2* Kabellänge 5.1.2.1.3* Temp. Komp. Komp. 5.1.2.1.5* 5.1.2.1.5.1*...
  • Seite 58 AMI Deltacon Power Programmübersicht Probenfluss Alarm Durchfluss 5.3.1.3.1* 5.3.1.3* 5.3.1.3.2 Alarm hoch 5.3.1.3.35 Alarm tief Gehäusetemp. Alarm hoch 5.3.1.4.1* 5.3.1.4* 5.3.1.4.2* Alarm tief Schaltausgang 1/2 Funktion 5.3.2.1/ 5.3.3.1* 5.3.2/5.3.3* 5.3.2.20/ 5.3.3.20* Parameter 5.3.2.300 / Sollwert 5.3.3.301* 5.3.2.400/ Hysterese 5.3.3.401* 5.3.2.50/ 5.3.3.50* Verzögerung...

  • Seite 59: Programmliste Und Erläuterungen

    AMI Deltacon Power Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Anliegende Fehler 1.1.5 Bietet eine Liste mit aktuellen Fehlern und Statuszuständen (aktiv, bestätigt). Wird ein aktiver Fehler bestätigt, wird der Sammelstör- kontakt wieder aktiviert. Wird ein Fehler gelöscht, wird er in die Mel- dungsliste verschoben.

  • Seite 60: Wartung

    AMI Deltacon Power Programmliste und Erläuterungen 2.2.1.2 Sensor 2 zeigt Messwert in µS Rohwert in µS Zellkonstante 2.2.2 Diverses: Gehäusetemp.: aktuelle Temperatur in [°C] innerhalb des Messum- 2.2.2.1 formers. 2.3 Probe 2.3.1 ID Probe: zeigt die zugewiesene Probenidentifikation. Diese wird vom Bediener zur Kennzeichnung des Standorts der Probe festge- legt.

  • Seite 61: Betrieb

    AMI Deltacon Power Programmliste und Erläuterungen mit der Taste [ ] oder [ ] auswählen. [Enter] drücken. Den Wert oder Zustand des ausgewählten Objekts mit den Tasten ] oder [ ] ändern. [Enter] drücken.  Der Wert oder Zustand wird mit vom Signalausgang oder Schaltausgang simuliert.

  • Seite 62: Usb-Stick Entfernen: Mit Dieser Funktion Werden Alle Loggerdaten

    AMI Deltacon Power Programmliste und Erläuterungen 4.3 Logger Das Instrument verfügt über einen internen Logger. Die Logger-Da- ten können über einen USB-Stick auf einen PC kopiert werden, falls die optionale USB-Schnittstelle installiert ist. Der Logger kann ca. 1500 Datensätze speichern. Die Datensätze bestehen aus: Datum, Zeit, Alarmen, Messwert, Messwert un- kompensiert, Temperatur, Durchfluss.

  • Seite 63: Installation

    AMI Deltacon Power Programmliste und Erläuterungen 4.4.2 Bildschirm 2 Wie Bildschirm 1. 5 Installation 5.1 Sensoren 5.1.1 Verschiedenes: 5.1.1.1 Berechnung: «Ja» wählen, wenn pH-Wert und Ammoniakkonzent- ration berechnet werden sollen. pH- und Ammoniakwert werden nun auf Bildschirm 1 oder 2, über die Signalausgänge sowie als Alarm- oder Grenzwerte ausgegeben.
  • Seite 64 AMI Deltacon Power Programmliste und Erläuterungen 5.1.2.2 Sensor 2 5.1.2.2.1 Zellkonstante: auf dem Sensoretikett aufgedruckte Zellkonstante eingeben. 5.1.2.2.2 Temp. Korr: auf dem Sensoretikett aufgedruckte Temperaturkorrek- tur eingeben. 5.1.2.2.3 Kabellänge: Kabellänge eingeben. Den Wert auf 0.0 m einstellen, wenn die Sensoren in der Durchflusszelle von AMI Monitor instal- liert wurden.
  • Seite 65 AMI Deltacon Power Programmliste und Erläuterungen 5.2.1.3 Funktion: Legen Sie fest, ob der Signalausgang zur Übertragung von Prozesswerten oder zur Ansteuerung von Reglereinheiten verwendet wird. Verfügbar sind:  linear, bilinear oder logarithmisch für Prozesswerte. Siehe Als Prozesswerte, S.  Regler auf-/abwärts für die Controller.
  • Seite 66 AMI Deltacon Power Programmliste und Erläuterungen Parameter Leitf. 1 (sc): 5.2.1.40.10 Bereich tief: 0.000 –3000 S 5.2.1.40.20 Bereich hoch: 0.000–3000 S Parameter Leitf. 2 (cc): 5.2.1.40.11 Bereich tief: 0.000–3000 S 5.2.1.40.21 Bereich hoch: 0.000–3000 S Parameter Temp. 1 5.2.1.40.13 Bereich tief: -25 bis +270 °C 5.2.1.40.23...

  • Seite 67: Regler Auf-/Abwärts

    AMI Deltacon Power Programmliste und Erläuterungen  PD-Controller: Die Kombination aus einem P-Controller mit einem D-Controller minimiert die Reaktionszeit bei einer schnellen Änderung des Prozesswerts. Wird die Vorhaltezeit auf «Null» gesetzt, wird der D-Controller abgeschaltet. Parameter: Sollwert, P-Band, Vorhaltezeit  PID-Controller: Die Kombination aus einem P-, I- und D-Cont- roller ermöglicht eine angemessene Kontrolle des Prozesses.
  • Seite 68 AMI Deltacon Power Programmliste und Erläuterungen 5.2.1.43 Regelparameter: Wenn Parameter: Leitf. 2 (cc) 5.2.1.43.11 Sollwert Bereich: 0.000–3000 S 5.2.1.43.21 P-Band: Bereich: 0.000–3000 S 5.2.1.43 Regelparameter: Wenn Parameter = Temp. 1 5.2.1.43.13 Sollwert Bereich: -25 bis +270 °C 5.2.1.43.23 P-Band: Bereich: -25 bis +270 °C 5.2.1.43...

  • Seite 69: Ueberwachungszeit: Läuft Eine Controller-Aktion (Dosierintensität)

    AMI Deltacon Power Programmliste und Erläuterungen P-Controller erreicht wird. Bereich: 0–9000 Sec 5.2.1.43.4 Vorhaltezeit: die Zeit, bis die Anstiegsreaktion eines einzelnen P-Controllers denselben Wert erreicht, der plötzlich von einem D-Controller erreicht wird. Bereich: 0–9000 Sec 5.2.1.43.5 Ueberwachungszeit: Läuft eine Controller-Aktion (Dosierintensität) während eines definierten Zeitraums konstant mit mehr als 90%...
  • Seite 70 AMI Deltacon Power Programmliste und Erläuterungen 5.3.1.1.1.25 Alarm tief: Fällt der gemessene Wert unter den Wert des Parame- ters «Alarm tief», wird der Sammelstörkontakt aktiviert und in der Meldungsliste wird E002 angezeigt. Bereich: 0.00–3000 S 5.3.1.1.1.35 Hysterese: Innerhalb des Hysteresebereichs reagiert der Schalt- ausgang nicht.

  • Seite 71: Ammoniak (Wenn = Ja)

    AMI Deltacon Power Programmliste und Erläuterungen 5.3.1.1.4.45 Verzögerung: Zeit, für die die Aktivierung des Alarms verzögert wird, wenn der Messwert über/unter dem programmierten Alarm liegt. Bereich: 0–28 800 Sec 5.3.1.1.5 Ammoniak (wenn <Berechnung> = Ja) 5.3.1.1.5.1 Alarm hoch: Steigt der gemessene Wert über den Wert des Para- meters «Alarm hoch», wird der Sammelstörkontakt aktiviert und in...
  • Seite 72 AMI Deltacon Power Programmliste und Erläuterungen 5.3.1.3 Probenfluss: Probenfluss für die Alarmauslösung programmieren. 5.3.1.3.1 Durchflussalarm: Programmieren Sie, ob der Sammelstörkontakt bei einem Durchflussalarm aktiviert werden soll. Wählen Sie «Ja» oder «Nein». Der Durchflussalarm wird immer auf dem Display und in der Liste aktueller Fehler angezeigt bzw. in Meldungsliste und Logger gespeichert.

  • Seite 73: Funktion = Oberer/Unterer Grenzwert

    AMI Deltacon Power Programmliste und Erläuterungen 2 Geben Sie dann die erforderlichen Daten je nach gewählter Funktion ein. Diese Werte können auch über Menü 4.2 Schalt- kontakte, S. 59 konfiguriert werden. 5.3.2.1 Funktion = oberer/unterer Grenzwert Werden die Schaltausgänge als Schalter für obere/untere Grenz- werte verwendet, sind folgende Variablen zu programmieren: 5.3.2.20...

  • Seite 74: Funktion = Regler Auf-/Abwärts

    AMI Deltacon Power Programmliste und Erläuterungen 5.3.2.1 Funktion = Regler auf-/abwärts Die Schaltausgänge können verwendet werden, um Steuereinhei- ten wie Magnetventile, Membran-Dosierpumpen oder Stellmotoren anzusteuern. Zum Ansteuern eines Stellmotors werden beide Schaltausgänge benötigt, einer zum Öffnen und einer zum Schlies- sen.
  • Seite 75 AMI Deltacon Power Programmliste und Erläuterungen 5.3.2.32.21 Impulsfrequenz: max. Anzahl Impulse pro Minute, auf die das Gerät reagieren kann. Bereich: 20–300/min 5.3.2.32.31 Regelparameter Bereich für jeden Parameter wie unter 5.2.1.43, S. 5.3.2.32.1 Stellglied = Stellmotor Die Dosierung wird über die Position eines motorbetriebenen Mischventils geregelt.

  • Seite 76: Schalteingang: Die Funktionen Der Schalt- Und Signalausgänge

    AMI Deltacon Power Programmliste und Erläuterungen 5.3.4 Schalteingang: Die Funktionen der Schalt- und Signalausgänge können je nach Position des Eingangskontakts definiert werden, d. h. keine Funktion, geschlossen oder offen. 5.3.4.1 Aktiv: Definieren Sie, wann der Schalteingang aktiv sein soll: Der Schalteingang ist nie aktiv.
  • Seite 77 AMI Deltacon Power Programmliste und Erläuterungen 5.4 Verschiedenes 5.4.1 Sprache: Legen Sie die gewünschte Sprache fest. Mögliche Einstellungen: Deutsch/English/Français/Español 5.4.2 Werkseinstellung: Für das Zurücketzen des Instruments auf die Werkseinstellungen gibt es drei Möglichkeiten:  Kalibrierung: setzt die Kalibrierungswerte auf die Werksein- stellung zurück.
  • Seite 78 AMI Deltacon Power Programmliste und Erläuterungen 5.5 Schnittstelle Wählen Sie eines der folgenden Kommunikationsprotokolle. Je nach Auswahl müssen verschiedene Parameter definiert werden. 5.5.1 Protokoll: Profibus 5.5.20 Bereich: 0–126 Geräteadresse: 5.5.30 Bereich: Analysegeräte; Hersteller; Multivaria- ID-Nr.: 5.5.40 Lokale Bedienung: Bereich: Freigegeben, Gesperrt 5.5.1...

  • Seite 79: Materialsicherheitsdatenblätter

    AMI Deltacon Power Materialsicherheitsdatenblätter Materialsicherheitsdatenblätter 10.1. Kationentauscherharz Artikelbezeichnung: Kationentauscherharz Artikelnummer: A-82.841.030 und A-82.841.031 Download der Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Reagenzien sind zum Download unter www.swan.ch verfügbar. Sicherheits- datenblätter A-96.250.450 / 220620...

  • Seite 80: Werkeinstellungen

    AMI Deltacon Power Werkeinstellungen Werkeinstellungen Betrieb: Sensoren: Filterzeitkonst.:................20 s Haltezeit n. Kal.:................0 s Schaltkontakte Sammelstörkontakt ..........wie in Installation Schaltausgang 1/2 ..........wie in Installation Schalteingang ............wie in Installation Logger Logintervall: ................30 min Logger löschen: ................. nein Anzeige: Bild 1 und 2;...
  • Seite 81 AMI Deltacon Power Werkeinstellungen Probentemp: (Temp. 1 und Temp. 2) Alarm hoch: ................160 °C Alarm tief: .................. 0 °C Probenfluss: Flow Alarm..................ja Alarm hoch: ................16 l/h Alarm tief: ..................5 l/h Gehäusetemp. Alarm hoch: ............. 65 °C Gehäusetemp. Alarm tief: ............0 °C Schaltausgang Funktion:................
  • Seite 82 AMI Deltacon Power Werkeinstellungen Schalteingang: Aktiv ..............wenn geschlossen Signalausgänge ..............halten Ausgänge/Regler ............... aus Störung ..................nein Verzögerung ................10 s Diverses Sprache: ................Englisch Werkeinstellung: ................ nein Firmware Laden:................ nein Passwort: ..........für alle Betriebsarten 0000 ID Probe:................- - - - - - - - Überwachung Signalausgang............

  • Seite 83: Index

    AMI Deltacon Power Index Index ....Aktuatoren Ohmsche Last ... Anwendung ..
  • Seite 84 AMI Deltacon Power Index ..Verdrahtung ..Technische Daten Temperaturkompensation ..Werkeinstellungen Übersicht über das Instrument 14 ..

  • Seite 85: Notizen

    AMI Deltacon Power Notizen Notizen A-96.250.450 / 220620...

  • Seite 86: Produkte Von Swan

    AMI Deltacon Power SWAN ist weltweit durch Tochtergesellschaften und Distributoren vertreten. kooperiert mit unabhängigen Vertriebspartnern auf der ganzen Welt. Produkte von SWAN Analyseinstrumente für: Reinstwasser Speisewasser, Dampf und Kondensat Trinkwasser Schwimmbad - und Brauchwasser Kühlwasser Abwasser Hergestellt in der Schweiz...
