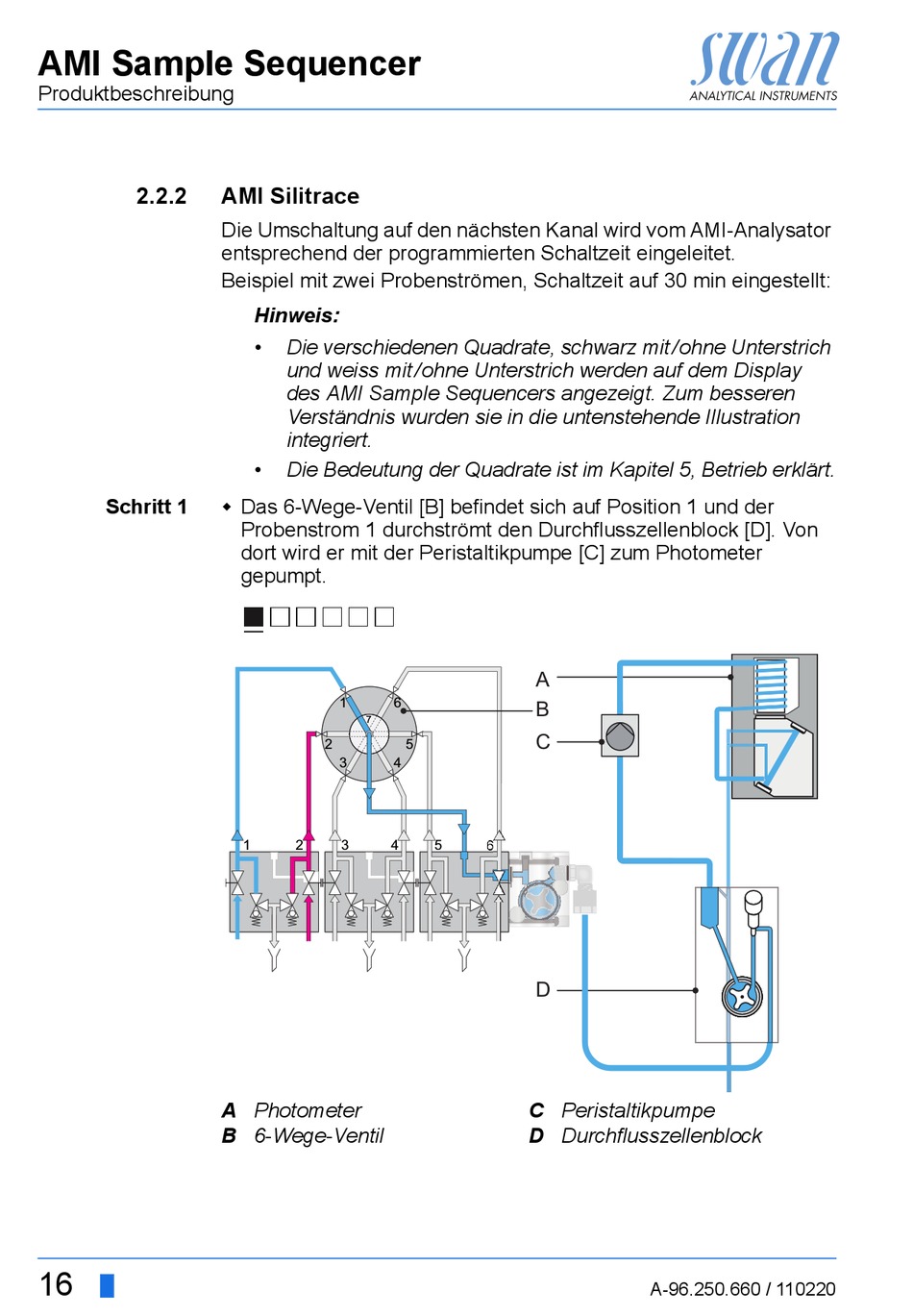

Ami Silitrace - Swan AMI Sample Sequencer Betriebsanleitung

AMI Sample Sequencer
Produktbeschreibung
2.2.2
Schritt 1
16

AMI Silitrace

Die Umschaltung auf den nächsten Kanal wird vom AMI-Analysator
entsprechend der programmierten Schaltzeit eingeleitet.
Beispiel mit zwei Probenströmen, Schaltzeit auf 30 min eingestellt:
Hinweis:
• Die verschiedenen Quadrate, schwarz mit/ohne Unterstrich
und weiss mit/ohne Unterstrich werden auf dem Display
des AMI Sample Sequencers angezeigt. Zum besseren
Verständnis wurden sie in die untenstehende Illustration
integriert.
• Die Bedeutung der Quadrate ist im Kapitel 5, Betrieb erklärt.
 Das 6-Wege-Ventil [B] befindet sich auf Position 1 und der
Probenstrom 1 durchströmt den Durchflusszellenblock [D]. Von
dort wird er mit der Peristaltikpumpe [C] zum Photometer
gepumpt.
1 6
7
2
3 4
1 2 3 4
A Photometer
B 6-Wege-Ventil
A
B
C
5
5
D
C Peristaltikpumpe
D Durchflusszellenblock
A-96.250.660 / 110220
