GW MODBUS TCP/ASCII 1E/2DB9

Der GW MODBUS TCP/ASCII 1E/2DB9 ist mit einer Ethernetschnittstelle und zwei seriel-
len RS-232/422/485-Schnittstellen mit D-SUB 9-Stecker ausgerüstet.

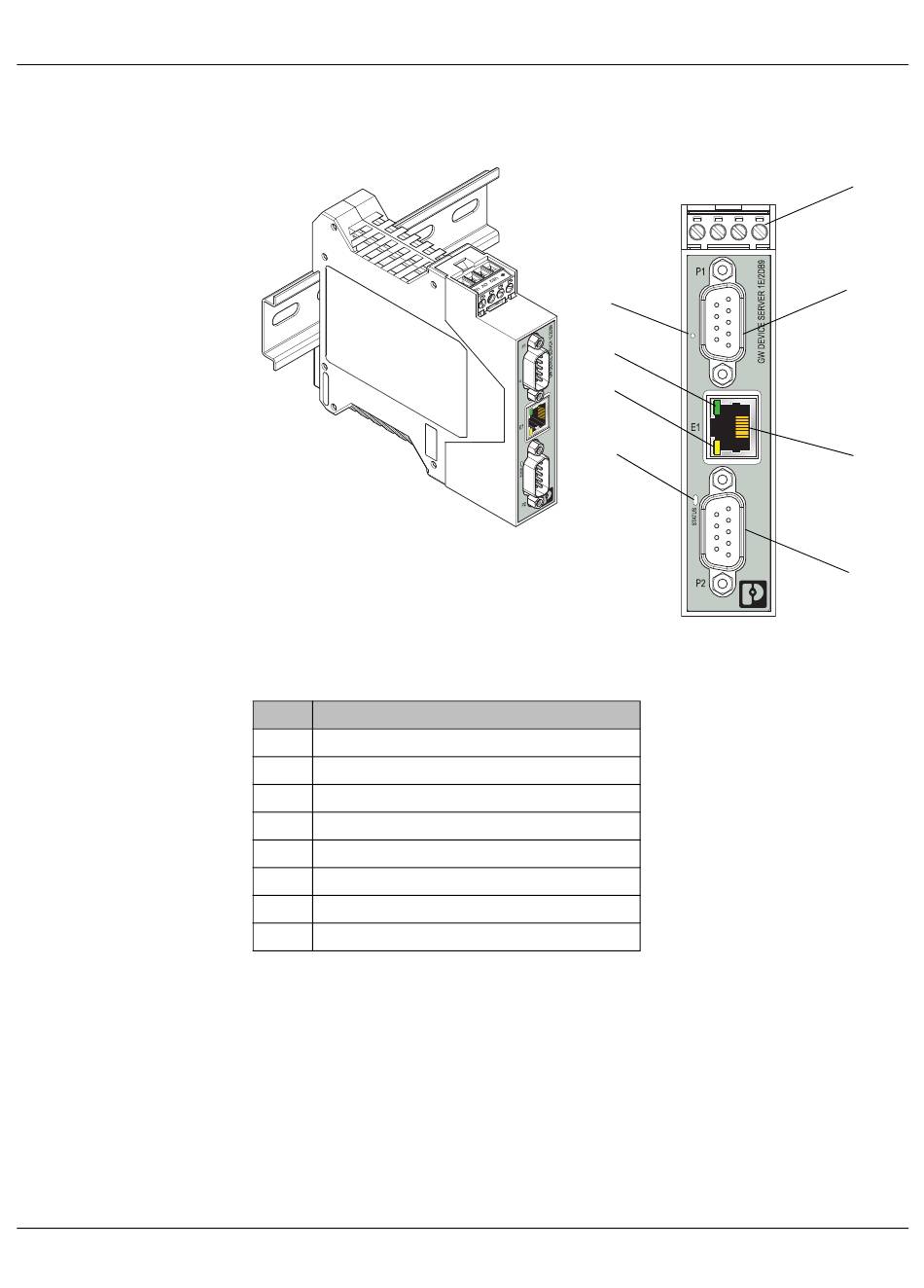

Bild 1-2 GW MODBUS TCP/ASCII 1E/2DB9
Tabelle 1-3 Aufbau GW MODBUS TCP/ASCII 1E/2DB9
Pos. Beschreibung
1 Einspeisestecker
2 D-SUB 9-Anschluss P1
3 Ethernetschnittstelle (RJ45)
4 D-SUB 9-Anschluss P2
5 Status-LED
6 Status-LED für Ethernet-Aktivität
7 Status-LED für Ethernet-Verbindung
8 Reset-Taste
8
7
6
5
PHOENIX CONTACT
Beschreibung
1
2
3
4
5
