3749_de_B
3.8.1
Anschlusseinstellungen
Auf der Seite „Socket Configuration" werden die Einstellungen für jeden Anschluss
angegeben.

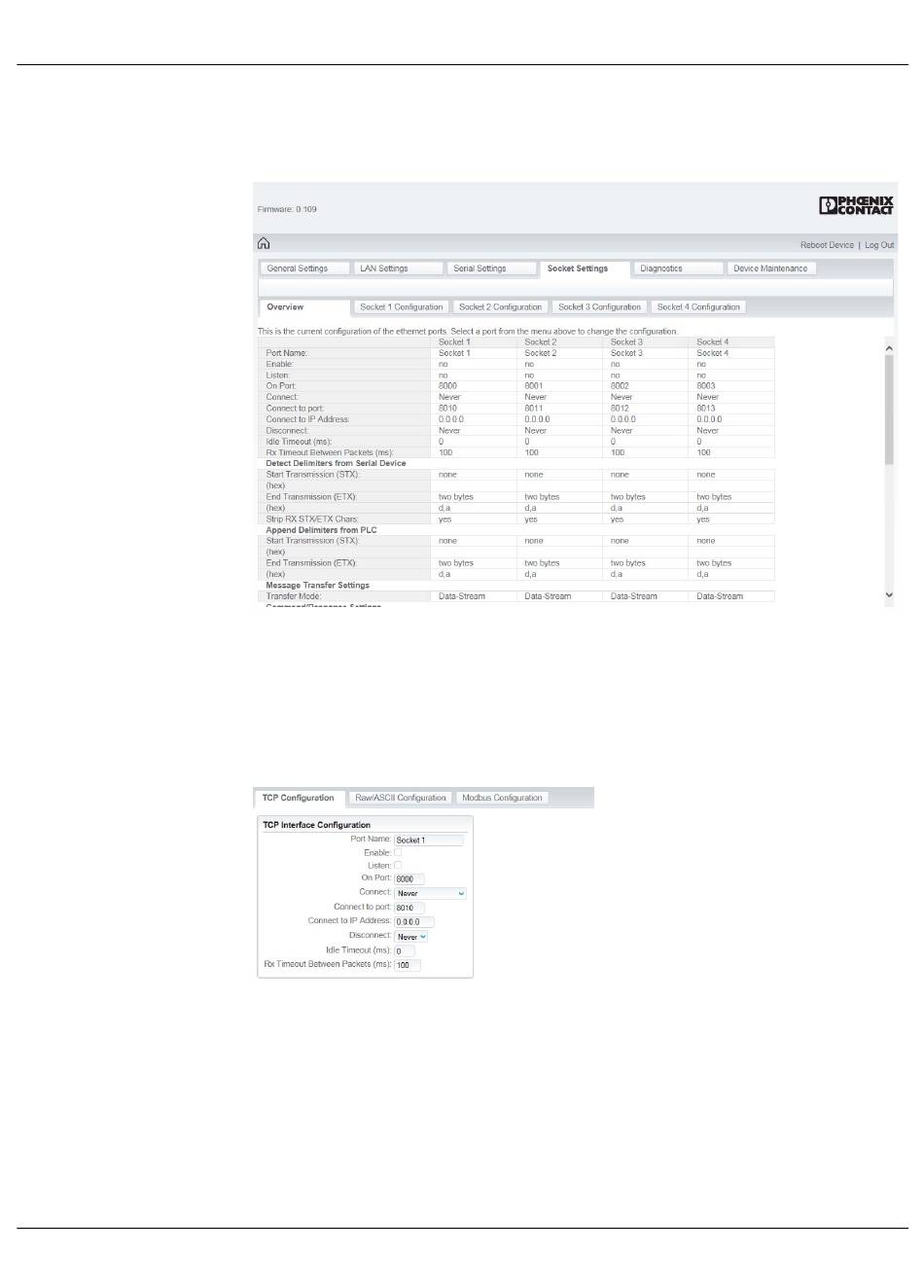

Figure 3-12
Seite „Socket Settings/Overview"
3.8.1.1
TCP-Konfiguration
Unter TCP configuration wird angegeben, wie der GW MODBUS TCP/ASCII... sich mit
einem Raw/ASCII-Gerät wie einem Strichcode-Scanner über TCP/IP verbindet.
1.
Geben Sie in der Gruppe „TCP configuration" die TCP-Einstellungen der
Ethernetschnittstelle an.
Figure 3-13
Gruppe „TCP Interface Configuration"
–
Port Name: Geben Sie eine Bezeichnung für die Schnittstelle ein. Diese kann zur
einfachen Erkennung dem angeschlossenen Teilnehmer entsprechen, beispielsweise
„Etikettenscanner".
–
Enable: Diese Option muss aktiviert sein, um die Schnittstelle als Buchse verwenden
zu können.
Konfiguration und Inbetriebnahme
PHOENIX CONTACT
31
